Высокопрочные болты ГОСТ Р 52644-2006 10.9 ХЛ с увеличенной шестигранной головкой

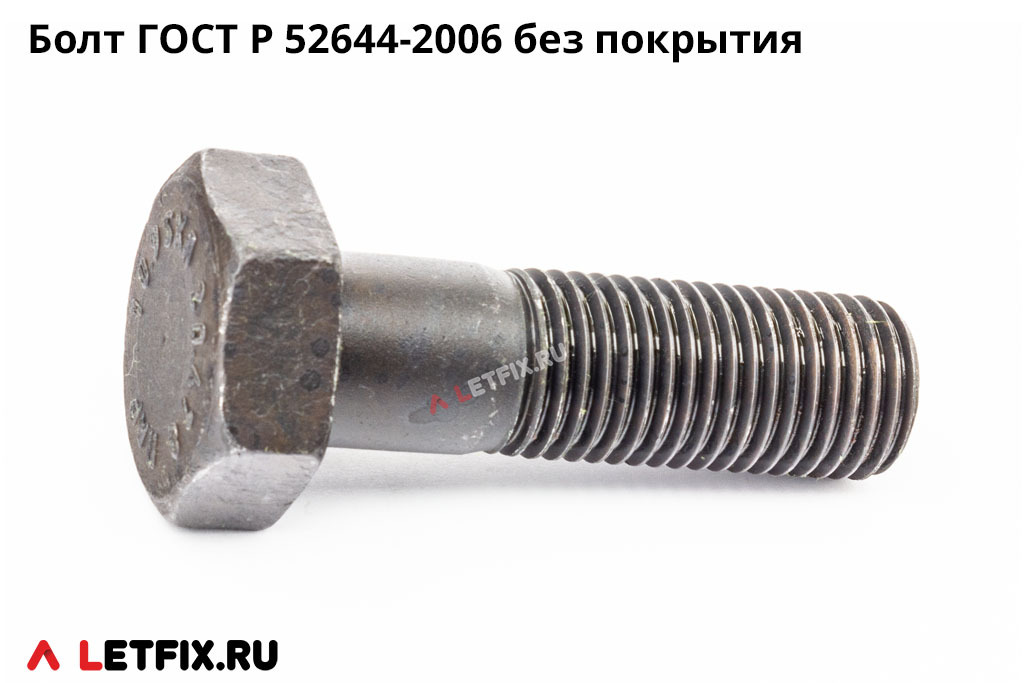

Болты ГОСТ Р 52644-2006 10.9 ХЛ — высокопрочные конструкционные болты с увеличенной шестигранной головкой для металлических конструкций, эксплуатируемых в условиях холодного климата. Предназначены для ответственных соединений в мостостроении, каркасах зданий, опорах ЛЭП и других металлоконструкциях.
Основные характеристики
- Стандарт: ГОСТ Р 52644-2006
- Класс прочности: 10.9.
- Климатическое исполнение: ХЛ (для холодного климата)
- Диапазон размеров: М16-М48 (М18, М22, М27 — не рекомендуются)
- Материал: легированная сталь 40Х (М16-М30), 30Х3МФ/30Х2НМФА (М36-М48)
- Комплект: используются с гайками ГОСТ Р 52645 и шайбами ГОСТ Р 52646
- Коэффициент закручивания: 0,14-0,20 (с нормальным покрытием)

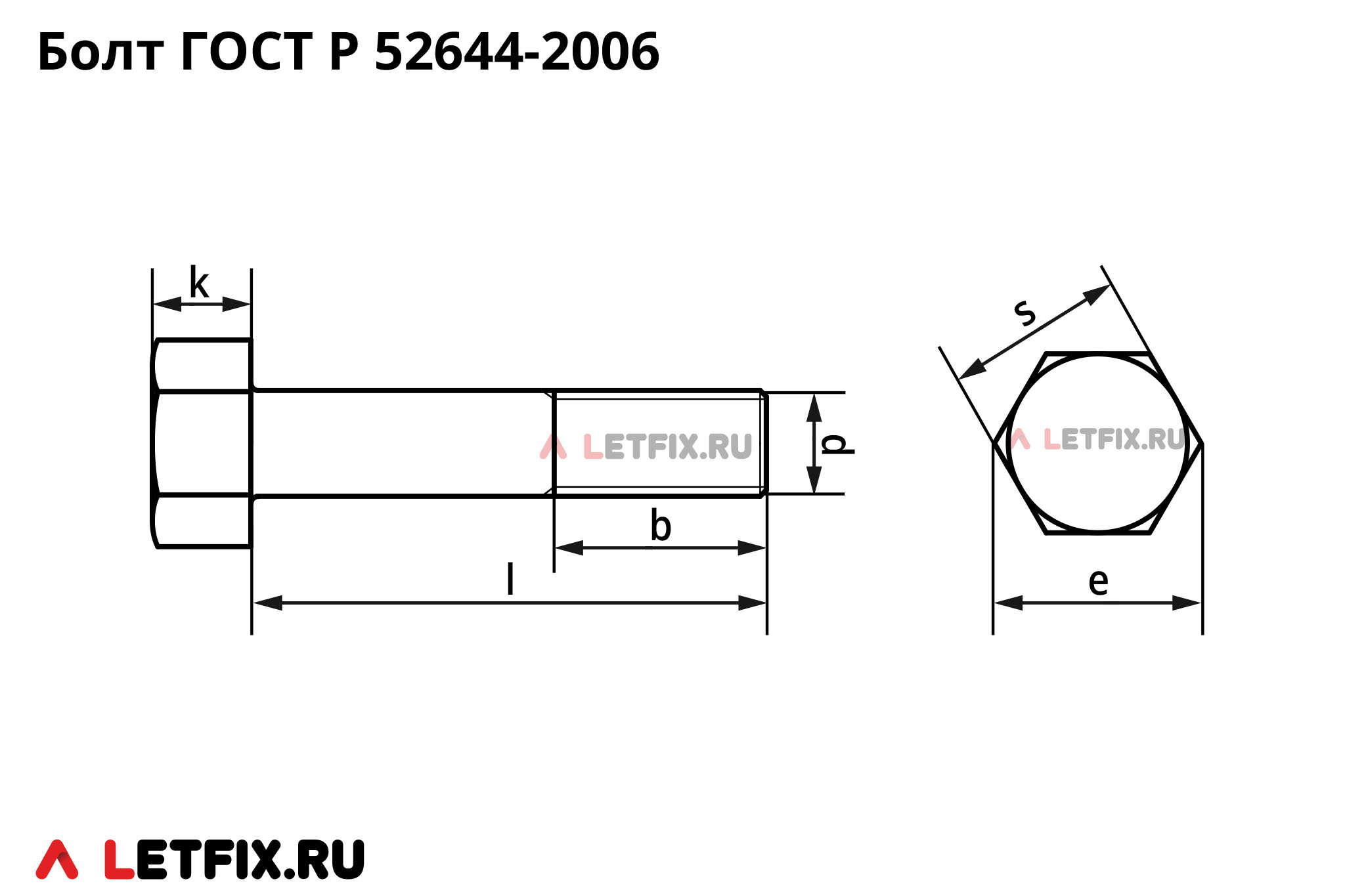

Размеры болтов ГОСТ Р 52644-2006 10.9 ХЛ
| Размер резьбы | Шаг резьбы | b, длина резьбы, мм | k, высота головки, мм | e, мин. диаметр описанной окружности головки, мм | S, размер ключа, мм | ||||
|---|---|---|---|---|---|---|---|---|---|
| при L≤150 | при L>150 | номин. | мин. | макс. | мин. | макс.* | |||
| M16 | 2 | 38 | 44 | 12 | 11,65 | 12,35 | 29,6 | 26,16 | 27 |
| М20 | 2,5 | 46 | 52 | 14 | 13,65 | 14,35 | 37,3 | 33 | 34 |
| М24 | 3 | 54 | 60 | 17 | 16,65 | 17,35 | 45,2 | 40 | 41 |
| М30 | 3,5 | 66 | 72 | 19 | 18,58 | 19,42 | 55,4 | 49 | 50 |
| М36 | 4 | 78 | 84 | 23 | 22,58 | 23,42 | 66,4 | 58,8 | 60 |
| М42 | 4,5 | 90 | 96 | 26 | 25,58 | 26,42 | 71,3 | 63,1 | 65 |
| М48 | 5 | 102 | 108 | 30 | 29,58 | 30,42 | 82,6 | 73,1 | 75 |
* — номинальный размер. Размеры М18, М22, М27 применять не рекомендуется согласно указаниям стандарта.
Материалы и механические свойства
| Класс прочности | Размер резьбы | Марки стали | Временное сопротивление σв, Н/мм² | Твердость по Бринеллю, НВ | ||
|---|---|---|---|---|---|---|
| не менее | не более | не менее | не более | |||
| 10.9 | М16-М30 | 40Х | 1078 | 1275 | 331 | 388 |
| М36-М48 | 30Х3МФ, 30Х2НМФА | 1040 | 300 | |||
Покрытия болтов ГОСТ Р 52644 10.9 ХЛ
Конструкционные болты ГОСТ 52644—2006 10.9 ХЛ поставляются с различными антикоррозионными покрытиями для разных условий эксплуатации в холодном климате. Каждое покрытие имеет свои особенности и рекомендации по применению.
| Тип покрытия | Толщина покрытия | Коррозионная стойкость | Температурный диапазон | Рекомендуемое применение |
|---|---|---|---|---|
| Без покрытия (или с консервационной смазкой) | — | Базовая | От -60°C до +300°C | Внутренние помещения, окрашиваемые конструкции, сухая атмосфера |
| Термодиффузионное цинкование (ТДЦ) | 6-50 мкм (классы 1-5 по ГОСТ Р 9.316) | Высокая (до 600 ч солевого тумана) | От -60°C до +210°C | Агрессивные атмосферные условия холодного климата, мостовые конструкции, промзоны |
| Горячее цинкование | 40-120 мкм | Очень высокая (до 1000 ч солевого тумана) | От -60°C до +200°C | Экстремальные условия (морское побережье, химические производства), долговременная защита |
| Цинк-ламельное покрытие | 8-20 мкм | Высокая с барьерной защитой (до 1000 ч солевого тумана) | От -60°C до +120°C | Автомобилестроение, энергетика, конструкции с повышенными требованиями к внешнему виду |
Особенности исполнения ХЛ (холодный климат)
Болты климатического исполнения ХЛ изготавливаются из сталей, прошедших дополнительную низкотемпературную обработку, что обеспечивает:
- Сохранение ударной вязкости при температурах до -60°C.
- Отсутствие хладноломкости в условиях крайнего севера.
- Применение в макроклиматических районах с холодным климатом.
Технические требования к затяжке
Согласно разделу 5 ГОСТ Р 52644-2006, для обеспечения заданного усилия затяжки болтового соединения необходимо соблюдать следующие условия:
- Коэффициент закручивания (трения) должен составлять 0,14-0,20 для болтов с нормальным покрытием
- Затяжка производится динамометрическим ключом с контролем момента.
- Использование соответствующих гаек ГОСТ Р 52645 и шайб ГОСТ Р 52646.
- Поверхности соединяемых элементов должны быть очищены от окалины, ржавчины и масла.
Область применения
Болты ГОСТ Р 52644 10.9 ХЛ применяются в следующих областях:
- Мостостроение и эстакады в северных регионах
- Металлоконструкции зданий и сооружений в условиях холодного климата
- Опоры ЛЭП и мачты связи в арктических зонах
- Крановые пути и тяжелое оборудование на предприятиях крайнего севера
- Судостроение и портовые сооружения в северных морях
- Нефтегазовые объекты в арктическом регионе
Наше обозначение болтов по ГОСТ Р 52644-2006
Пример обозначения болта исполнения ХЛ:
Болт М24х100 10.9 ХЛ ТДЦ ГОСТ Р 52644-2006
где:
М24 — номинальный диаметр резьбы
100 — длина болта в мм
10.9 — класс прочности
ХЛ — климатическое исполнение
ТДЦ — термодиффузионное цинковое покрытие класса 1 по ГОСТ Р 9.316-2006
Климатическое исполнение ХЛ и универсальность для применения
Болты климатического исполнения ХЛ (холодный климат), обозначаемые в маркировке, например, как Болт М30×100 10.9 ХЛ ГОСТ Р 52644-2006, предназначены для эксплуатации в условиях низких температур. Согласно ГОСТ 15150-69, они сохраняют механические свойства при температуре до -60°C. При этом болты ХЛ могут служить полноценной заменой болтов исполнения У (умеренный климат) в любых регионах России, так как полностью соответствуют всем требованиям стандарта для умеренного климата.
Мы поддерживаем наличие болтов класса прочности 10.9 ХЛ как наиболее универсального и востребованного варианта для строительства и монтажа металлоконструкций на всей территории Российской Федерации. Это позволяет нашим клиентам использовать один тип болтов для проектов в разных климатических зонах — от южных регионов до Крайнего Севера.
Купить конструкционные болты 10.9 ХЛ ГОСТ 52644 можно кратно упаковке. Если какого-то размера или покрытия нет, мы можем выполнить производство за 25 рабочих дней.
