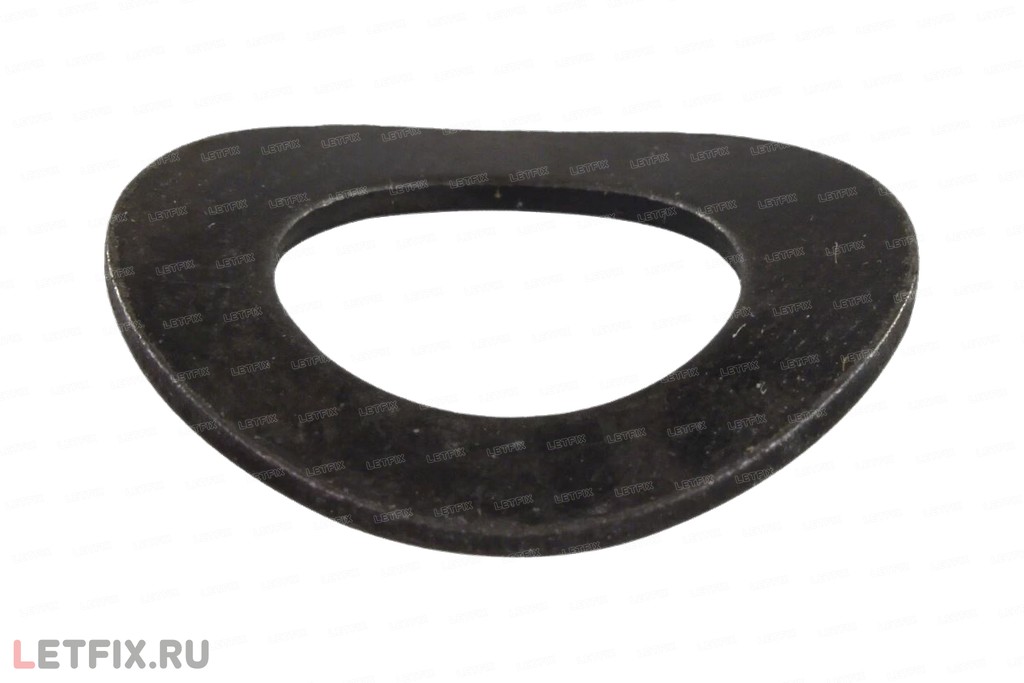

Стальная пружинная волнистая шайба М10 DIN 137 B без покрытия

Стальная пружинная волнистая шайба М10 DIN 137 B без покрытия. Это пружинная шайба Form B, не гровер DIN 127 и не плоская DIN 125. Её ставят с метрическим крепежом класса прочности ниже 5.8.

Шайба изготовлена из углеродистой стали и идёт без покрытия. Её подбирают к крепежу М10 без покрытия. Отверстие 10,5 мм. Наружный диаметр 21 мм. Толщина s 1 мм. Высота h 4,2 мм.

Точного аналога в ГОСТ и ISO нет. Form A и Form B различаются формой и не подменяют друг друга по одной резьбе.

Когда подходит

Когда в узле нужна упругая шайба DIN 137 B под резьбу М10 и класс прочности крепежа ниже 5.8.

Ограничения выбора

Не заменяет DIN 127, DIN 125 и DIN 6796. Класс 5.8 и выше этой шайбой не закрывают.

Обозначения

В каталоге LETFIX: Шайба пружинная волнистая М10 б/п DIN 137 B. Артикул 108026506.

Обозначение по DIN: DIN 137 – B – 10.
