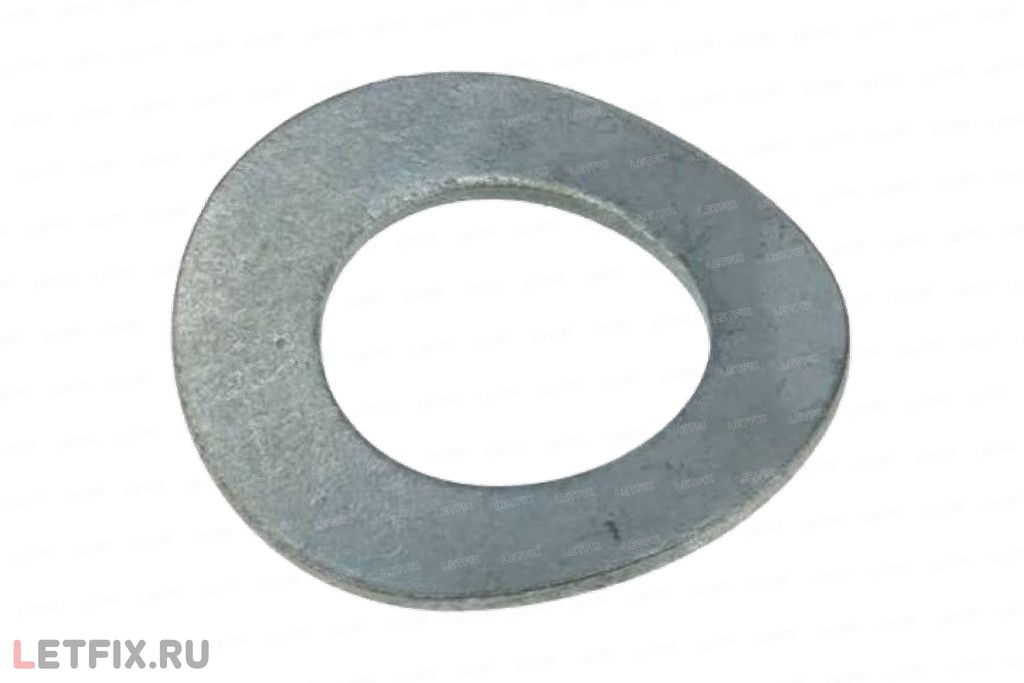

Оцинкованная пружинная волнистая шайба М24 DIN 137 B

Оцинкованная пружинная волнистая шайба М24 DIN 137 B. Это пружинная шайба Form B, не гровер DIN 127 и не плоская DIN 125. Её ставят с метрическим крепежом класса прочности ниже 5.8.

Шайба изготовлена из углеродистой стали и имеет электролитическое цинкование. Её подбирают к оцинкованному крепежу М24. Отверстие 25 мм. Наружный диаметр 44 мм. Толщина s 1,8 мм. Высота h 8,2 мм.

Точного аналога в ГОСТ и ISO нет. Form A и Form B различаются формой и не подменяют друг друга по одной резьбе.

Когда подходит

Когда в узле нужна упругая шайба DIN 137 B под резьбу М24 и класс прочности крепежа ниже 5.8.

Ограничения выбора

Не заменяет DIN 127, DIN 125 и DIN 6796. Класс 5.8 и выше этой шайбой не закрывают.

Обозначения

В каталоге LETFIX: Шайба пружинная волнистая М24 оцинк. DIN 137 B. Артикул 108593908.

Обозначение по DIN: DIN 137 – B – 24 – Zn.
