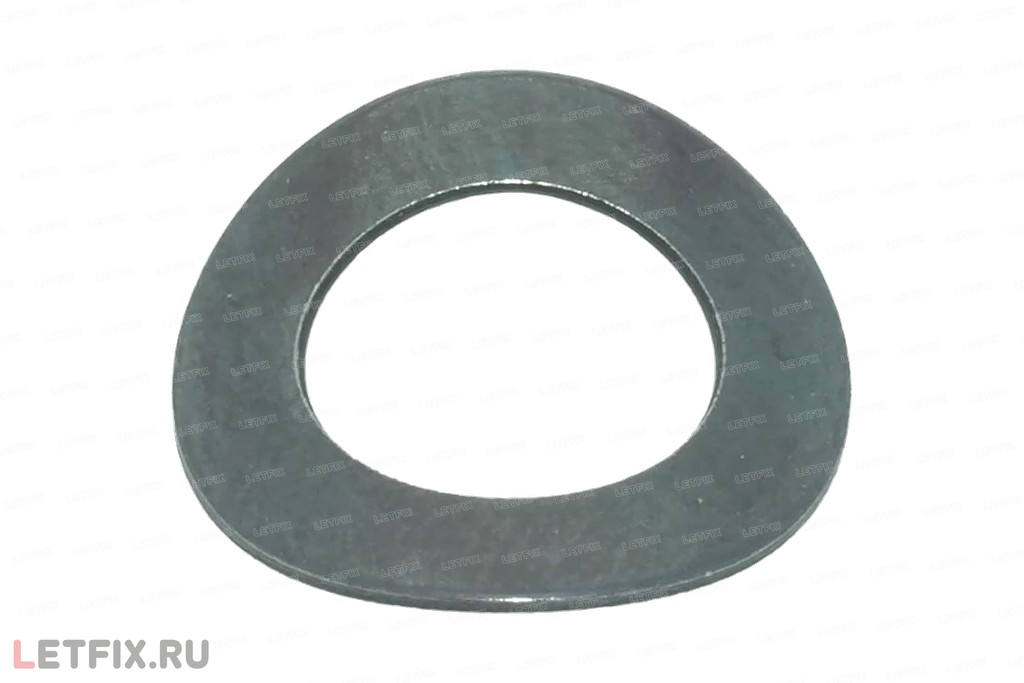

Оцинкованная пружинная изогнутая шайба М10 DIN 137 A

Оцинкованная пружинная изогнутая шайба М10 DIN 137 A. Это пружинная шайба Form A, не гровер DIN 127 и не плоская DIN 125. Её ставят с метрическим крепежом класса прочности ниже 5.8.

Шайба изготовлена из углеродистой стали и имеет электролитическое цинкование. Её подбирают к оцинкованному крепежу М10. Отверстие 10,5 мм. Наружный диаметр 18 мм. Толщина s 0,8 мм. Высота h 2 мм.

Точного аналога в ГОСТ и ISO нет. Form A и Form B различаются формой и не подменяют друг друга по одной резьбе.

Когда подходит

Когда в узле нужна упругая шайба DIN 137 A под резьбу М10 и класс прочности крепежа ниже 5.8.

Ограничения выбора

Не заменяет DIN 127, DIN 125 и DIN 6796. Класс 5.8 и выше этой шайбой не закрывают.

Обозначения

В каталоге LETFIX: Шайба пружинная изогнутая М10 оцинк. DIN 137 A. Артикул 108014469.

Обозначение по DIN: DIN 137 – A – 10 – Zn.
