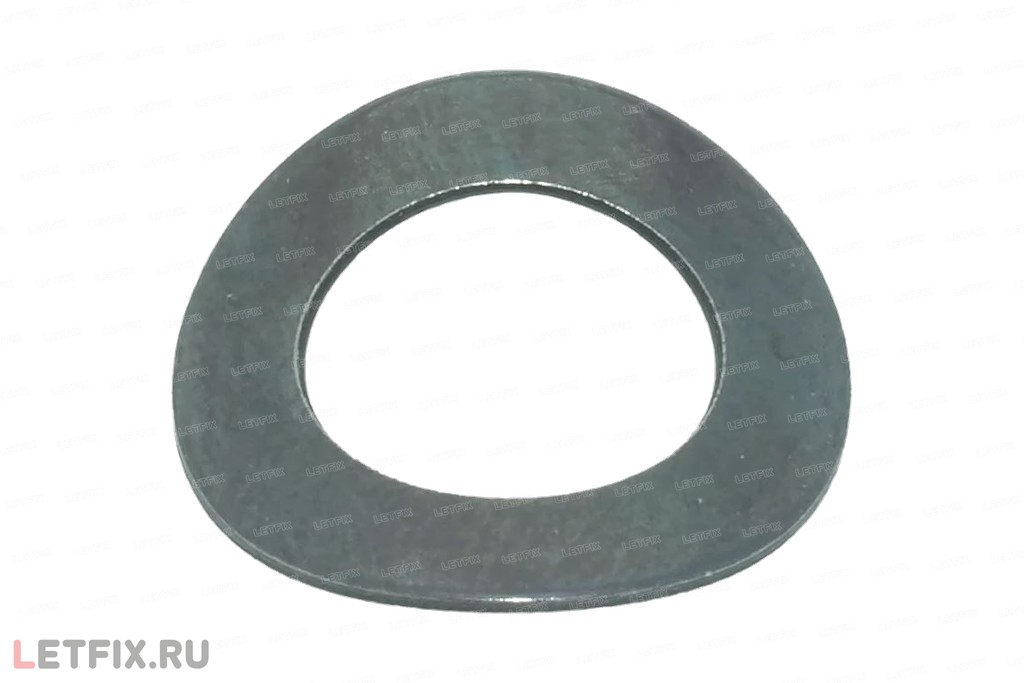

Оцинкованная пружинная изогнутая шайба М2 DIN 137 A

Оцинкованная пружинная изогнутая шайба М2 DIN 137 A. Это пружинная шайба Form A, не гровер DIN 127 и не плоская DIN 125. Её ставят с метрическим крепежом класса прочности ниже 5.8.

Шайба изготовлена из углеродистой стали и имеет электролитическое цинкование. Её подбирают к оцинкованному крепежу М2. Отверстие 2,2 мм. Наружный диаметр 4,5 мм. Толщина s 0,3 мм. Высота h 0,5 мм.

Точного аналога в ГОСТ и ISO нет. Form A и Form B различаются формой и не подменяют друг друга по одной резьбе.

Когда подходит

Когда в узле нужна упругая шайба DIN 137 A под резьбу М2 и класс прочности крепежа ниже 5.8.

Ограничения выбора

Не заменяет DIN 127, DIN 125 и DIN 6796. Класс 5.8 и выше этой шайбой не закрывают.

Обозначения

В каталоге LETFIX: Шайба пружинная изогнутая М2 оцинк. DIN 137 A. Артикул 108026495.

Обозначение по DIN: DIN 137 – A – 2 – Zn.
