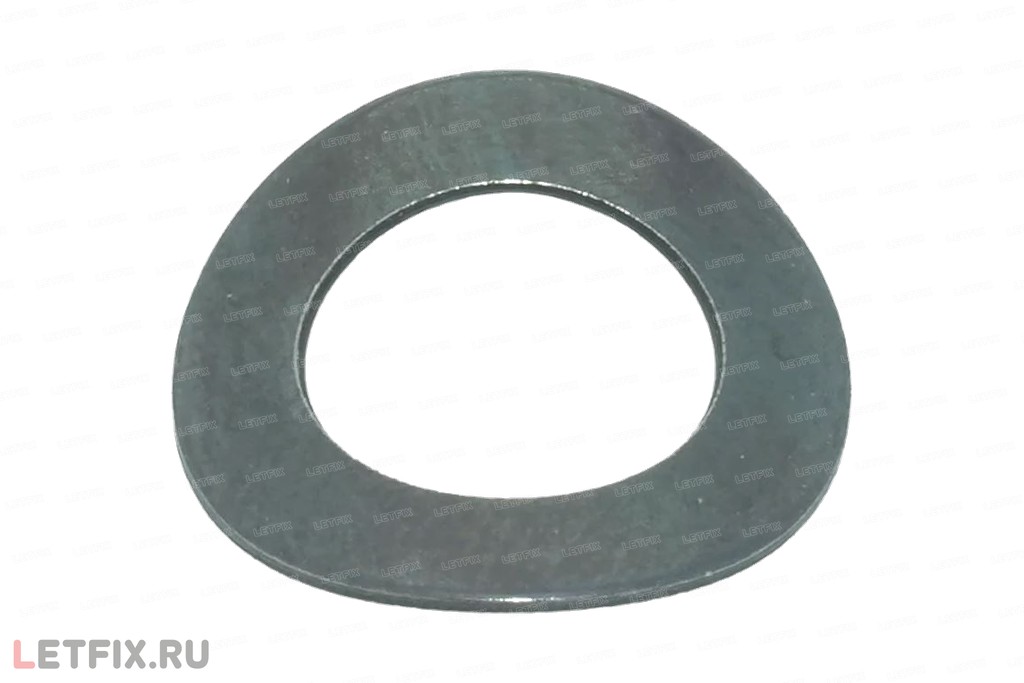

Оцинкованная пружинная изогнутая шайба М4 DIN 137 A

Оцинкованная пружинная изогнутая шайба М4 DIN 137 A. Это пружинная шайба Form A, не гровер DIN 127 и не плоская DIN 125. Её ставят с метрическим крепежом класса прочности ниже 5.8.

Шайба изготовлена из углеродистой стали и имеет электролитическое цинкование. Её подбирают к оцинкованному крепежу М4. Отверстие 4,3 мм. Наружный диаметр 8 мм. Толщина s 0,5 мм. Высота h 0,8 мм.

Точного аналога в ГОСТ и ISO нет. Form A и Form B различаются формой и не подменяют друг друга по одной резьбе.

Когда подходит

Когда в узле нужна упругая шайба DIN 137 A под резьбу М4 и класс прочности крепежа ниже 5.8.

Ограничения выбора

Не заменяет DIN 127, DIN 125 и DIN 6796. Класс 5.8 и выше этой шайбой не закрывают.

Обозначения

В каталоге LETFIX: Шайба пружинная изогнутая М4 оцинк. DIN 137 A. Артикул 108026497.

Обозначение по DIN: DIN 137 – A – 4 – Zn.
