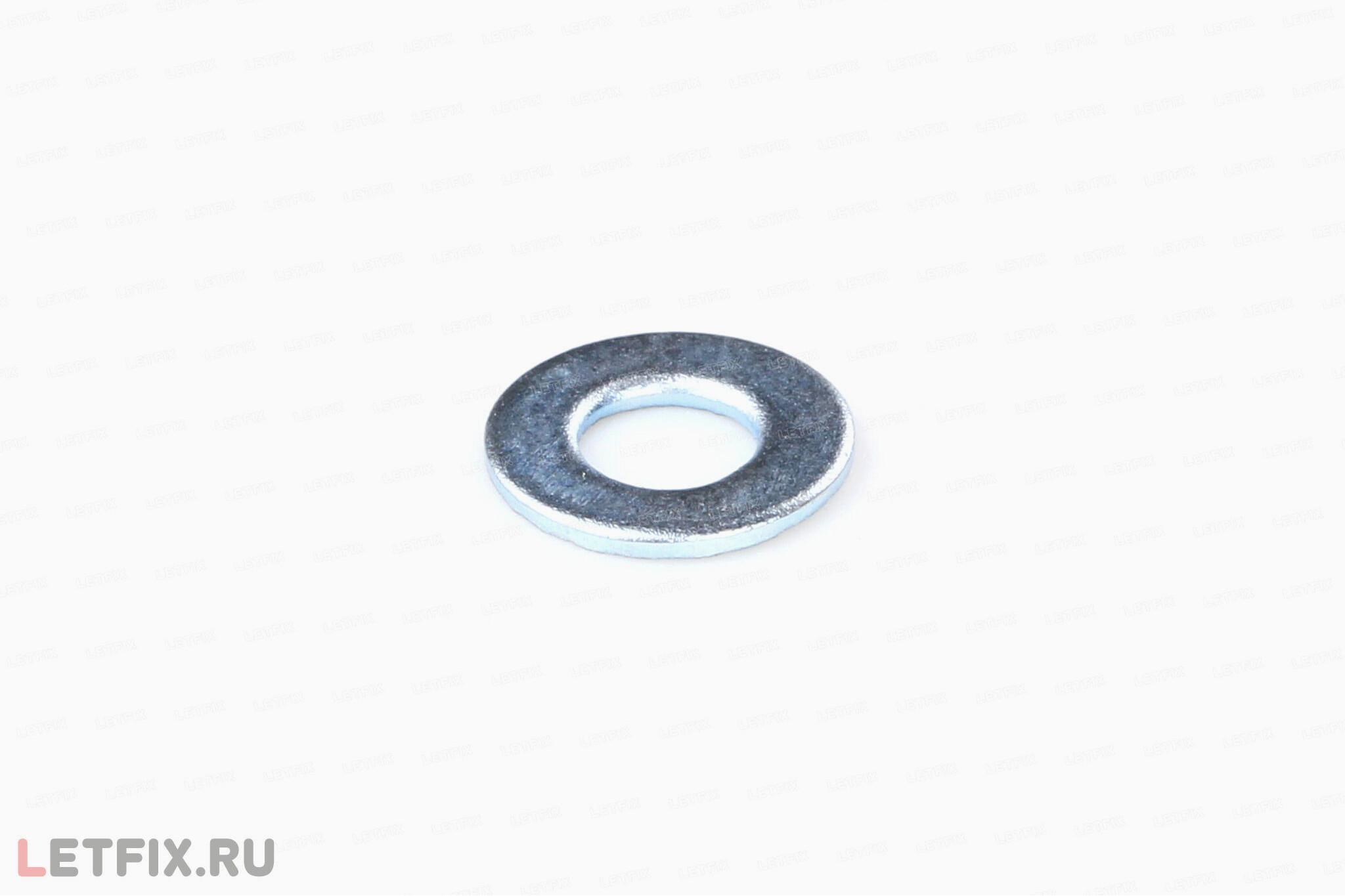

Шайба высокопрочная М4 с гальваническим цинкованием 300 HV ISO 7089 (DIN 125 A, ГОСТ 11371-78 исп.1)

Шайба М4 300 HV ISO 7089 (DIN 125 A) Zn — высокопрочная плоская шайба с гальваническим цинкованием для ответственных резьбовых соединений класса прочности 10.9 и 12.9. Она распределяет давление под головкой болта или гайкой и помогает снизить риск смятия опорной поверхности при затяжке.

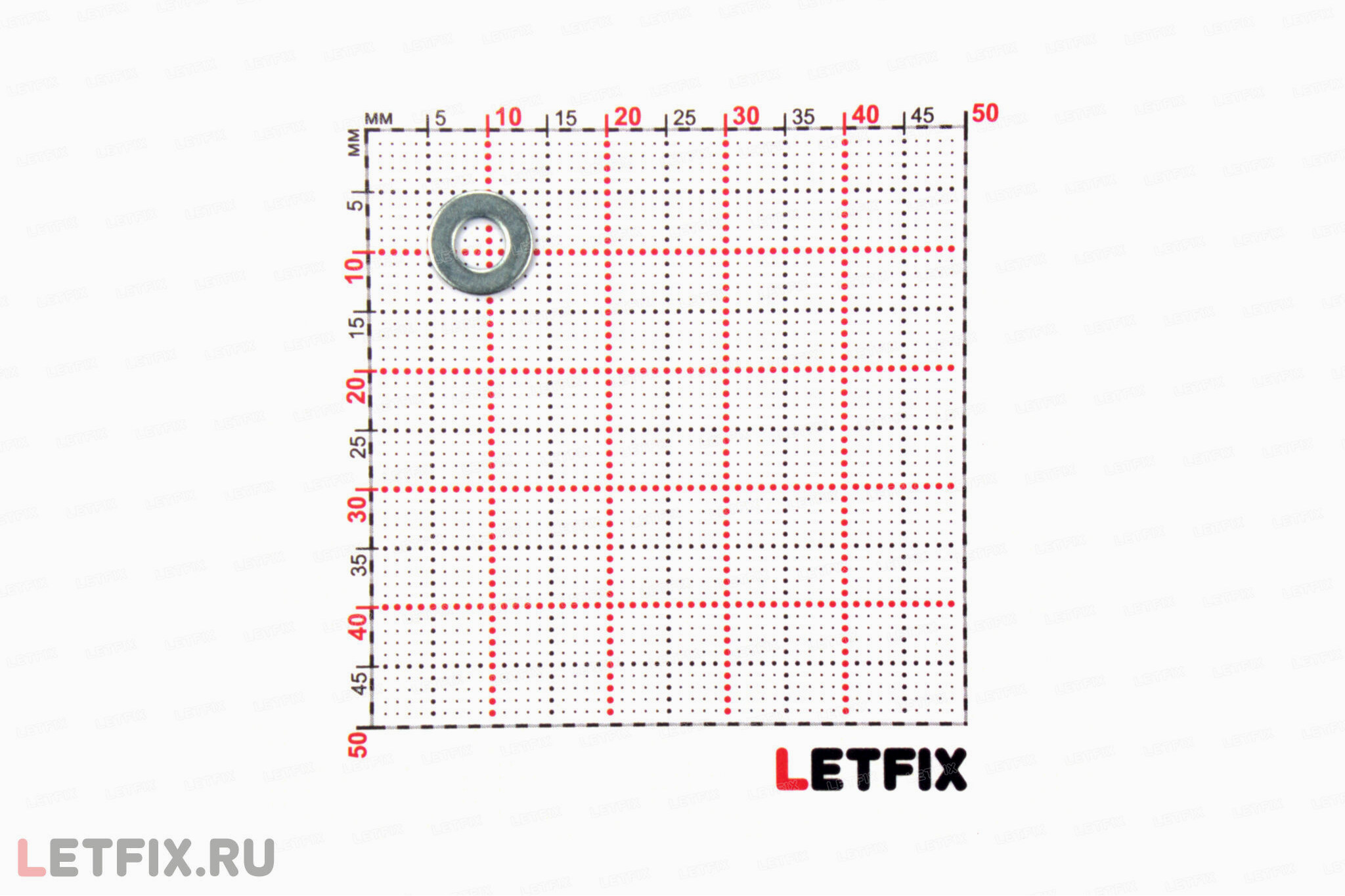

Шайба изготовлена из углеродистой стали. Имеет электрооцинкованное покрытие. Отверстие шайбы М4 300 HV ISO 7089 имеет диаметр 4,3 мм. Наружный диаметр 9 мм. Толщина шайбы — 0,8 мм.

Геометрия соответствует ISO 7089 (без фаски). Аналогичные обозначения в каталоге: DIN 125 A и ГОСТ 11371-78 исп.1. Твердость 300 HV применяют в узлах с повышенной нагрузкой: плоская шайба общего назначения может деформироваться.

Когда подходит

• для резьбовых соединений с крепежом М4, когда по чертежу требуется высокопрочная плоская шайба;
• для соединений с болтами, винтами, шпильками и гайками класса 10.9 и 12.9, если это соответствует чертежу и условиям эксплуатации;
• когда важны стандартная геометрия ISO 7089 и покрытие: гальваническое цинкование.

Ограничения выбора

Гальваническое цинкование подходит для нормальных условий эксплуатации, но не является универсальной защитой для постоянной влаги, реагентов и агрессивной среды. Не заменяйте шайбу 300 HV обычной шайбой 140 HV или мягкой шайбой без проверки требований соединения: в высоконагруженном узле это может привести к продавливанию или потере расчетного усилия затяжки.

Совместимость и форма

Шайба рассчитана на совместный монтаж с крепежом М4. У плоских шайб формы A нет отдельной рабочей лицевой стороны по стандарту; для ответственных поверхностей проверяют фактический заусенец партии. Если в спецификации указаны ISO 7089, DIN 125 A или ГОСТ 11371-78 исп.1, сохраняйте эту форму при подборе аналога.

Обозначения

• В каталоге LETFIX: Шайба высокопрочная М4 (4,3 мм) оцинк. 300 HV ISO 7089 (DIN 125 A, ГОСТ 11371-78 исп.1). Артикул 108518375.
• По ГОСТ 11371-78: Строгое условное обозначение с цинковым хроматированным покрытием толщиной 6 мкм: Шайба 4.01.016 ГОСТ 11371-78 300 HV (где 4 — номинальный размер резьбы, 01 — группа материала, 016 — код покрытия 01 и толщина 6 мкм, твердость 300 HV). В обиходе часто встречаются другие варианты: Шайба 4 Ц.хр6 ГОСТ 11371-78 HV 300.
• По DIN 125: Шайба DIN 125 – A – 4 – 300 HV – Zn (где Zn — старое, но широко используемое обозначение гальванического цинкового покрытия для стандартов DIN).
• По ISO 7089: Шайба ISO 7089 - 4 - 300 HV - A3K (где A3K — код электролитического цинкового покрытия по ISO 4042: A — цинк, 3 — толщина 8 мкм, K — блестящее, от голубоватого до радужного).
