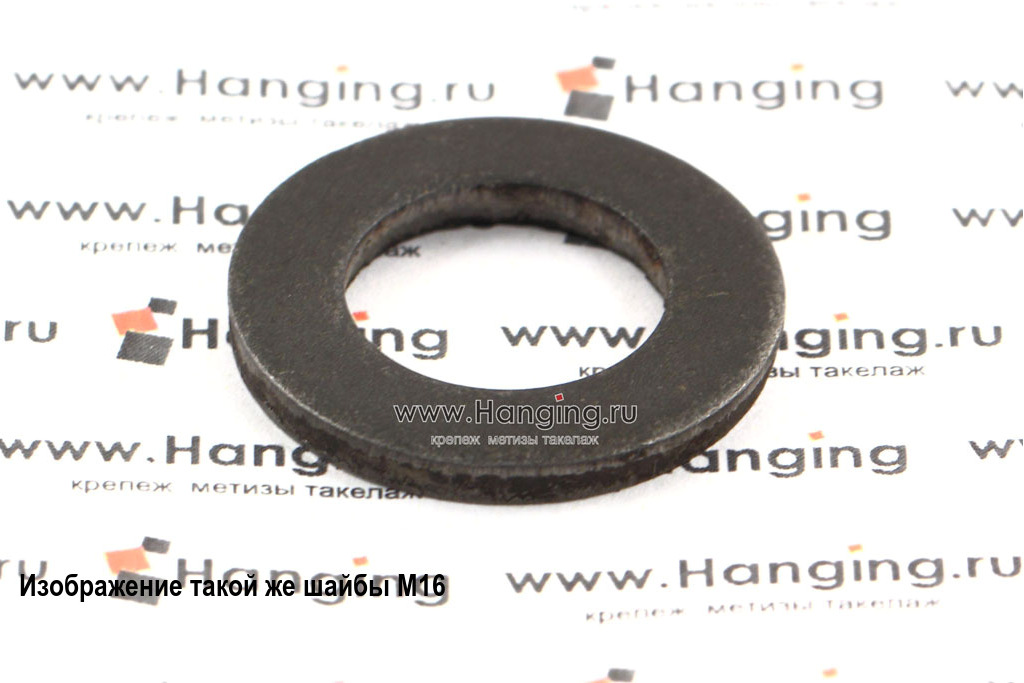

Шайба высокопрочная М4 без покрытия 200 HV ISO 7089 (DIN 125 A, ГОСТ 11371-78 исп.1)

Шайба М4 200 HV ISO 7089 (DIN 125 A) — высокопрочная плоская шайба без покрытия для ответственных резьбовых соединений класса прочности 8.8 и 10.9. Она распределяет давление под головкой болта или гайкой и помогает снизить риск смятия опорной поверхности при затяжке.

Шайба изготовлена из углеродистой стали. Поставляется без защитного покрытия. Отверстие шайбы М4 200 HV ISO 7089 имеет диаметр 4,3 мм. Наружный диаметр 9 мм. Толщина шайбы — 0,8 мм.

Геометрия соответствует ISO 7089 (без фаски). Аналогичные обозначения в каталоге: DIN 125 A и ГОСТ 11371-78 исп.1. Твердость 200 HV применяют в узлах с повышенной нагрузкой: плоская шайба общего назначения может деформироваться.

Когда подходит

• для резьбовых соединений с крепежом М4, когда по чертежу требуется высокопрочная плоская шайба;
• для соединений с болтами, винтами, шпильками и гайками класса 8.8 и 10.9, если это соответствует чертежу и условиям эксплуатации;
• когда важны стандартная геометрия ISO 7089 и покрытие: без покрытия.

Ограничения выбора

Шайбы без покрытия выбирают для защищенных условий, последующей обработки или узлов, где покрытие задается отдельно; для влажной среды обычно нужен защитный слой. Не заменяйте шайбу 200 HV обычной шайбой 140 HV или мягкой шайбой без проверки требований соединения: в высоконагруженном узле это может привести к продавливанию или потере расчетного усилия затяжки.

Совместимость и форма

Шайба рассчитана на совместный монтаж с крепежом М4. У плоских шайб формы A нет отдельной рабочей лицевой стороны по стандарту; для ответственных поверхностей проверяют фактический заусенец партии. Если в спецификации указаны ISO 7089, DIN 125 A или ГОСТ 11371-78 исп.1, сохраняйте эту форму при подборе аналога.

Обозначения

• В каталоге LETFIX: Шайба высокопрочная М4 (4,3 мм) б/п 200 HV ISO 7089 (DIN 125 A, ГОСТ 11371-78 исп.1). Артикул 108518294.
• По ГОСТ 11371-78: Строгое условное обозначение без покрытия: Шайба 4.01 ГОСТ 11371-78 200 HV (где 4 — номинальный размер резьбы, 01 — группа материала, твердость 200 HV; код защитного покрытия не указывают). В обиходе часто встречаются другие варианты: Шайба 4 б/п ГОСТ 11371-78 HV 200.
• По DIN 125: Шайба DIN 125 – A – 4 – 200 HV
• По ISO 7089: Шайба ISO 7089 - 4 - 200 HV
