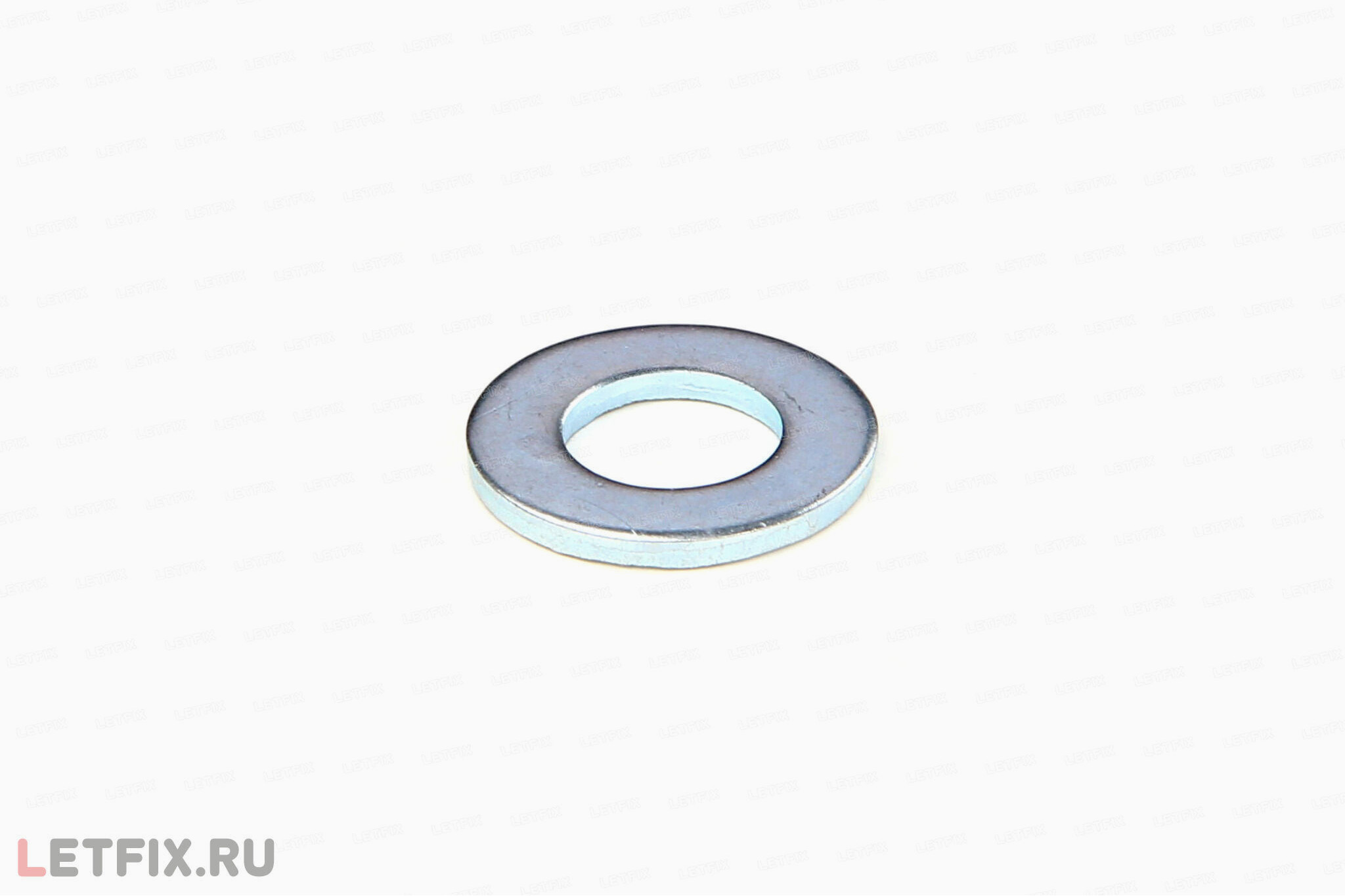

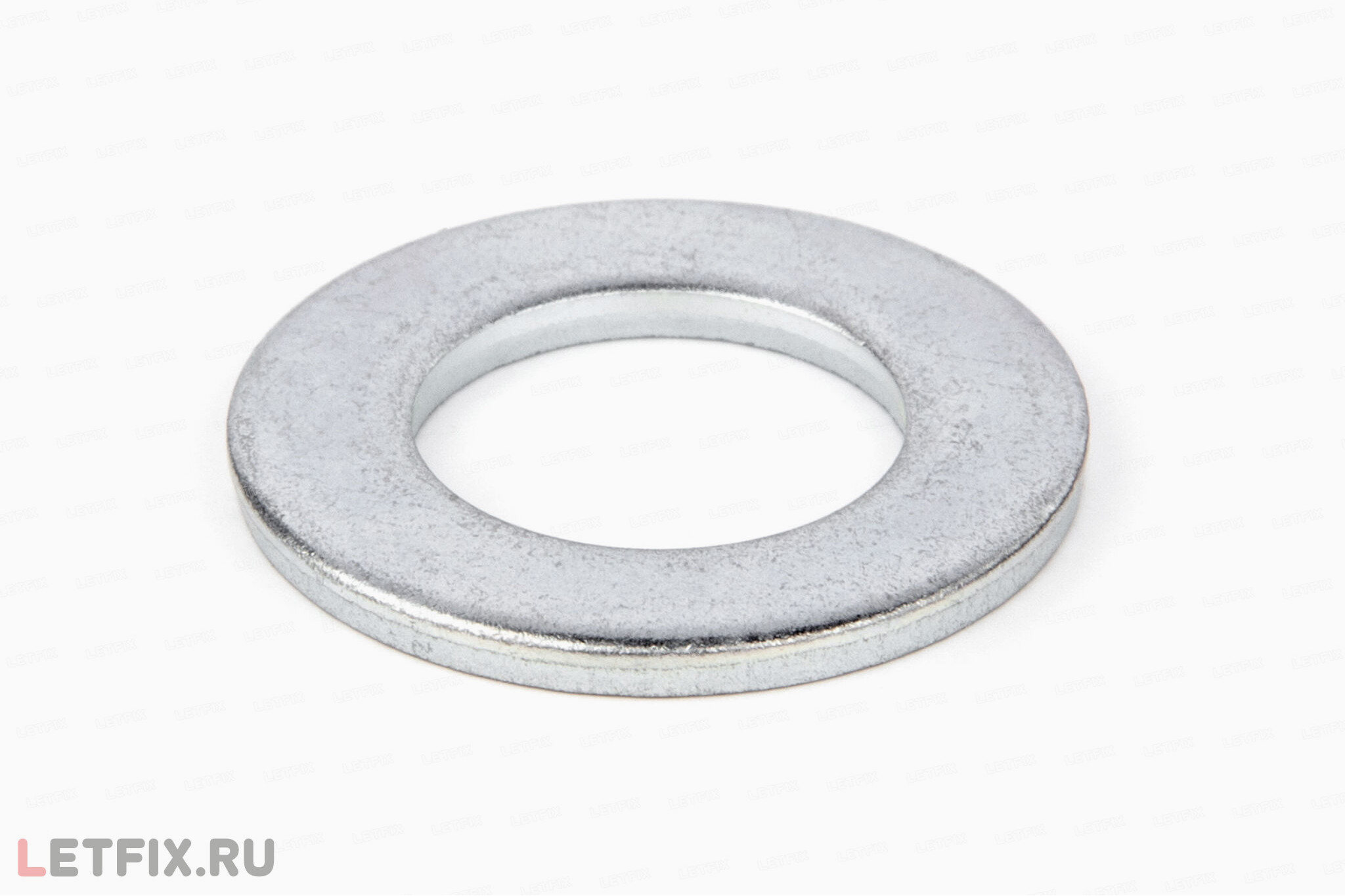

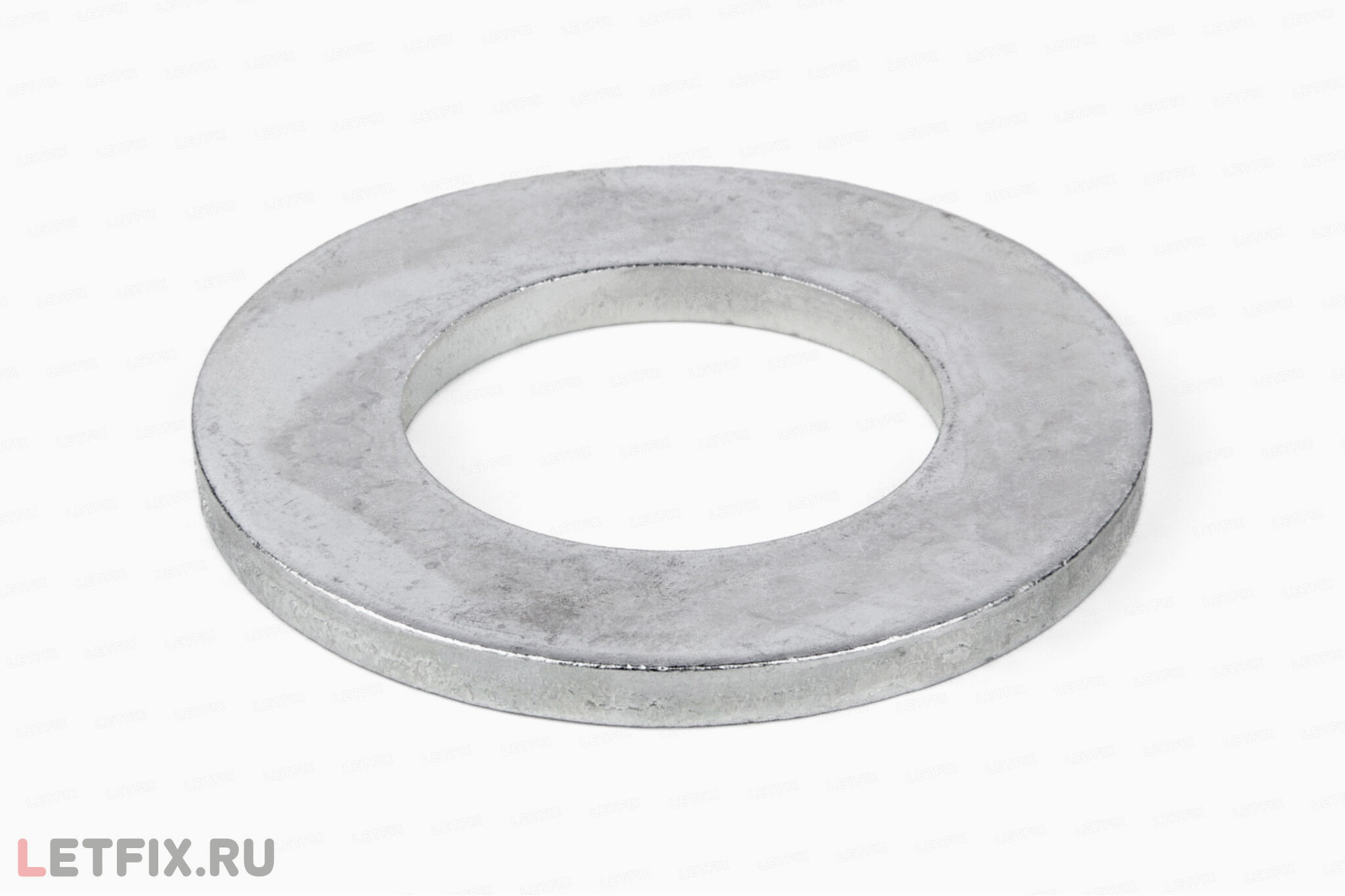

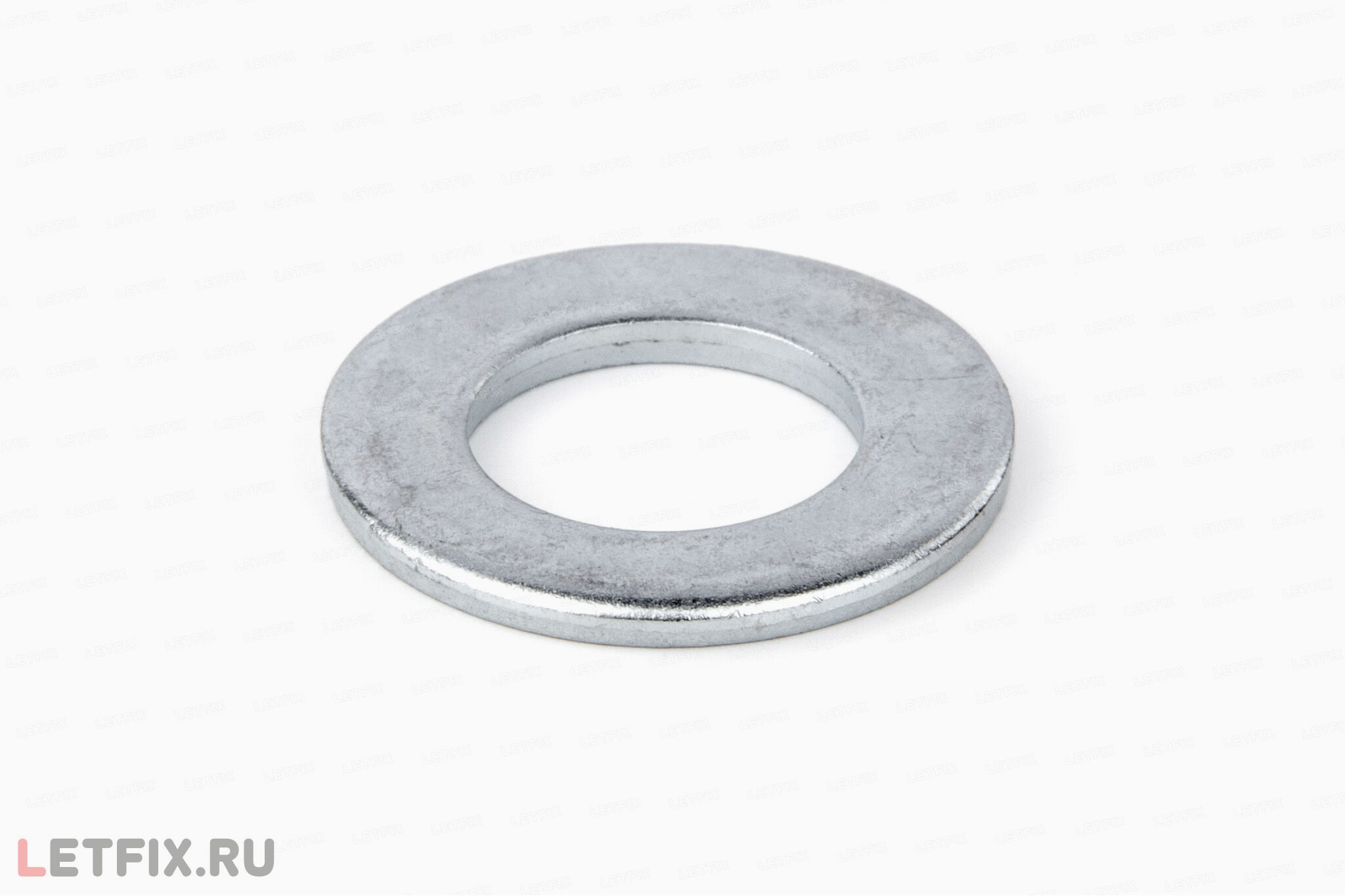

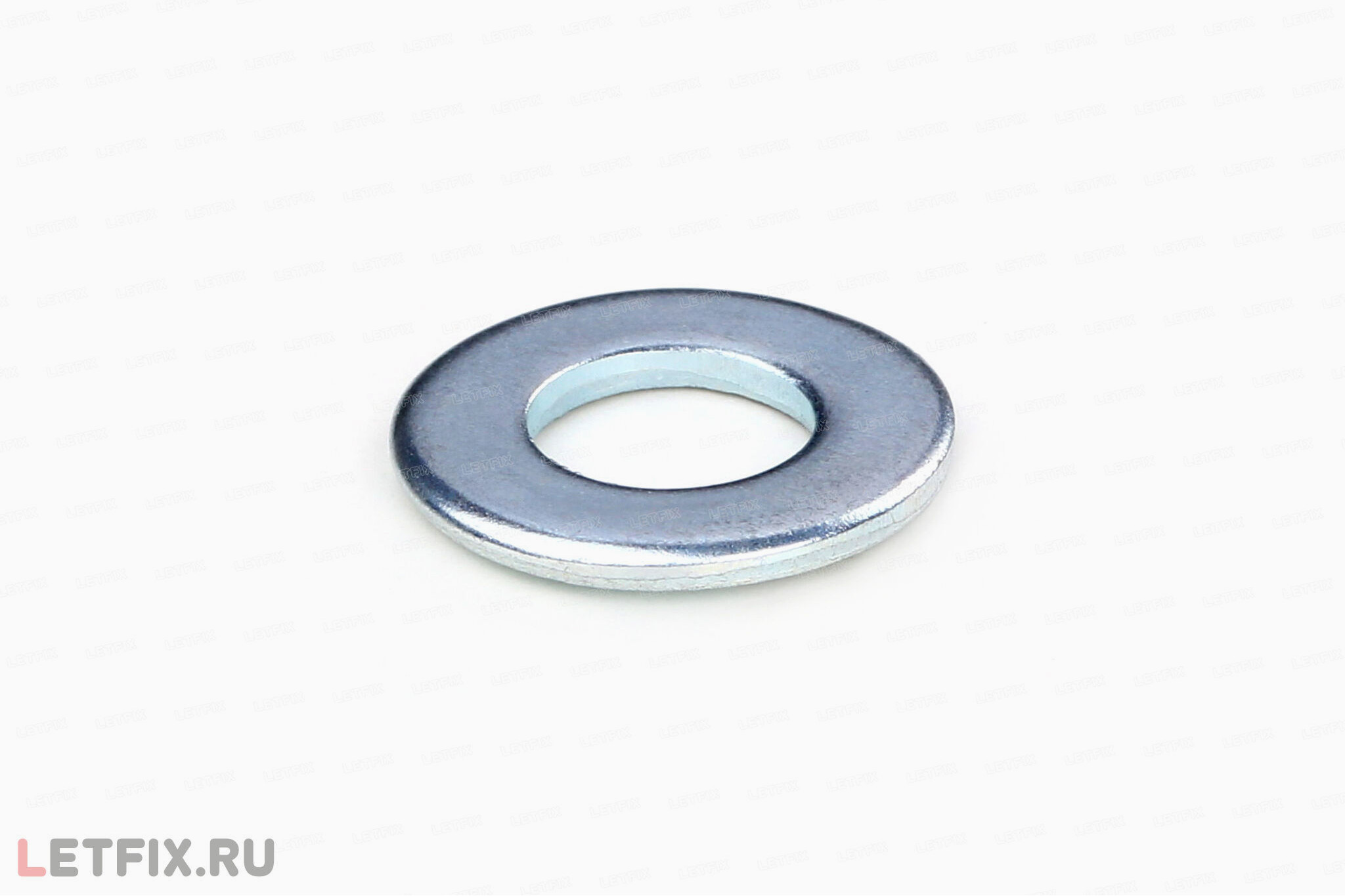

Высокопрочные плоские шайбы ISO 7089 300 HV / ISO 7090 300 HV (DIN 125, ГОСТ 11371)

В данном разделе представлены высокопрочные плоские шайбы с твердостью 300 HV. Это шайбы максимальной прочности, разработанные специально для комплектации болтов, винтов и резьбовых шпилек классов 10.9 и 12.9.

Применение шайб 300 HV обязательно в тяжелонагруженных конструкциях, мостостроении, тяжелом машиностроении и станкостроении. Использование шайб меньшей твердости (140 HV или 200 HV) с крепежом 12.9 приведет к их смятию под воздействием высокого момента затяжки, что нарушит целостность и безопасность соединения.

Шайбы соответствуют международным стандартам ISO 7089 (ИСО 7089, без фаски) и ISO 7090 (ИСО 7090, с фаской). В проектной документации они также могут обозначаться как высокопрочные шайбы ГОСТ 11371-78 или DIN 125 300 HV.

Поставляем шайбы 300 HV оптом и промупаковками, организуем отгрузку транспортными компаниями по России, СНГ и странам ЕврАзЭС.

Для инженеров: схемы с основными размерами вы можете посмотреть на информационной странице стандарта DIN 125.

Примеры условного обозначения

Обозначения высокопрочной шайбы М16 (300 HV)

В каталоге LETFIX: Шайба М16 (17 мм) 300 HV б/п DIN 125 B (ГОСТ 11371-78 исп.2, ISO 7090).
По ГОСТ 11371-78: Строгое условное обозначение для исполнения 2 (с фаской) без покрытия: Шайба 2А.16.01 ГОСТ 11371-78 (где 2 — исполнение, А — класс точности, 01 — группа материала). В обиходе часто встречаются сокращенные варианты: Шайба 16.01 ГОСТ 11371-78 или Шайба 16 ГОСТ 11371-78.
По DIN 125: Шайба DIN 125 – B – 16 – 300 HV.
По ISO 7090: Шайба ISO 7090 - 16 - 300 HV.

Часто задаваемые вопросы (FAQ)

Какие шайбы нужны для болтов, винтов и резьбовых шпилек класса 12.9?
Для крепежа класса 12.9 в ответственных высоконагруженных узлах обычно выбирают шайбы 300 HV, так как они лучше выдерживают высокий момент затяжки и не сминаются как более мягкие шайбы.

Можно ли использовать шайбу 300 HV с обычными болтами, винтами и резьбовыми шпильками класса 5.8 или 8.8?
Технически это возможно, так как шайба не деформируется. Однако экономически это нецелесообразно. Для крепежа класса 8.8 достаточно использовать шайбы 200 HV, а для 5.8 — стандартные оцинкованные шайбы 140 HV.

Почему для высокопрочных шайб часто выбирают цинк-ламельное покрытие?
При гальваническом цинковании высокопрочных сталей (300 HV и выше) существует риск водородного охрупчивания, что может привести к внезапному разрушению детали под нагрузкой. Цинк-ламельное покрытие (fl zn nc) наносится без электролиза, исключает риск охрупчивания и обеспечивает коррозионную стойкость до 1000 часов в соляном тумане.
