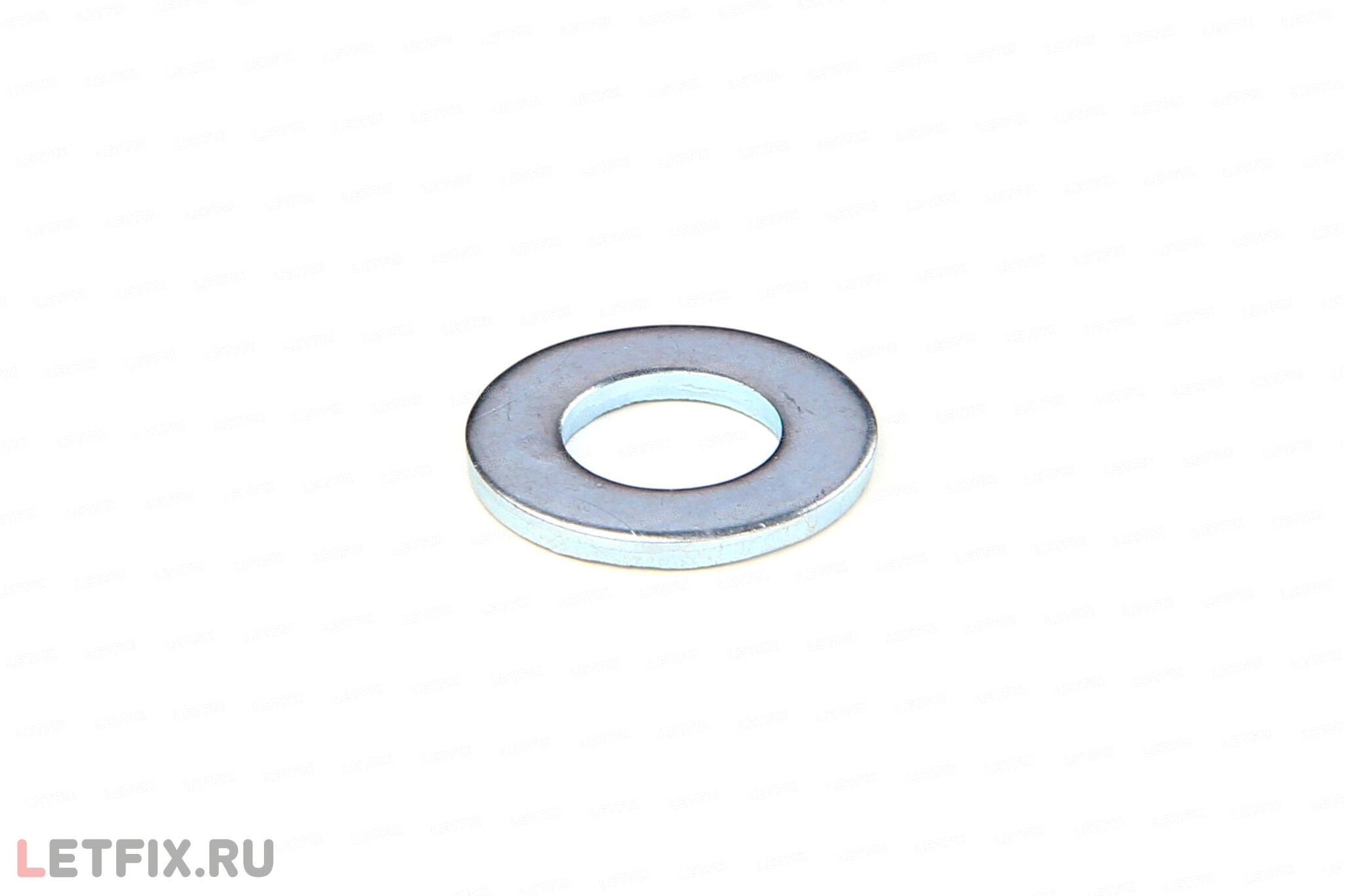

Высокопрочные плоские шайбы ISO 7089 200 HV / ISO 7090 200 HV (DIN 125, ГОСТ 11371)

В данном разделе представлены высокопрочные плоские шайбы с твердостью 200 HV. Они предназначены специально для комплектации высоконагруженных резьбовых соединений совместно с болтами, винтами и резьбовыми шпильками классов прочности 8.8 и 10.9.

Использование стандартных шайб (140 HV) с высокопрочным крепежом недопустимо, так как при расчетном моменте затяжки мягкая шайба деформируется (выдавливается), что приводит к ослаблению узла. Шайбы 200 HV обеспечивают надежное распределение нагрузки без пластической деформации.

Данные шайбы соответствуют международным стандартам ISO 7089 (ИСО 7089, без фаски) и ISO 7090 (ИСО 7090, с фаской). В отечественной и европейской нормативной документации они также маркируются как высокопрочные шайбы ГОСТ 11371-78 и DIN 125 200 HV.

Поставляем шайбы 200 HV оптом и промупаковками, организуем отгрузку транспортными компаниями по России, СНГ и странам ЕврАзЭС.

Для инженеров: схемы с основными размерами вы можете посмотреть на информационной странице стандарта DIN 125.

Примеры условного обозначения

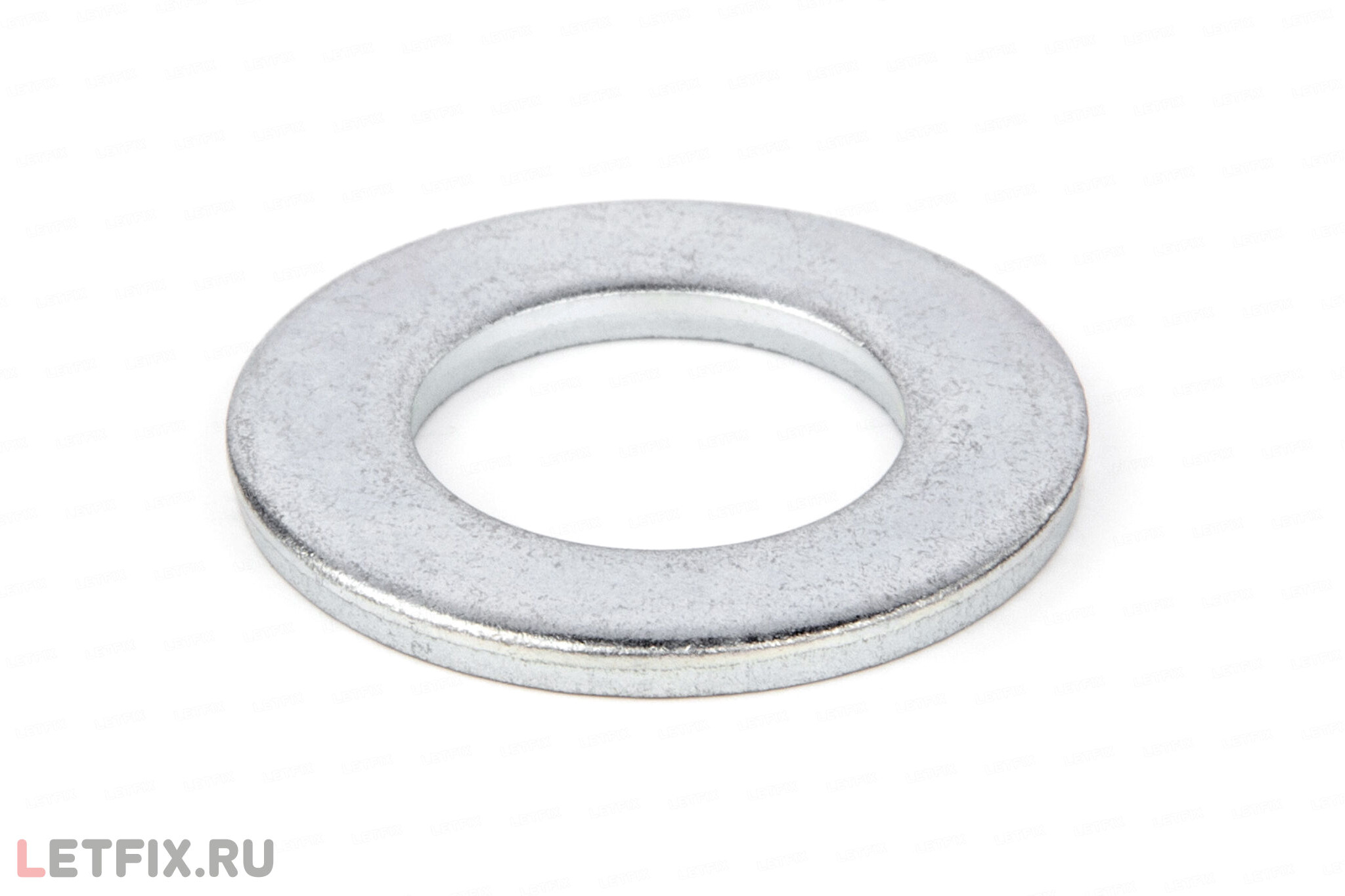

Обозначения высокопрочной шайбы М20 (200 HV)

В каталоге LETFIX: Шайба М20 (21 мм) 200 HV б/п DIN 125 B (ГОСТ 11371-78 исп.2, ISO 7090).
По ГОСТ 11371-78: Строгое условное обозначение для исполнения 2 (с фаской) без покрытия: Шайба 2А.20.01 ГОСТ 11371-78 (где 2 — исполнение, А — класс точности, 01 — группа материала). В обиходе часто встречаются сокращенные варианты: Шайба 20.01 ГОСТ 11371-78 или Шайба 20 ГОСТ 11371-78.
По DIN 125: Шайба DIN 125 – B – 20 – 200 HV.
По ISO 7090: Шайба ISO 7090 - 20 - 200 HV.

Часто задаваемые вопросы (FAQ)

Какие шайбы нужны для болтов, винтов и резьбовых шпилек класса 10.9?
Для большинства высоконагруженных соединений с крепежом 10.9 подходят шайбы 200 HV. Если проект требует повышенного запаса по твердости или узел работает при особенно высокой нагрузке, стоит рассмотреть шайбы 300 HV.

Можно ли использовать шайбу 200 HV с болтами, винтами и резьбовыми шпильками 12.9?
Для крепежа сверхвысокой прочности (класса 12.9) в критически важных узлах рекомендуется использовать шайбы с твердостью 300 HV.

С какими покрытиями поставляются высокопрочные шайбы?
В нашем каталоге доступны шайбы 200 HV без покрытия (черные), с гальваническим оцинкованием, а также с горячим цинком и цинк-ламельным покрытием (fl zn nc) для защиты от коррозии без риска водородного охрупчивания.
