DIN 125. Шайба плоская.

DIN 125 — шайба плоская класса точности А. Используется совместно с болтами, шпильками, саморезами, и прочими изделиями для увеличения зоны давления на прижимаемый предмет.

DIN 125 Form A — шайба без наружной фаски для резьбы от М1,6 до М36.

DIN 125 Form B — шайба с наружной фаской для резьбы от М5 до М160.

Обе формы имеют внутреннюю фаску. Исполняются с углом 45° или внутренний радиусом на выбор производителя.

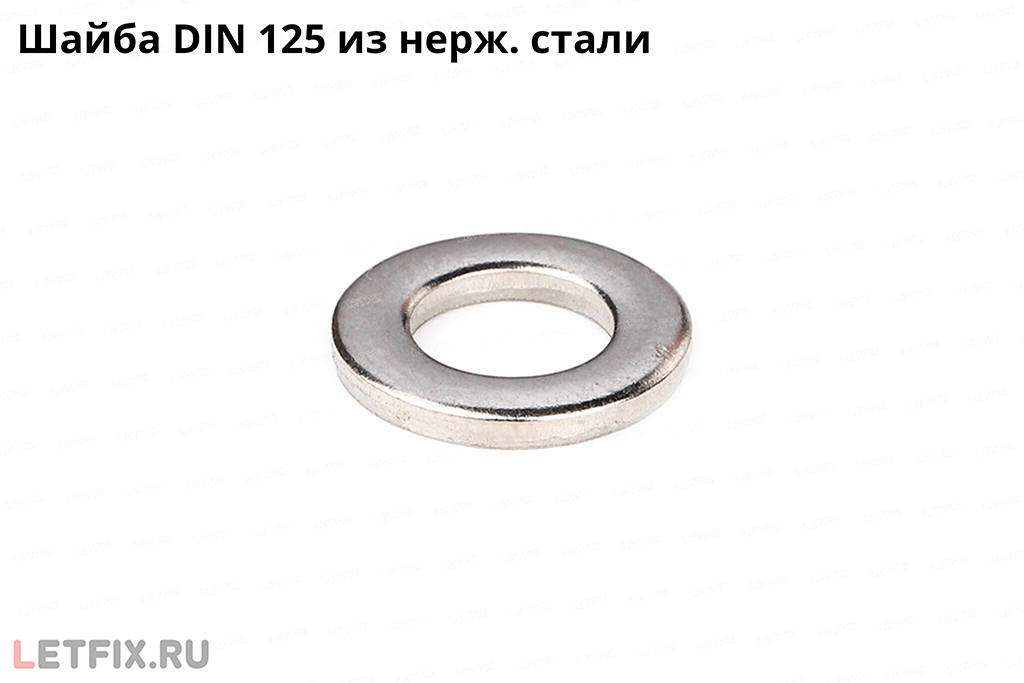

Шайба DIN 125 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни, алюминия, бронзы, меди, пластмассы и из других материалов.

Аналоги и соответствие другим стандартам

Шайба DIN 125 в совпадающих размерах точно соответствует ГОСТ 11371-78. Является также аналогом шайб ГОСТ 9649-78ISO 7089 и ISO 7090.

Основные размеры шайб DIN 125

Для размера резьбы d1 (мин. (номин.) d1 (макс.) d2 (номин.) s (номин.)
М1,6 1,7 1,84 4 0,3
М2 2,2 2,34 5 0,3
М2,5 2,7 2,84 6 0,5
М3 3,2 3,38 7 0,5
М3,5 3,7 3,88 8 0,5
М4 4,3 4,48 9 0,8
М5 5,3 5,48 10 1
М6 6,4 6,62 12 1,6
М7 7,4 7,62 14 1,6
М8 8,4 8,62 16 1,6
М10 10,5 10,77 20 2
М12 13 13,27 24 2,5
М14 15 15,27 28 2,5
М16 17 17,27 30 3
М18 19 19,33 34 3
М20 21 21,33 37 3
М22 23 23,33 39 3
М24 25 25,33 44 4
М27 28 28,33 50 4
М30 31 31,39 56 4
М33 34 34,62 60 5
М36 37 37,62 66 5
М39 40 40,62 72 6
М42 43 43,62 78 7
М45 46 46,62 85 7
М48 50 50,62 92 8
М52 54 54,74 98 8
М56 58 58,74 105 9
М60 62 62,74 110 9
М64 66 66,74 115 9
М68 70 70,74 120 10
М72 74 74,74 125 10
М76 78 78,74 135 10
М80 82 82,87 140 12
М85 87 87,87 145 12
М90 93 93,87 160 12
М100 104 104,87 175 14
М110 114 114,87 185 14
М120 124 125 210 16
М130 134 135 220 16
М140 144 145 240 16
М150 155 156 250 18
М160 165 166 250 18

Цены и наличие

Наличие, варианты упаковок и цены на шайбы DIN 125 можно посмотреть в разделах, ссылки на которые расположены ниже.

Из углеродистой стали

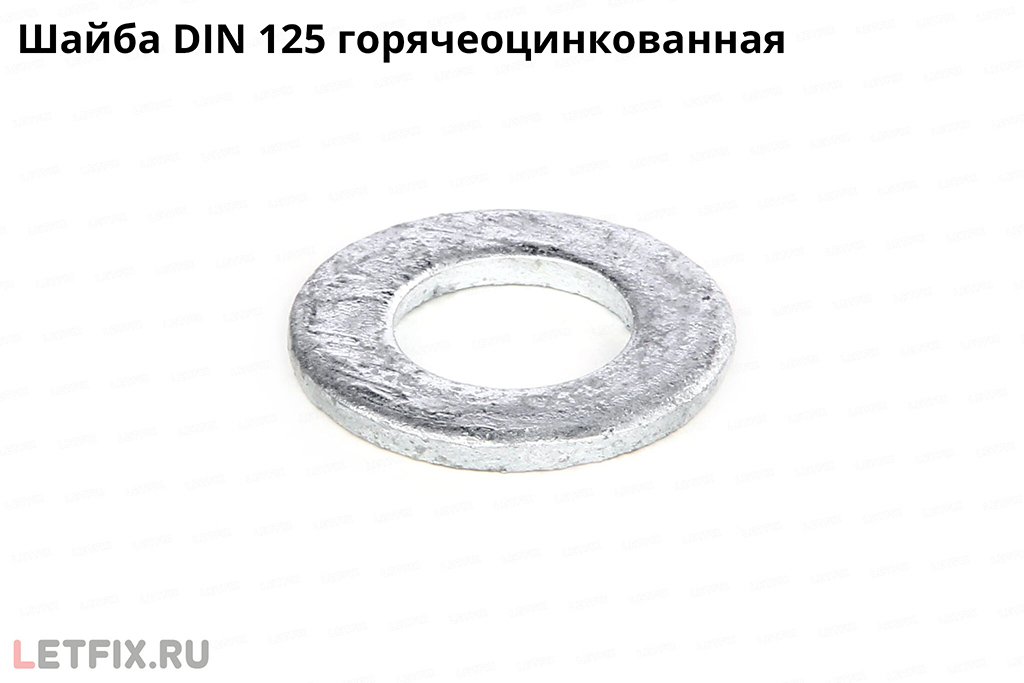

Стальные шайбы в разделе метрического крепежа. Оцинкованные и без покрытия.
Из нержавеющей стали
Шайбы DIN 125 из нержавеющей стали в разделе нержавеющего крепежа.
Артикул
Наиме­нование
Диаметр отверстия шайбы, в мм
Материал
Покрытие
Стандарт
Точный аналог
Неточный аналог
Штук в упаковке
Стоимость
штуки упаковки
Добавить в заказ упаковок
Рассчитать автома­тически
108070616
1.7
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,20402,00
108021155
2.2
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,20402,00
108014178
2.2
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,34336,00
108021156
2.7
А2
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,24478,00
108021157
3.2
А2
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,24239,00
108021184
3.2
А4
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,40402,00
108080847
3.2
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,041477,00
108014184
3.2
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,0990,00
108021158
3.7
А2
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,26261,00
108014186
3.7
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,041318,00
108021159
4.3
А2
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,38376,00
108021185
4.3
А4
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,50502,00
108014188
4.3
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,071094,00
108014190
4.3
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,075520,00
108070625
5.3
А2
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,44444,00
108021186
5.3
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,64642,00
108014192
5.3
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,105328,00
108025298
5.3
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,16156,00
108021161
6.4
А2
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,90904,00
108021187
6.4
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
1,181184,00
108014194
6.4
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,215052,00
108024262
6.4
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,20195,00
108021162
8.4
А2
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
1,401399,00
108021188
8.4
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
3,053050,00
108014196
8.4
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,36979,00
108024282
8.4
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,385157,00
108021163
10.5
А2
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
2,691345,00
108021189
10.5
А4
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
3,971986,00
108014198
10.5
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,674559,00
108025302
10.5
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
0,571720,00
108021164
13
А2
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
5,182588,00
108021190
13
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
7,423712,00
108014200
13
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
1,174559,00
108025303
13
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
1,011720,00
108021165
15
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
6,25300,00
108021191
15
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
10,242047,00
108014176
15
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
1,454140,00
108024510
15
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
1,65364,00
108021166
17
А2
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
7,49749,00
108021192
17
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
12,822564,00
108014202
17
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
2,064536,00
108024505
17
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
2,051845,00
108021167
19
А2
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
10,40260,00
108021193
19
А4
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
18,221002,00
108014204
19
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
2,414094,00
108024511
19
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
2,574377,00
108021168
21
А2
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
12,1485,00
108021194
21
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
19,663932,00
108014208
21
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
3,084471,00
108025312
21
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
3,60360,00
108021169
23
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
26,202620,00
108014210
23
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
3,314471,00
108024342
23
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
3,90390,00
108021171
25
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
18,95360,00
108021196
25
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
41,214121,00
108014212
25
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
5,964471,00
108024489
25
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
6,374779,00
108021172
28
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
35,321766,00
108014214
28
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
6,723963,00
108025399
28
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
7,424377,00
108021173
31
А2
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
44,441111,00
108070655
31
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
70,401760,00
108081952
31
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
10,68961,00
108014216
31
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
10,394779,00
108021174
34
А2
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
60,761519,00
108014218
34
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
13,85900,00
108021175
37
А2
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
78,70787,00
108014182
39
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
14,834005,00
108025327
39
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
16,00160,00
108014220
43
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
30,483963,00
108025328
43
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
32,424377,00
108014222
51
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
45,00
108025274
51
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
56,681077,00
108104474
55
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
77,145400,00
108014224
58
углерод. сталь
без покрытия
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
82,214604,00
108085140
66
углерод. сталь
цинк
DIN 125 Form A
ГОСТ 11371-78 исп. 1, ISO 7089
88,504425,00
