Шайба высокопрочная М16 без покрытия 200 HV ISO 7089 (DIN 125 A, ГОСТ 11371-78 исп.1)

Шайба М16 200 HV ISO 7089 (DIN 125 A) — высокопрочная плоская шайба без покрытия для ответственных резьбовых соединений класса прочности 8.8 и 10.9. Она распределяет давление под головкой болта или гайкой и помогает снизить риск смятия опорной поверхности при затяжке.

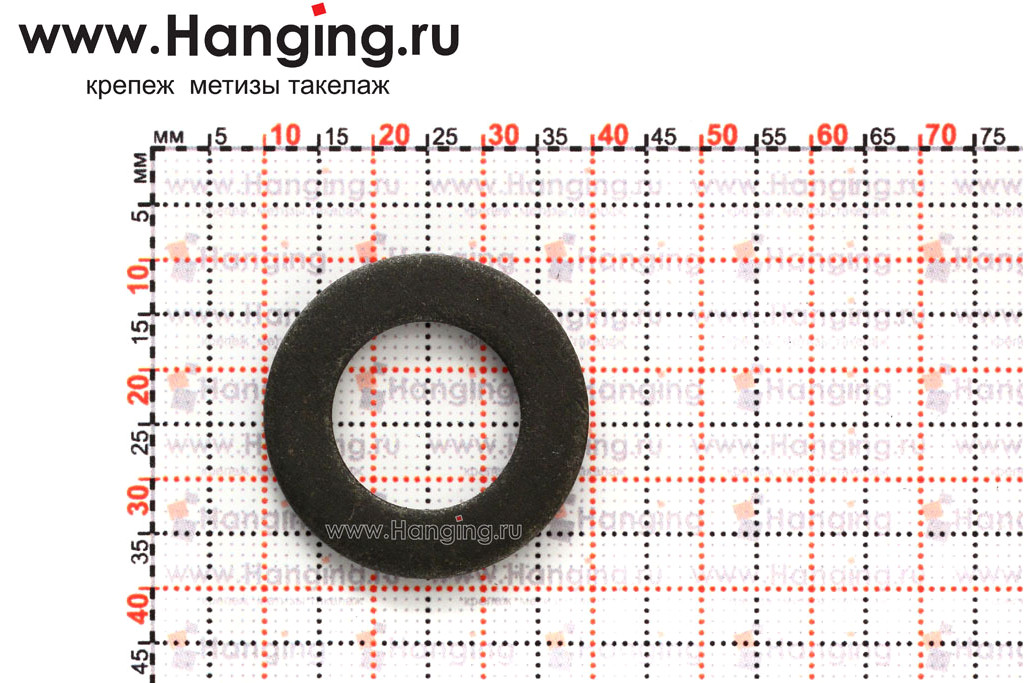

Шайба изготовлена из углеродистой стали. Поставляется без защитного покрытия. Отверстие шайбы М16 200 HV ISO 7089 имеет диаметр 17 мм. Наружный диаметр 30 мм. Толщина шайбы — 3 мм.

Геометрия соответствует ISO 7089 (без фаски). Аналогичные обозначения в каталоге: DIN 125 A и ГОСТ 11371-78 исп.1. Твердость 200 HV применяют в узлах с повышенной нагрузкой: плоская шайба общего назначения может деформироваться.

Когда подходит

• для резьбовых соединений с крепежом М16, когда по чертежу требуется высокопрочная плоская шайба;
• для соединений с болтами, винтами, шпильками и гайками класса 8.8 и 10.9, если это соответствует чертежу и условиям эксплуатации;
• когда важны стандартная геометрия ISO 7089 и покрытие: без покрытия.

Ограничения выбора

Шайбы без покрытия выбирают для защищенных условий, последующей обработки или узлов, где покрытие задается отдельно; для влажной среды обычно нужен защитный слой. Не заменяйте шайбу 200 HV обычной шайбой 140 HV или мягкой шайбой без проверки требований соединения: в высоконагруженном узле это может привести к продавливанию или потере расчетного усилия затяжки.

Совместимость и форма

Шайба рассчитана на совместный монтаж с крепежом М16. У плоских шайб формы A нет отдельной рабочей лицевой стороны по стандарту; для ответственных поверхностей проверяют фактический заусенец партии. Если в спецификации указаны ISO 7089, DIN 125 A или ГОСТ 11371-78 исп.1, сохраняйте эту форму при подборе аналога.

Обозначения

• В каталоге LETFIX: Шайба высокопрочная М16 (17 мм) б/п 200 HV ISO 7089 (DIN 125 A, ГОСТ 11371-78 исп.1). Артикул 108518302.
• По ГОСТ 11371-78: Строгое условное обозначение без покрытия: Шайба 16.01 ГОСТ 11371-78 200 HV (где 16 — номинальный размер резьбы, 01 — группа материала, твердость 200 HV; код защитного покрытия не указывают). В обиходе часто встречаются другие варианты: Шайба 16 б/п ГОСТ 11371-78 HV 200.
• По DIN 125: Шайба DIN 125 – A – 16 – 200 HV
• По ISO 7089: Шайба ISO 7089 - 16 - 200 HV
