Шайба высокопрочная М16 с гальваническим цинкованием 200 HV ISO 7089 (DIN 125 A, ГОСТ 11371-78 исп.1)

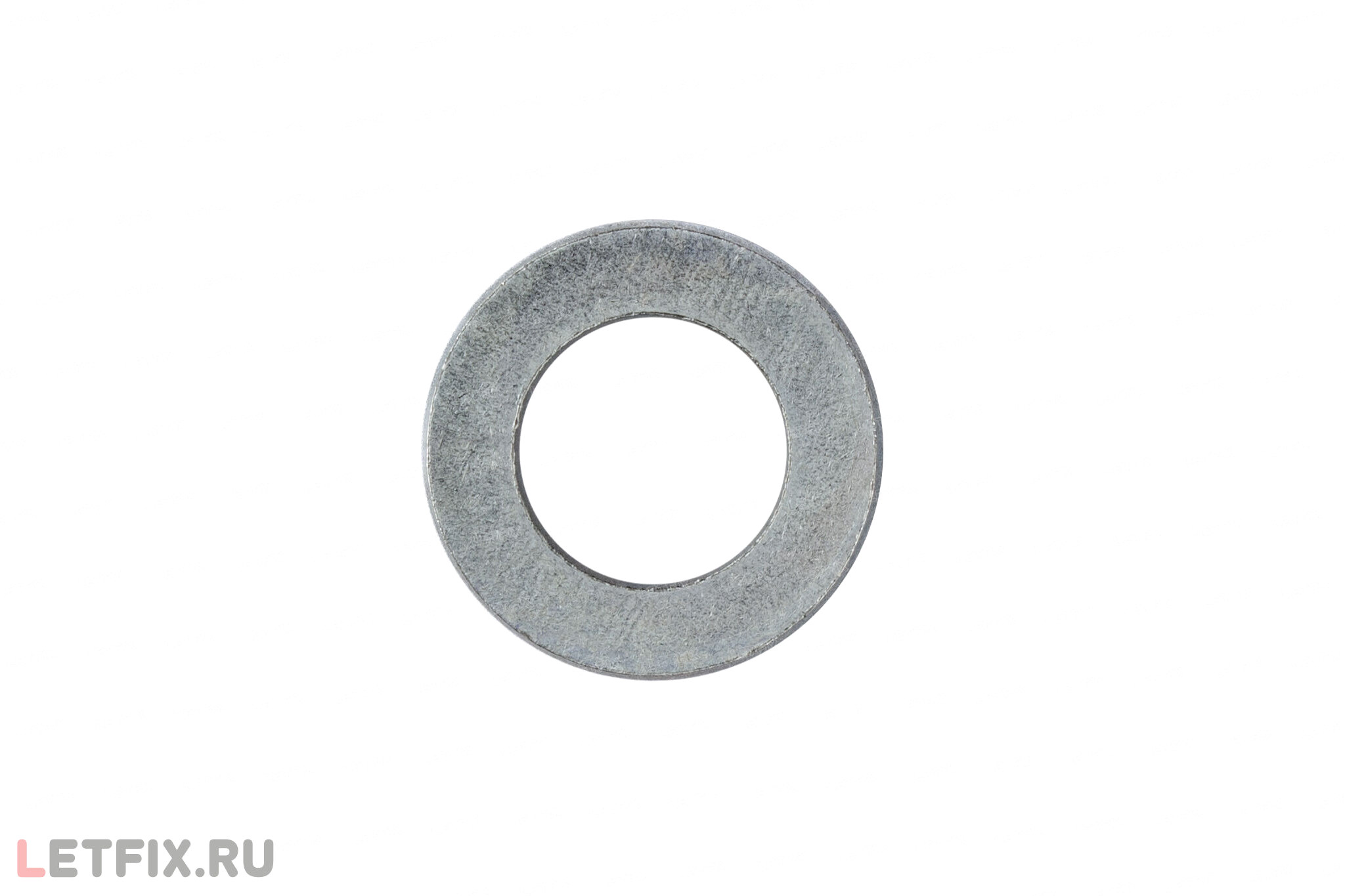

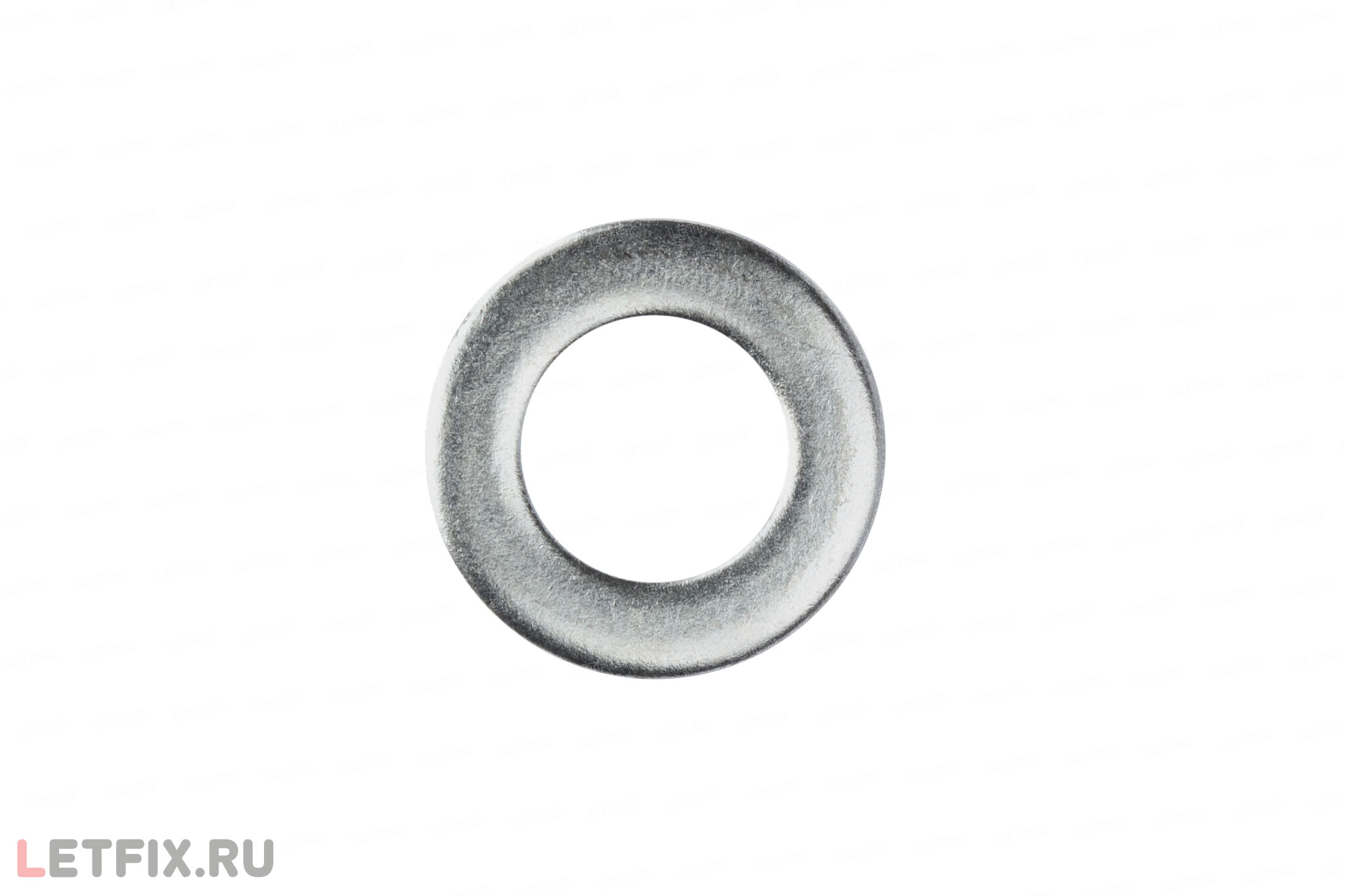

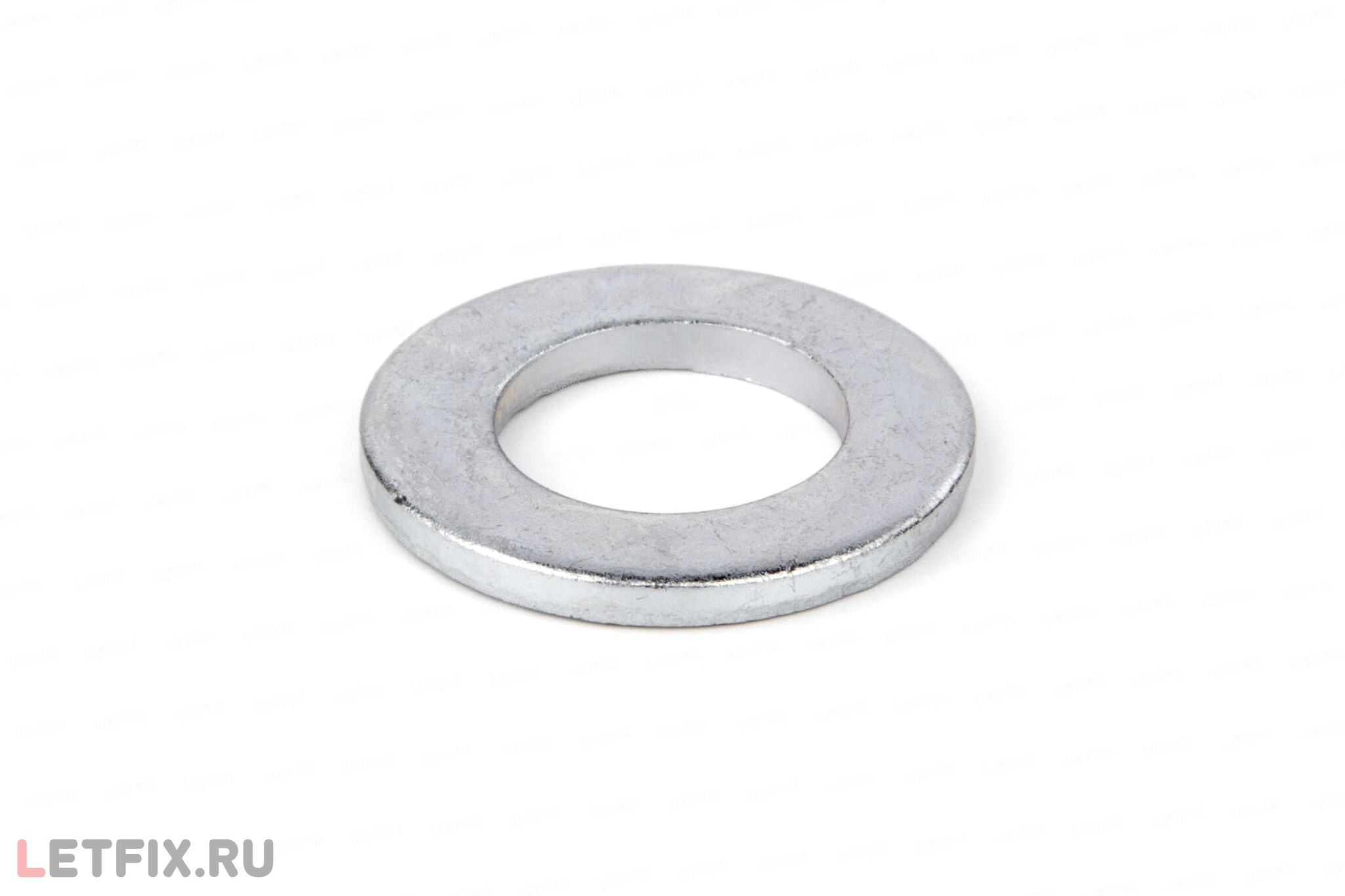

Шайба М16 200 HV ISO 7089 (DIN 125 A) Zn — высокопрочная плоская шайба с гальваническим цинкованием для ответственных резьбовых соединений класса прочности 8.8 и 10.9. Она распределяет давление под головкой болта или гайкой и помогает снизить риск смятия опорной поверхности при затяжке.

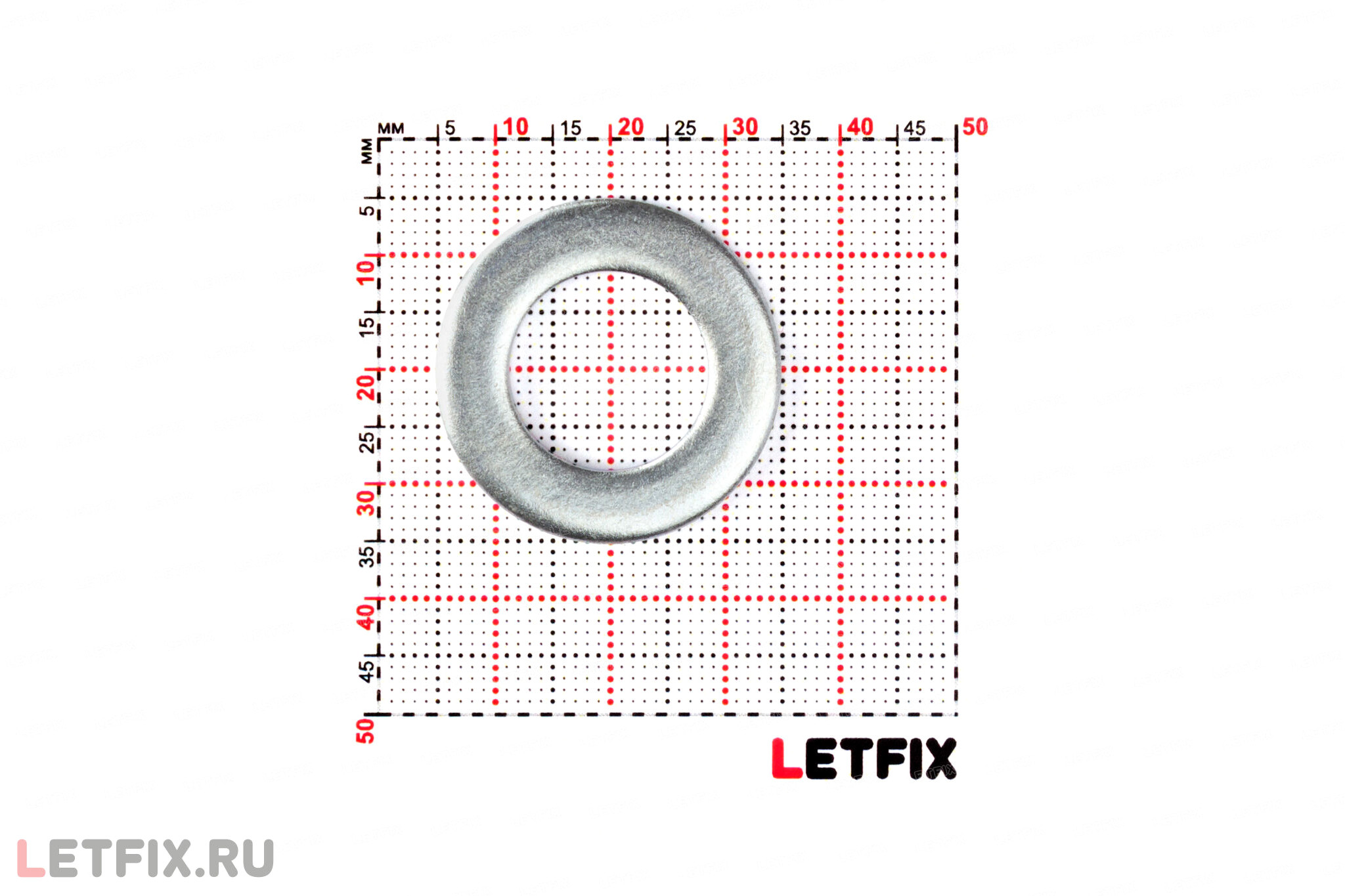

Шайба изготовлена из углеродистой стали. Имеет электрооцинкованное покрытие. Отверстие шайбы М16 200 HV ISO 7089 имеет диаметр 17 мм. Наружный диаметр 30 мм. Толщина шайбы — 3 мм.

Геометрия соответствует ISO 7089 (без фаски). Аналогичные обозначения в каталоге: DIN 125 A и ГОСТ 11371-78 исп.1. Твердость 200 HV применяют в узлах с повышенной нагрузкой: плоская шайба общего назначения может деформироваться.

Когда подходит

• для резьбовых соединений с крепежом М16, когда по чертежу требуется высокопрочная плоская шайба;
• для соединений с болтами, винтами, шпильками и гайками класса 8.8 и 10.9, если это соответствует чертежу и условиям эксплуатации;
• когда важны стандартная геометрия ISO 7089 и покрытие: гальваническое цинкование.

Ограничения выбора

Гальваническое цинкование подходит для нормальных условий эксплуатации, но не является универсальной защитой для постоянной влаги, реагентов и агрессивной среды. Не заменяйте шайбу 200 HV обычной шайбой 140 HV или мягкой шайбой без проверки требований соединения: в высоконагруженном узле это может привести к продавливанию или потере расчетного усилия затяжки.

Совместимость и форма

Шайба рассчитана на совместный монтаж с крепежом М16. У плоских шайб формы A нет отдельной рабочей лицевой стороны по стандарту; для ответственных поверхностей проверяют фактический заусенец партии. Если в спецификации указаны ISO 7089, DIN 125 A или ГОСТ 11371-78 исп.1, сохраняйте эту форму при подборе аналога.

Обозначения

• В каталоге LETFIX: Шайба высокопрочная М16 (17 мм) оцинк. 200 HV ISO 7089 (DIN 125 A, ГОСТ 11371-78 исп.1). Артикул 108518361.
• По ГОСТ 11371-78: Строгое условное обозначение с цинковым хроматированным покрытием толщиной 6 мкм: Шайба 16.01.016 ГОСТ 11371-78 200 HV (где 16 — номинальный размер резьбы, 01 — группа материала, 016 — код покрытия 01 и толщина 6 мкм, твердость 200 HV). В обиходе часто встречаются другие варианты: Шайба 16 Ц.хр6 ГОСТ 11371-78 HV 200.
• По DIN 125: Шайба DIN 125 – A – 16 – 200 HV – Zn (где Zn — старое, но широко используемое обозначение гальванического цинкового покрытия для стандартов DIN).
• По ISO 7089: Шайба ISO 7089 - 16 - 200 HV - A3K (где A3K — код электролитического цинкового покрытия по ISO 4042: A — цинк, 3 — толщина 8 мкм, K — блестящее, от голубоватого до радужного).
