Винты DIN 912 M18 с внутренним шестигранником (ГОСТ 11738-84, ГОСТ Р ИСО 4762-2012)
Винты DIN 912 по размерам резьбы: М1,6 М2 М2,5 М3 М4 М5 М6 М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М33 М36 М42 М48
Винты DIN 912 М18 с цилиндрической головкой с внутренним шестигранником (имбусовые) применяются в машиностроении, приборостроении, станкостроении и других производственных отраслях.

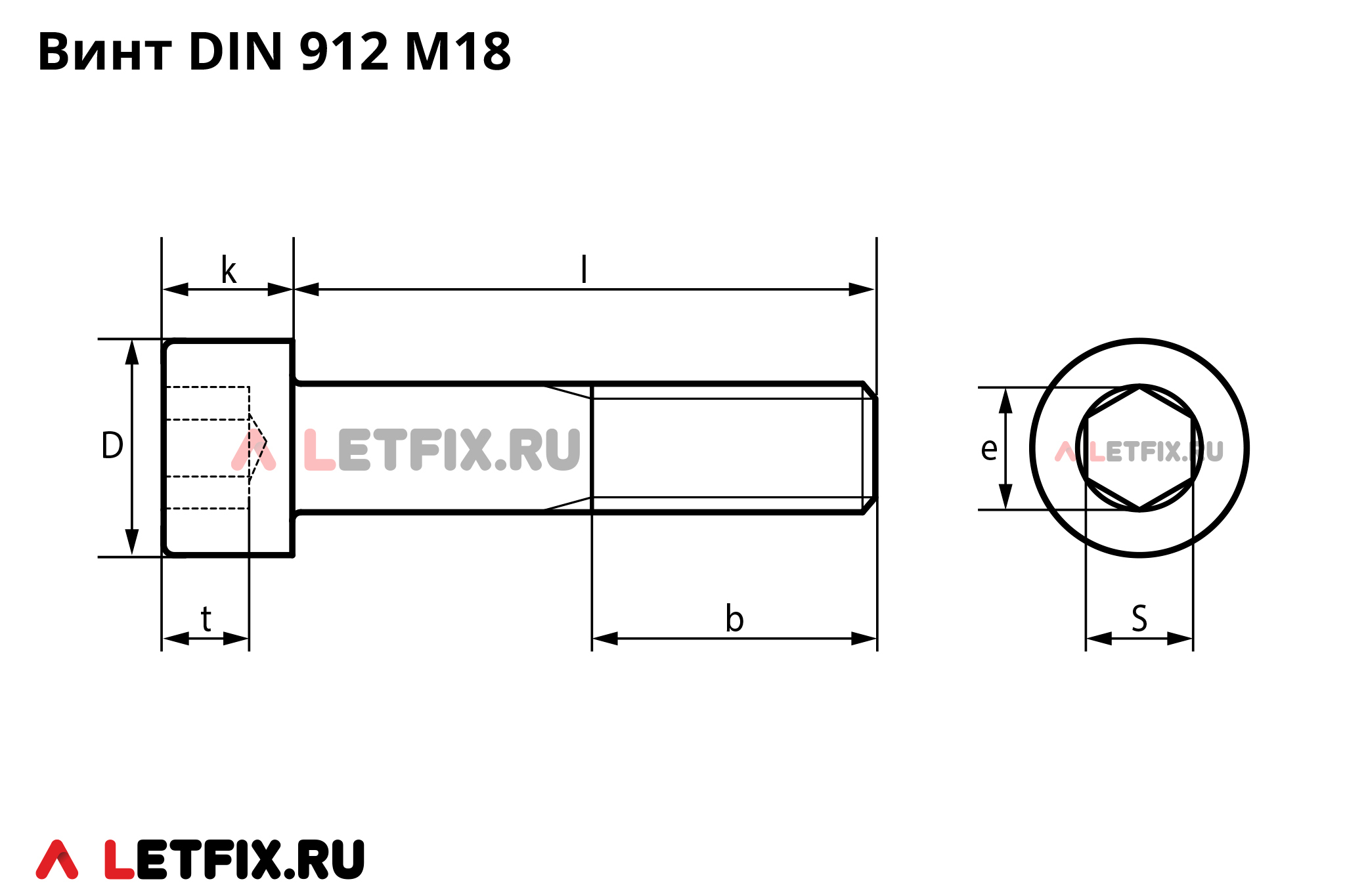

Чертёж и полная таблица: DIN 912 · ГОСТ 11738-84.
Основные размеры винтов М18 DIN 912 (ГОСТ 11738)
| Размер резьбы | Шаг резьбы, в мм | b, длина резьбы, в мм | D, диаметр головки, в мм макс. | k, высота головки, в мм | S, размер ключа SW, в мм | e мин., в мм | t мин., в мм | |
|---|---|---|---|---|---|---|---|---|
| Крупный* | Мелкий** | |||||||
| М18 | 2,5 | 1,5 / 2 | 48 | 27 | 18 | 14 | 16 | 9 |
* – стандартный шаг резьбы. Используется для винтов М18 DIN 912, М18 ГОСТ 11738-84.
** – мелкий шаг резьбы используется для винтов М18 DIN 912, М18 ISO 12474 и М18 ГОСТ Р ИСО 12474-2012.
Винт М18 DIN 912 — аналог винтов М18 ГОСТ 11738-84, ГОСТ Р ИСО 4762-2012 и M18 ISO 4762.
Основные параметры винтов М18 DIN 912 (ГОСТ 11738)

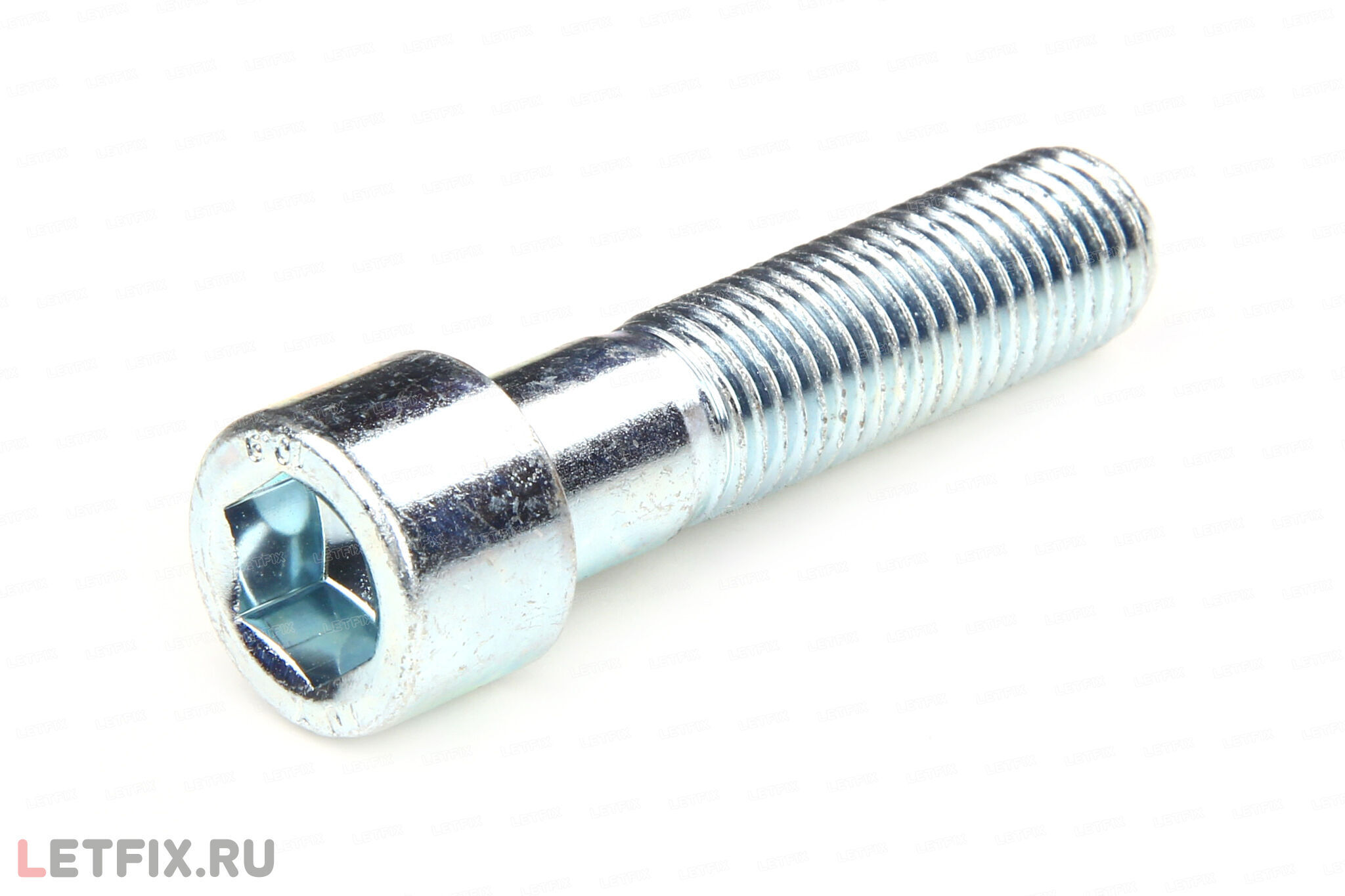

У нас винты DIN 912 с полной резьбой обозначены "п/р", а с неполной — "н/р". В данном разделе представлены винты М18 с цинковым покрытием (как правило электрооцинкованным) и без покрытия.
Материал: углеродистая сталь.

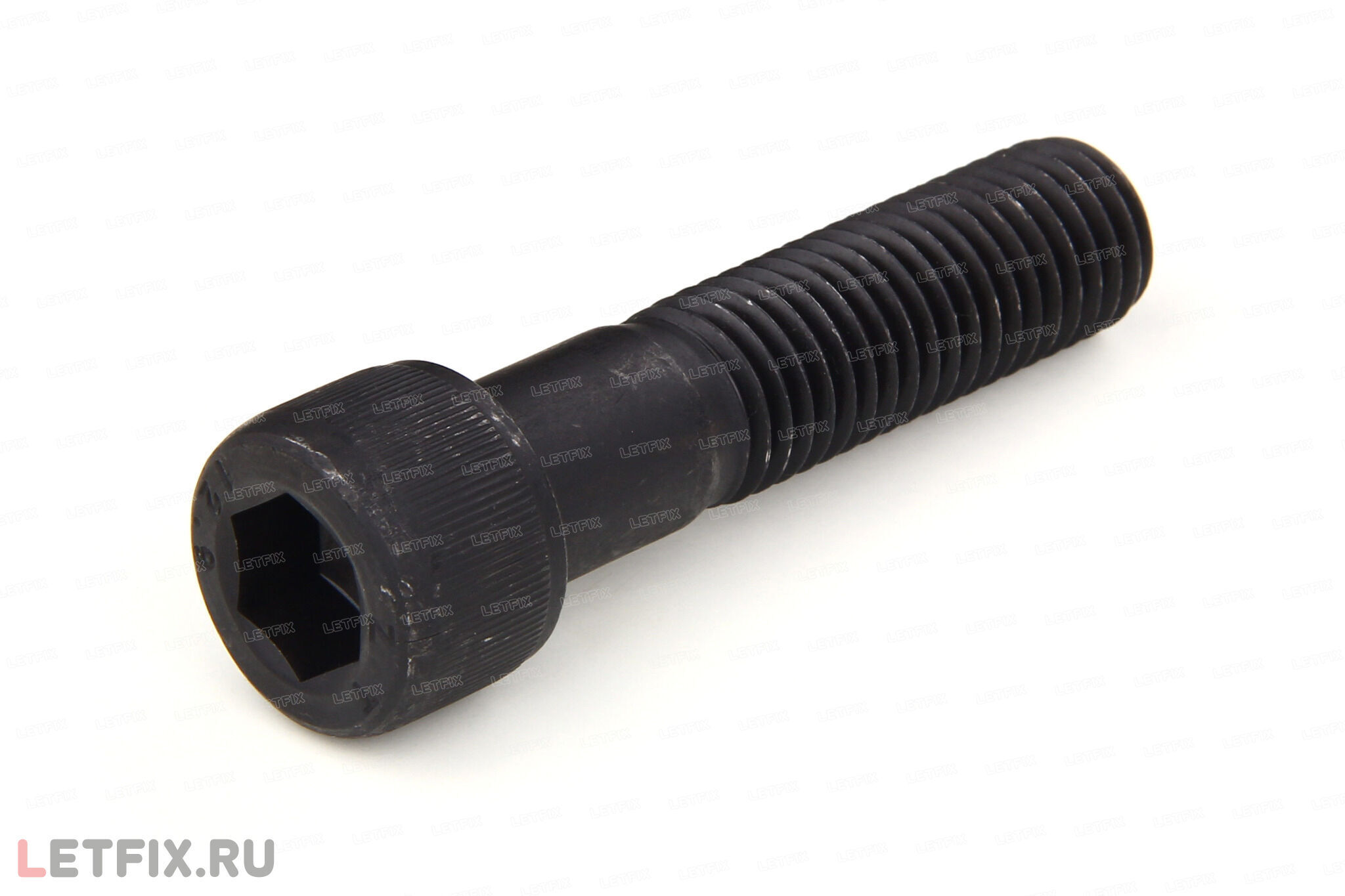

Покрытие: гальваническое цинкование, без покрытия (винты без покрытия могут быть оксидированными).
Класс прочности: 8.8, 10.9 и 12.9.
Диапазон длин: 30–300 мм.
Резьба винта М18
Длина резьбы (b): 48 мм (при длине винта начиная от 70 мм).
Шаг резьбы для крупного шага: 2,5 мм.
Головка винта М18
Высота головки (k): от 17,57 до 18 мм.
Диаметр головки (D): от 26,67 до 27 мм для гладкой головки и от 26,67 до 27,33 мм для головок с насечкой.
Шлиц и применяемый ключ для винта М18 DIN 912
Шлиц: внутренний шестигранник (шестигранное углубление под ключ, Inbus).
Размер применяемого ключа (S): 14 мм (SW14, H18).
Мин. рабочая глубина шлица (t): 9 мм.
Размеры (длины) доступных винтов DIN 912 М18
штуки упаковки
