ГОСТ 11738-84 — винт с цилиндрической головкой с внутренним шестигранником
ГОСТ 11738-84 — винт с цилиндрической головкой с внутренним шестигранником. Используется для соединения элементов конструкций в машиностроении, станкостроении, судостроении, на электротехнических производствах, а также в других промышленных производственных отраслях и в строительстве.
Стандарт ГОСТ 11738-84 регламентирует винты с цилиндрической головкой с внутренним шестигранником класса точности А с размерами резьбы от М3 до М36 включительно.

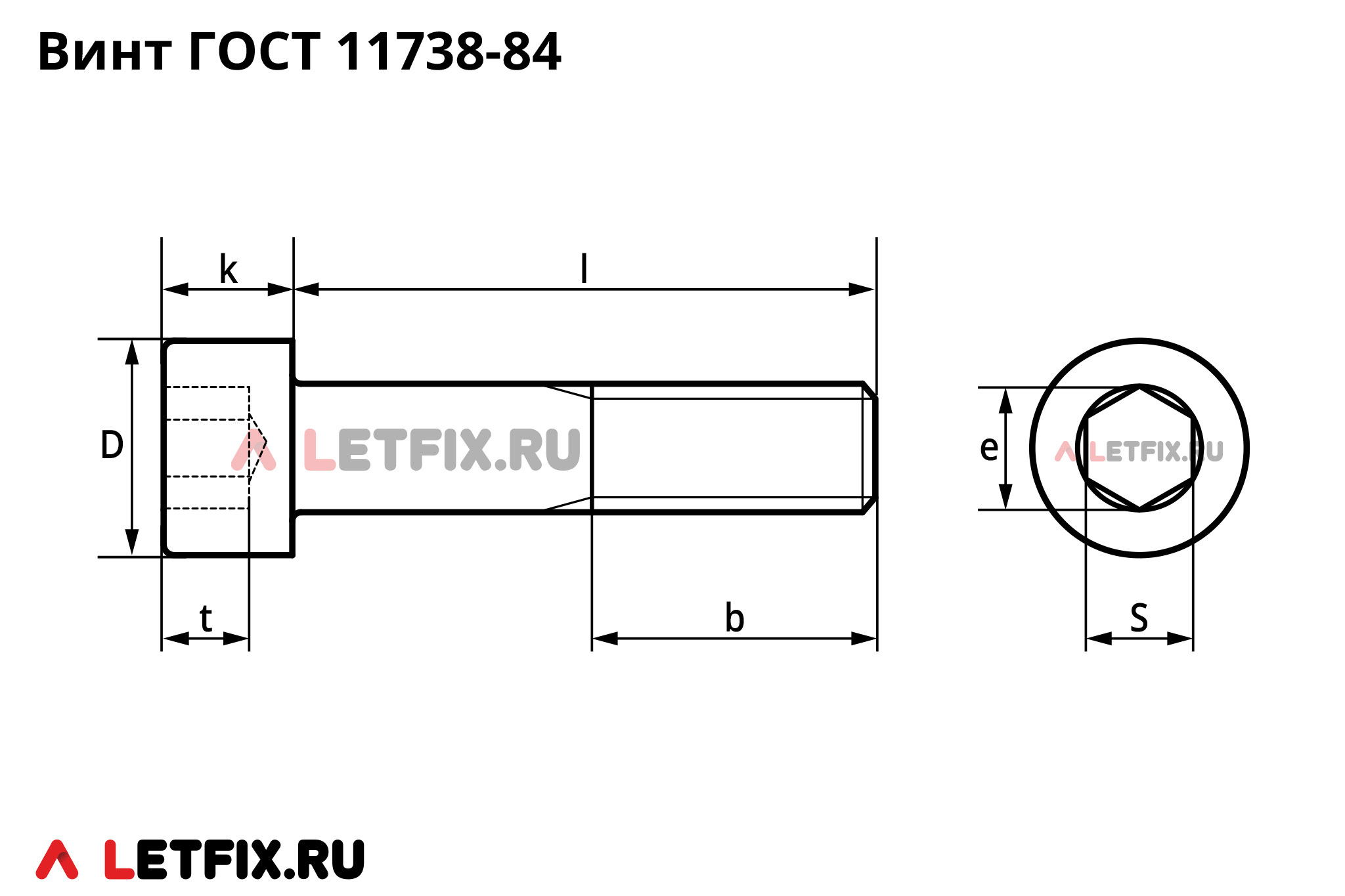

| Размер резьбы | Шаг резьбы, в мм | b, длина резьбы, в мм | D, диаметр головки, в мм макс. | k, высота головки, в мм | S, размер ключа SW, в мм | e мин., в мм | t мин., в мм |
|---|---|---|---|---|---|---|---|
| М3 | 0,5 | 18 | 5,5 | 3 | 2,5 | 2,87 | 1,3 |
| М4 | 0,7 | 20 | 7 | 4 | 3 | 3,44 | 2 |
| М5 | 0,8 | 22 | 8,5 | 5 | 4 | 4,59 | 2,5 |
| М6 | 1 | 24 | 10 | 6 | 5 | 5,73 | 3 |
| М8 | 1,25 | 28 | 13 | 8 | 6 | 6,87 | 4 |
| М10 | 1,5 | 32 | 16 | 10 | 8 | 9,17 | 5 |
| М12 | 1,75 | 36 | 18 | 12 | 10 | 11,45 | 6 |
| М14 | 2 | 40 | 21 | 14 | 12 | 13,74 | 7 |
| М16 | 2 | 44 | 24 | 16 | 14 | 16,02 | 8 |
| М18 | 2,5 | 48 | 27 | 18 | 14 | 16,02 | 9 |
| М20 | 2,5 | 52 | 30 | 20 | 17 | 19,44 | 10 |
| М22 | 2,5 | 56 | 33 | 22 | 17 | 19,44 | 11 |
| М24 | 3 | 60 | 36 | 24 | 19 | 21,73 | 12 |
| М27 | 3 | 66 | 40 | 27 | 19 | 21,73 | 13,5 |
| М30 | 3,5 | 72 | 45 | 30 | 24 | 25,15 | 15,5 |
| М33 | 3,5 | 78 | 50 | 33 | 24 | 27,43 | 18 |
| М36 | 4 | 84 | 54 | 36 | 30 | 30,85 | 19 |
Материалы и покрытие винтов ГОСТ 11738-84

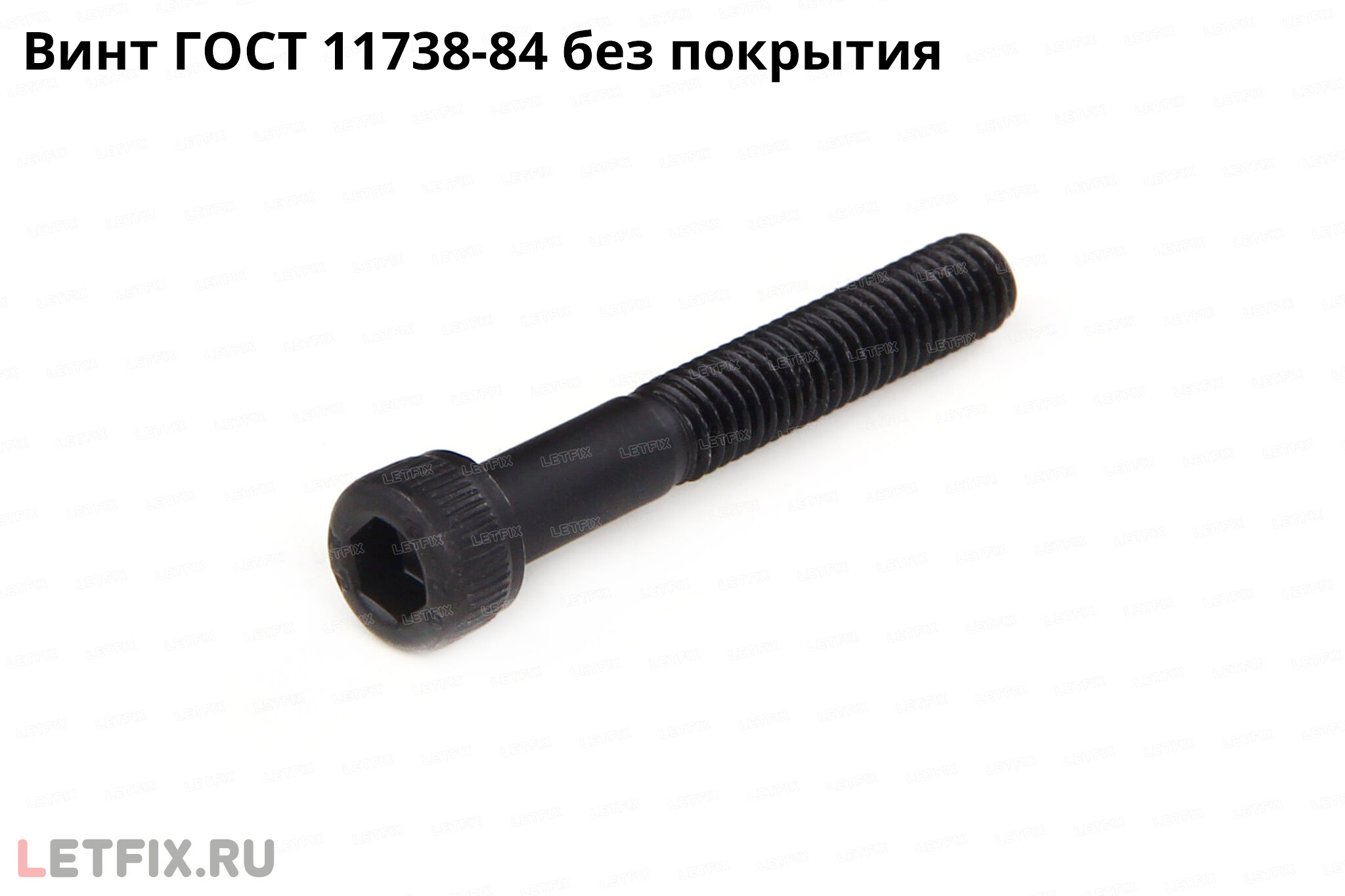

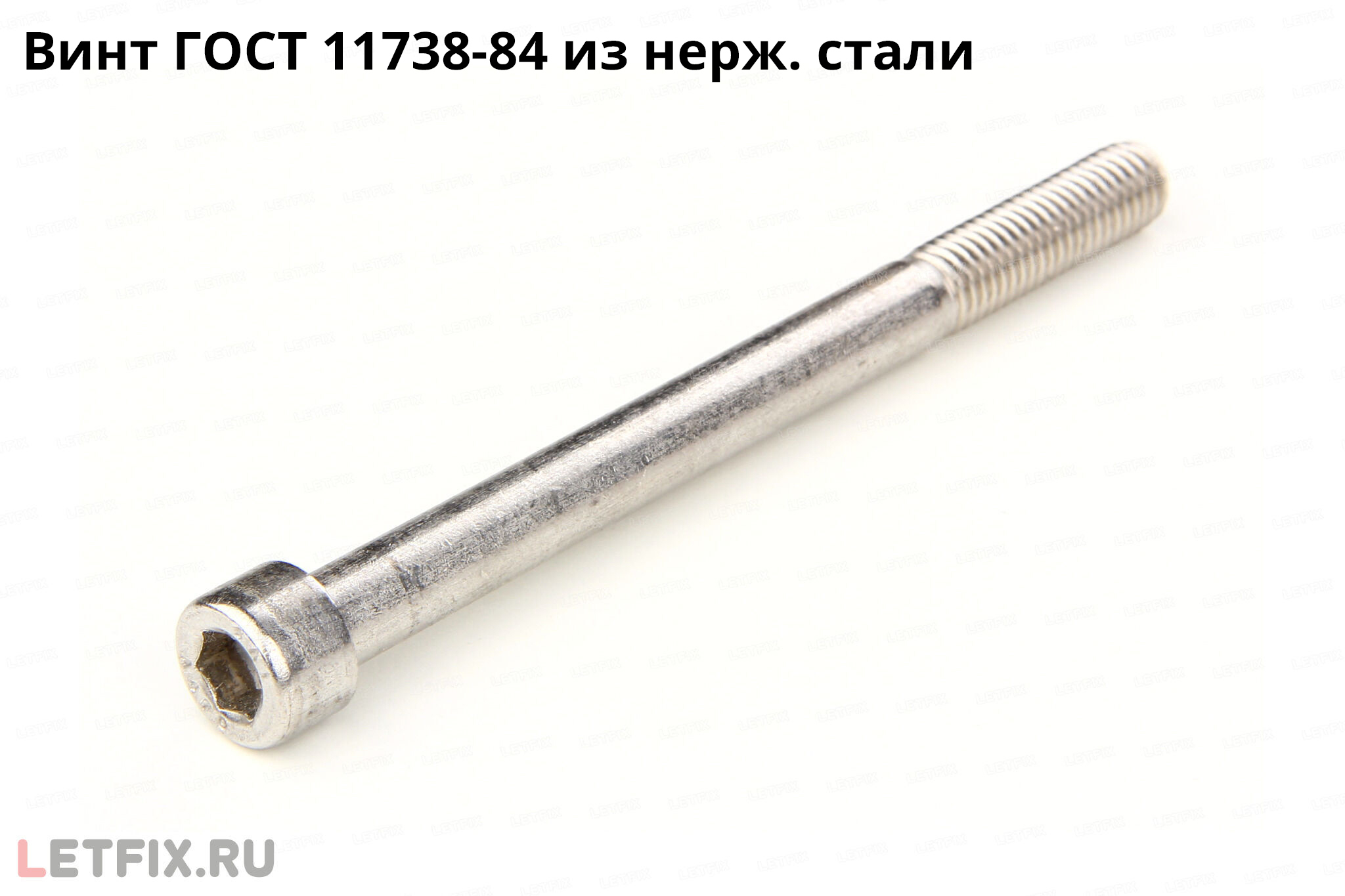

Материалы: углеродистая сталь, нержавеющая сталь.

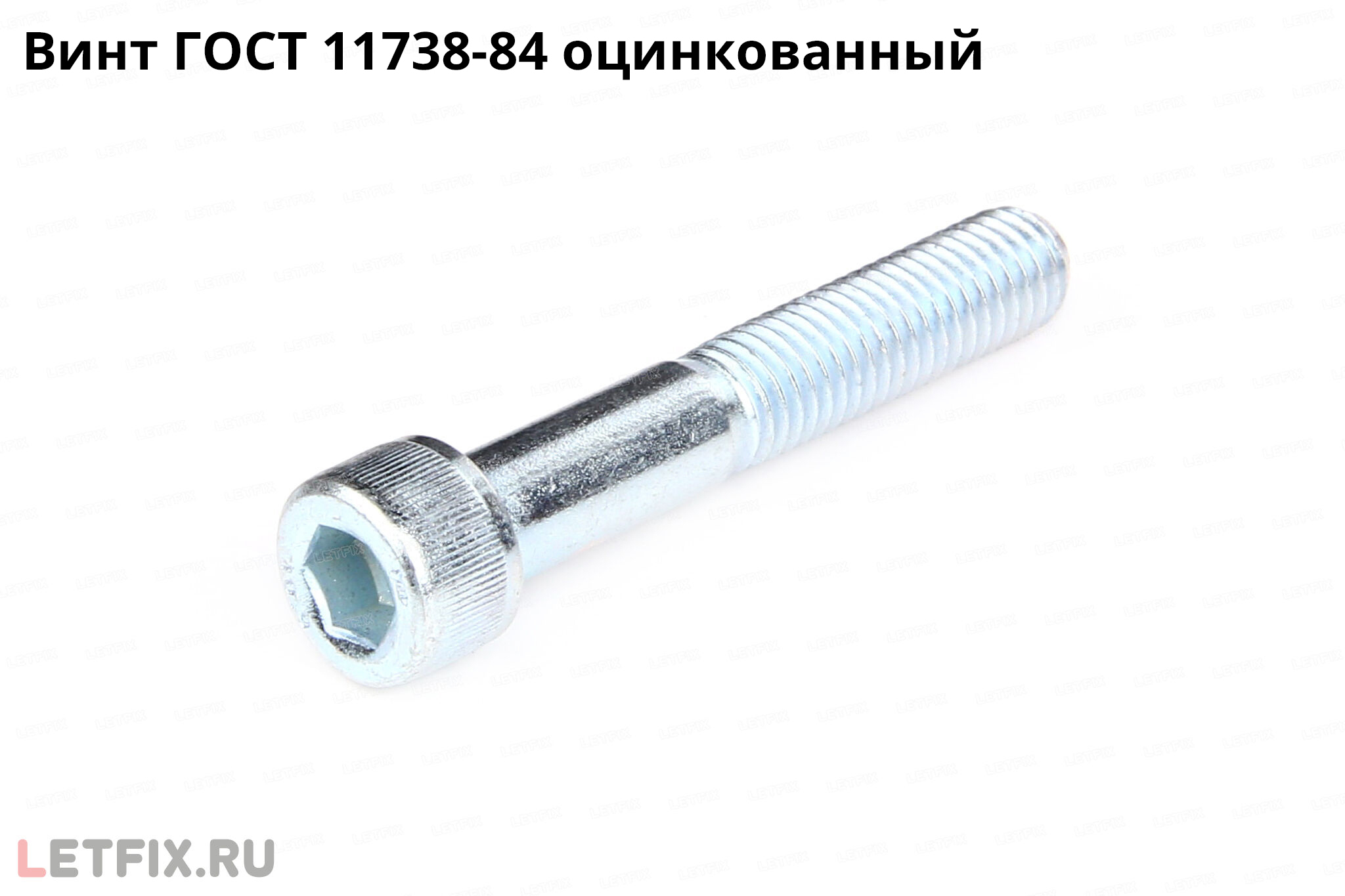

Болты ГОСТ 11738 84 с цилиндрической головкой с внутренним шестигранником, произведённые из углеродистой стали, могут подвергаться процессу фосфатирования, оксидирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного или горячего цинкового покрытия.
Аналоги винтов ГОСТ 11738-84 в стандартах ГОСТ, DIN и ISO
Аналоги винта ГОСТ 11738 в стандартах ГОСТ:
— ГОСТ Р ИСО 4762-2012. Винты ГОСТ Р ИСО 4762 являются аналогом винтов ГОСТ 11738-84, но стандарт ГОСТ Р ИСО 4762 регламентирует винты с размерами резьбы от М1,6 до М64 включительно.
— ГОСТ Р ИСО 12474-2012. Винты ГОСТ Р ИСО 12474-2012 аналогичны винтам ГОСТ 11738-84, но стандарт ГОСТ Р ИСО 12474 регламентирует винты только с мелким шагом резьбы от М8 до М36 включительно.
— ГОСТ Р ИСО 14579-2015. Винты ГОСТ Р ИСО 14579-2015, по размерам головки и тела, соответствует винтам ГОСТ 11738-84, но стандарт ГОСТ Р ИСО 14579 регламентирует винты для звездообразного шлица для размеров резьбы стандартного (крупного) шага от М2 до М20 включительно.
Аналоги винта ГОСТ 11738-84 в стандартах DIN:
— DIN 912. Винты DIN 912 — аналог ГОСТ 11738-84, но стандарт DIN 912 регламентирует винты с мелким и крупным шагом резьбы от М1,4 до М100 включительно.
— DIN EN ISO 4762. Винты DIN EN ISO 4762 являются аналогом винтов ГОСТ 11738-84, но стандарт DIN EN ISO 4762 регламентирует винты с размерами резьбы от М1,6 до М64 включительно.
Аналоги винта ГОСТ 11738-84 в стандартах ISO:
— ISO 4762. Винты ISO 4762 по размерам соответствуют винтам ГОСТ 11738-84. Стандарт ISO 4762 регламентирует винты с размерами резьбы от М1,6 до М64 включительно.
— ISO 12474. Винты ISO 12474 по размерам соответствует винтам ГОСТ 11738-84, но стандарт ISO 12474 регламентирует винты только с мелким шагом резьбы от М8 до М36 включительно.
— ISO 14579. Винты ISO 14579 по размерам головки и тела соответствует винтам ГОСТ 11738-84, но стандарт ISO 14579 регламентирует винты для звездообразного шлица для размеров резьбы стандартного (крупного) шага от М2 до М20 включительно.
