Винты DIN 912 M27 с внутренним шестигранником (ГОСТ 11738-84, ГОСТ Р ИСО 4762-2012)
Винты DIN 912 по размерам резьбы: М1,6 М2 М2,5 М3 М4 М5 М6 М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М33 М36 М42 М48
Винты DIN 912 М27 с цилиндрической головкой с внутренним шестигранником (имбусовые) применяются в машиностроении, приборостроении, станкостроении и других производственных отраслях.
Чертёж и полная таблица: DIN 912 · ГОСТ 11738-84.

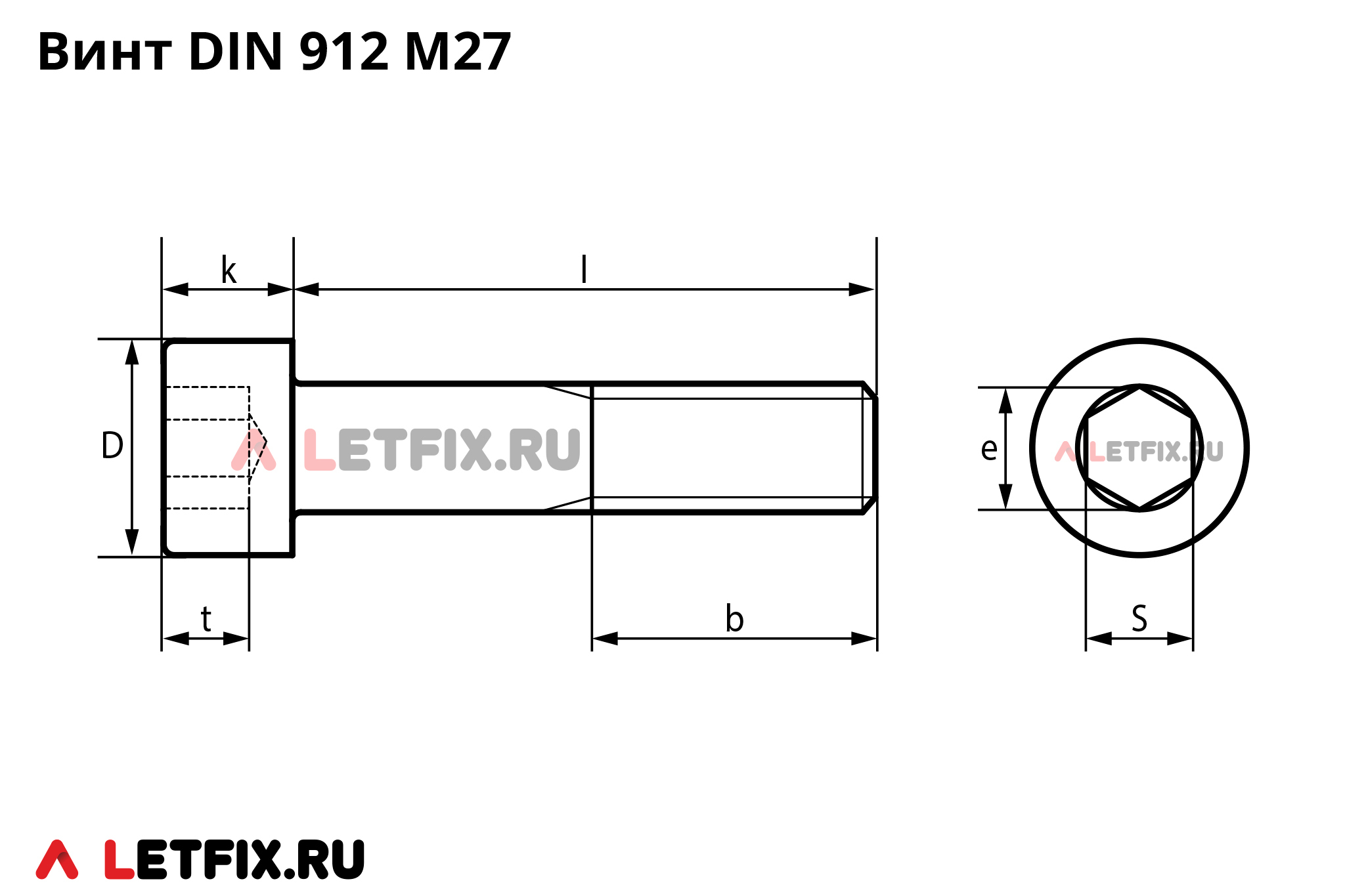

Основные размеры винтов М27 DIN 912 (ГОСТ 11738)
| Размер резьбы | Шаг резьбы, в мм | b, длина резьбы, в мм | D, диаметр головки, в мм макс. | k, высота головки, в мм | S, размер ключа SW, в мм | e мин., в мм | t мин., в мм | |
|---|---|---|---|---|---|---|---|---|
| Крупный* | Мелкий** | |||||||
| М27 | 3 | 2 | 66 | 40 | 27 | 19 | 21,73 | 13,5 |
* – стандартный шаг резьбы. Используется для винтов М27 DIN 912, М27 ГОСТ 11738-84.
** – мелкий шаг резьбы используется для винтов М27 DIN 912, М27 ISO 12474 и М27 ГОСТ Р ИСО 12474-2012.
Винт М27 DIN 912 — аналог винтов М27 ГОСТ 11738-84, ГОСТ Р ИСО 4762-2012 и M27 ISO 4762.
Основные параметры винтов М27 DIN 912 (ГОСТ 11738)

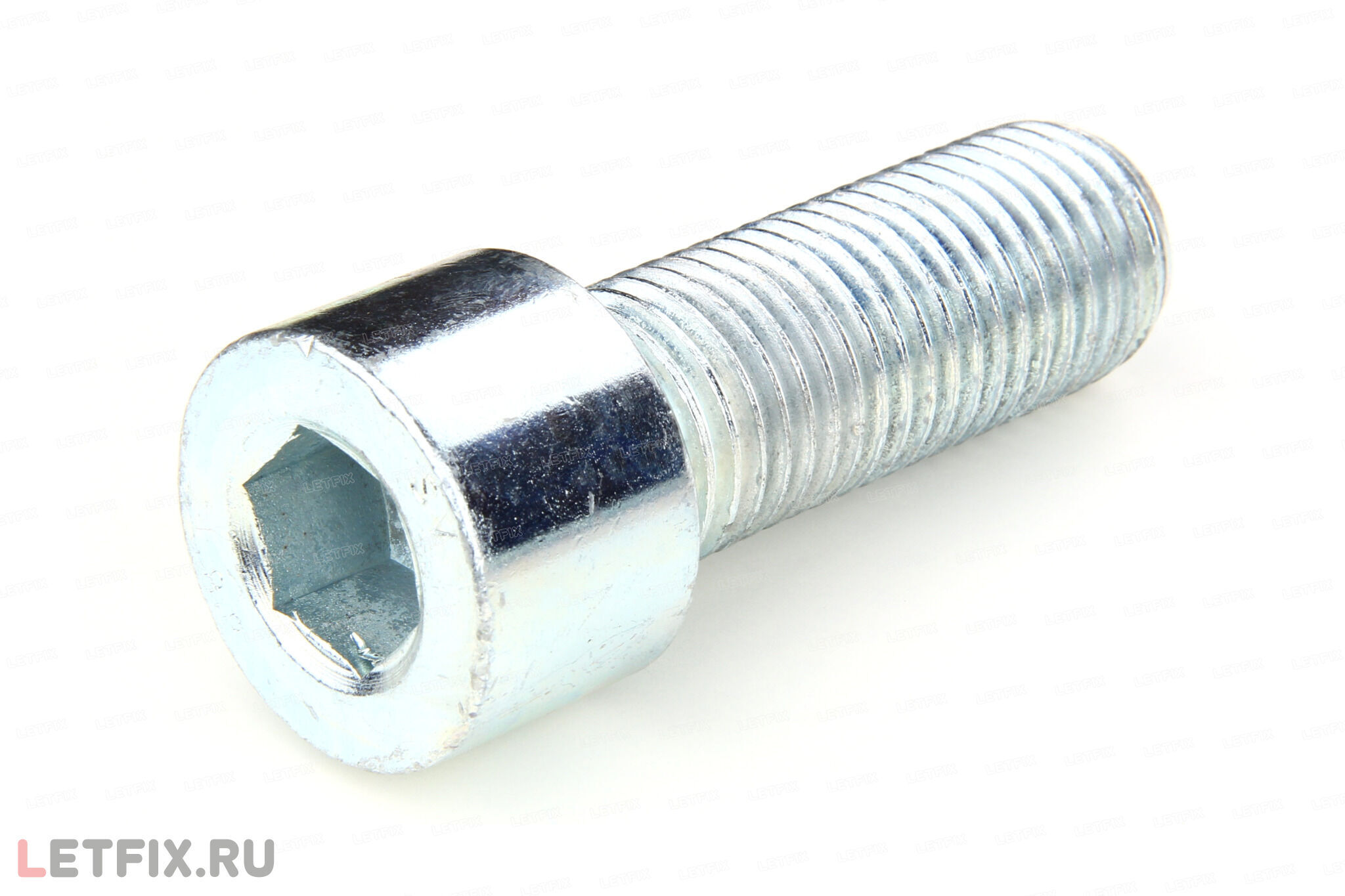

У нас винты DIN 912 с полной резьбой обозначены "п/р", а с неполной — "н/р". В данном разделе представлены винты М27 с цинковым покрытием (как правило электрооцинкованным) и без покрытия.
Материал: углеродистая сталь.

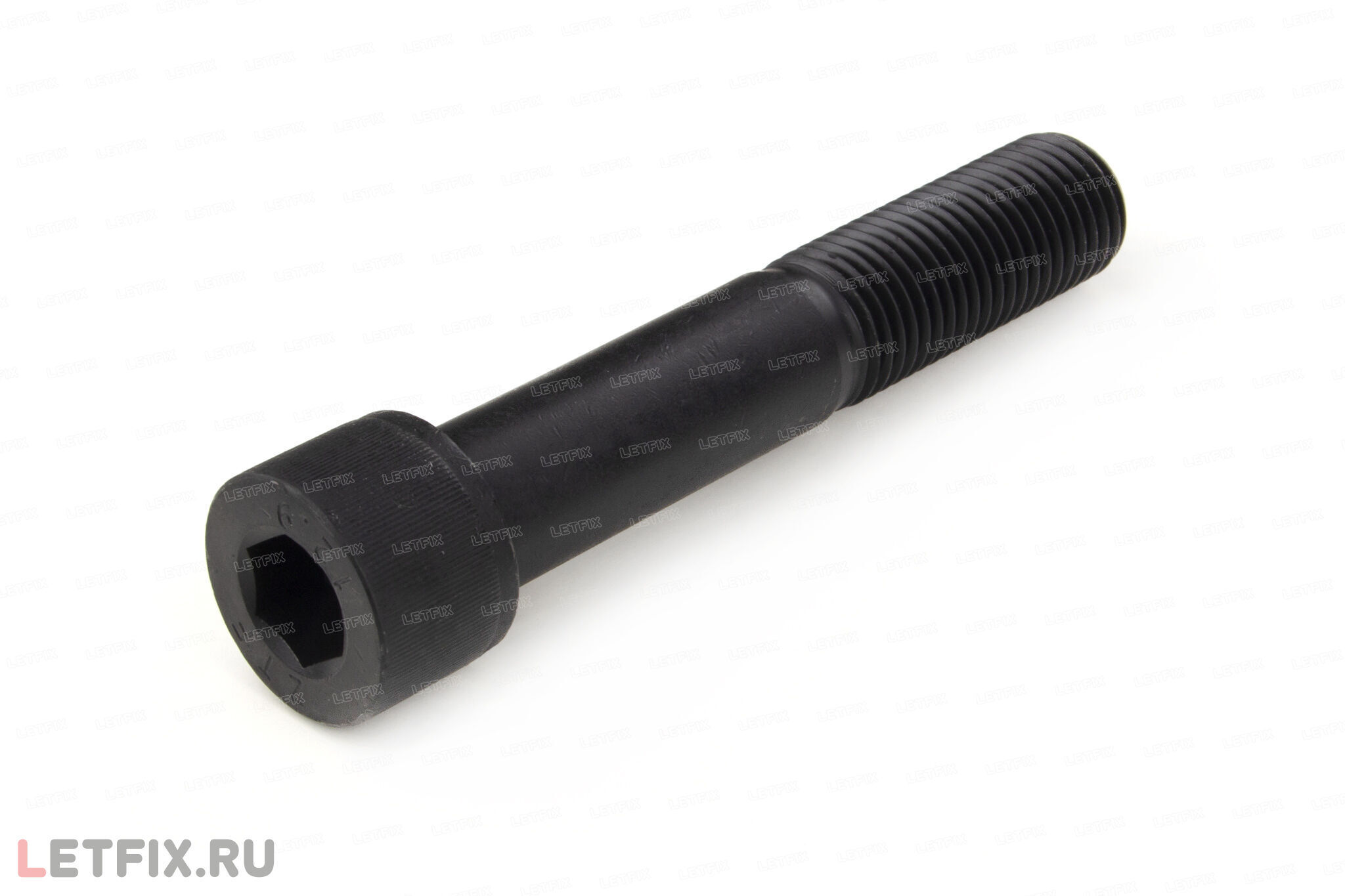

Покрытие: гальваническое цинкование, без покрытия (винты без покрытия могут быть оксидированными).
Класс прочности: 8.8, 10.9 и 12.9.
Диапазон длин: 45–400 мм.
Резьба винта М27
Длина резьбы (b): 66 мм (при длине винта начиная от 100 мм).
Шаг резьбы для крупного шага: 3 мм.
Головка винта М27
Высота головки (k): от 26,48 до 27 мм.
Диаметр головки (D): от 39,61 до 40 мм для гладкой головки и от 39,61 до 40,39 мм для головок с насечкой.
Шлиц и применяемый ключ для винта М27 DIN 912
Шлиц: внутренний шестигранник (шестигранное углубление под ключ, Inbus).
Размер применяемого ключа (S): 19 мм (SW19, H27).
Мин. рабочая глубина шлица (t): 13,5 мм.
Размеры (длины) доступных винтов DIN 912 М27
