Винты DIN 912 M20 с внутренним шестигранником (ГОСТ 11738-84, ГОСТ Р ИСО 4762-2012)
Винты DIN 912 по размерам резьбы: М1,6 М2 М2,5 М3 М4 М5 М6 М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М33 М36 М42 М48

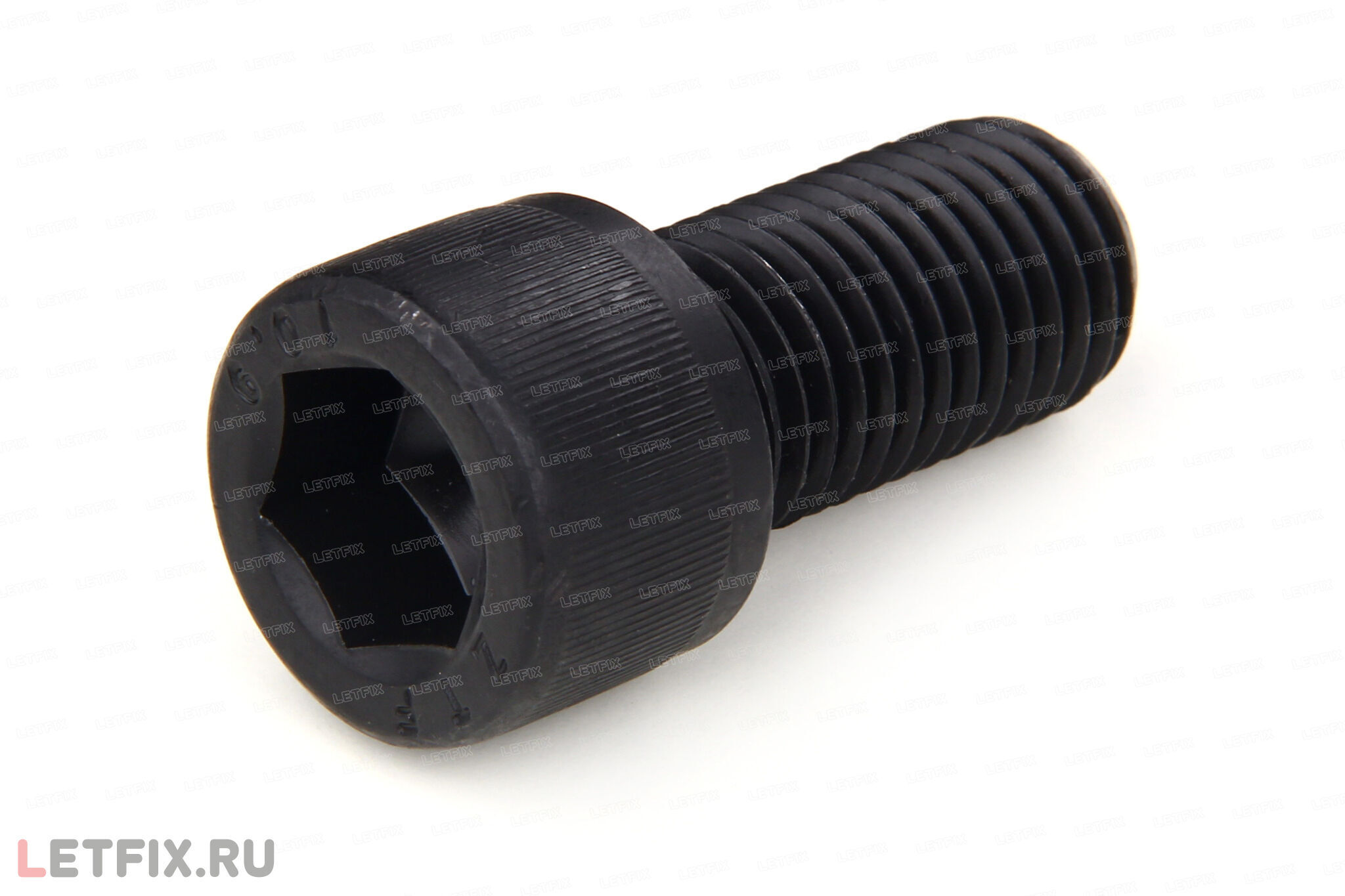

Винты DIN 912 М20 с цилиндрической головкой с внутренним шестигранником (имбусовые) применяются в машиностроении, приборостроении, станкостроении и других производственных отраслях.

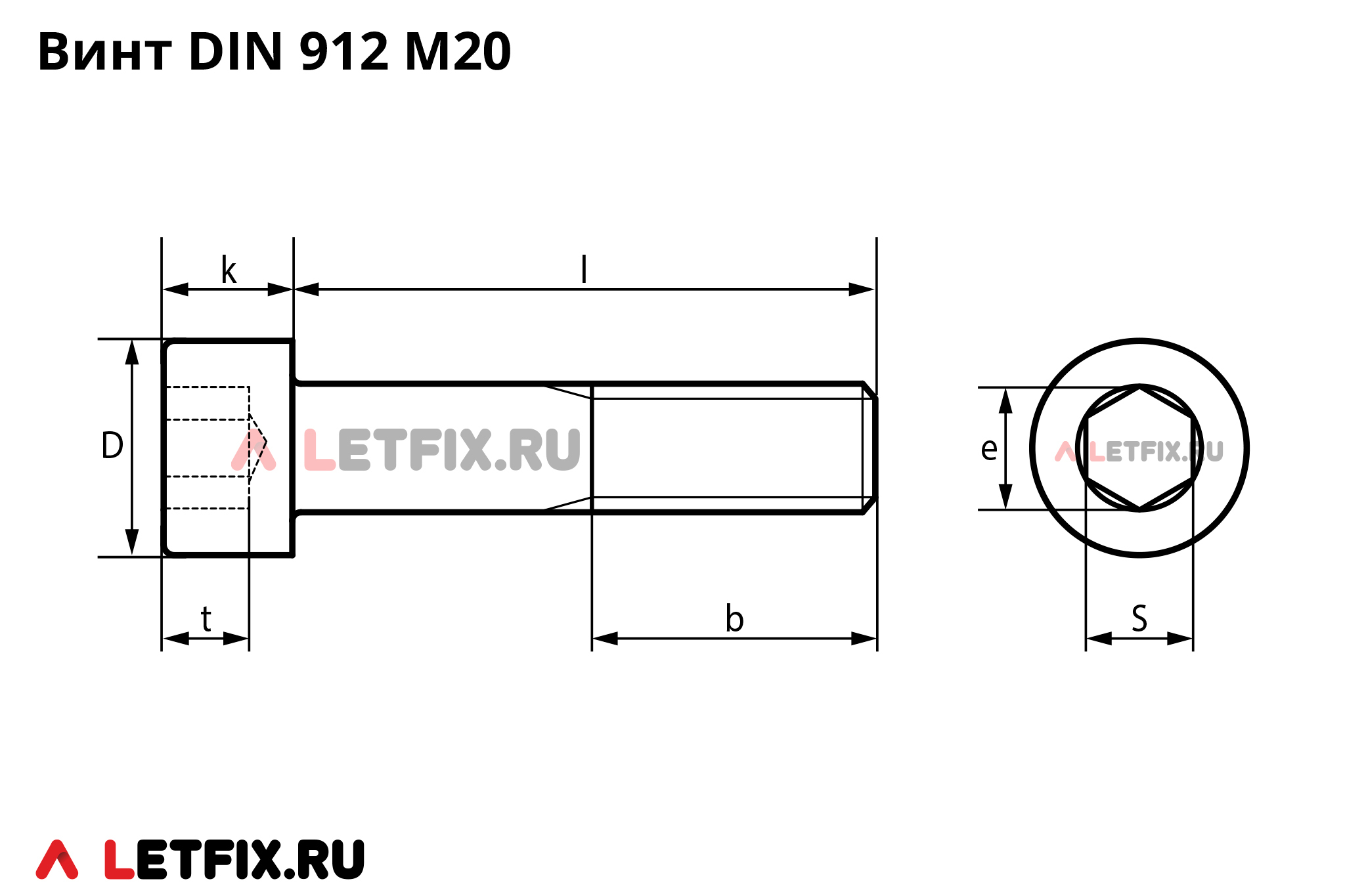

Чертёж и полная таблица: DIN 912 · ISO 4762 · ГОСТ 11738-84.
Основные размеры винтов М20 DIN 912 (ГОСТ 11738)
| Размер резьбы | Шаг резьбы, в мм | b, длина резьбы, в мм | D, диаметр головки, в мм макс. | k, высота головки, в мм | S, размер ключа SW, в мм | e мин., в мм | t мин., в мм | |
|---|---|---|---|---|---|---|---|---|
| Крупный* | Мелкий** | |||||||
| М20 | 2,5 | 1,5 / 2 | 52 | 30 | 20 | 17 | 19,44 | 10 |
* – стандартный шаг резьбы. Используется для винтов М20 DIN 912, М20 ISO 4762, М20 ГОСТ Р ИСО 4762-2012, М20 ГОСТ 11738-84.
** – мелкий шаг резьбы используется для винтов М20 DIN 912, М20 ISO 12474 и М20 ГОСТ Р ИСО 12474-2012.
Винт М20 DIN 912 — аналог винтов М20 ГОСТ 11738-84, ГОСТ Р ИСО 4762-2012 и M20 ISO 4762 для стандартной крупной резьбы, и аналог на винты М20 ГОСТ Р ИСО 12474-2012 и ISO 12474 M20 для мелкого шага резьбы.
Основные параметры винтов М20 DIN 912 (ГОСТ 11738)

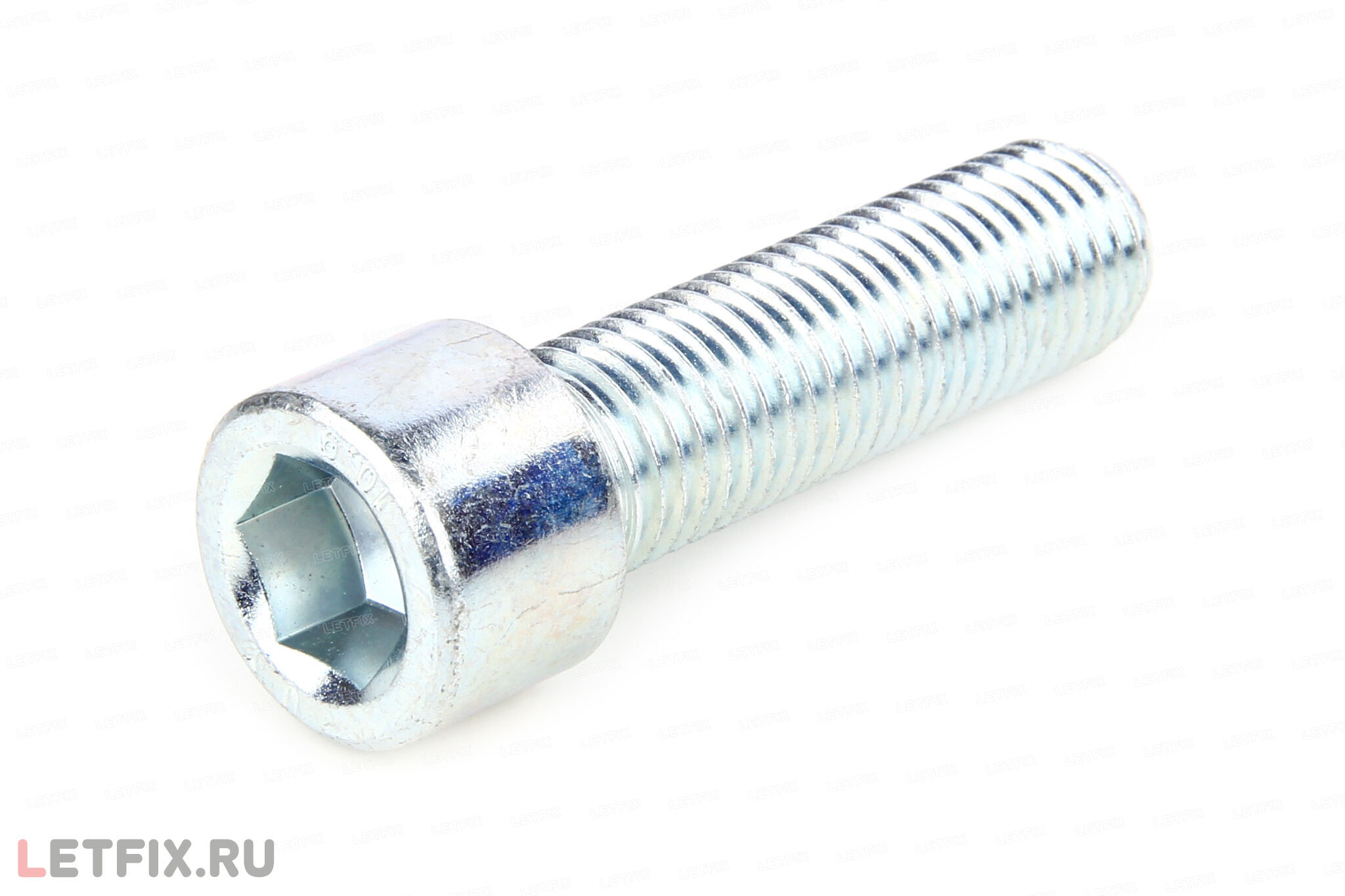

У нас винты DIN 912 с полной резьбой обозначены "п/р", а с неполной — "н/р". В данном разделе представлены винты М20 с цинковым покрытием (как правило электрооцинкованным) и без покрытия.
Материал: углеродистая сталь.
Покрытие: гальваническое цинкование, без покрытия (винты без покрытия могут быть оксидированными).
Класс прочности: 8.8, 10.9 и 12.9.
Диапазон длин: 25–400 мм.
Резьба винта М20
Длина резьбы (b): 52 мм (при длине винта начиная от 80 мм).
Шаг резьбы для крупного шага: 2,5 мм.
Шаг резьбы для мелкого шага: 1,5 и 2 мм.
Головка винта М20
Высота головки (k): от 19,48 до 20 мм.
Диаметр головки (D): от 29,67 до 30 мм для гладкой головки и от 29,67 до 30,33 мм для головок с насечкой.
Шлиц и применяемый ключ для винта М20 DIN 912
Шлиц: внутренний шестигранник (шестигранное углубление под ключ, Inbus).
Размер применяемого ключа (S): 17 мм (SW17, H20).
Мин. рабочая глубина шлица (t): 10 мм.
