Винты DIN 912 M12 с внутренним шестигранником (ГОСТ 11738-84, ГОСТ Р ИСО 4762-2012)
Винты DIN 912 по размерам резьбы: М1,6 М2 М2,5 М3 М4 М5 М6 М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М33 М36 М42 М48
Винты DIN 912 М12 с цилиндрической головкой с внутренним шестигранником (имбусовые) применяются в машиностроении, приборостроении, станкостроении и других производственных отраслях.

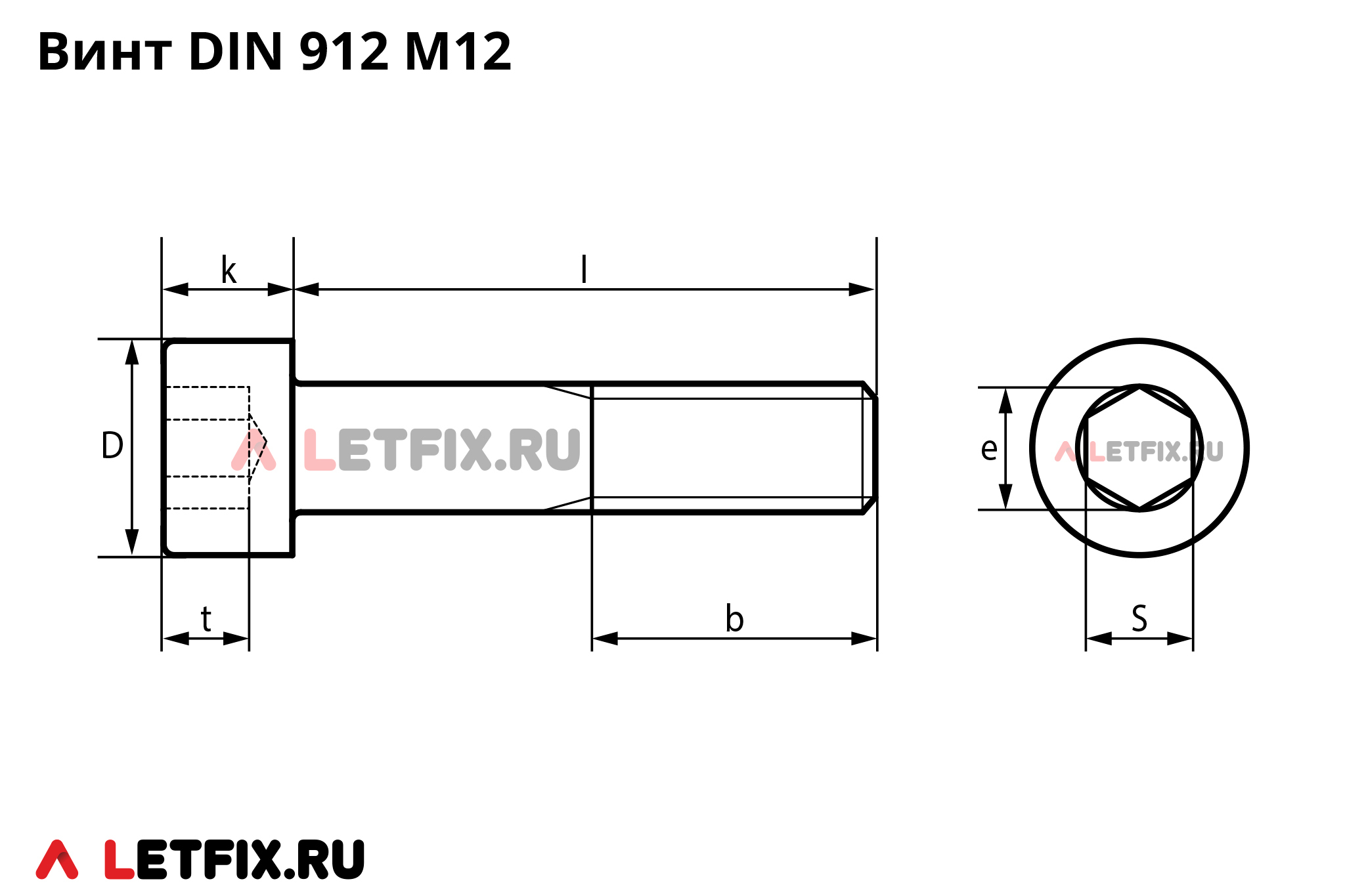

Чертёж и полная таблица: DIN 912 · ISO 4762 · ГОСТ 11738-84.
Основные размеры винтов М12 DIN 912 (ГОСТ 11738)
| Размер резьбы | Шаг резьбы, в мм | b, длина резьбы, в мм | D, диаметр головки, в мм макс. | k, высота головки, в мм | S, размер ключа SW, в мм | e мин., в мм | t мин., в мм | |
|---|---|---|---|---|---|---|---|---|
| Крупный* | Мелкий** | |||||||
| М12 | 1,75 | 1,25 / 1,5 | 36 | 18 | 12 | 10 | 11,43 | 6 |
* – стандартный шаг резьбы. Используется для винтов М12 DIN 912, М12 ISO 4762, М12 ГОСТ Р ИСО 4762-2012, М12 ГОСТ 11738-84.
** – мелкий шаг резьбы используется для винтов М12 DIN 912, М12 ISO 12474 и М12 ГОСТ Р ИСО 12474-2012.
Винт М12 DIN 912 — аналог винтов М12 ГОСТ 11738-84, ГОСТ Р ИСО 4762-2012 и M12 ISO 4762 для стандартной крупной резьбы, и аналог на винты М12 ГОСТ Р ИСО 12474-2012 и ISO 12474 M12 для мелкого шага резьбы.
Основные параметры винтов М12 DIN 912 (ГОСТ 11738)

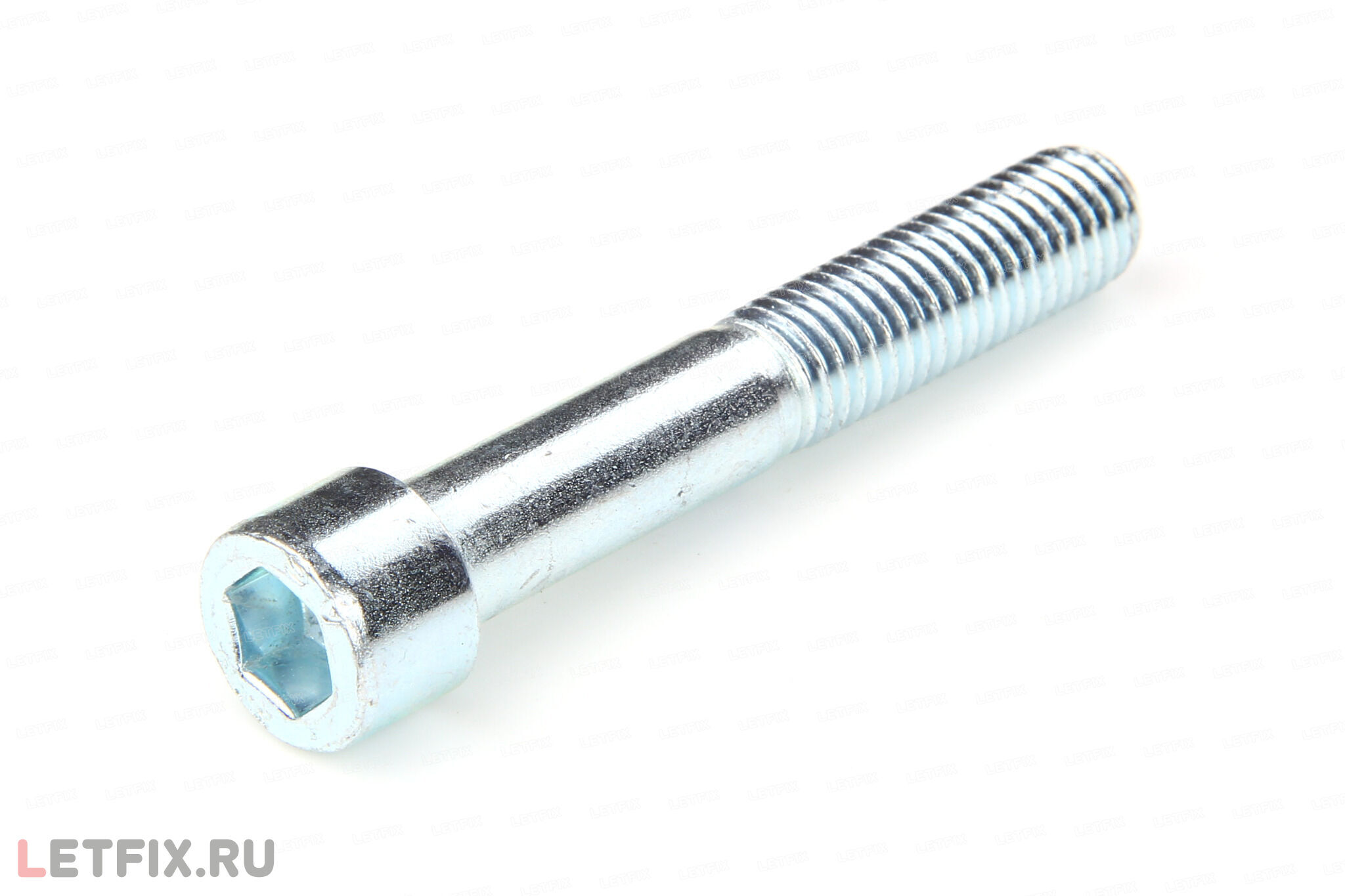

У нас винты DIN 912 с полной резьбой обозначены "п/р", а с неполной — "н/р". В данном разделе представлены винты М12 с цинковым покрытием (как правило электрооцинкованным) и без покрытия.
Материал: углеродистая сталь.

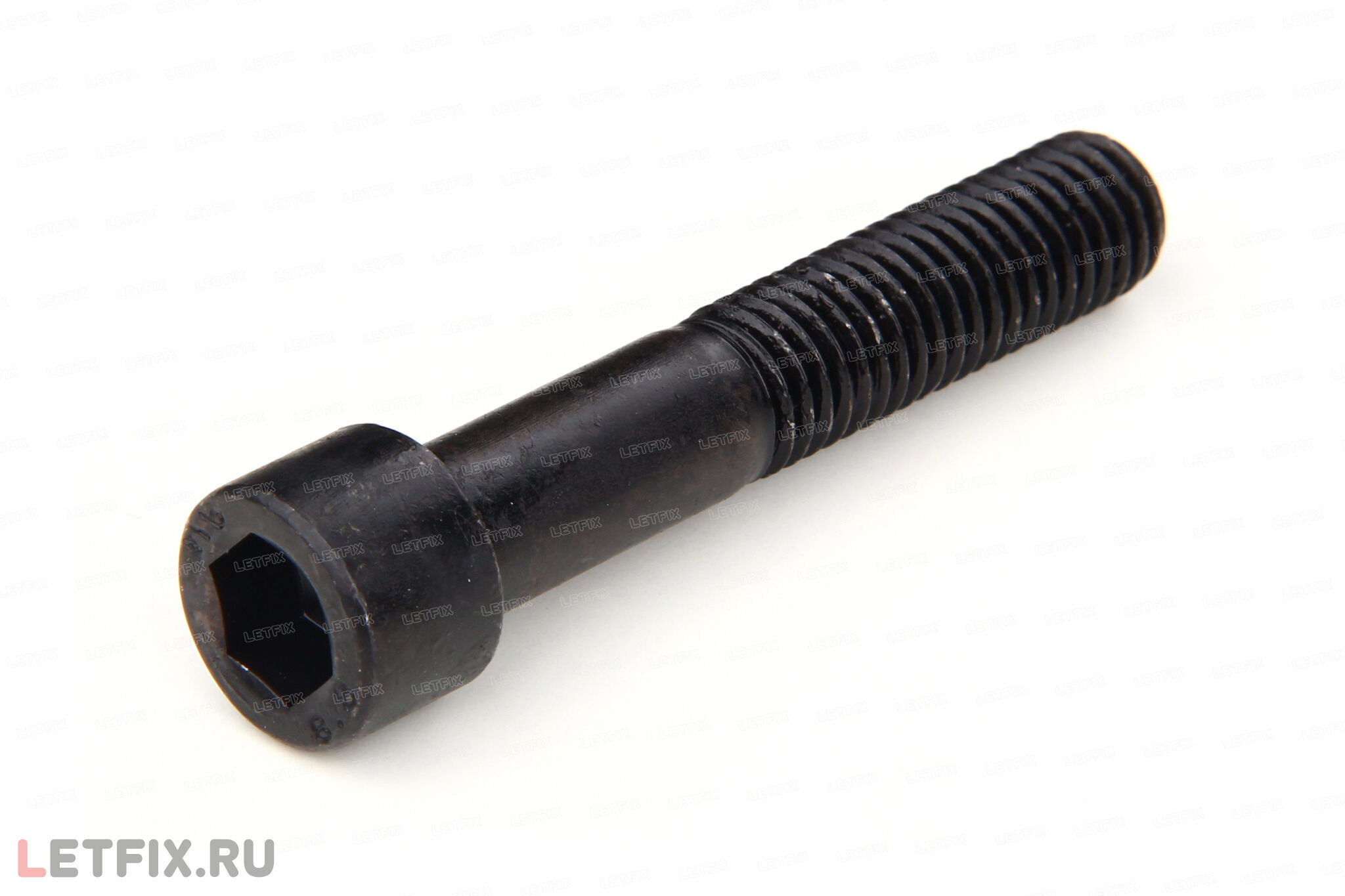

Покрытие: гальваническое цинкование, без покрытия (винты без покрытия могут быть оксидированными).
Класс прочности: 8.8, 10.9 и 12.9.
Диапазон длин: 12–400 мм.
Резьба винта М12
Длина резьбы (b): 36 мм (при длине винта начиная от 55 мм).
Шаг резьбы для крупного шага: 1,75 мм.
Шаг резьбы для мелкого шага: 1,5 и 1,25 мм.
Головка винта М12
Высота головки (k): от 11,57 до 12 мм.
Диаметр головки (D): от 17,73 до 18 мм для гладкой головки и от 17,73 до 18,27 мм для головок с насечкой.
Шлиц и применяемый ключ для винта М12 DIN 912
Шлиц: внутренний шестигранник (шестигранное углубление под ключ, Inbus).
Размер применяемого ключа (S): 10 мм (SW10, H12).
Мин. рабочая глубина шлица (t): 6 мм.
