Винты DIN 912 M48 с внутренним шестигранником (ГОСТ 11738-84, ГОСТ Р ИСО 4762-2012)

Винты DIN 912 по размерам резьбы: М1,6 М2 М2,5 М3 М4 М5 М6 М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М33 М36 М42 М48

Винты DIN 912 М48 с цилиндрической головкой с внутренним шестигранником применяются в машиностроении, приборостроении, станкостроении и других производственных отраслях.

Винт М48 DIN 912 — аналог винтов М48 ГОСТ 11738-84, ГОСТ Р ИСО 4762-2012 и M48 ISO 4762.

Основные параметры винтов М48 DIN 912 (ГОСТ 11738)

У нас винты DIN 912 с полной резьбой обозначены "п/р", а с неполной — "н/р". В данном разделе представлены винты М48 с цинковым покрытием (как правило электрооцинкованным) и без покрытия.

Материал: углеродистая сталь.

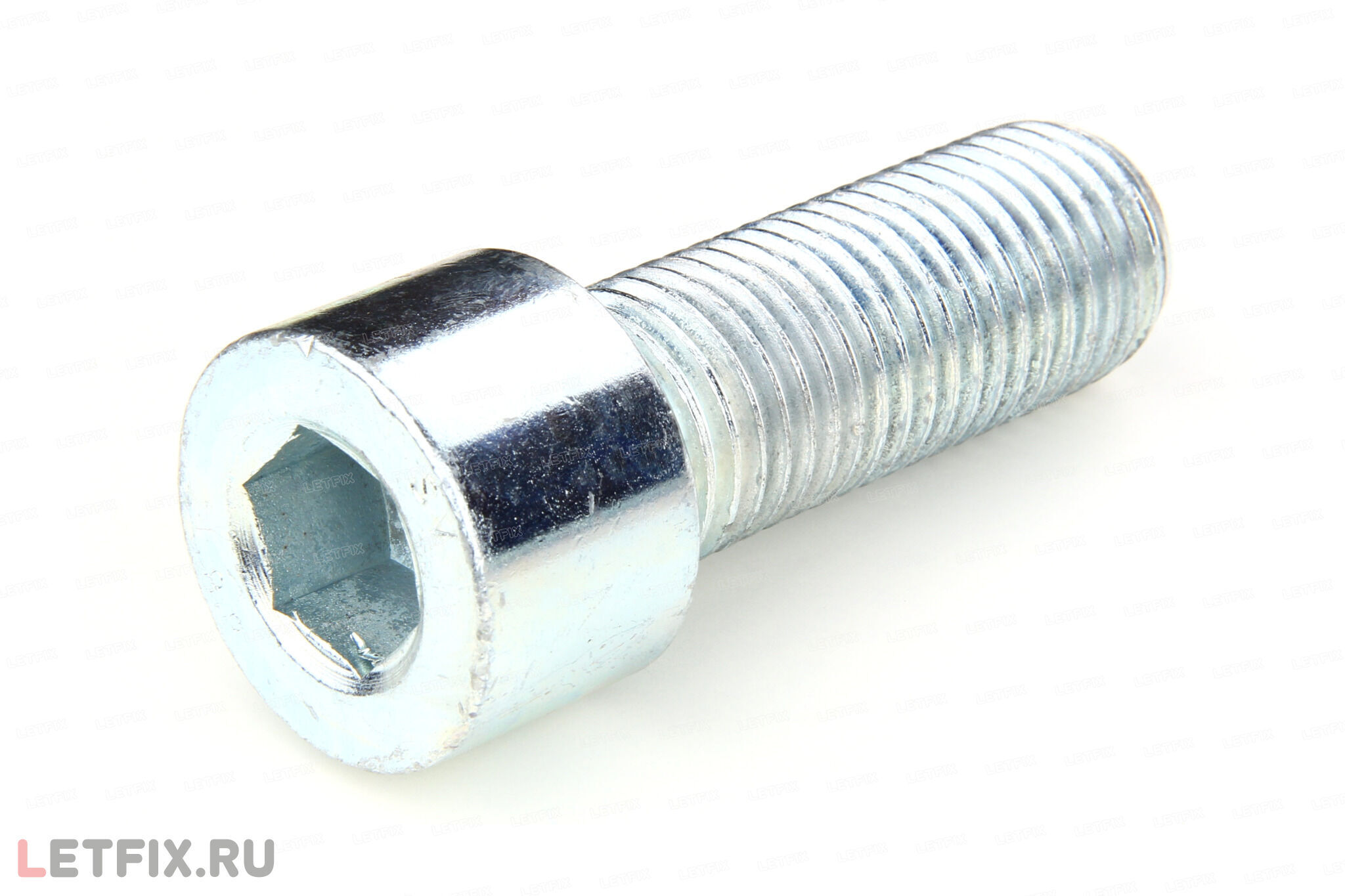

Покрытие: гальваническое цинкование, без покрытия (винты без покрытия могут быть оксидированными).
Класс прочности: 8.8, 10.9 и 12.9.
Диапазон длин: 70–560 мм.

Резьба винта М48

Длина резьбы (b): 108 мм (при длине винта начиная от 160 мм).
Шаг резьбы для крупного шага: 5 мм.

Головка винта М48

Высота головки (k): от 47,38 до 48 мм.
Диаметр головки (D): от 71,54 до 72 мм для гладкой головки и от 71,54 до 72,46 мм для головок с насечкой.

Шлиц и применяемый ключ для винта М48 DIN 912

Шлиц: внутренний шестигранник (шестигранное углубление под ключ, Inbus).
Размер применяемого ключа (S): 41 мм (SW2, H2).
Мин. рабочая глубина шлица (t): 28 мм.

Размеры (длины) доступных винтов DIN 912 М48
