Винты DIN 912 M8 с внутренним шестигранником (ГОСТ 11738-84, ГОСТ Р ИСО 4762-2012)
Винты DIN 912 по размерам резьбы: М1,6 М2 М2,5 М3 М4 М5 М6 М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 М30 М33 М36 М42 М48
Винты DIN 912 М8 с цилиндрической головкой с внутренним шестигранником (имбусовые) применяются в машиностроении, приборостроении, станкостроении и других производственных отраслях.
Чертёж и полная таблица: DIN 912 · ISO 4762 · ГОСТ 11738-84.

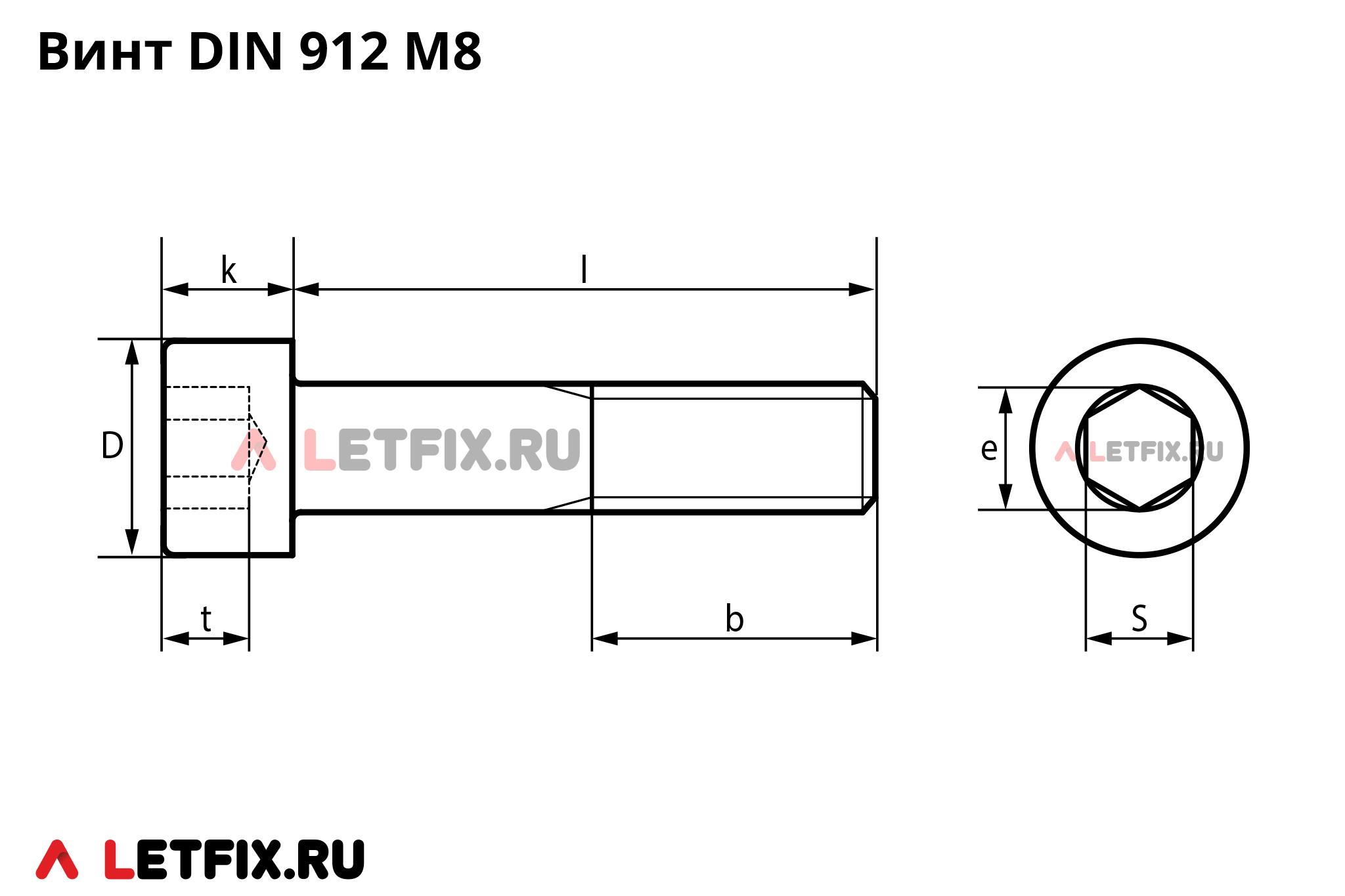

Основные размеры винтов М8 DIN 912 (ГОСТ 11738)
| Размер резьбы | Шаг резьбы, в мм | b, длина резьбы, в мм | D, диаметр головки, в мм макс. | k, высота головки, в мм | S, размер ключа SW, в мм | e мин., в мм | t мин., в мм | |
|---|---|---|---|---|---|---|---|---|
| Крупный* | Мелкий** | |||||||
| М8 | 1,25 | 1 | 28 | 13 | 8 | 6 | 6,86 | 4 |
* — стандартный шаг резьбы. Используется для винтов М8 DIN 912, М8 ISO 4762 и М8 ГОСТ Р ИСО 4762-2012.
** — мелкий шаг резьбы используется для винтов М8 DIN 912, М8 ISO 12474 и М8 ГОСТ Р ИСО 12474-2012.
Основные параметры винтов М8 DIN 912 (ГОСТ 11738)

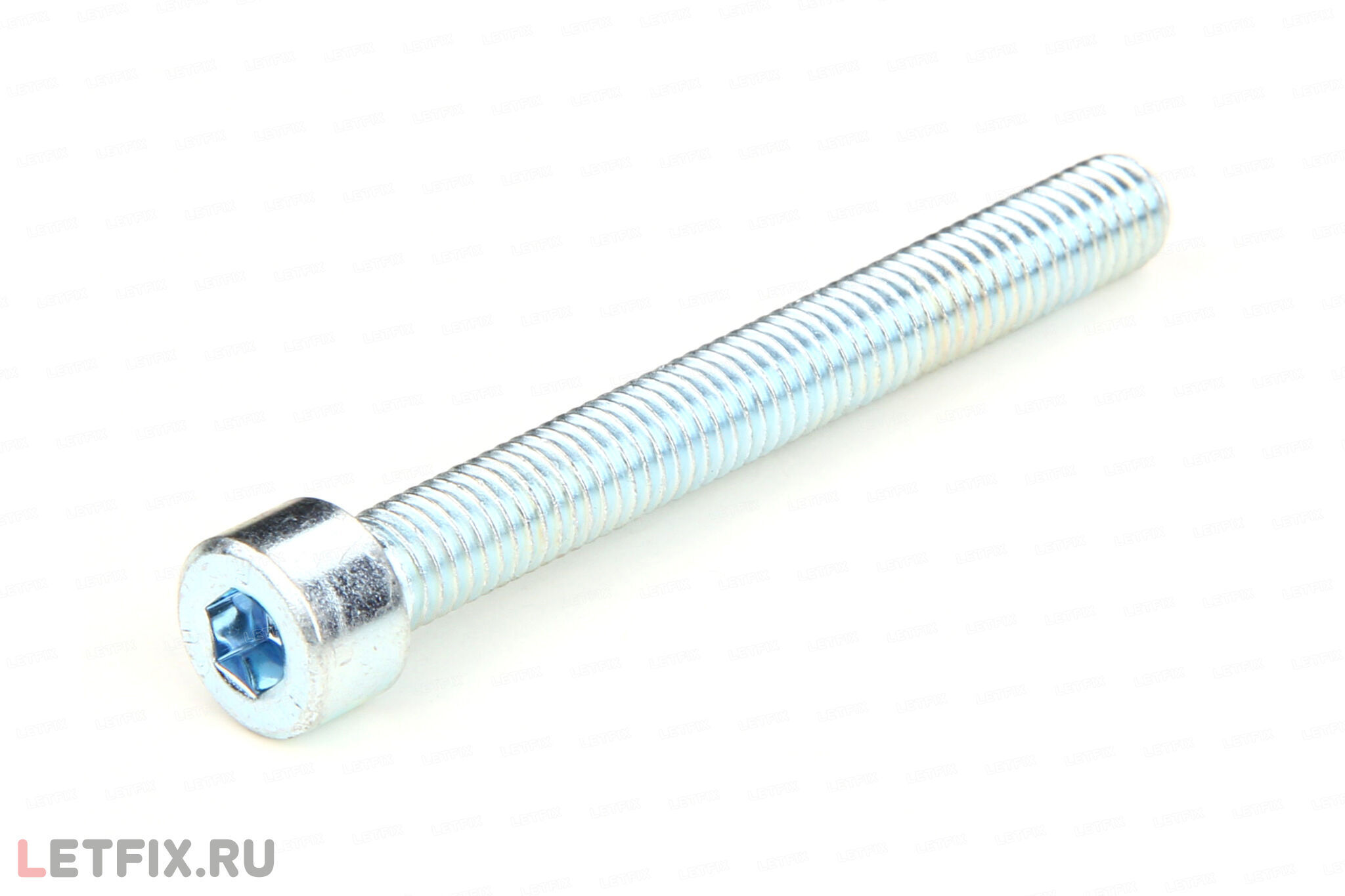

У нас винты М8 ДИН 912 с полной резьбой обозначены "п/р", а с неполной — "н/р". В данном разделе представлены винты М8 с цинковым покрытием (как правило электрооцинкованным) и без покрытия.
Материал: углеродистая сталь.

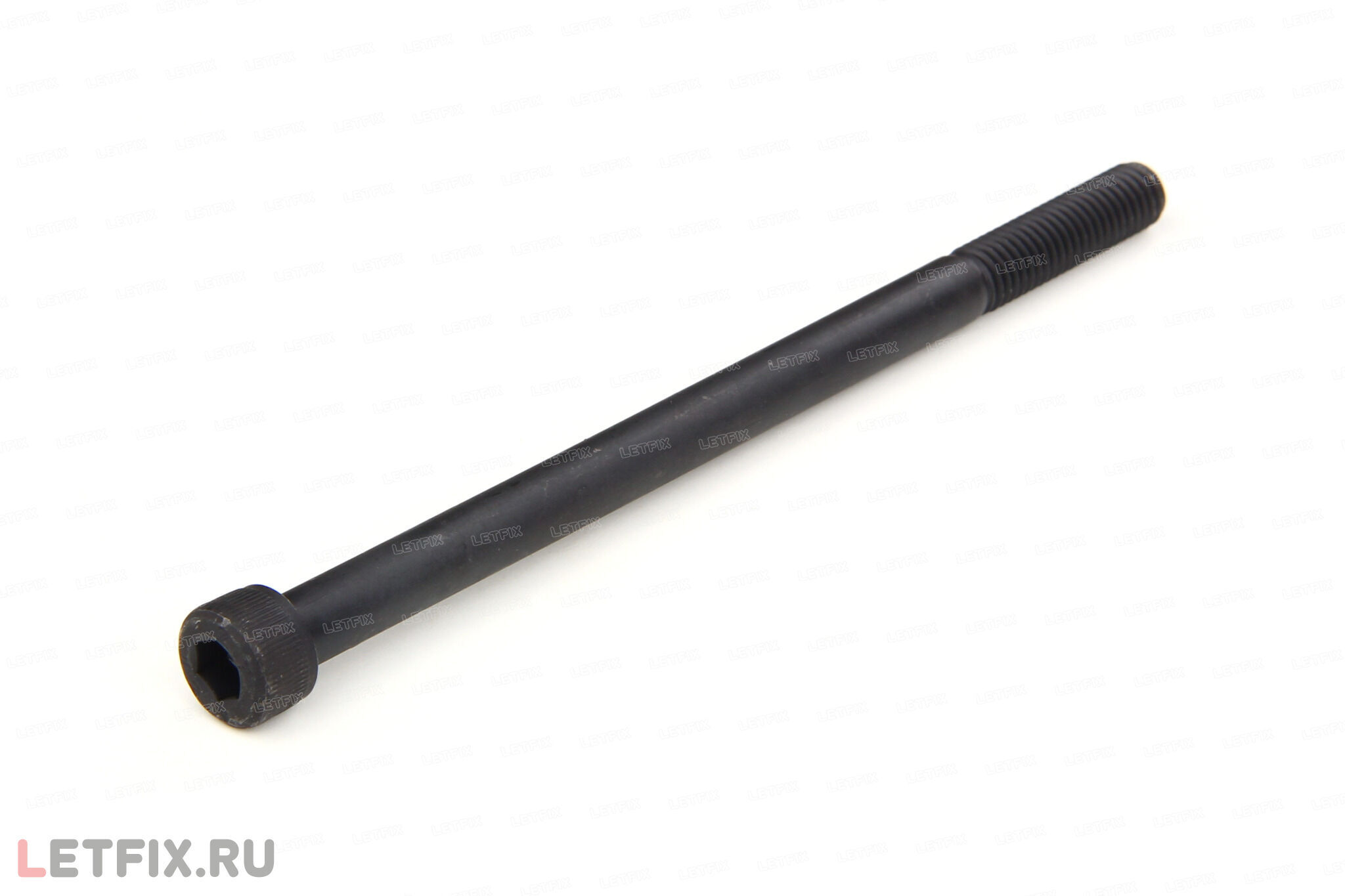

Покрытие: гальваническое цинкование, без покрытия (винты без покрытия могут быть оксидированными).
Класс прочности: 8.8, 10.9 и 12.9.
Диапазон длин: 8–300 мм.
Резьба винта М8
Длина резьбы (b): 28 мм (при длине винта начиная от 40 мм).
Шаг резьбы для крупного шага: 1,25 мм.
Шаг резьбы для мелкого шага: 1 мм.
Головка винта М8
Высота головки (k): от 7,64 до 8 мм.
Диаметр головки (D): от 12,73 до 13 мм для гладкой головки и от 12,73 до 13,27 мм для головок с насечкой.
Шлиц и применяемый ключ для винта М8 DIN 912
Шлиц: внутренний шестигранник (шестигранное углубление под ключ, Inbus).
Размер применяемого ключа (S): 6 мм (SW6, H8).
Мин. рабочая глубина шлица (t): 4 мм.
