ISO 4762 — винт с цилиндрической головкой с внутренним шестигранником
ISO 4762 — винт с цилиндрической головкой с внутренним шестигранником (болт с цилиндрической головкой с внутренним шестигранником). Используются в машиностроении, станкостроении, судостроении, на электротехнических производствах, а также в других промышленных производственных отраслях и в строительстве.
Стандарт ИСО 4762 для винтов с цилиндрической головкой с внутренним шестигранником регламентирует винты класса точности А с крупным (стандартным) шагом резьбы от М1,6 до М64 включительно.

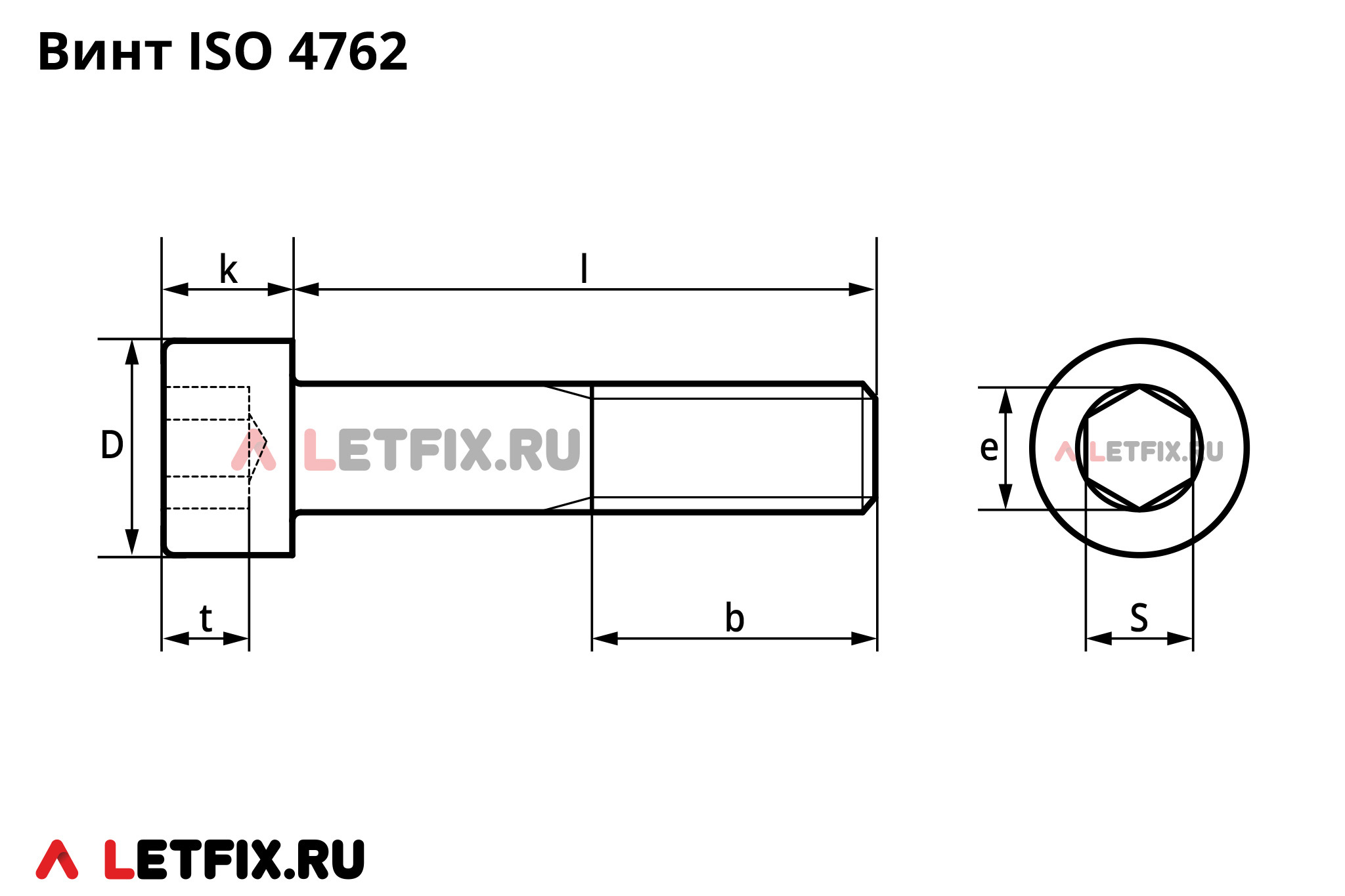

| Размер резьбы | Шаг резьбы, в мм | b, длина резьбы, в мм | D, диаметр головки, в мм | k, высота головки, в мм | S, размер ключа SW, в мм | e мин., в мм | t мин., в мм | ||
|---|---|---|---|---|---|---|---|---|---|
| мин. | макс.* | мин. | макс. | ||||||
| М1,6 | 0,35 | 15 | 2,86 | 3/3,14* | 1,46 | 1,6 | 1,5 | 1,733 | 0,7 |
| М2 | 0,4 | 16 | 3,62 | 3,8/3,98* | 1,46 | 1,6 | 1,5 | 1,733 | 1 |
| М2,5 | 0,45 | 17 | 4,32 | 4,5/4,68* | 1,66 | 1,8 | 2 | 2,3 | 1,1 |
| М3 | 0,5 | 18 | 5,32 | 5,5/5,68* | 2,06 | 2,2 | 2,5 | 2,87 | 1,3 |
| М4 | 0,7 | 20 | 6,78 | 7/7,22* | 2,86 | 3 | 3 | 3,44 | 2 |
| М5 | 0,8 | 22 | 8,28 | 8,5/8,72* | 3,66 | 3,8 | 4 | 4,58 | 2,5 |
| М6 | 1 | 24 | 9,78 | 10/10,22* | 4,36 | 4,5 | 5 | 5,72 | 3 |
| М8 | 1,25 | 28 | 12,73 | 13/13,27* | 5,86 | 6 | 6 | 6,86 | 4 |
| М10 | 1,5 | 32 | 15,73 | 16/16,27* | 7,36 | 7,5 | 8 | 9,15 | 5 |
| М12 | 1,75 | 36 | 17,73 | 18/18,27* | 8,86 | 9 | 10 | 11,43 | 6 |
| М14 | 2 | 40 | 20,67 | 21/21,33* | 10,36 | 10,5 | 12 | 13,72 | 7 |
| М16 | 2 | 44 | 23,67 | 24/24,33* | 11,86 | 12 | 14 | 16 | 8 |
| М20 | 2,5 | 52 | 29,67 | 30/30,33* | 14,86 | 15 | 17 | 19,44 | 10 |
| М24 | 3 | 60 | 35,61 | 36/36,39* | 17,86 | 18 | 19 | 21,73 | 12 |
| М30 | 3,5 | 72 | 44,61 | 45/45,39* | 22,86 | 23 | 24 | 27,43 | 15 |
| М36 | 4 | 84 | 53,54 | 54/54,46* | 27,86 | 28 | 30 | 34,3 | 18 |
| М42 | 4,5 | 96 | 62,54 | 63/63,46* | 32,86 | 33 | 36 | 41,13 | 21 |
| М48 | 5 | 108 | 71,54 | 72/72,46* | 37,86 | 38 | 41 | 46,83 | 24 |
| М56 | 5,5 | 124 | 83,46 | 84/84,54* | 44,36 | 44,5 | 50 | 57,12 | 28 |
| М64 | 6 | 140 | 95,46 | 96/96,54* | 50,86 | 51 | 55 | 62,86 | 32 |
* — максимальный диаметр головки со сноской указан для головки с насечкой. Для головок гладкого исполнения используется число перед "/".
Материалы и покрытие винтов ISO 4762

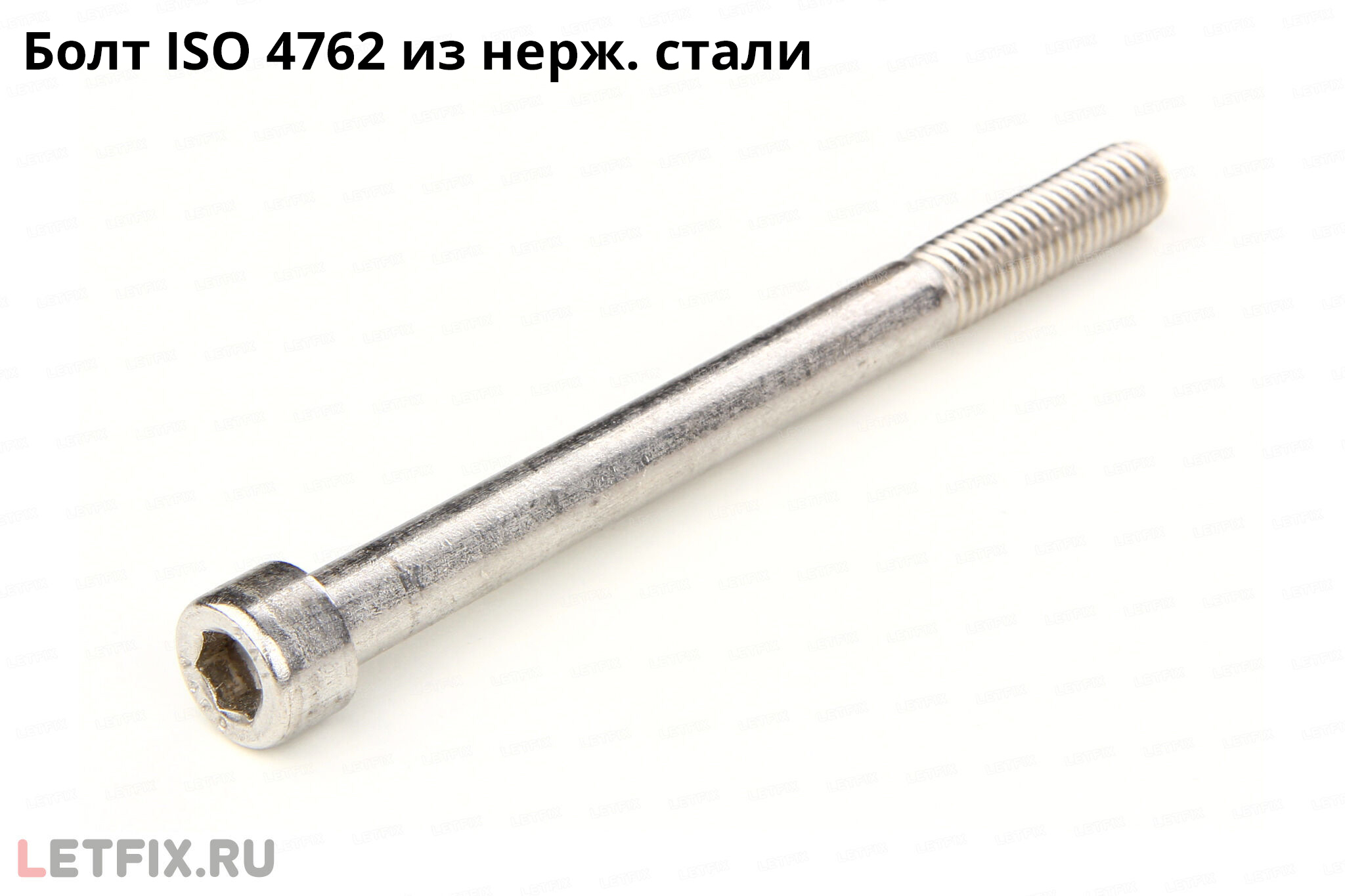

Материалы: углеродистая сталь, нержавеющая сталь, алюминий, медь и другие цветные металлы.

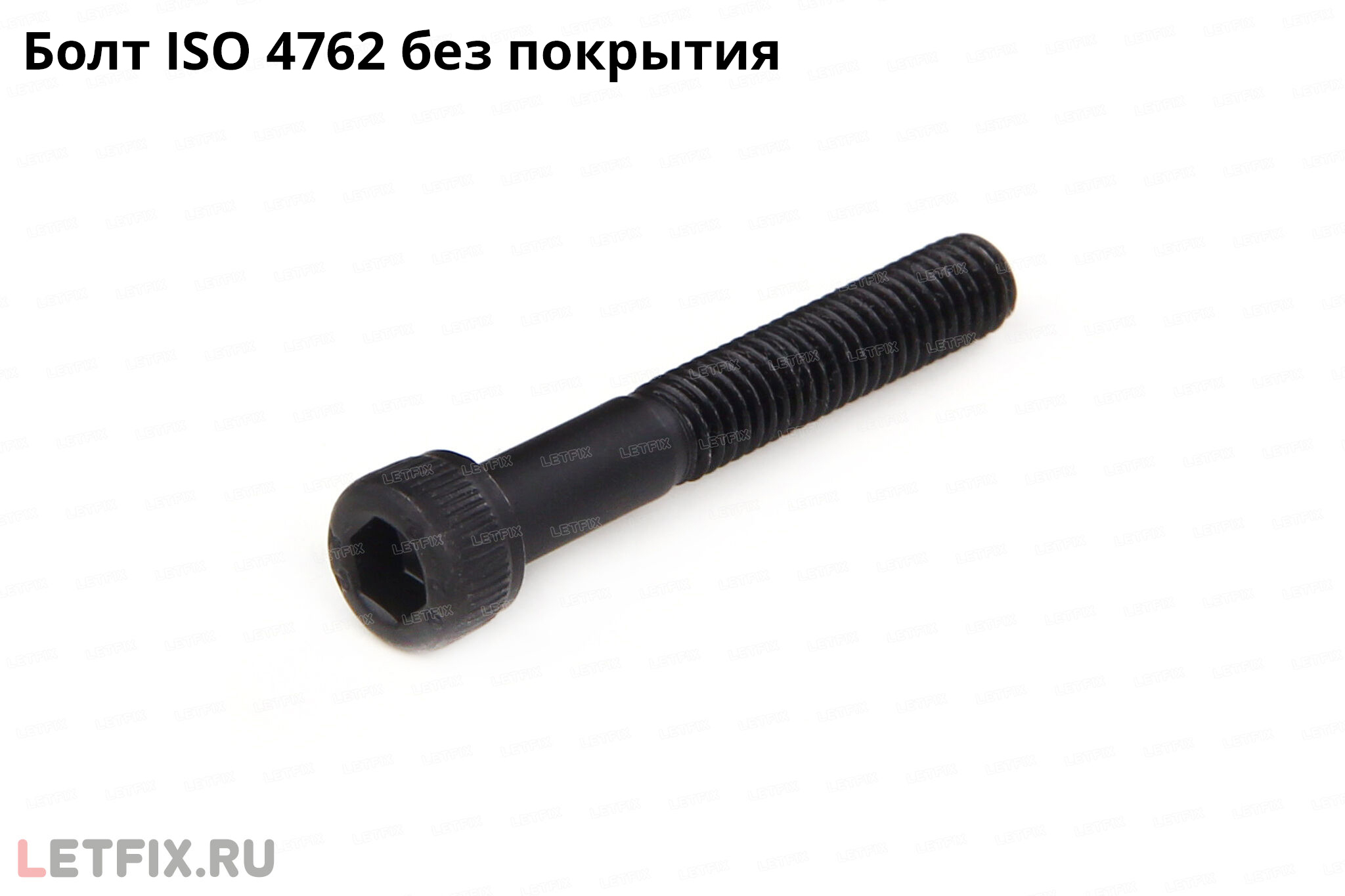

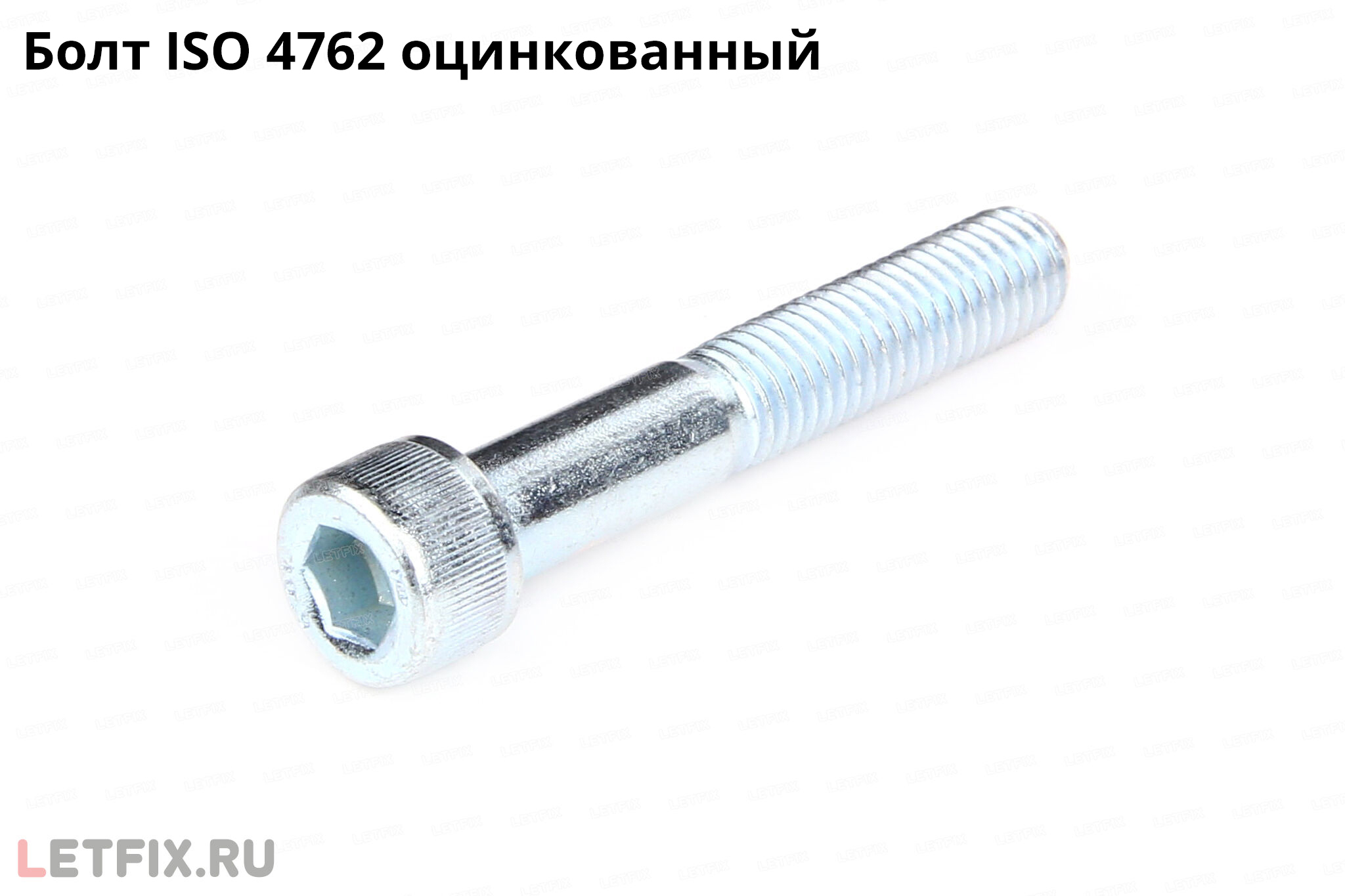

Винты ИСО 4762 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного или горячего цинкового покрытия.
Аналоги винтов ISO 4762 в стандартах ГОСТ, DIN и ISO
Аналоги винта ISO 4762 в стандартах ГОСТ:
— ГОСТ 11738-84. Отечественные винты ГОСТ 11738-84 аналогичны винтам ISO 4762, но стандарт ГОСТ 11738-84 регламентирует винты только с размерами резьбы от М3 до М36 включительно.
— ГОСТ Р ИСО 4762-2012. Винты ГОСТ Р ИСО 4762-2012 являются точным аналогом винтов ISO 4762.
— ГОСТ Р ИСО 12474-2012. Винты ГОСТ Р ИСО 12474-2012 соответствует винтам ISO 4762, но стандарт ГОСТ Р ИСО 12474 регламентирует винты только с мелким шагом резьбы от М8 до М36 включительно.
— ГОСТ Р ИСО 14579-2015. Винты ГОСТ Р ИСО 14579-2015, по размерам головки и тела, полностью соответствует винтам ISO 4762, но стандарт ГОСТ Р ИСО 14579 регламентирует винты для звездообразного шлица для размеров резьбы стандартного (крупного) шага от М2 до М20 включительно.
Аналоги винта ISO 4762 в стандартах DIN:
— DIN 912. Винты DIN 912 по размерам полностью соответствуют винтам ISO 4762, более того, DIN 912 был замещен на DIN EN ISO 4762, который полностью аналогичен ISO 4762 по размерам тела и головки винта. Но стандарт DIN 912 регламентирует винты с мелким и крупным шагом резьбы от М1,4 до М100 включительно.
— DIN EN ISO 4762. Винты DIN EN ISO 4762 являются точным аналогом винтов ISO 4762.
Аналоги винта ISO 4762 в стандартах ISO:
— ISO 12474. Винты ISO 12474 по размерам полностью соответствует винтам ISO 4762, но стандарт ISO 12474 регламентирует винты только с мелким шагом резьбы от М8 до М36 включительно.
— ISO 14579. Винты ISO 14579 по размерам головки и тела винта полностью соответствует винтам ISO 4762, но стандарт ISO 14579 регламентирует винты для звездообразного шлица для размеров резьбы стандартного (крупного) шага от М2 до М20 включительно.
— ISO 21269. Не действует. Винты ISO 21269 по размерам головки и тела винта полностью соответствует винтам ISO 4762, но стандарт ISO 21269 для мелкого шага резьбы был полностью замещён стандартом ISO 12474.
