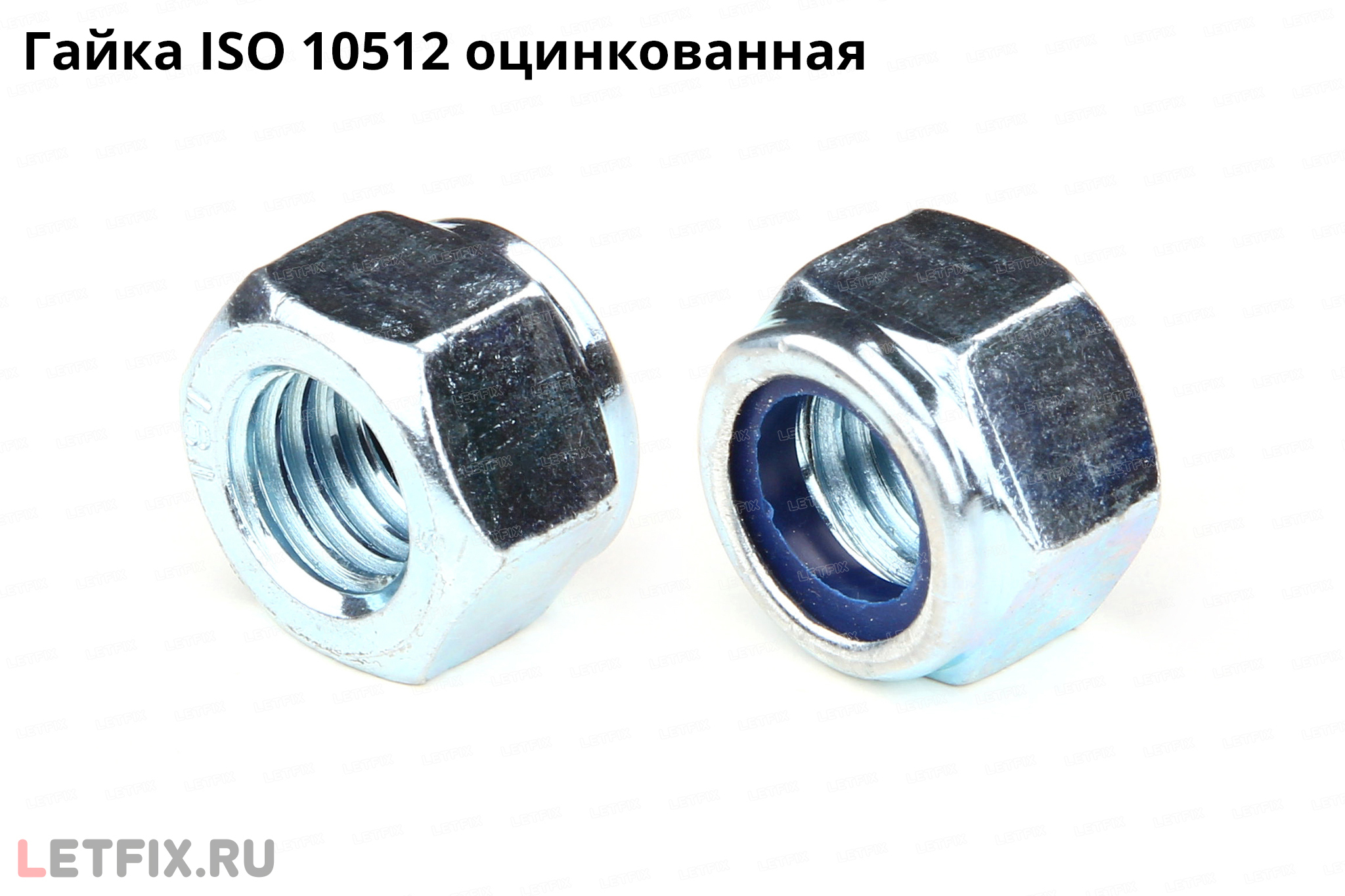

ISO 10512. Гайка шестигранная с нейлоновым кольцом.
ISO 10512 — гайка шестигранная с нейлоновым кольцом. Применяется для монтажа, соединения, крепления элементов конструкций и оборудования совместно с болтами, шпильками с соответствующим размером метрической резьбы.
Гайка с нейлоновым кольцом ISO 10512 производится из углеродистой стали. Оцинкованы.
Имеют класс прочности 8 и 10.
Соответствует ISO 7040 и DIN 6924.
Ниже приведены основные размеры и характеристики гаек ISO 10512.
| Размер резьбы | s | h | m | e |
|---|---|---|---|---|
| М3 | 5,5 | 4,5 | 2,15 | 6,01 |
| М4 | 7 | 6 | 2,9 | 7,66 |
| М5 | 8 | 6,8 | 4,4 | 8,79 |
| М6 | 10 | 6,8 | 4,9 | 11,05 |
| М8 | 13 | 9,5 | 6,44 | 14,38 |
| М10 | 16 | 11,9 | 8,04 | 17,77 |
| М12 | 18 | 14,9 | 10,37 | 20,03 |
| М14 | 21 | 17 | 12,1 | 23,35 |
| М16 | 24 | 19,1 | 14,1 | 26,75 |
| М18 | 27 | 20,6 | 15,1 | 29,56 |
| М20 | 30 | 22,8 | 16,9 | 32,95 |
| М22 | 34 | 24,5 | 18,1 | 37,29 |
| М24 | 36 | 27,1 | 20,2 | 39,55 |
| М27 | 41 | 31 | 22,5 | 45,2 |
| М30 | 46 | 32,6 | 24,3 | 50,85 |
| М33 | 50 | 35,5 | 27,4 | 55,37 |
| М36 | 55 | 38,9 | 29,4 | 60,79 |
| М39 | 60 | 42 | 31,8 | 66,44 |
| М42 | 65 | 45 | 34 | 71,3 |
| М45 | 70 | 48 | 36 | 76,95 |
| М48 | 75 | 50 | 38 | 82,6 |
