ISO 12474 — винт с цилиндрической головкой с внутренним шестигранником с мелким шагом резьбы
ISO 12474 — винт с цилиндрической головкой с внутренним шестигранником с мелким шагом резьбы (болт с цилиндрической головкой с внутренним шестигранником с мелкой резьбой). Применяется в машиностроении, станкостроении, судостроении, на электротехнических производствах, а также в других промышленных производственных отраслях и в строительстве.
Стандарт ИСО 12474 для винтов с цилиндрической головкой с внутренним шестигранником регламентирует винты класса точности А с мелким шагом резьбы от М8 до М36 включительно.

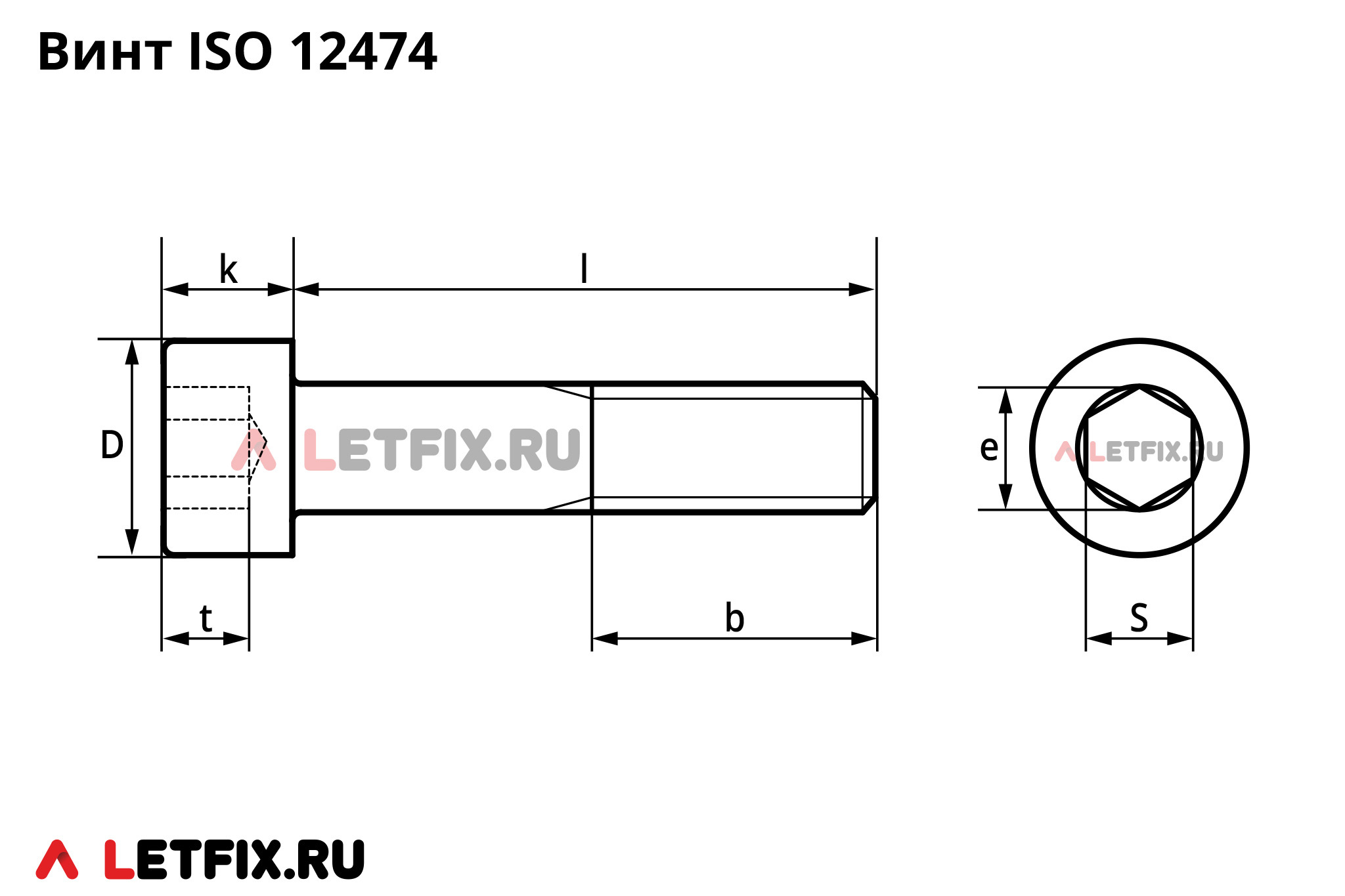

| Размер резьбы | Шаг резьбы, в мм | b, длина резьбы, в мм | D, диаметр головки, в мм | k, высота головки, в мм | S, размер ключа SW, в мм | e мин., в мм | t мин., в мм | ||
|---|---|---|---|---|---|---|---|---|---|
| мин. | макс.* | мин. | макс. | ||||||
| М8 | 1 | 28 | 12,73 | 13/13,27* | 5,86 | 6 | 6 | 6,86 | 4 |
| М10 | 1; 1,25** | 32 | 15,73 | 16/16,27* | 7,36 | 7,5 | 8 | 9,15 | 5 |
| М12 | 1,5; 1,25** | 36 | 17,73 | 18/18,27* | 8,86 | 9 | 10 | 11,43 | 6 |
| М14** | 1,5** | 40 | 20,67 | 21/21,33* | 10,36 | 10,5 | 12 | 13,72 | 7 |
| М16 | 1,5 | 44 | 23,67 | 24/24,33* | 11,86 | 12 | 14 | 16 | 8 |
| М20 | 1,5; 2** | 52 | 29,67 | 30/30,33* | 14,86 | 15 | 17 | 19,44 | 10 |
| М24 | 2 | 60 | 35,61 | 36/36,39* | 17,86 | 18 | 19 | 21,73 | 12 |
| М30 | 2 | 72 | 44,61 | 45/45,39* | 22,86 | 23 | 24 | 27,43 | 15 |
| М36 | 3 | 84 | 53,54 | 54/54,46* | 27,86 | 28 | 30 | 34,3 | 18 |
* — максимальный диаметр головки со сноской указан для головки с насечкой. Для головок гладкого исполнения используется число перед "/".
** — размер применять не рекомендуется.

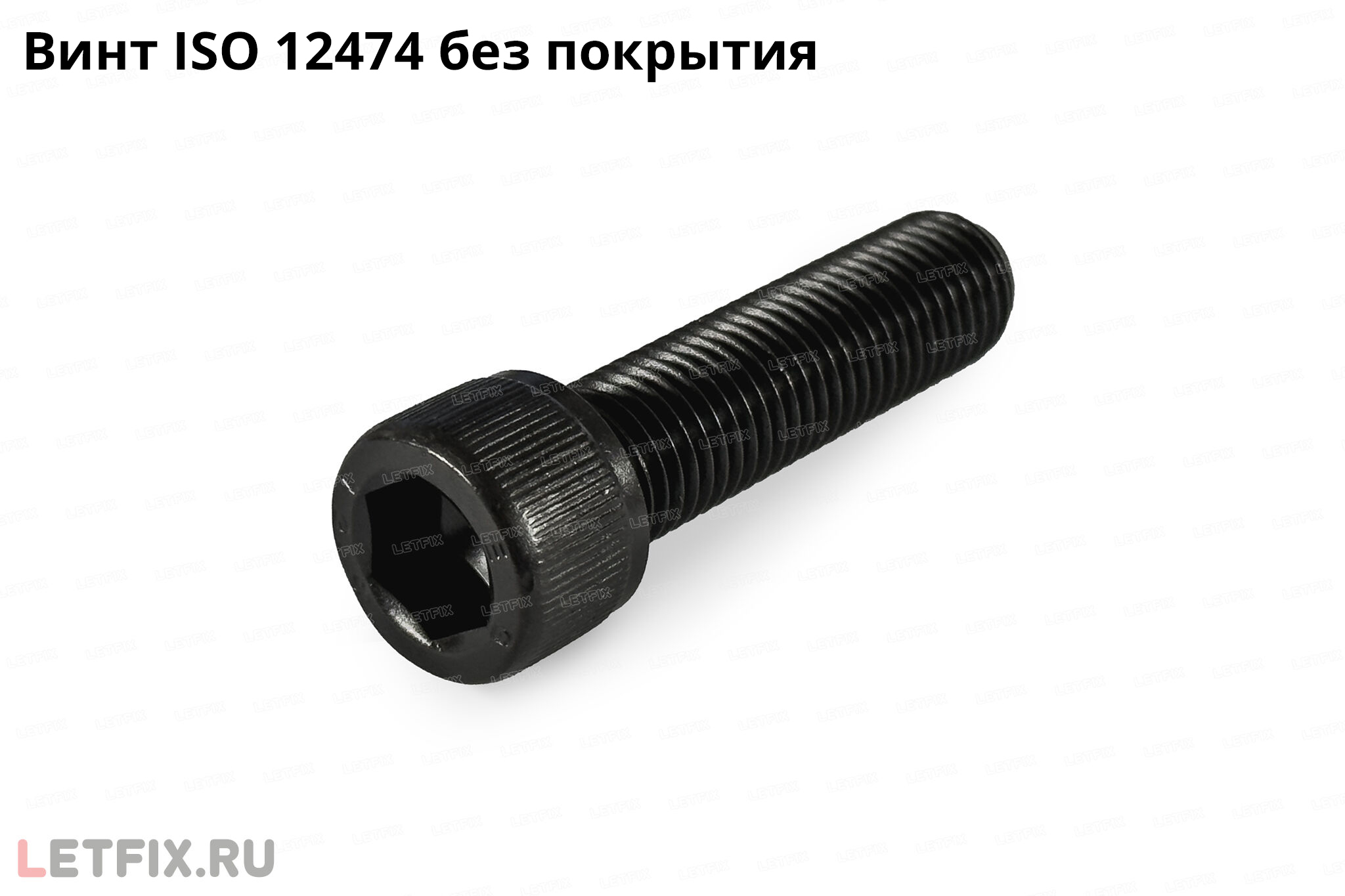

Материалы и покрытие винтов ISO 12474
Материалы: углеродистая сталь, нержавеющая сталь, алюминий, медь и другие цветные металлы.
Винты ИСО 12474, изготовленные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия и горячего цинкового покрытия.
Аналоги винтов ИСО 12474 в стандартах ГОСТ, DIN и ISO
Аналоги винта ISO 12474 в стандартах ГОСТ:
— ГОСТ 11738-84. Отечественные винты ГОСТ 11738-84 аналогичны винтам ISO 12474, но стандарт ГОСТ 11738-84 регламентирует винты с размерами резьбы от М3 до М36 включительно, включая крупный шаг резьбы.
— ГОСТ Р ИСО 4762-2012. Стандарт ГОСТ Р ИСО 4762-2012 стандартизирует винты с цилиндрической головкой с внутренним шестигранником с крупным (стандартным) шагом резьбы от М1,6 до М64 включительно. По исполнению аналогичны ISO 4762.
— ГОСТ Р ИСО 12474-2012. Винты ГОСТ Р ИСО 12474-2012 являются точным аналогом винтов ISO 12474.
— ГОСТ Р ИСО 14579-2015. Винты ГОСТ Р ИСО 14579-2015, по размерам головки и тела, соответствует винтам ISO 12474, но стандарт ГОСТ Р ИСО 14579 регламентирует винты для звездообразного шлица для размеров резьбы стандартного (крупного) шага от М2 до М20 включительно.
Аналоги винта ISO 12474 в стандартах DIN:
— DIN 912. Винты DIN 912 по размерам полностью соответствуют винтам ISO 12474, но DIN 912 регламентирует винты с мелким и крупным шагом резьбы от М1,4 до М100 включительно.
— DIN EN ISO 12474. Винты DIN EN ISO 12474 являются точным аналогом винтов ISO 12474.
Аналоги винта ISO 12474 в стандартах ISO:
— ISO 4762. Винты ISO 12474 по размерам соответствует винтам ISO 4762, но стандарт ISO 4762 регламентирует винты только с крупным шагом резьбы от М1,6 до М64 включительно.
— ISO 14579. Винты ISO 14579 по размерам головки и тела винта соответствует винтам ISO 12474, но стандарт ISO 14579 регламентирует винты для звездообразного шлица для размеров резьбы стандартного (крупного) шага от М2 до М20 включительно.
— ISO 21269. Не действует. Стандарт ISO 21269 был полностью замещён стандартом ISO 12474.
