ISO 4035 — гайка низкая с фаской
ISO 4035 — низкая шестигранная гайка с фаской для сборочных и строительных работ.
Стандарт ISO 4035 регламентирует шестигранные низкие гайки с фаской с резьбой от М1,6 до М64 включительно. Для резьбы от М1,6 до М16 — класс точности A. Для резьбы от М16 до М64 включительно — класс точности B.
| Размер резьбы | m, высота гайки, в мм | dw, в мм | e, диаметр описанной окружности, в мм | S, размер ключа | ||
|---|---|---|---|---|---|---|
| мин. | макс.* | мин. | макс.* | |||
| М1,6 | 0,75 | 1 | 2,4 | 3,41 | 3,02 | 3,2 |
| М2 | 0,95 | 1,2 | 3,1 | 4,32 | 3,82 | 4 |
| М2,5 | 1,35 | 1,6 | 4,1 | 5,45 | 4,82 | 5 |
| М3 | 1,55 | 1,8 | 4,6 | 6,01 | 5,32 | 5,5 |
| М3,5** | 1,75 | 2 | 5,1 | 6,58 | 5,82 | 6 |
| М4 | 1,95 | 2,2 | 5,9 | 7,66 | 6,78 | 7 |
| М5 | 2,45 | 2,7 | 6,9 | 8,79 | 7,78 | 8 |
| М6 | 2,9 | 3,2 | 8,9 | 11,05 | 9,78 | 10 |
| М8 | 3,7 | 4 | 11,6 | 14,38 | 12,73 | 13 |
| М10 | 4,7 | 5 | 14,6 | 17,77 | 15,73 | 16 |
| М12 | 5,7 | 6 | 16,6 | 20,03 | 17,73 | 18 |
| М14 | 6,42 | 7 | 19,6 | 23,36 | 20,67 | 21 |
| М16 | 7,42 | 8 | 22,5 | 26,75 | 23,67 | 24 |
| М18 | 8,42 | 9 | 24,9 | 29,56 | 26,16 | 27 |
| М20 | 9,1 | 10 | 27,7 | 32,95 | 29,16 | 30 |
| М22 | 9,9 | 11 | 31,4 | 37,29 | 33 | 34 |
| М24 | 10,9 | 12 | 33,2 | 39,55 | 35 | 36 |
| М27 | 12,4 | 13,5 | 38 | 45,2 | 40 | 41 |
| М30 | 13,9 | 15 | 42,8 | 50,85 | 45 | 46 |
| М33 | 15,4 | 16,5 | 46,6 | 55,37 | 49 | 50 |
| М36 | 16,9 | 18 | 51,1 | 60,79 | 53,8 | 55 |
| М39 | 18,2 | 19,5 | 55,9 | 66,44 | 58,8 | 60 |
| М42 | 19,7 | 21 | 60 | 71,3 | 63,1 | 65 |
| М45 | 21,2 | 22,5 | 64,7 | 76,95 | 68,1 | 70 |
| М48 | 22,7 | 27 | 69,4 | 92,6 | 73,1 | 75 |
| М52 | 24,7 | 26 | 74,2 | 88,25 | 78,1 | 80 |
| М56 | 26,7 | 28 | 78,7 | 93,56 | 82,8 | 85 |
| М60 | 28,7 | 30 | 83,4 | 99,21 | 87,8 | 90 |
| М64 | 30,4 | 32 | 88,2 | 104,86 | 92,8 | 95 |
* — номинальный размер
** — размер применять не рекомендуется
Материалы и покрытие гаек ISO 4035
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Низкие шестигранные гайки с фаской ISO 4035 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги гаек ISO 4035 в стандартах DIN, ГОСТ и ISO
Аналоги низких гаек ISO 4035 в стандартах ГОСТ:
— ГОСТ ISO 4035-2014. Стандарт полностью соответствует ISO 4035.
— ГОСТ 5916-70. Стандарт соответствует ISO 4035, но в стандарте ГОСТ 5916 регламентированы гайки класса точности В с размерами резьбы от М1 до М48 включительно.
— ГОСТ 5929-70. Стандарт соответствует ISO 4035, но стандарт ГОСТ 5929 регламентирует гайки класса точности А с размерами резьбы от М1 до М48 включительно.
— ГОСТ ISO 8675-2014. Стандарт соответствует ISO 4035 по исполнению гаек (низкие с фаской), но регламентирует гайки для мелкого шага резьбы.
— ГОСТ 10607-94. Стандарт ГОСТ 10607-94 регламентирует низкие гайки с фаской с размером резьбы от М48 до М150 включительно (по форме гаек ГОСТ 10607-94 — аналог ISO 4035).
Аналоги низких гаек ISO 4035 в стандартах DIN:

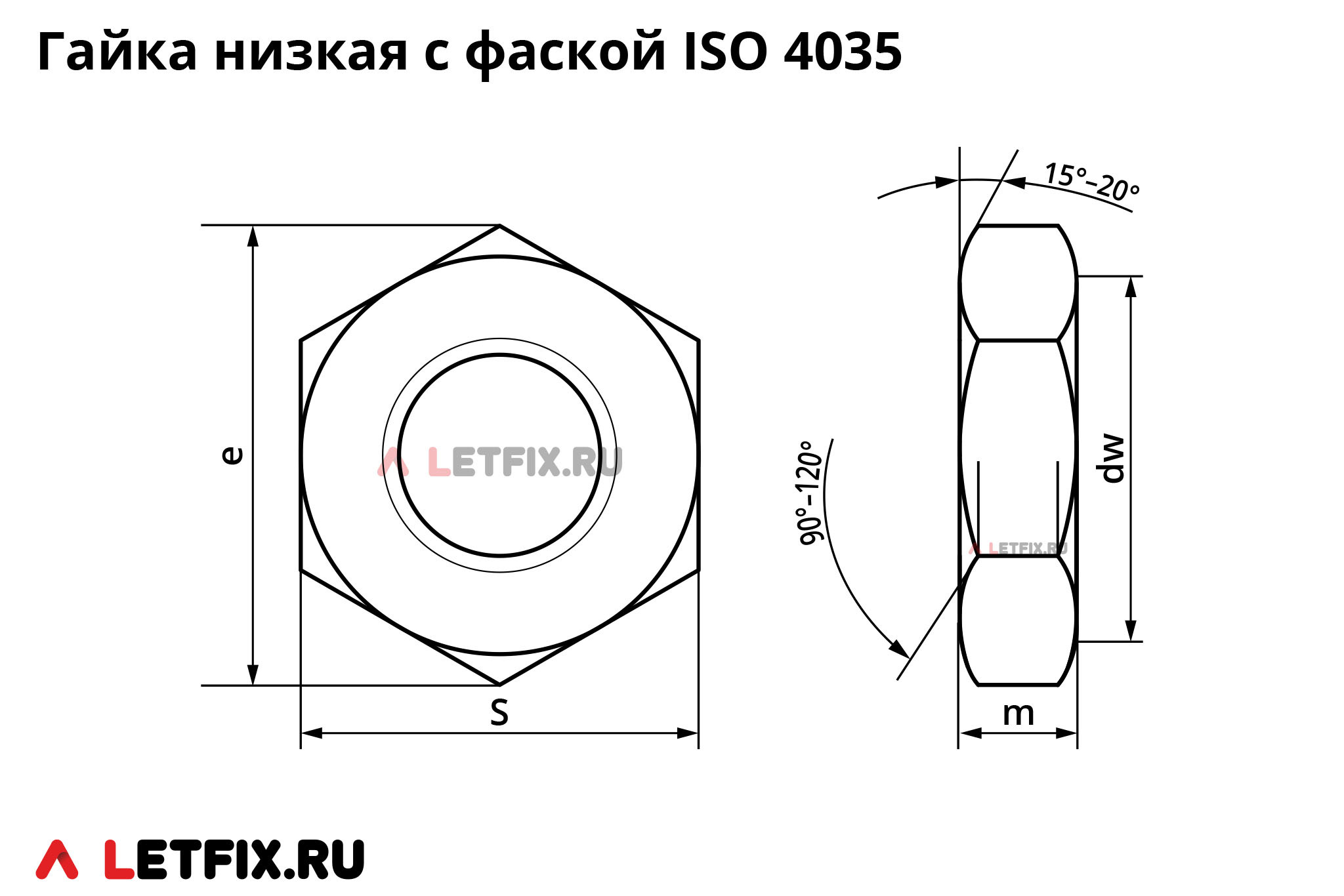

— DIN 439 Form B. Стандарт соответствует ISO 4035, но регламентирует гайки с фаской до размера резьбы М52. Также отличаются размеры гаек М10, М12, М14 и М22 для размеров ключей и диаметра описанной окружности (на схеме — S и e соответственно).
— DIN 936. Низкие гайки с фаской по стандарту DIN 936 по форме исполнения являются аналогом гаек ISO 4035, но различаются по высоте гаек (существенно от размера резьбы М30 и выше. Также стандарт DIN 936 регламентирует гайки с размером резьбы от М8 включительно.
Аналоги гаек ISO 4035 в стандартах ISO:
— ISO 8675. Стандарт соответствует ISO 4035 по исполнению гаек (низкие с фаской), но регламентирует гайки для мелкого шага резьбы.
