ISO 4028 — винт установочный с цилиндрическим концом и внутренним шестигранником
ISO 4028 – винт установочный с цилиндрическим концом (цапфой) и внутренним шестигранником под ключ (стопорный винт). Винт затягивается внутренним шестигранником и не имеет выступающей головки. Используется при проведении сборочных работ в машиностроении, приборостроении, станкостроении, на электротехнических производствах, а также в других промышленных производственных отраслях.
Стандарт ISO 4028 для установочных винтов с цилиндрическим концом и внутренним шестигранником регламентирует винты с размерами резьбы от М1,6 до М24 включительно. Класс точности – А.
Является аналогом винтов по стандартам DIN 915, ГОСТ 11075-93 и ГОСТ Р ИСО 4028-2013.

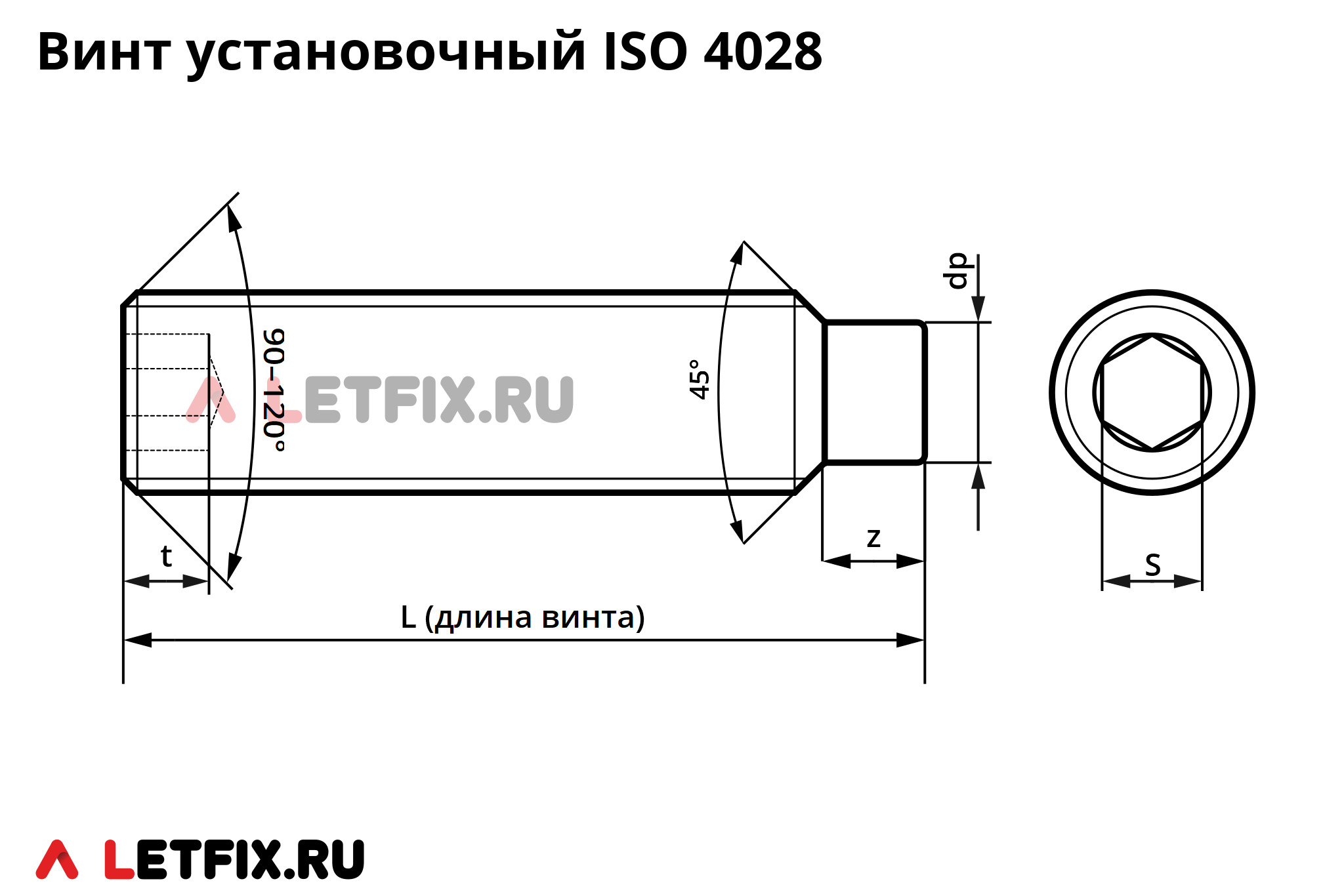

Основные размеры установочных винтов ISO 4028
| Размер резьбы | Шаг резьбы, в мм | dp, диаметр цапфы, в мм | z, длина цапфы короткие*, в мм | z, длина цапфы длинные**, в мм | S, размер ключа SW, в мм | t мин., глубина шестигранника, в мм | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| мин. | макс. | мин. | макс. | мин. | макс. | короткие* | длинные** | |||
| М1,6 | 0,35 | 0,55 | 0,8 | 0,4 | 0,65 | 0,8 | 1,05 | 0,7 | 0,7 | 1,5 |
| М2 | 0,4 | 0,75 | 1 | 0,5 | 0,75 | 1 | 1,25 | 0,9 | 0,8 | 1,7 |
| М2,5 | 0,45 | 1,25 | 1,5 | 0,63 | 0,88 | 1,25 | 1,5 | 1,3 | 1,2 | 2 |
| М3 | 0,5 | 1,75 | 2 | 0,75 | 1 | 1,5 | 1,75 | 1,5 | 1,2 | 2 |
| М4 | 0,7 | 2,25 | 2,5 | 1 | 1,25 | 2 | 2,25 | 2 | 1,5 | 2,5 |
| М5 | 0,8 | 3,2 | 3,5 | 1,25 | 1,5 | 2,5 | 2,75 | 2,5 | 2 | 3 |
| М6 | 1 | 3,7 | 4 | 1,5 | 1,75 | 3 | 3,25 | 3 | 2 | 3,5 |
| М8 | 1,25 | 5,2 | 5,5 | 2 | 2,25 | 4 | 4,3 | 4 | 3 | 5 |
| М10 | 1,5 | 6,64 | 7 | 2,5 | 2,75 | 5 | 5,3 | 5 | 4 | 6 |
| М12 | 1,75 | 8,14 | 8,5 | 3 | 3,25 | 6 | 6,3 | 6 | 4,8 | 8 |
| М16 | 2 | 11,57 | 12 | 4 | 4,3 | 8 | 8,36 | 8 | 6,4 | 10 |
| М20 | 2,5 | 14,57 | 15 | 5 | 5,3 | 10 | 10,36 | 10 | 8 | 12 |
| М24 | 3 | 17,57 | 18 | 6 | 6,3 | 12 | 12,43 | 12 | 10 | 15 |
* — короткие винты: номинальная длина l над штриховой ступенчатой линией таблицы DIN 915:1980-12 (сн. 3). Для них действуют меньшие t и короткий цилиндр z.
** — остальные длины (сн. 4): длинный цилиндр z и большее t мин.
Материалы и покрытие винтов ISO 4028

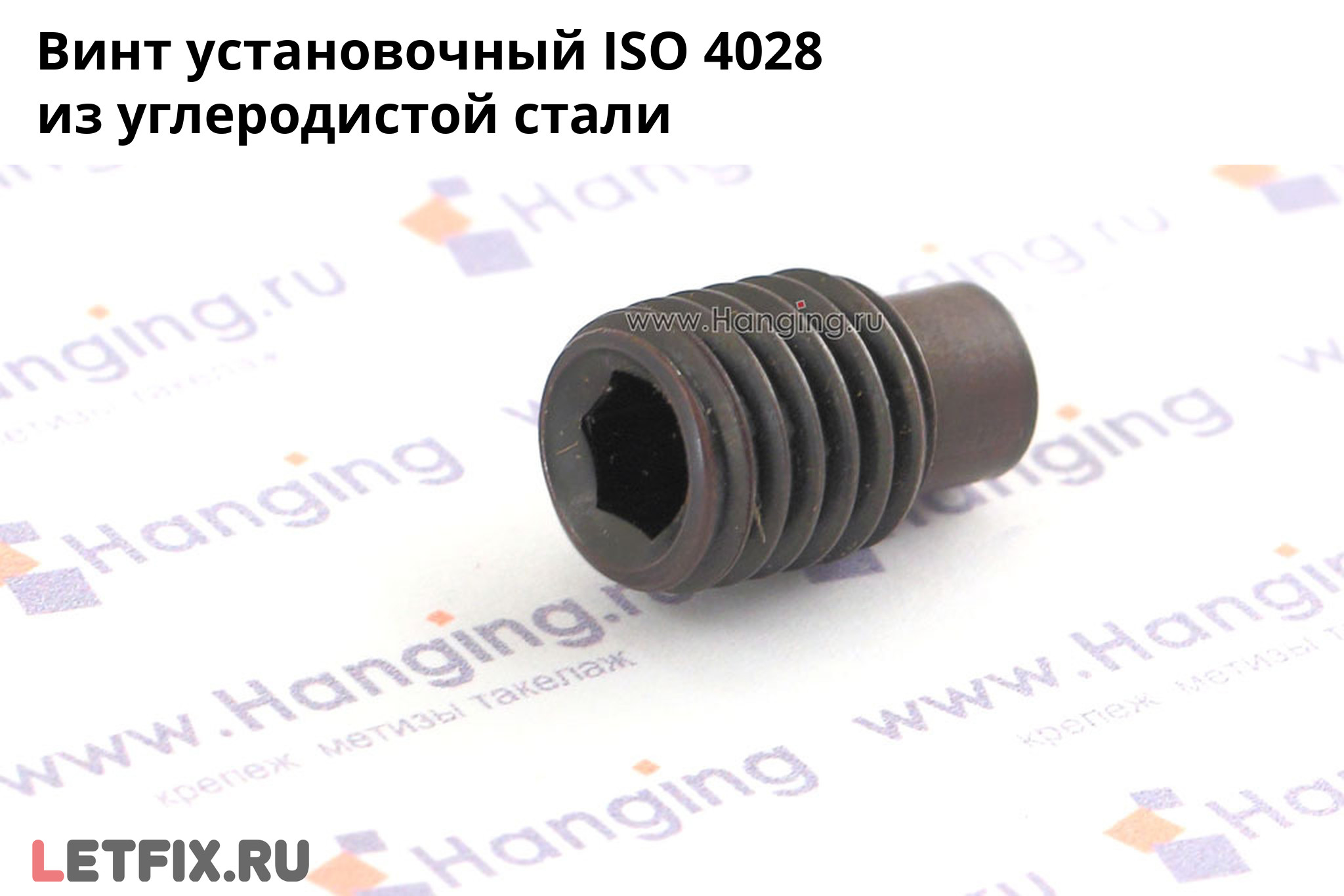

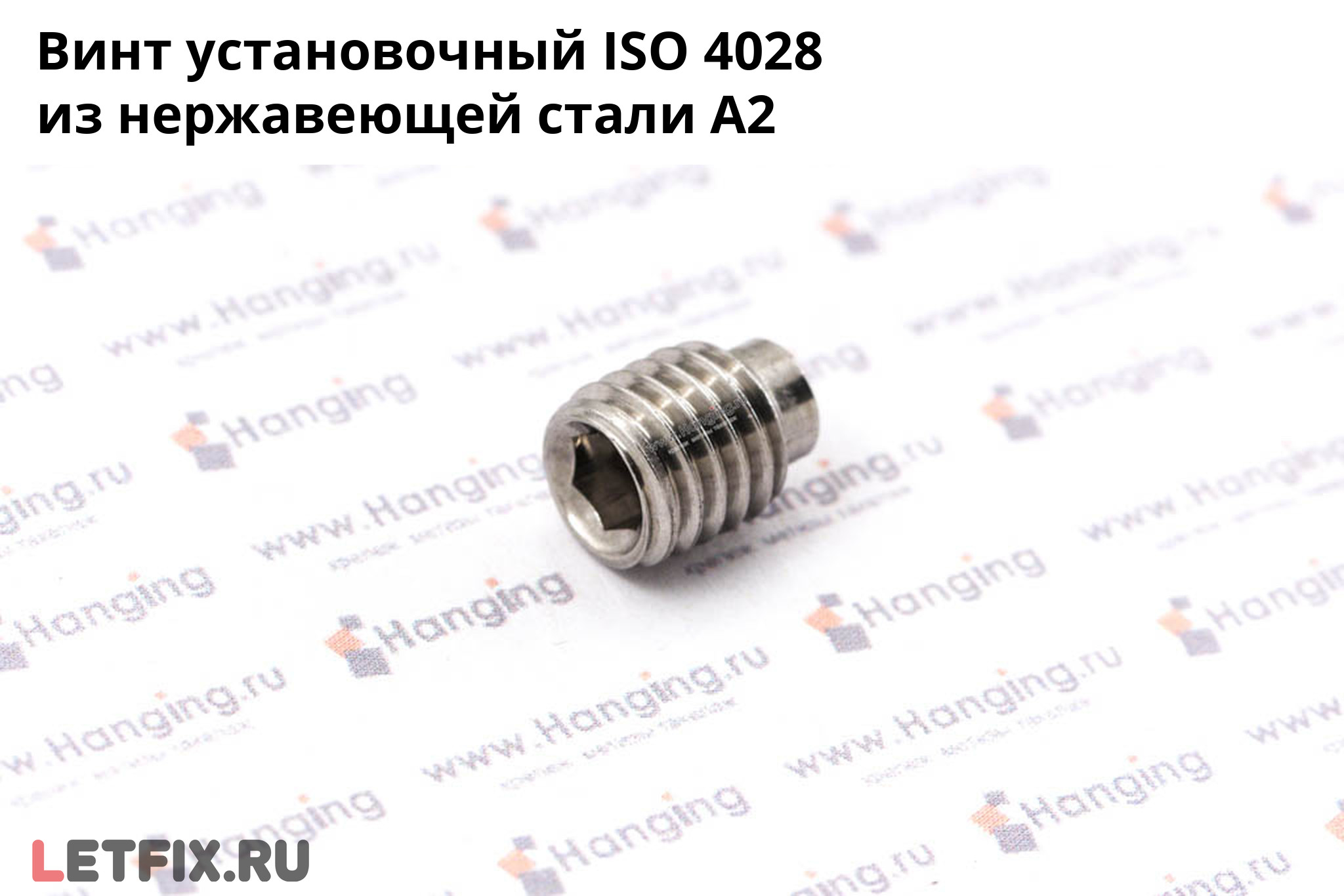

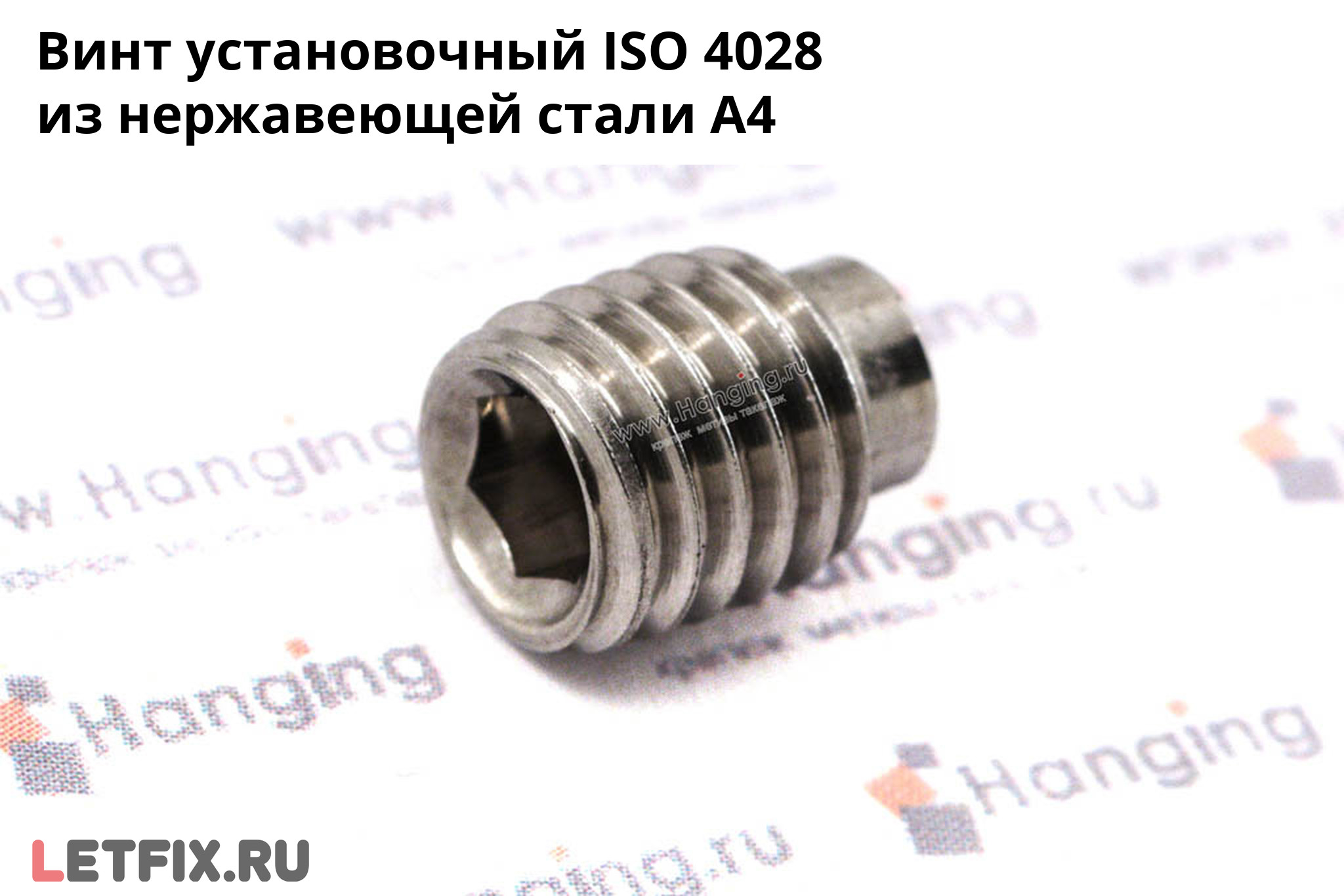

Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Винты ISO 4028 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги винтов ISO 4028 в стандартах ГОСТ, DIN и ISO
Аналоги винта ISO 4028 в стандартах ГОСТ:
– ГОСТ 11075-93. Винты ГОСТ 11075-93 по типу соответствуют винтам ISO 4028: внутренний шестигранник и цилиндрический конец (цапфа). Но стандарт ГОСТ 11075-93 регламентирует классы точности А и В, тогда как ISO 4028 задаёт только класс точности А. Диапазон резьбы у обоих стандартов – от М1,6 до М24 включительно.
– ГОСТ Р ИСО 4028-2013. Винты ГОСТ Р ИСО 4028-2013 являются точным аналогом винтов ISO 4028: тот же тип, класс точности А и размеры резьбы от М1,6 до М24 включительно. ГОСТ Р ИСО 4028-2013 идентичен ISO 4028:2003.
Аналоги винта ISO 4028 в стандартах DIN:
– DIN 915. Винты DIN 915 по типу соответствуют винтам ISO 4028: внутренний шестигранник и цилиндрический конец (цапфа). Но стандарт DIN 915 дополнительно задаёт размеры М1,4, М1,8, М14, М18 и М22, которых нет в ISO 4028. ISO 4028 регламентирует винты с размерами резьбы от М1,6 до М24 включительно и класс точности А.
