ISO 14579 — винт с цилиндрической головкой и звездообразным шлицем (hexalobular socket). Используется в машиностроении, станкостроении, судостроении, на электротехнических производствах, а также в других промышленных производственных отраслях.

Стандарт ИСО 14579 для винтов с цилиндрической головкой со шлицем-звездочкой регламентирует винты класса точности А с резьбой от М2 до М20 включительно.

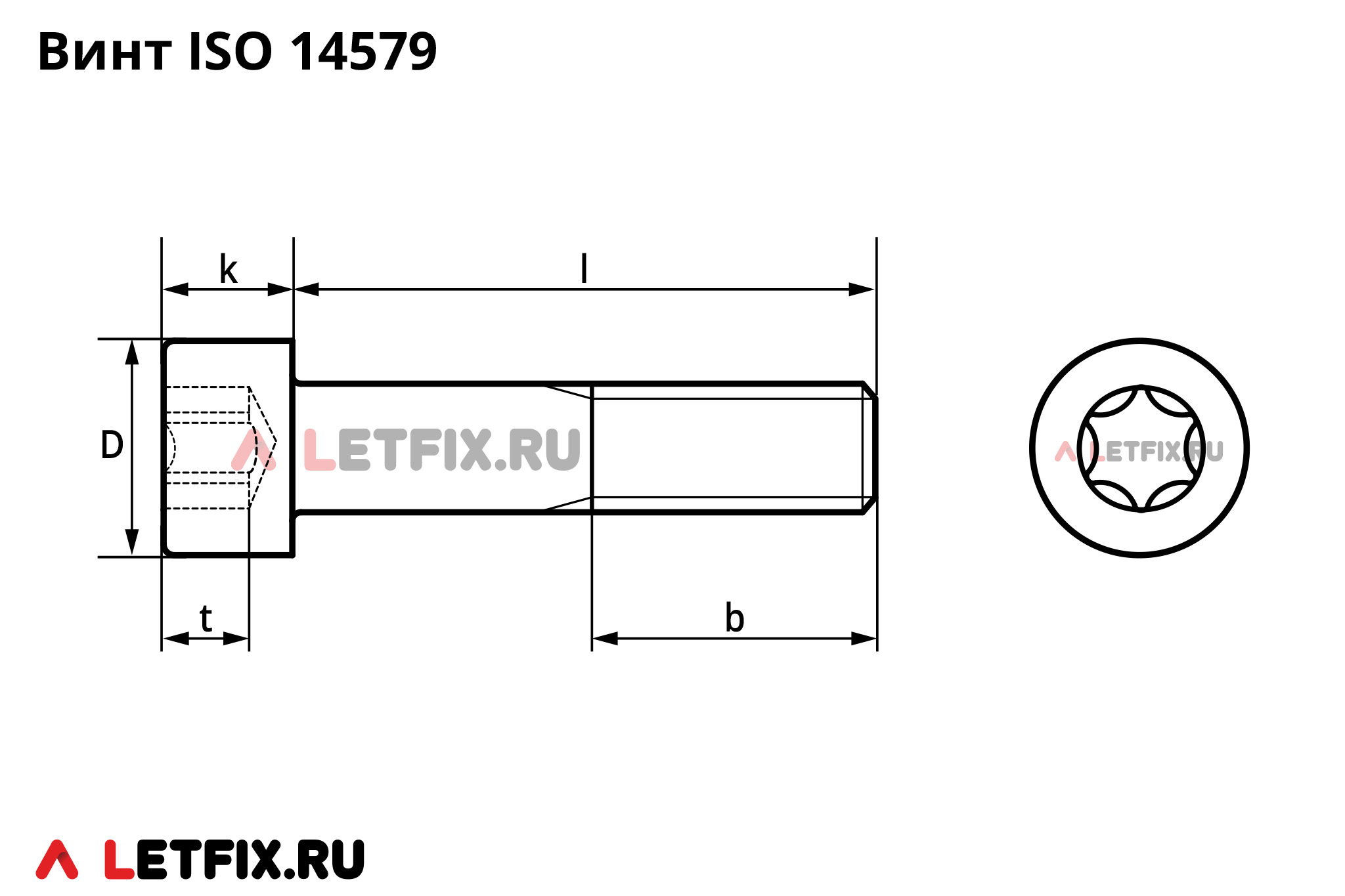

Схема размеров на винты ISO 14579 с цилиндрической головкой и звездообразным шлицем (болты ИСО 12474 со шлицем-звездочкой hexalobular socket)

Размер резьбы	Шаг резьбы, в мм	b, длина резьбы, в мм	D, диаметр головки, в мм		k, высота головки, в мм		S, размер ключа, в мм	t мин., в мм
Размер резьбы	Шаг резьбы, в мм	b, длина резьбы, в мм	мин.	макс.*	мин.	макс.	S, размер ключа, в мм	t мин., в мм
М2	0,4	16	3,62	3,8/3,98*	1,46	1,6	T6	0,71
М2,5	0,45	17	4,32	4,5/4,68*	1,66	1,8	T8	0,91
М3	0,5	18	5,32	5,5/5,68*	2,06	2,2	T10	1,01
М4	0,7	20	6,78	7/7,22*	2,86	3	T20	1,42
М5	0,8	22	8,28	8,5/8,72*	3,66	3,8	T25	1,65
М6	1	24	9,78	10/10,22*	4,36	4,5	T30	2,02
М8	1,25	28	12,73	13/13,27*	5,86	6	T45	2,92
М10	1,5	32	15,73	16/16,27*	7,36	7,5	T50	3,62
М12	1,75	36	17,73	18/18,27*	8,86	9	T55	4,82
М14	2	40	20,67	21/21,33*	10,36	10,5	T60	5,62
М16	2	44	23,67	24/24,33*	11,86	12	T70	6,62
М18	2.5	48	26.67	27/27,33*	17,57	18	T80	7,5
М20	2,5	52	29,67	30/30,33*	14,86	15	T90	8,69

* — максимальный диаметр головки со сноской указан для головки с насечкой. Для головок гладкого исполнения используется число перед "/".

Материалы и покрытие винтов ISO 14579

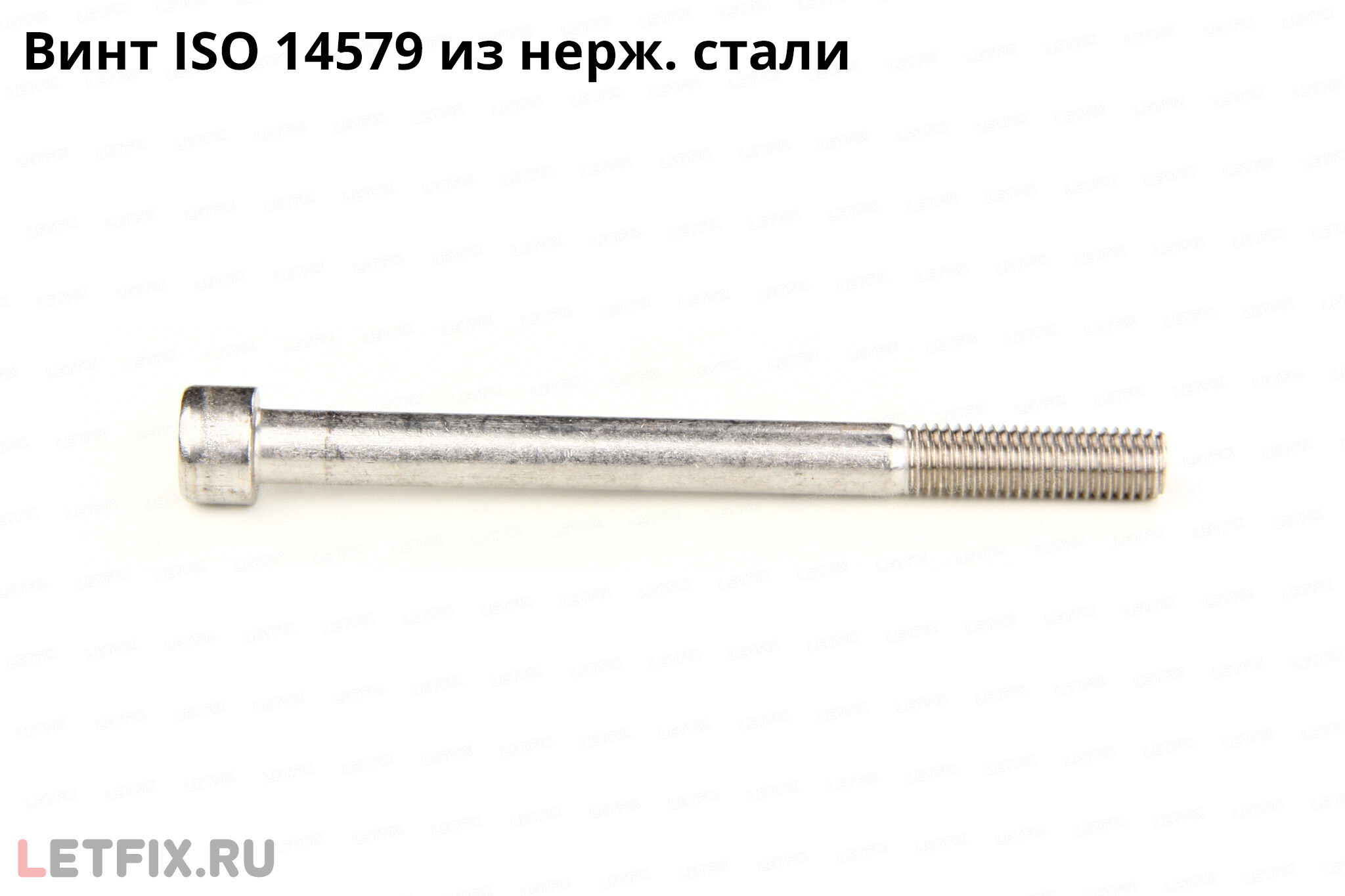

Материалы: углеродистая сталь, нержавеющая сталь, алюминий, медь и другие цветные металлы.

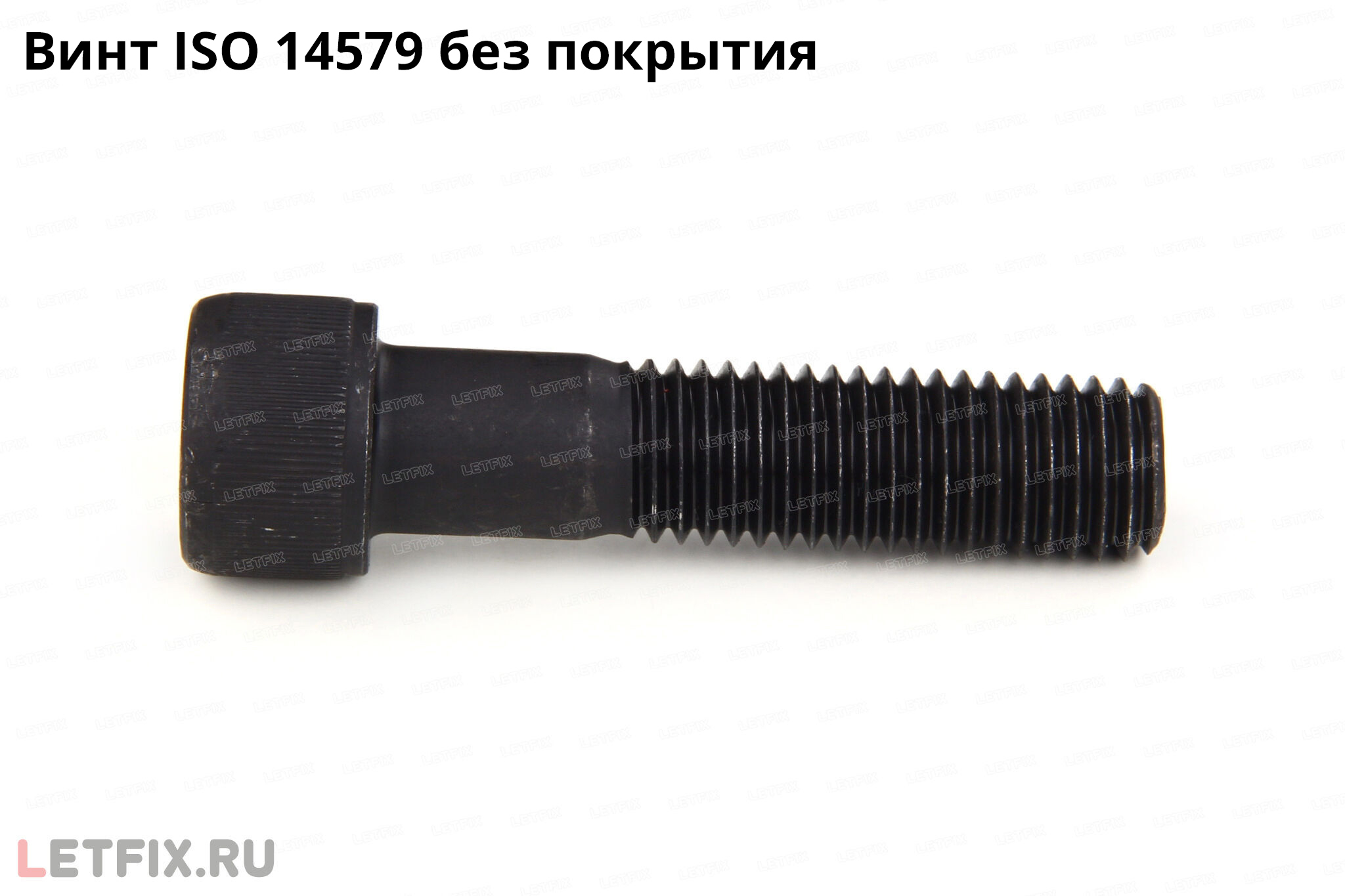

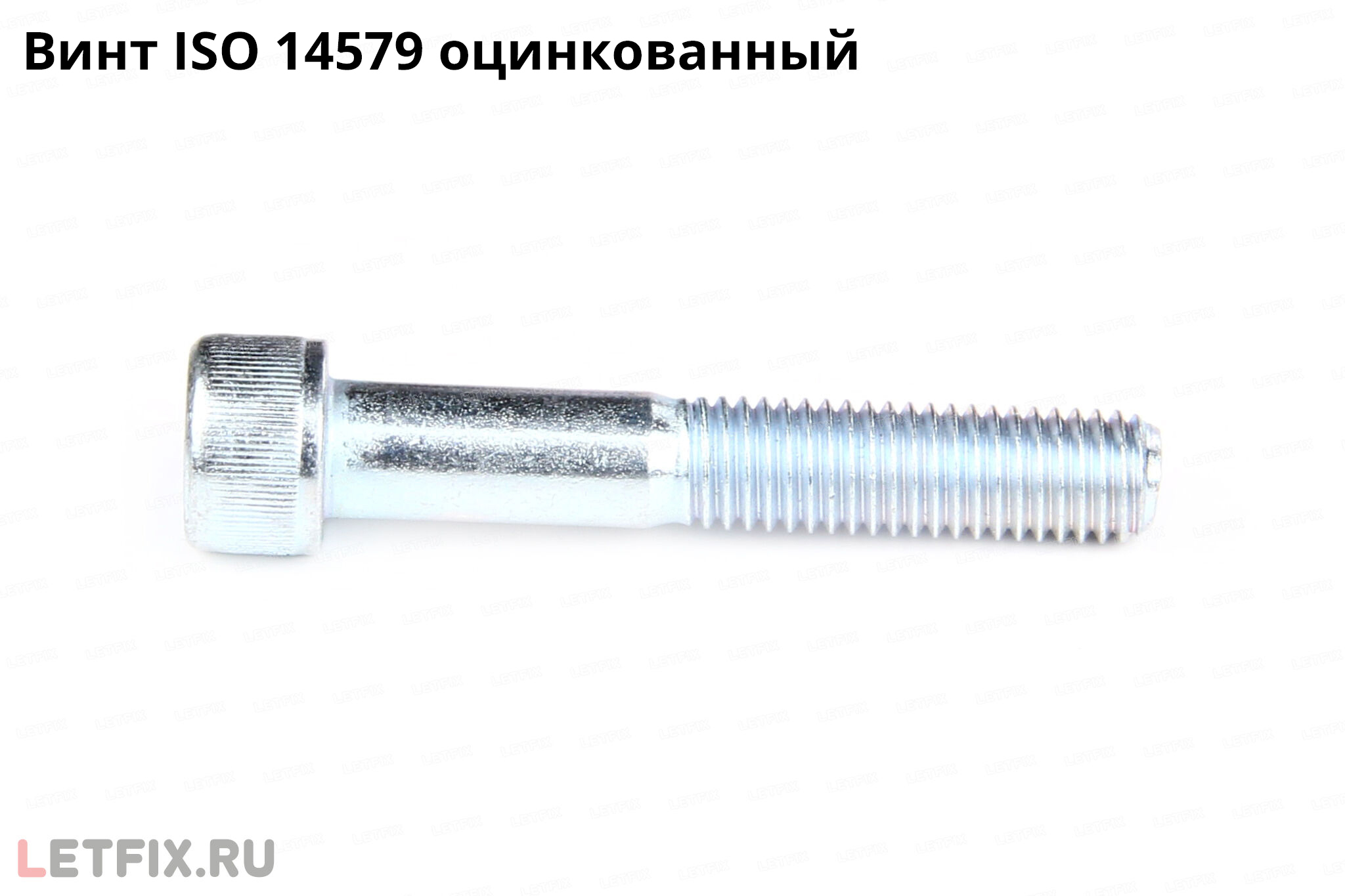

Винты ИСО 14579, изготовленные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.

Аналоги винтов ИСО 14579 в стандартах ГОСТ, DIN и ISO

Аналоги винта ISO 14579 в стандартах ГОСТ:
— ГОСТ 11738-84. Отечественные винты ГОСТ 11738-84 аналогичны винтам ISO 14579, но стандарт ГОСТ 11738-84 регламентирует винты с внутренним шестигранником с размерами резьбы от М3 до М36 включительно.
— ГОСТ Р ИСО 4762-2012. Стандарт ГОСТ Р ИСО 4762-2012 стандартизирует винты с цилиндрической головкой с внутренним шестигранником с крупным (стандартным) шагом резьбы от М1,6 до М64 включительно. По исполнению винты аналогичны ISO 14579 за исключением шлица.
— ГОСТ Р ИСО 12474-2012. Винты ГОСТ Р ИСО 12474-2012 стандартизирует винты с цилиндрической головкой с внутренним шестигранником с мелким шагом резьбы. По исполнению винты аналогичны ISO 14579 за исключением шлица.
— ГОСТ Р ИСО 14579-2015. Винты ГОСТ Р ИСО 14579-2015 — точный аналог винтов ISO 14579.

Аналоги винта ISO 14579 в стандартах DIN:
— DIN 912. Винты DIN 912 по размерам полностью соответствуют винтам ISO 14579, но DIN 912 регламентирует винты с внутренним шестигранником с мелким и крупным шагом резьбы от М1,4 до М100 включительно.
— DIN EN ISO 14579. Винты DIN EN ISO 14579 являются точным аналогом винтов ISO 14579.

Аналоги винта ISO 14579 в стандартах ISO:
— ISO 4762. Винты ISO 4762 по размерам соответствует винтам ISO 14579, но стандарт ISO 4762 регламентирует винты с внутренним шестигранником с крупным шагом резьбы от М1,6 до М64 включительно.
— ISO 12474. Винты ISO 4762 по размерам соответствует винтам ISO 14579, но стандарт ISO 12474 регламентирует винты с мелким шагом резьбы от М8 до М36 включительно.
