ISO 4016 — болты с шестигранной головкой с неполной резьбой класса точности C
ISO 4016 — шестигранные болты класса точности С с неполной метрической резьбой. Используются в различных производственных и строительных отраслях.
Стандарт ISO 4016 для болтов с шестигранной головкой и неполной резьбой регламентирует шестигранные болты точности C с размерами резьбы от М5 до М64 включительно.

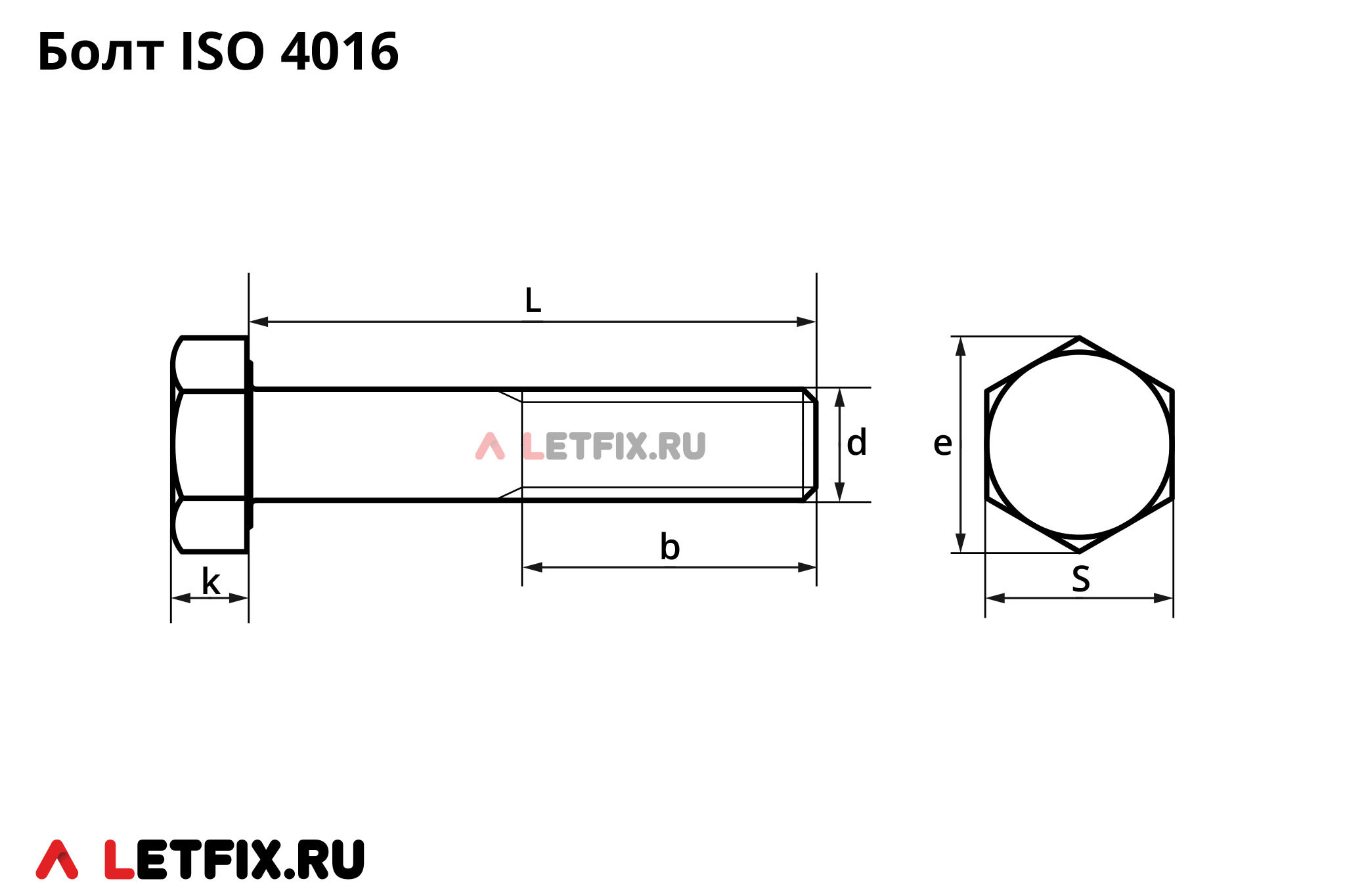

| Размер резьбы | Шаг резьбы | b, длина резьбы, в мм | k, высота головки, в мм | e, мин. диаметр описанной окружности, в мм | s, размер ключа, в мм | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| при L≤125 | при L>125 и ≤200 | при L>200 | номин. | мин. | макс. | мин. | макс.* | |||
| M5 | 0,8 | 16 | - | - | 3,5 | 3,12 | 3,88 | 8,63 | 7,64 | 8 |
| M6 | 1 | 18 | - | - | 4 | 3,62 | 4,38 | 10,89 | 9,64 | 10 |
| M7** | 1 | 20 | - | - | 4,8 | 4,42 | 5,18 | 11,94 | 10,57 | 11 |
| M8 | 1,25 | 22 | - | - | 5,3 | 4,92 | 5,68 | 14,2 | 12,57 | 13 |
| M10 | 1,5 | 26 | - | - | 6,4 | 5,95 | 6,85 | 17,59 | 15,57 | 16 |
| M12 | 1,75 | 30 | - | - | 7,5 | 7,05 | 7,95 | 19,85 | 17,57 | 18 |
| M14** | 2 | 34 | 40 | - | 8,8 | 8,35 | 9,25 | 22,78 | 20,16 | 21 |
| M16 | 2 | 38 | 44 | - | 10 | 9,25 | 10,75 | 26,17 | 23,16 | 24 |
| M18** | 2,5 | 42 | 48 | - | 11,5 | 10,6 | 12,4 | 29,56 | 26,16 | 27 |
| M20 | 2,5 | 46 | 52 | - | 12,5 | 11,6 | 13,4 | 32,95 | 29,16 | 30 |
| M22** | 2,5 | 50 | 56 | 69 | 14 | 13,1 | 14,9 | 37,29 | 33 | 34 |
| M24 | 3 | 54 | 60 | 73 | 15 | 14 | 15,9 | 39,55 | 34,6 | 36 |
| M27** | 3 | 60 | 66 | 79 | 17 | 16,1 | 17,9 | 45,2 | 40 | 41 |
| M30 | 3,5 | 66 | 72 | 85 | 18,7 | 17,65 | 19,75 | 50,85 | 45,2 | 46 |
| M33** | 3,5 | 72 | 78 | 91 | 21 | 19,95 | 22,05 | 55,37 | 49 | 50 |
| M36 | 4 | - | 84 | 97 | 22,5 | 21,45 | 23,55 | 60,79 | 53,8 | 55 |
| M39** | 4 | - | 90 | 103 | 25 | 23,95 | 26,05 | 66,44 | 58,8 | 60 |
| M42 | 4,5 | - | 96 | 109 | 26 | 24,95 | 27,05 | 71,3 | 63,1 | 65 |
| M45** | 4,5 | - | 102 | 115 | 28 | 26,95 | 29,05 | 76,95 | 68,1 | 70 |
| M48 | 5 | - | 108 | 121 | 30 | 28,95 | 31,05 | 82,6 | 73,1 | 75 |
| M52** | 5 | - | 116 | 129 | 33 | 31,75 | 34,25 | 88,25 | 78,1 | 80 |
| M56 | 5,5 | - | - | 137 | 35 | 33,75 | 36,25 | 93,56 | 82,8 | 85 |
| M60** | 5,5 | - | - | 145 | 38 | 36,75 | 39,25 | 99,21 | 87,8 | 90 |
| M64 | 6 | - | - | 153 | 40 | 38,75 | 41,25 | 104,86 | 92,8 | 95 |
* — номинальный размер.
** — размер применять не рекомендуется.
Материалы и покрытие болтов ISO 4016

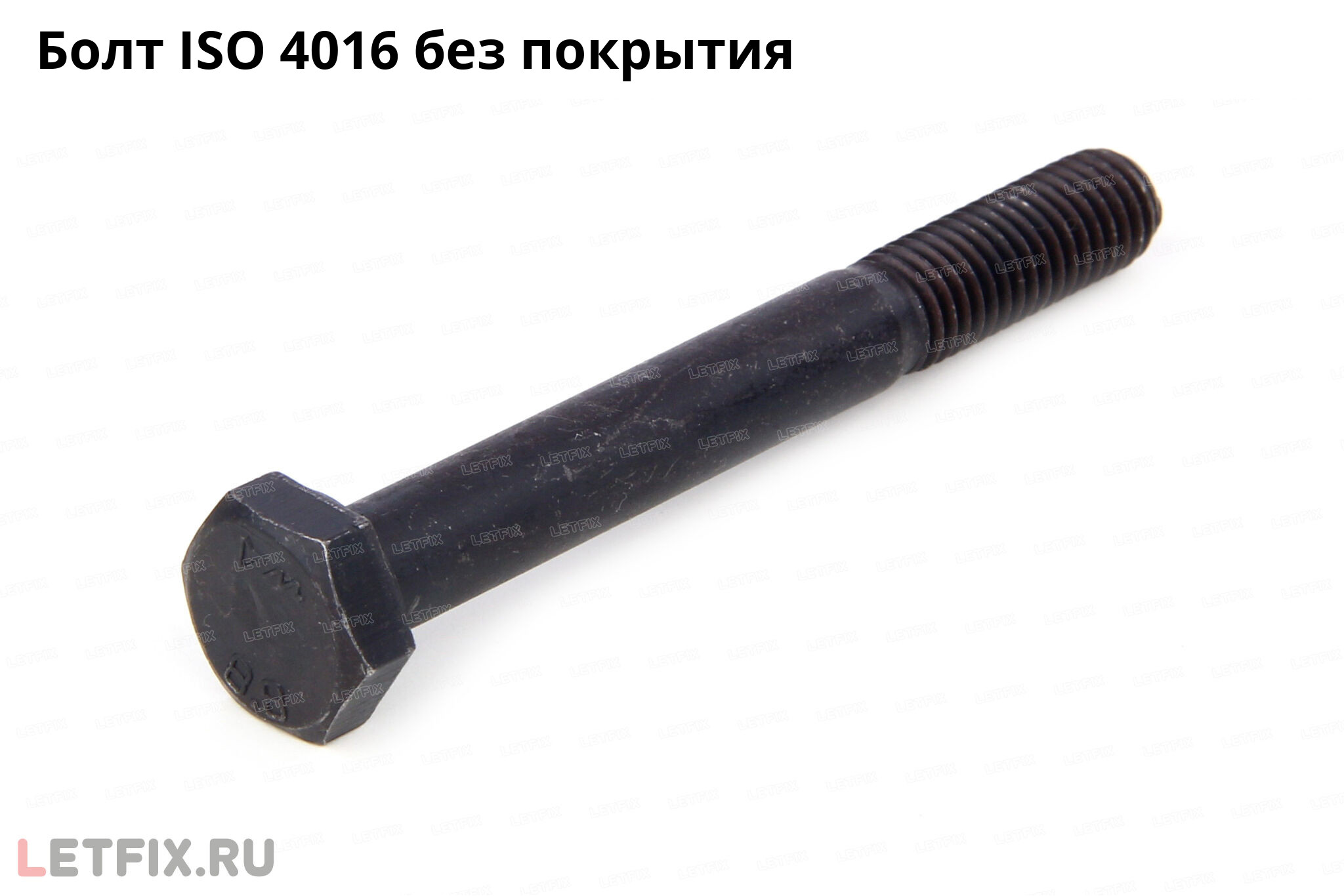

Материалы: углеродистая сталь, нержавеющая сталь.

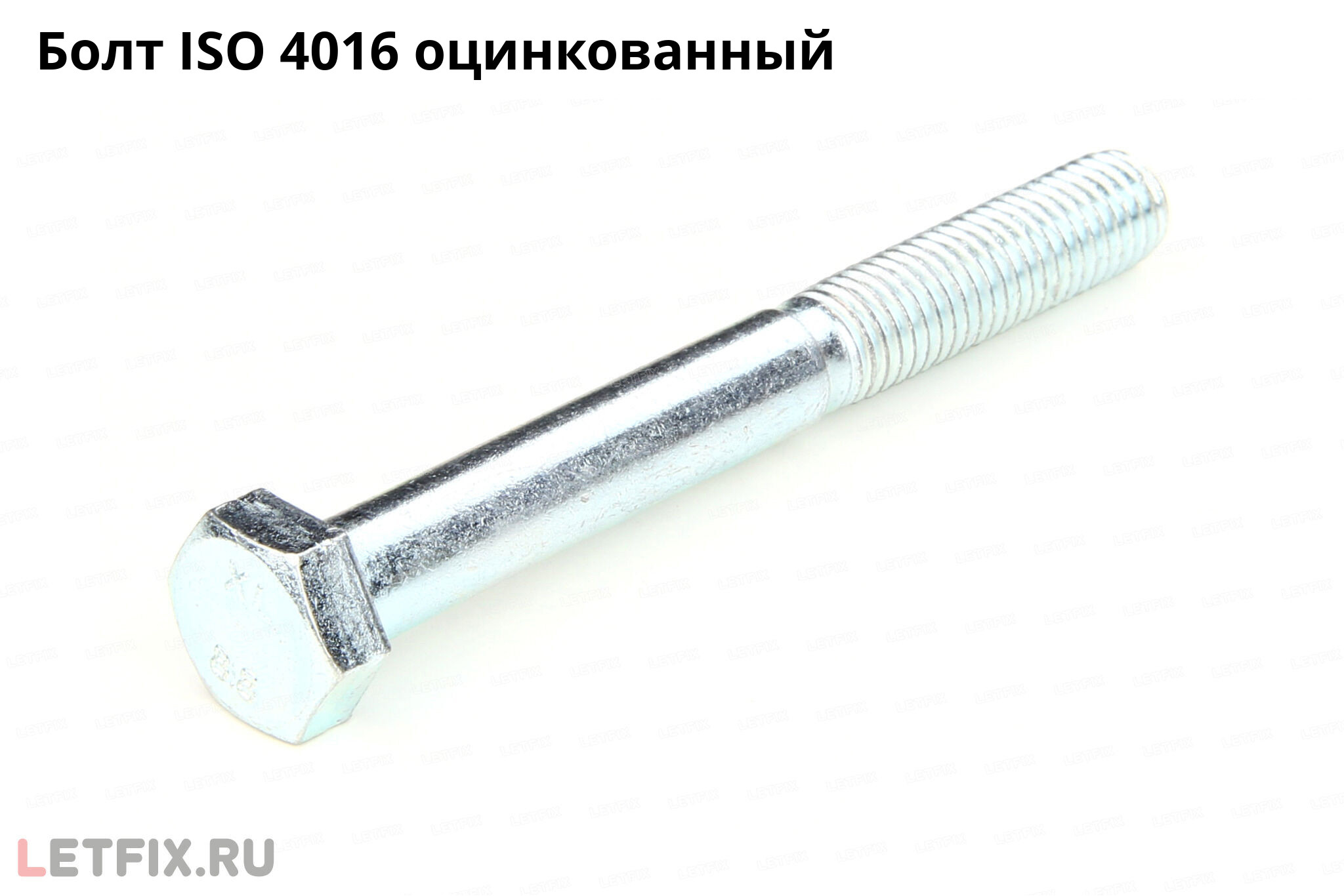

Болты ISO 4016 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячего цинкового покрытий.
Аналоги болтов ISO 4016 в стандартах ГОСТ и DIN
Аналоги шестигранных болтов ISO 4016 в стандартах ГОСТ:
— ГОСТ Р ИСО 4016-2013. Стандарты ГОСТ Р ИСО 4016 2013 и ISO 4016 аналогичны.
— ГОСТ 15589-70. Отечественные болты ГОСТ 15589-70 класса точности C — аналог ISO 4016, но стандарт ГОСТ 15589-70 регламентирует болты с размерами резьбы от М6 до М48 включительно.
Аналоги шестигранных болтов ISO 4016 в стандартах DIN:
— DIN 601. Стандарт DIN 601 соответствует стандарту ISO 4016, и, более того, был им замещен. В настоящее время в Германии действует стандарт DIN EN ISO 4016, аналогичный ISO 4016.
