ISO 4034 — гайки шестигранные класса точности С
ISO 4034 — гайки шестигранные класса точности С с метрической резьбой для различных производственных и строительных отраслей.
Стандарт ISO 4034 для шестигранных гаек регламентирует крепежные изделия класса точности C для размеров резьбы от М5 до М64 включительно.

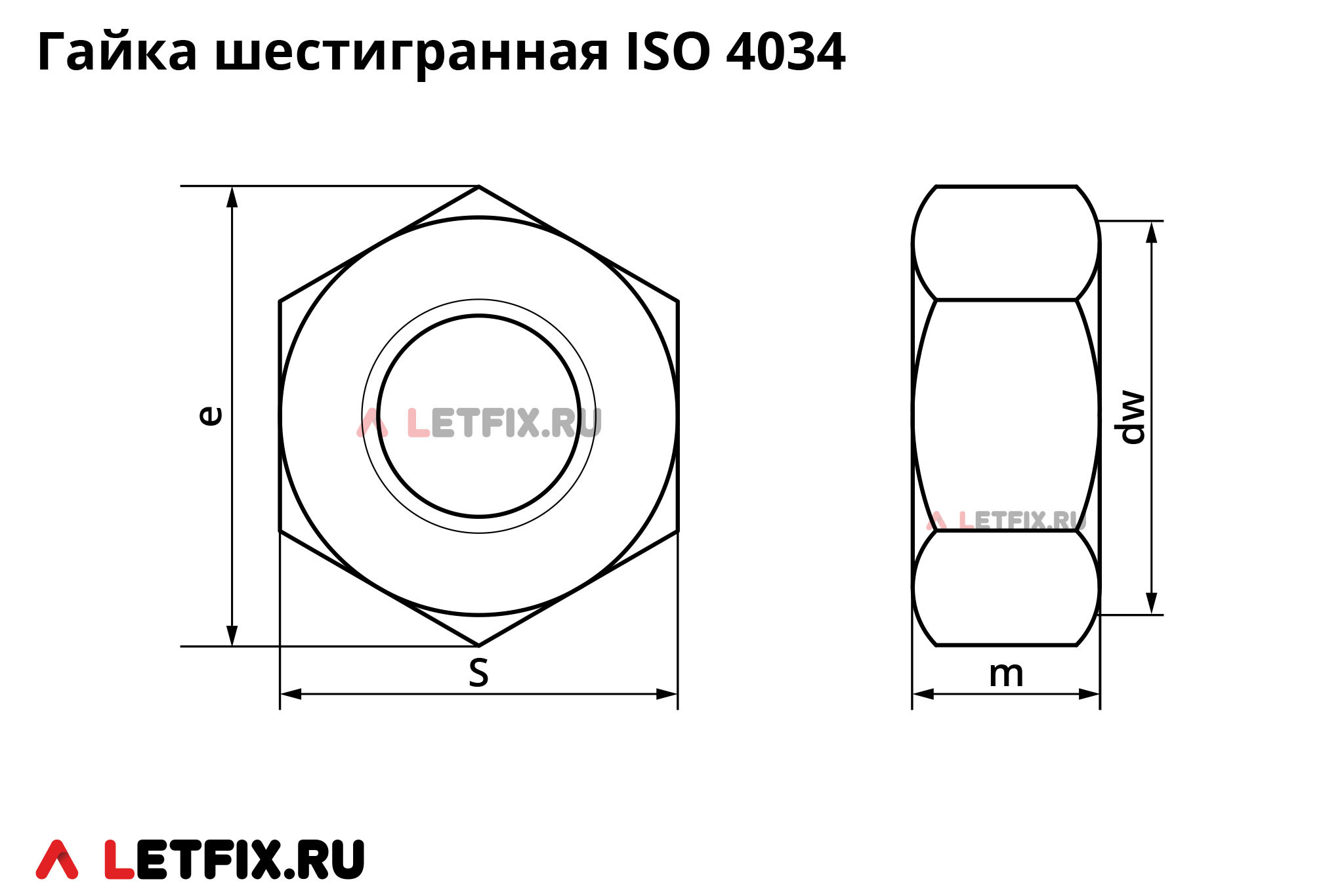

| Размер резьбы | Шаг резьбы | m, высота гайки, в мм | dw мин., в мм | e, мин. диаметр описанной окружности, в мм | S, ширина гайки (размер ключа), в мм | ||
|---|---|---|---|---|---|---|---|
| мин. | макс. | мин. | макс.* | ||||
| М5 | 0,8 | 4,4 | 5,6 | 6,7 | 8,63 | 7,64 | 8 |
| М6 | 1 | 4,9 | 6,4 | 8,7 | 10,89 | 9,64 | 10 |
| М8 | 1,25 | 6,4 | 7,9 | 11,5 | 14,2 | 12,57 | 13 |
| М10 | 1,5 | 8 | 9,5 | 14,5 | 17,59 | 15,57 | 16 |
| М12 | 1,75 | 10,4 | 12,2 | 16,5 | 19,85 | 17,57 | 18 |
| М14** | 2 | 12,1 | 13,9 | 19,2 | 22,78 | 20,16 | 21 |
| М16 | 2 | 14,1 | 15,9 | 22 | 26,14 | 23,16 | 24 |
| М18** | 2,5 | 15,1 | 16,9 | 24,9 | 29,56 | 26,16 | 27 |
| М20 | 2,5 | 16,9 | 19 | 27,7 | 32,95 | 29,16 | 30 |
| М22** | 2,5 | 18,1 | 20,2 | 31,4 | 37,29 | 33 | 34 |
| М24 | 3 | 20,2 | 22,3 | 33,3 | 39,55 | 35 | 36 |
| М27** | 3 | 22,6 | 24,7 | 38 | 45,2 | 40 | 41 |
| М30 | 3,5 | 24,3 | 26,4 | 42,8 | 50,85 | 45 | 46 |
| М33** | 3,5 | 27,4 | 29,5 | 46,6 | 55,37 | 49 | 50 |
| М36 | 4 | 29,4 | 31,9 | 51,1 | 60,79 | 53,8 | 55 |
| М39** | 4 | 31,8 | 34,3 | 55,9 | 66,44 | 58,8 | 60 |
| М42 | 4,5 | 32,4 | 34,9 | 60 | 71,3 | 63,1 | 65 |
| М45** | 4,5 | 34,4 | 36,9 | 64,7 | 76,95 | 68,1 | 70 |
| М48 | 5 | 36,4 | 38,9 | 69,5 | 82,6 | 73,1 | 75 |
| М52** | 5 | 40,4 | 42,9 | 74,2 | 88,25 | 78,1 | 80 |
| М56 | 5,5 | 43,4 | 45,9 | 78,7 | 93,56 | 82,8 | 85 |
| М60** | 6 | 46,4 | 48,9 | 83,4 | 99,21 | 87,8 | 90 |
| М64 | 6 | 49,4 | 52,4 | 88,2 | 104,86 | 92,8 | 95 |
* — номинальный размер.
** — размер применять не рекомендуется.
Материалы и покрытие гаек ISO 4034
Материалы: углеродистая сталь, нержавеющая сталь, латунь, полиамид.
Шестигранные гайки ISO 4034, произведенные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, горячего и электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и других видов покрытий.
Аналоги шестигранных гаек ISO 4034 в стандартах ГОСТ и DIN
Аналоги шестигранных гаек ISO 4034 в стандартах ГОСТ:
— ГОСТ ISO 4034-2014. Стандарт полностью соответствует ИСО 4034.
— DIN 972. Стандарт DIN 972 был опубликован в 1983 году, как стандарт для гаек DIN 555, модифицированный для приближения размеров гаек к международному стандарту ISO 4034, соответственно в стандарте DIN 972 гайки соответствуют ISO 4034. Стандарт DIN 972 регламентирует гайки для размера резьбы до М39 включительно.
— ГОСТ 15526-70. Стандарт по исполнению гаек соответствует ISO 4034, но у ГОСТ 15526-70 диапазон размеров резьбы гаек — от М3 до М48 включительно. У отечественного стандарта присутствуют гайки М10, М12, М14 и М22 с двумя видами размеров ключей и диаметров описанной окружности.
Аналоги гаек ISO 4034 в стандартах DIN:
— DIN 555. Стандарт по исполнению соответствует ISO 4034, но стандарт соответственно в стандарте DIN 555 гайки ниже. Стандарт DIN 555 регламентирует гайки с размерами резьбы до М100 включительно.
— DIN 34814. Стандарт для шестигранных гаек из полиамида (пластмассы), по исполнению соответствующий гайкам ISO 4034, регламентирующий пластмассовые гайки с размерами резьбы от М3 до М16 включительно.
