ISO 8677 — болт с круглой головкой и квадратным подголовником
ISO 8677 — болт с круглой головкой c квадратным подголовником. Популярное название болта ИСО 8677— болт мебельный или винт мебельный. Используется для соединения элементов конструкций в мебельных производствах, машиностроении, приборостроении и других промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров.
Стандарт ISO 8677 для болтов с полукруглой головкой с квадратным подголовником регламентирует болты класса точности C для размеров резьбы от М5 до М20 включительно.
В нашем каталоге болты представлен аналоги ISO 8677 — DIN 603 и ГОСТ 7802-70. Болты неполной резьбой обозначены «н/р», а с полной — «п/р».

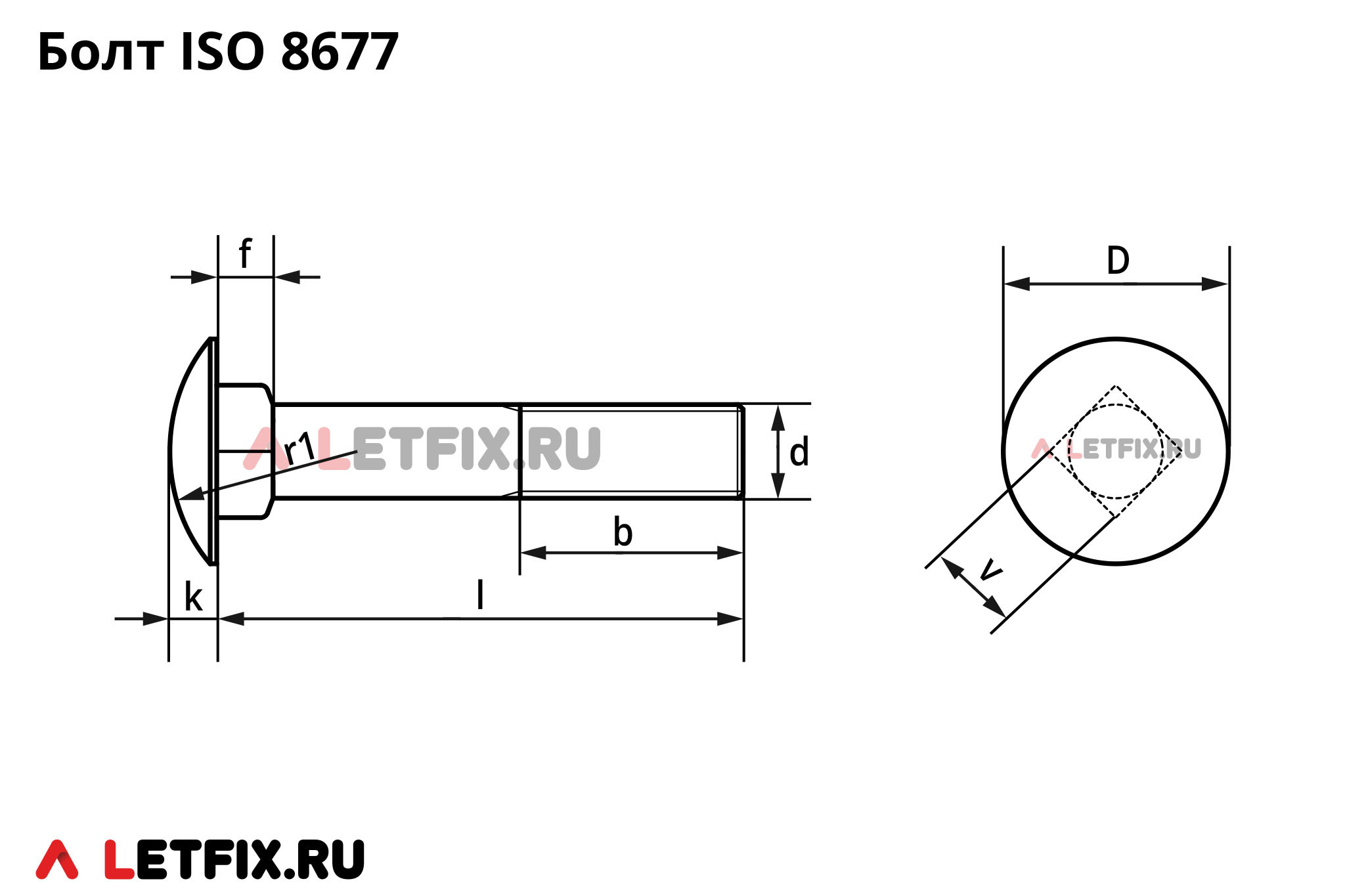

| Размер резьбы | Шаг резьбы | b, длина резьбы, в мм | D, диаметр головки, в мм | k, высота головки, в мм | f, высота подголовника, в мм | v, сторона подголовника, в мм | r1 ≈, в мм | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| при L≤125 | при L>125 и ≤200 | при L>200 | мин. | макс. | мин. | макс. | мин. | макс. | мин. | макс. | |||
| М5 | 0,8 | 16 | - | - | 11,9 | 13 | 2,5 | 4,1 | 2,9 | 3,1 | 4,52 | 5,48 | 5,9 |
| М6 | 1 | 18 | - | - | 14,9 | 16 | 3 | 4,6 | 3,4 | 3,8 | 5,52 | 6,48 | 7,2 |
| М8 | 1,25 | 22 | 28 | - | 18,7 | 20 | 4 | 5,6 | 4,4 | 4,8 | 7,42 | 8,58 | 9,6 |
| М10 | 1,6 | 26 | 32 | - | 22,7 | 24 | 5 | 6,6 | 5,4 | 5,8 | 9,42 | 10,58 | 12,2 |
| М12 | 1,75 | 30 | 36 | - | 28,7 | 30 | 6 | 8,8 | 7,2 | 6,8 | 11,3 | 12,7 | 14,7 |
| М16 | 2 | 38 | 44 | 57 | 36,4 | 38 | 8 | 12,9 | 11,1 | 8,9 | 15,3 | 16,7 | 19,9 |
| М20 | 2,5 | 46 | 52 | 65 | 44,4 | 46 | 10 | 15,9 | 14,1 | 10,9 | 19,16 | 20,84 | 24,9 |
Материалы и покрытие болтов ISO 8677

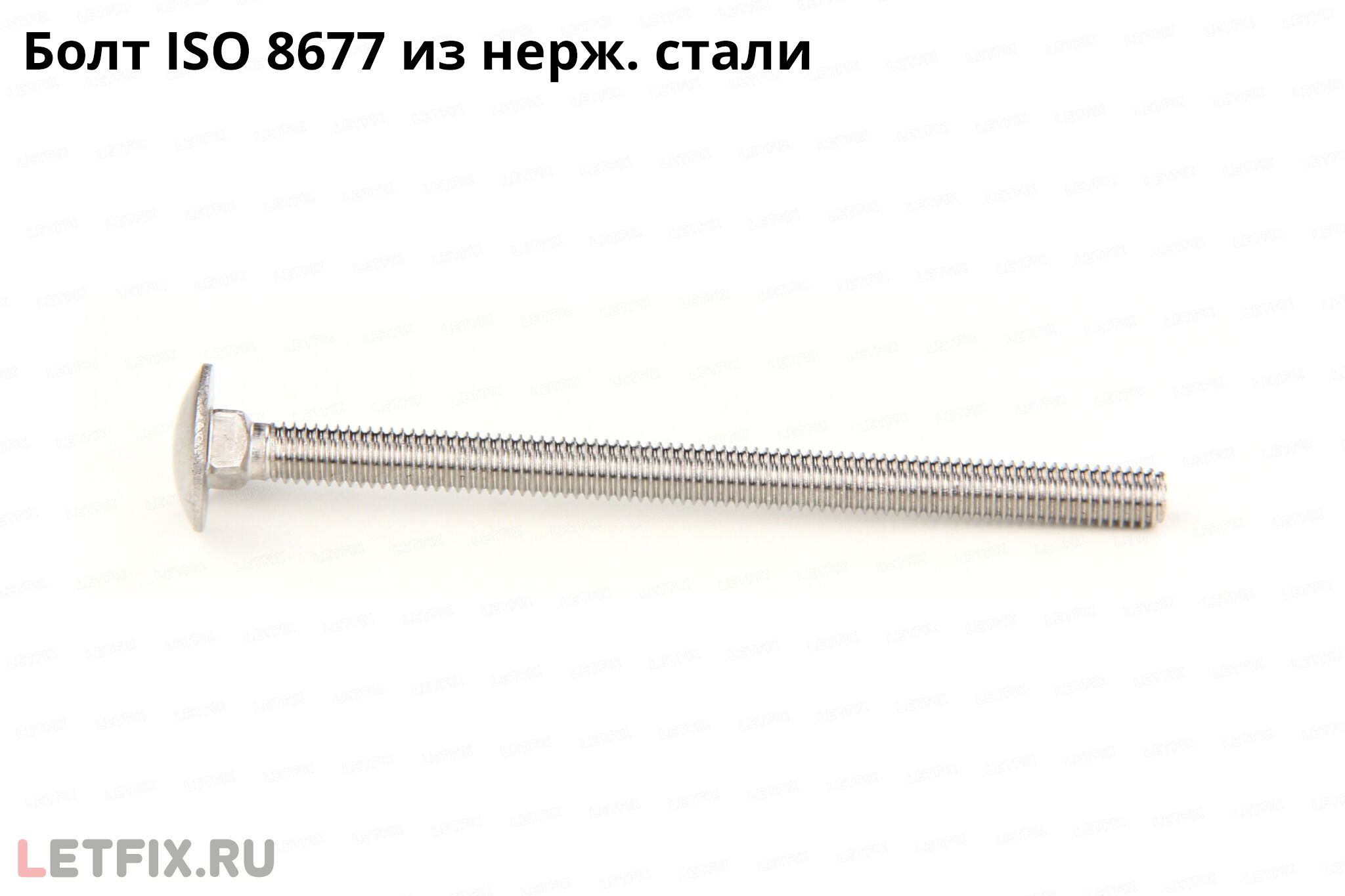

Материалы: углеродистая сталь, нержавеющая сталь, латунь.

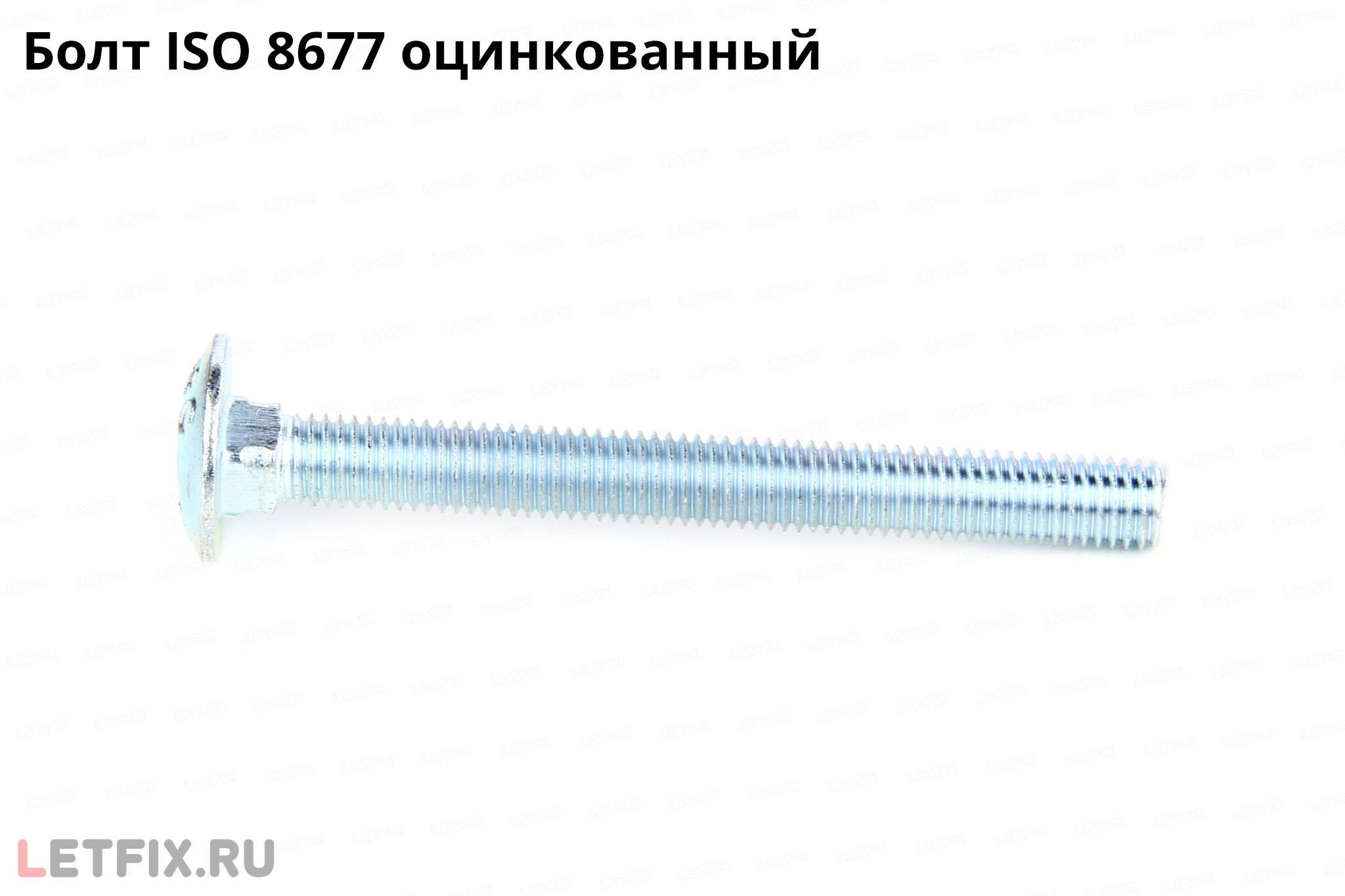

Болты ИСО 8677 с полукруглой головкой с квадратным подголовником, изготовленные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного или горячего цинкового покрытия.
Аналоги болтов ISO 8677 в стандартах ГОСТ и DIN
Аналоги болта ИСО 8677 в стандартах ГОСТ:
— ГОСТ 7802-81. Отечественные болты ГОСТ 7802 81 — аналог ISO 8677. Имеются различия по размерам головок и подголовников, а также по длинам резьбы.
Аналоги болта ISO 8677 в стандартах DIN:
— DIN 603. Стандарт ISO 8677 соответствует DIN 603, но есть различия по допустимым размерам головок.
