ISO 4036 — шестигранная низкая гайка без фаски

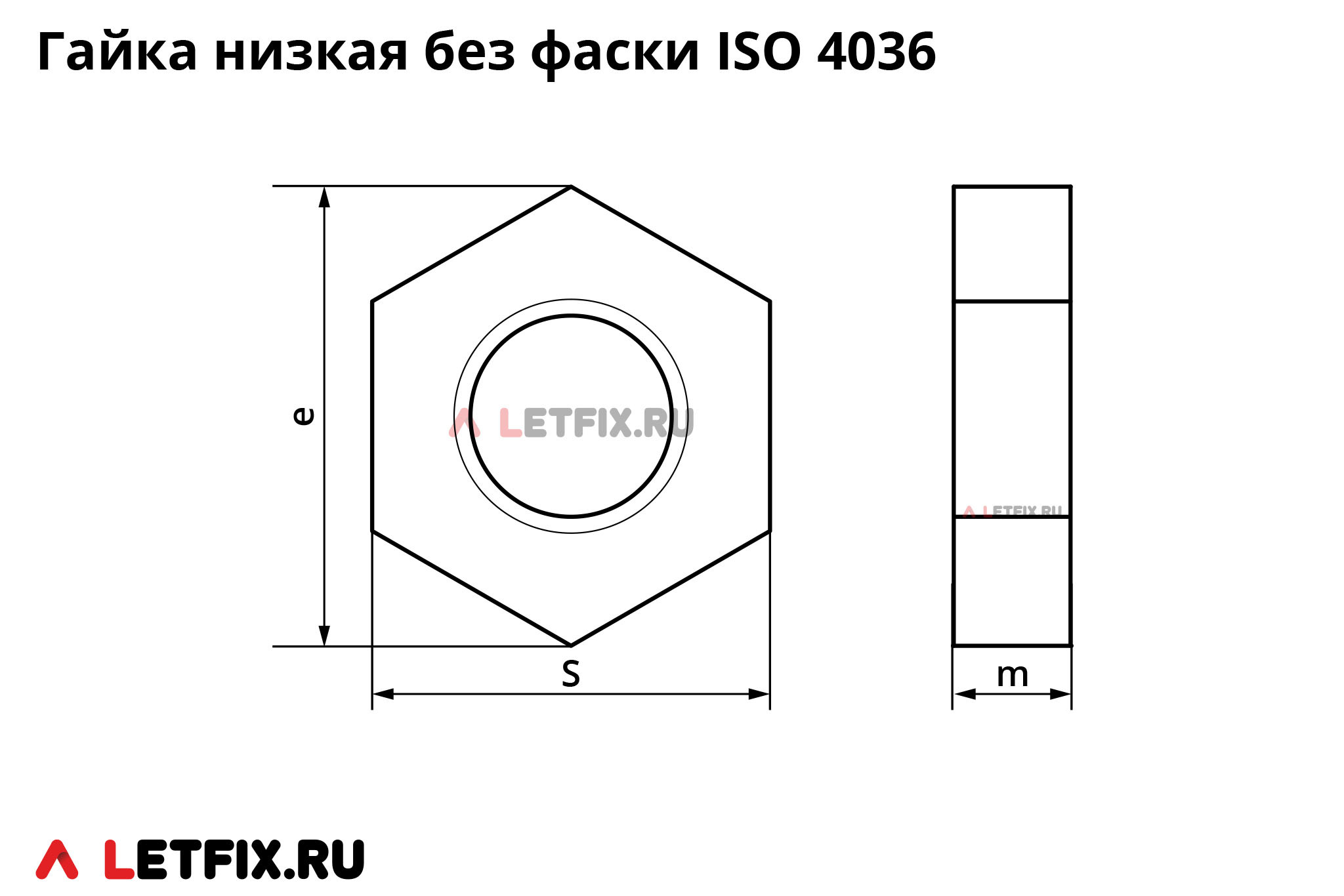

ISO 4036 — низкая шестигранная гайка без фаски для сборочных работ.
Стандарт ISO 4036 регламентирует шестигранные гайки низкие без фаски класса точности B для размеров резьбы от М1,6 до М10 включительно.
В силу того, что гайки без фаски ISO 4036 не пользуются популярностью и существует высокая вероятность отсутствия на складах почти всех поставщиков, мы рекомендуем использовать популярные низкие гайки с фаской, выполненные по следующим стандартам: DIN 439 Form B, DIN 936, ГОСТ ISO 4035-2014 и ISO 4035.
| Размер резьбы | m, высота гайки, в мм | e, диаметр описанной окружности, в мм | S, размер ключа | ||
|---|---|---|---|---|---|
| мин. | макс. | мин. | макс.* | ||
| М1,6 | 0,75 | 1 | 3,28 | 2,9 | 3,2 |
| М2 | 0,95 | 1,2 | 4,18 | 3,4 | 4 |
| М2,5 | 1,35 | 1,6 | 5,31 | 4,7 | 5 |
| М3 | 1,55 | 1,8 | 5,88 | 5,2 | 5,5 |
| М3,5** | 1,75 | 2 | 6,44 | 5,7 | 6 |
| М4 | 1,95 | 2,2 | 7,5 | 6,64 | 7 |
| М5 | 2,45 | 2,7 | 8,63 | 7,64 | 8 |
| М6 | 2,9 | 3,2 | 10,89 | 9,64 | 10 |
| М8 | 3,7 | 4 | 14,2 | 12,57 | 13 |
| М10 | 4,7 | 5 | 17,59 | 15,57 | 16 |
* — номинальный размер
** — размер применять не рекомендуется
Материалы и покрытие гаек ISO 4036
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Низкие шестигранные гайки без фаски ISO 4036 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги гаек ISO 4036 в стандартах DIN, ГОСТ и ISO
Аналоги низких гаек ISO 4036 в стандартах ГОСТ:
— ГОСТ ISO 4036-2014. Стандарт полностью соответствует ISO 4036.
Аналоги низких гаек ISO 4036 в стандартах DIN:
— DIN 439 Form A. Стандарт соответствует ISO 4036 (для DIN 439-1 (DIN 439 Form A), но есть отличия для размера ключа и диаметра описанной окружности для гайки М10.
