ISO 7434. Винт установочный стопорный с прямым шлицем и конусным концом.

ISO 7434 — установочный стопорный винт с прямым шлицем и конусным коническим концом. Винт ISO 7434 используется в машиностроении, приборостроении и прочих промышленно-производственных отраслях.

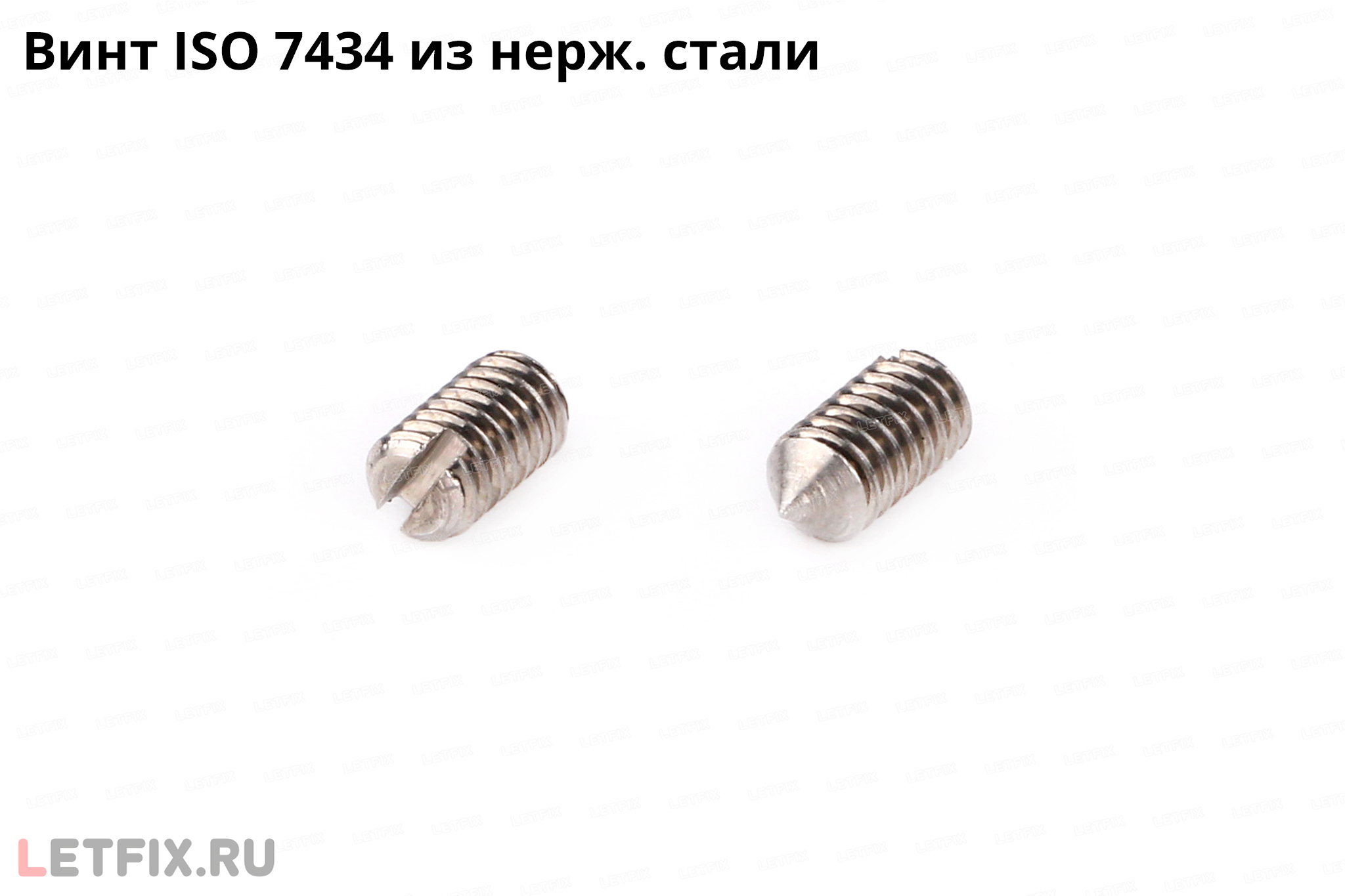

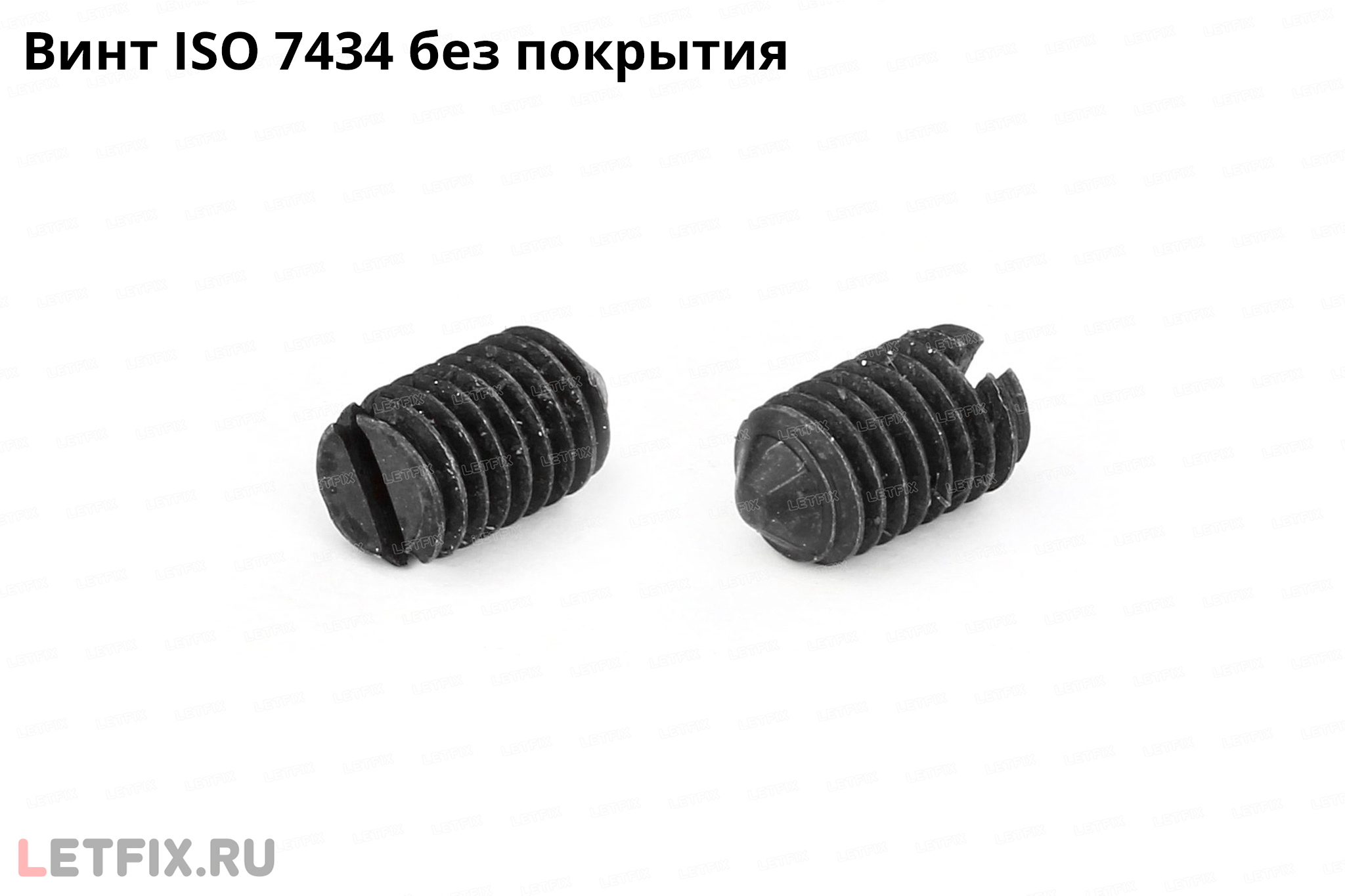

Винт стопорный ISO 7434 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Соответствует ГОСТ 1476-93 и DIN 553.

Ниже приведены основные размеры и характеристики установочных винтов с прямым шлицем и коническим концом по ISO 7434.

Размер резьбы d1 max n t min
M3 0,3 0,4 0,8
M4 0,4 0,6 1,12
M5 0,5 0,8 1,28
M6 1,5 1 1,6
M8 2 1,2 2
M10 2,5 1,6 2,4
M12 3 2 2,8
