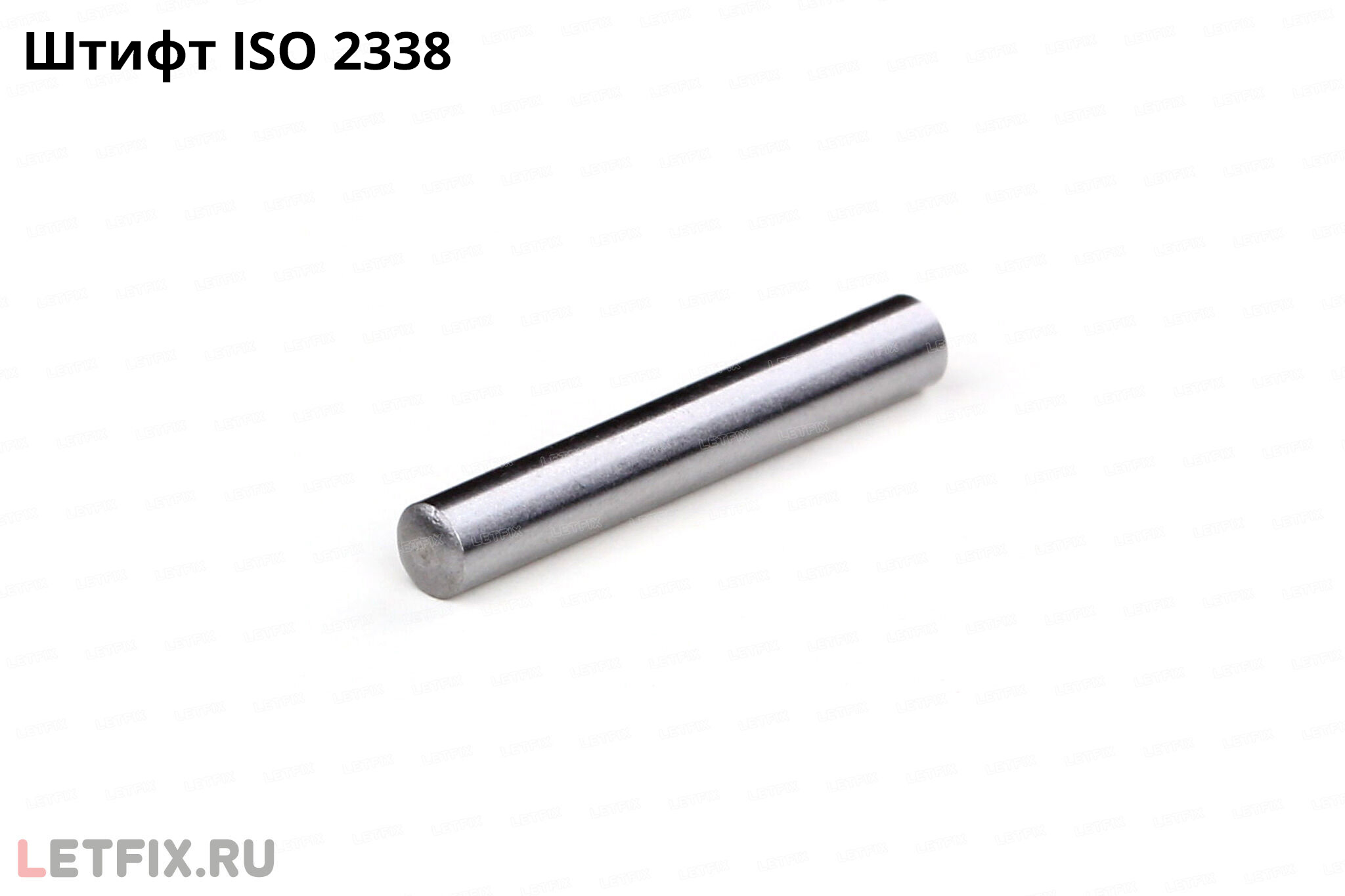

ISO 2338 — штифт цилиндрический незакаленный

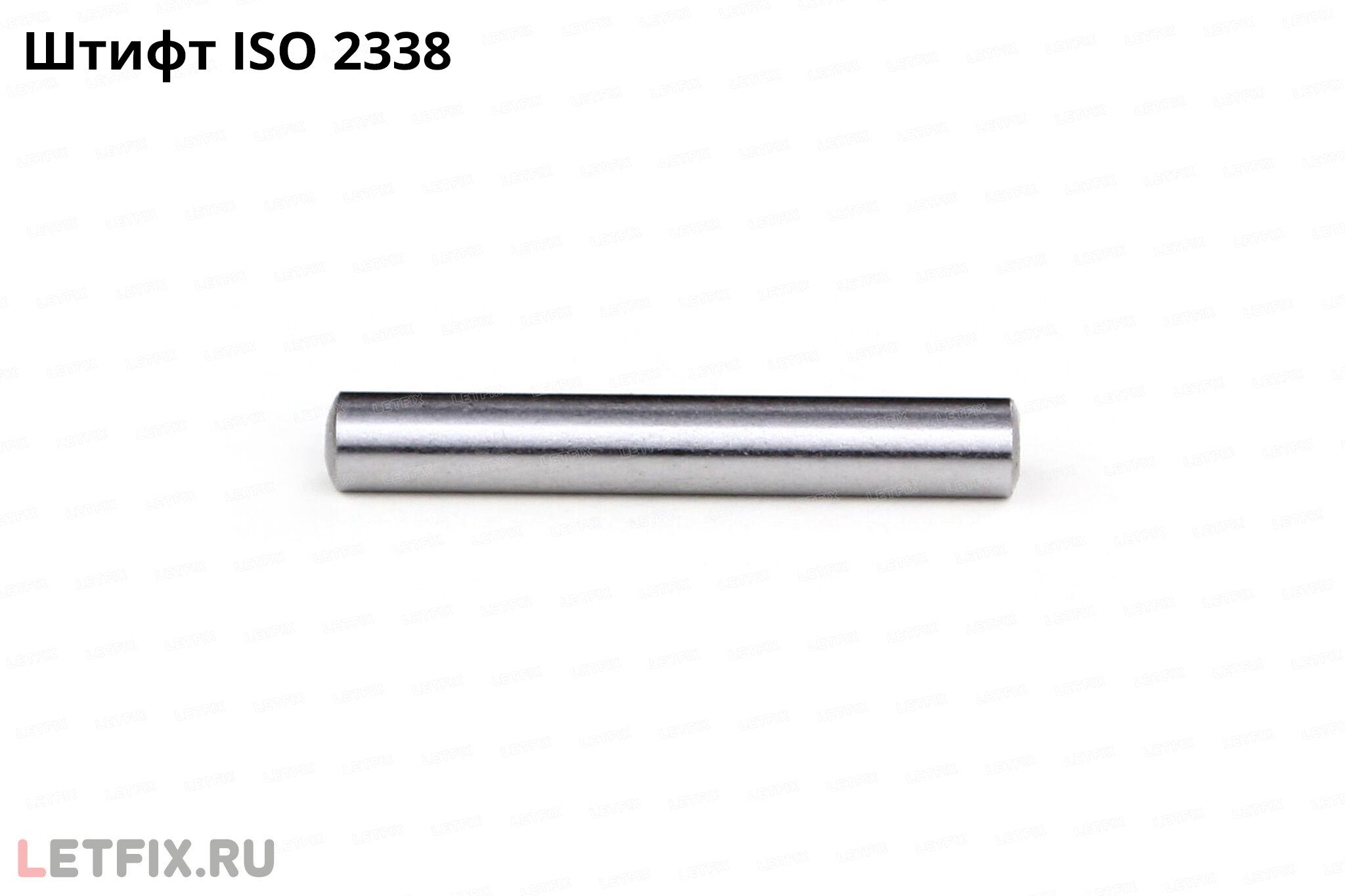

ISO 2338 — штифт цилиндрический незакалённый. Применяется для фиксации или соединения двух или более элементов на осях и валах. Штифт имеет возможность многократного разъединения соединения.
Стандарт ISO 2338 для цилиндрических штифтов регламентирует размеры для диаметров штифтов от 0,6 до 50 мм включительно.

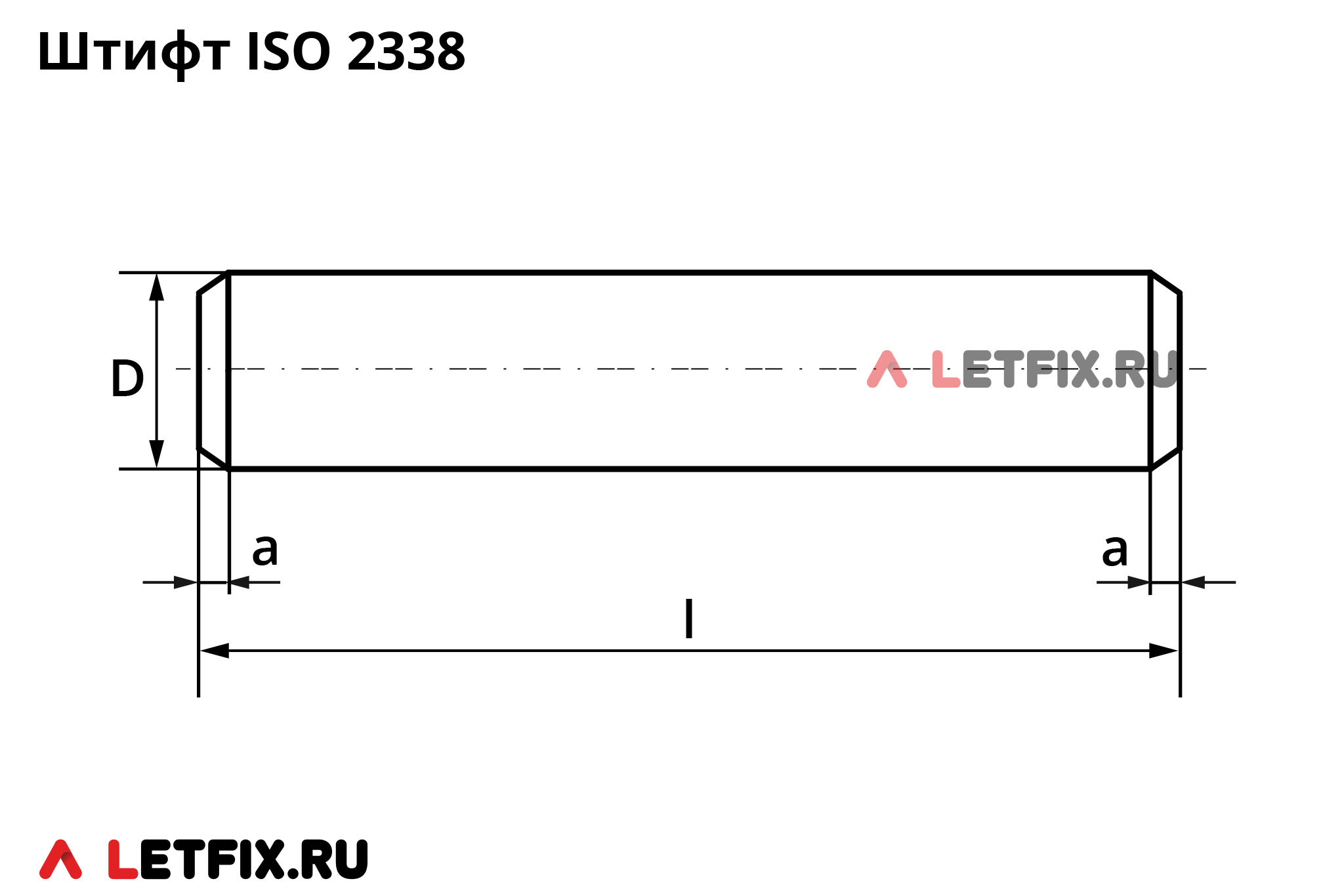

| Диаметр (D), в мм | a ≈, в мм | c≈, в мм |
| 0,6 | 0,12 | 0,12 |
| 0,8 | 0,16 | 0,16 |
| 1 | 0,2 | 0,2 |
| 1,2 | 0,25 | 0,25 |
| 1,5 | 0,3 | 0,3 |
| 2 | 0,35 | 0,35 |
| 2,5 | 0,4 | 0,4 |
| 3 | 0,5 | 0,5 |
| 4 | 0,63 | 0,63 |
| 5 | 0,8 | 0,8 |
| 6 | 1,2 | 1,2 |
| 8 | 1,6 | 1,6 |
| 10 | 2 | 2 |
| 12 | 2,5 | 2,5 |
| 16 | 3 | 3 |
| 20 | 3,5 | 3,5 |
| 25 | 4 | 4 |
| 30 | 5 | 5 |
| 40 | 6,3 | 6,3 |
| 50 | 8 | 8 |
Материалы и покрытие штифтов ISO 2338
Материалы: углеродистая сталь, нержавеющая сталь А1, А2 и А4.
Покрытие: не применяется.
Аналоги штифтов ISO 2338 в стандартах ГОСТ и DIN
Аналоги штифта ISO 2338 в стандартах ГОСТ:
ГОСТ 3128-70. Стандарт соответствует ISO 2338, за незначительной разницей длин фаски, указанной на схеме символом a.
Аналоги штифта ISO 2338 в стандартах DIN:
DIN 7. Отличие стандарта DIN 7 в том, что в стандарте DIN в длину изделия не входят фаски, а в длину штифта стандарта ISO 2338 они входят.
DIN EN 22338. Стандарт полностью соответствует ISO 2338.
