ISO 4026. Винт установочный с внутренним шестигранником.

ISO 4026 — винт установочный с полной метрической резьбой, с внутренним шестигранником под ключ. Винт ISO 4026 применяется при соединении элементов конструкций в приборостроении, машиностроении и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров.

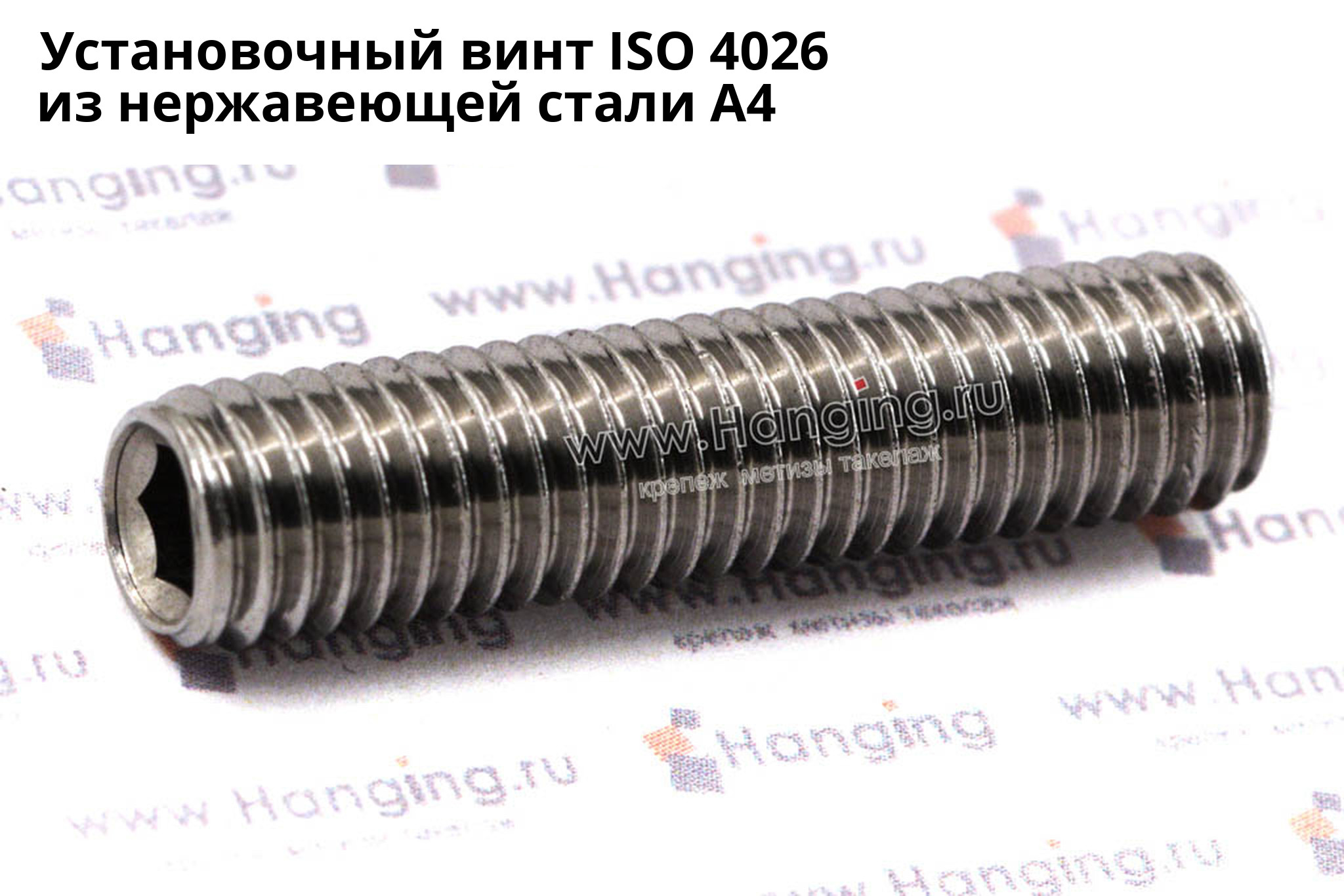

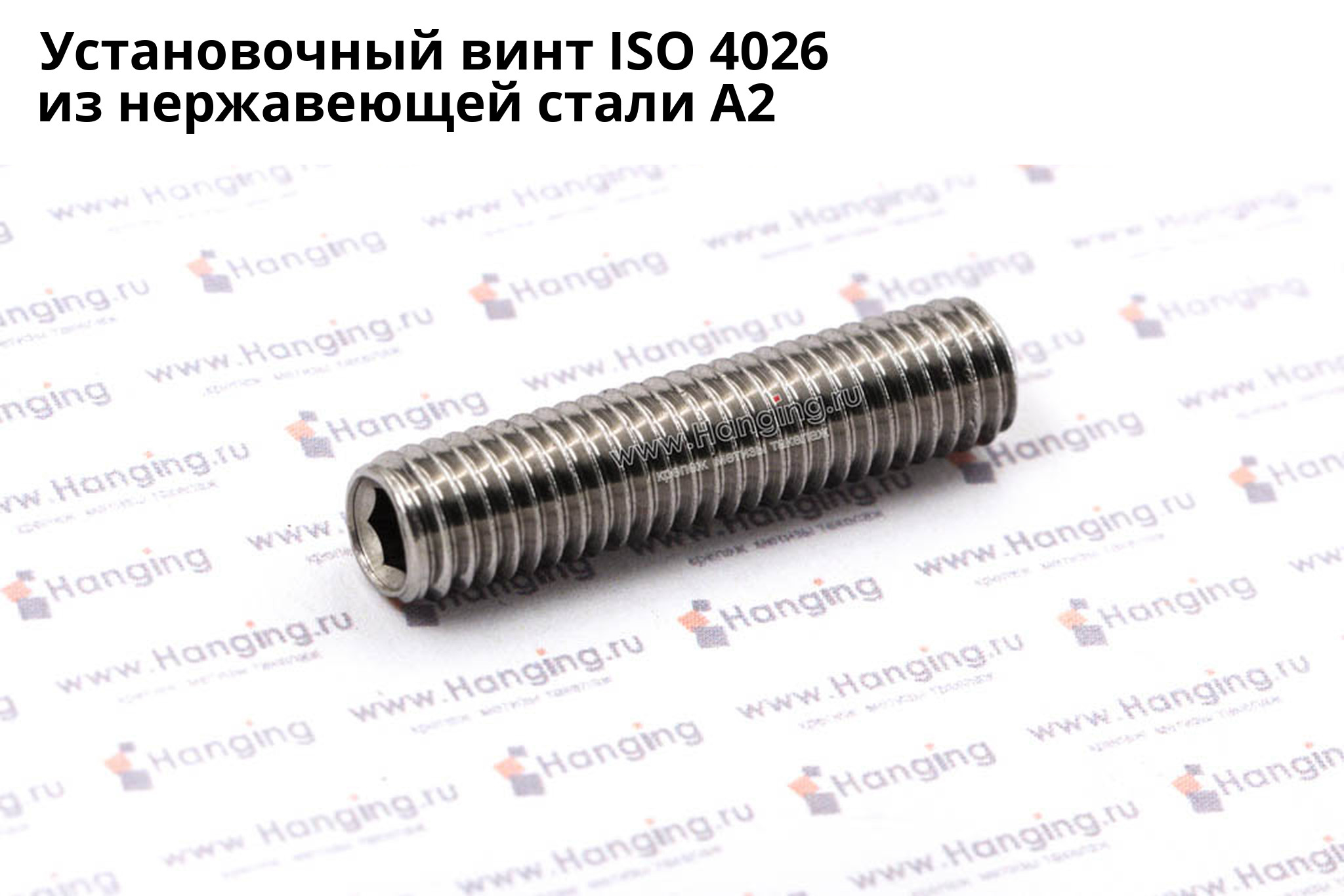

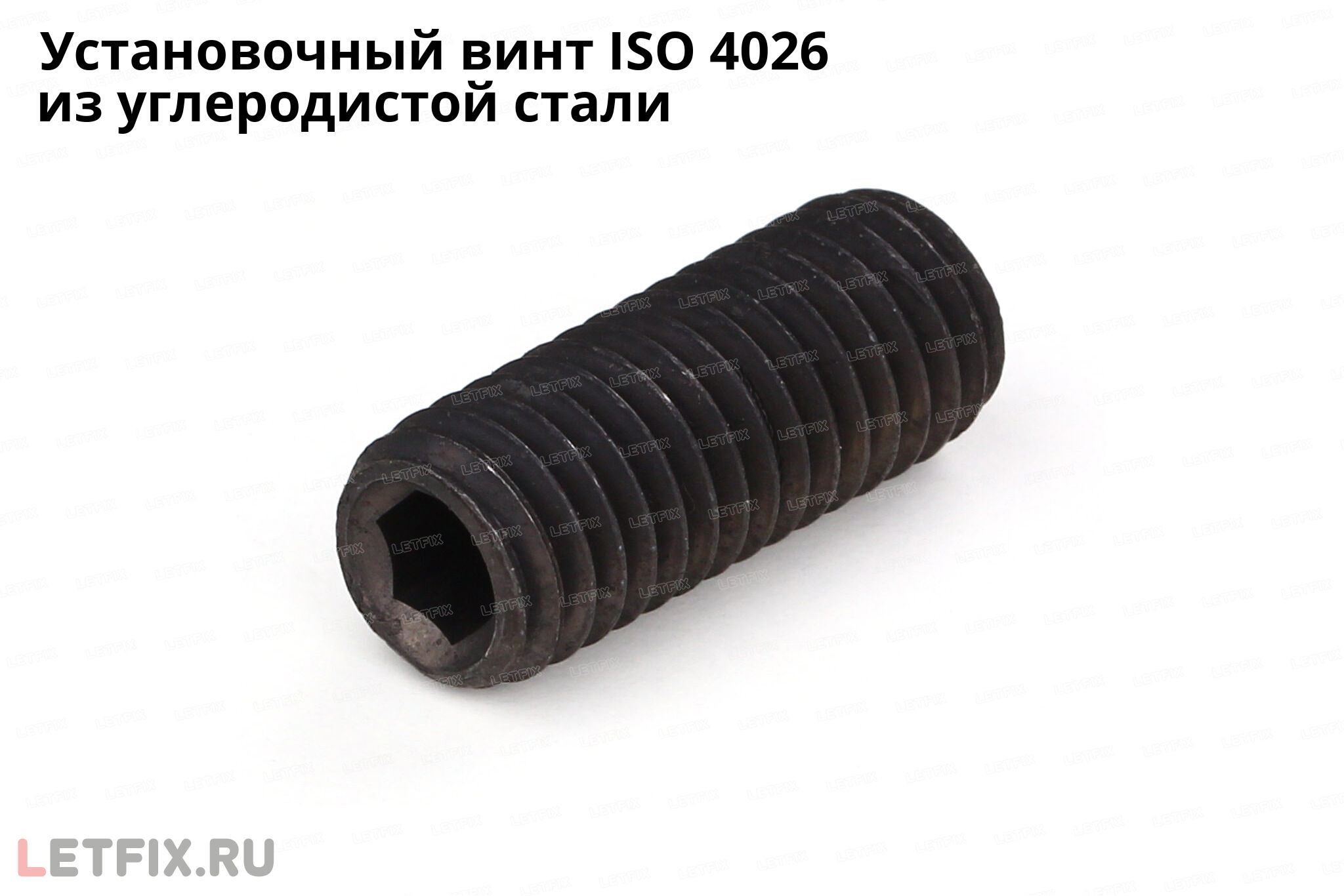

Винт ISO 4026 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Соответствует ГОСТ 11074-93 и DIN 913.

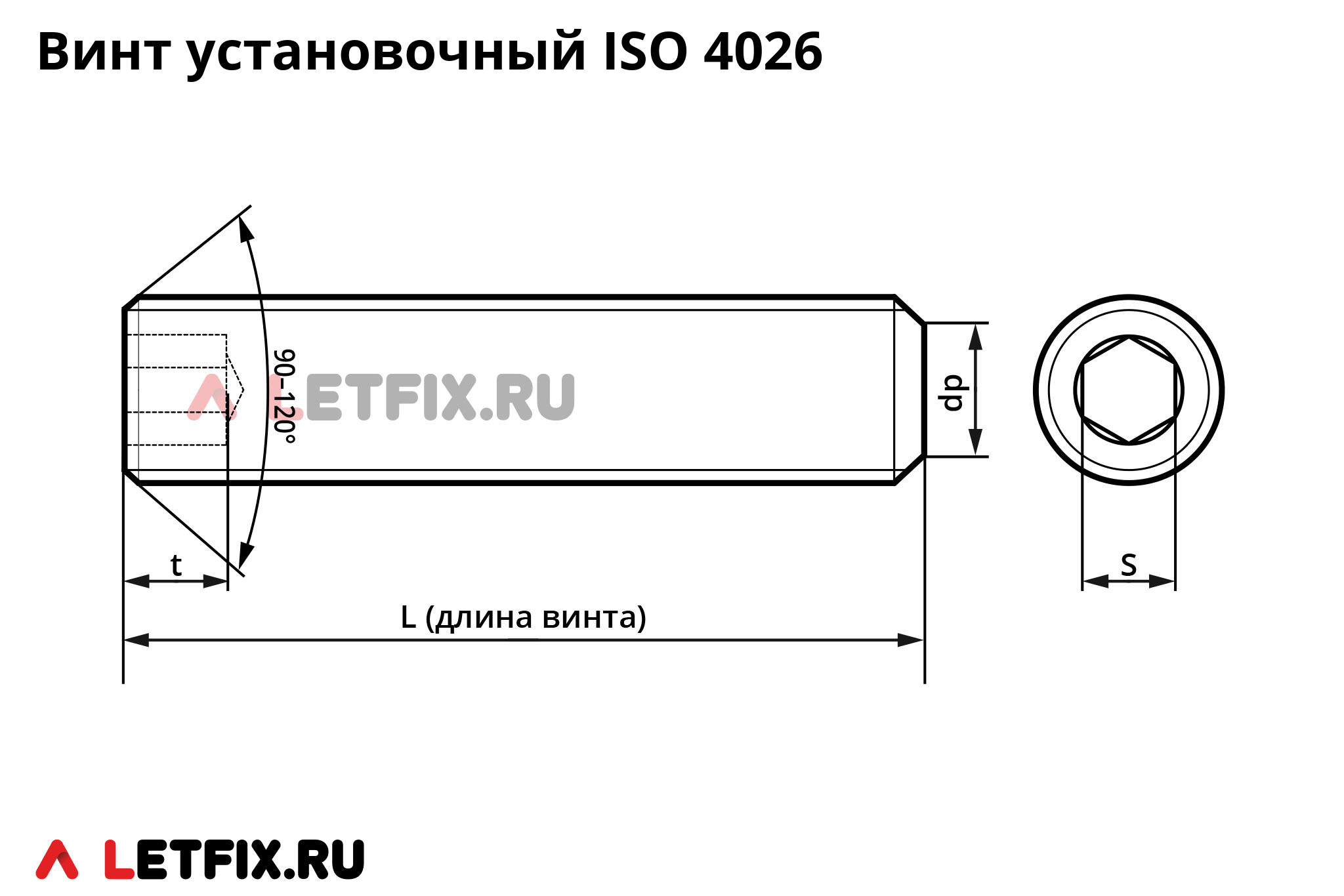

Ниже приведены основные размеры и характеристики винтов ISO 4026.

Размер резьбы d1 t e s
М2 1 0,8 1,003 0,9
М2,5 1,5 1,2 1,427 1,3
М3 2 1,2 1,73 1,5
М4 2,5 1,5 2,3 2
М5 3,5 2 2,87 2,5
М6 4 2 3,44 3
М8 5,5 3 4,58 4
М10 7 4 5,72 5
М12 8,5 4,8 6,86 6
М14 10 5,6 6,86 6
М16 12 6,4 9,15 8
М20 15 8 11,43 10
М24 18 10 13,72 12
