ISO 2342— винт установочный с прямым шлицем (винт без головки, штифт резьбовой)
ISO 2342 — винт установочный с прямым шлицем (винт без головки со шлицем). Применяется при проведении сборочных работ. Также называется резьбовым штифтом ИСО 2342 и упорной шпилькой.

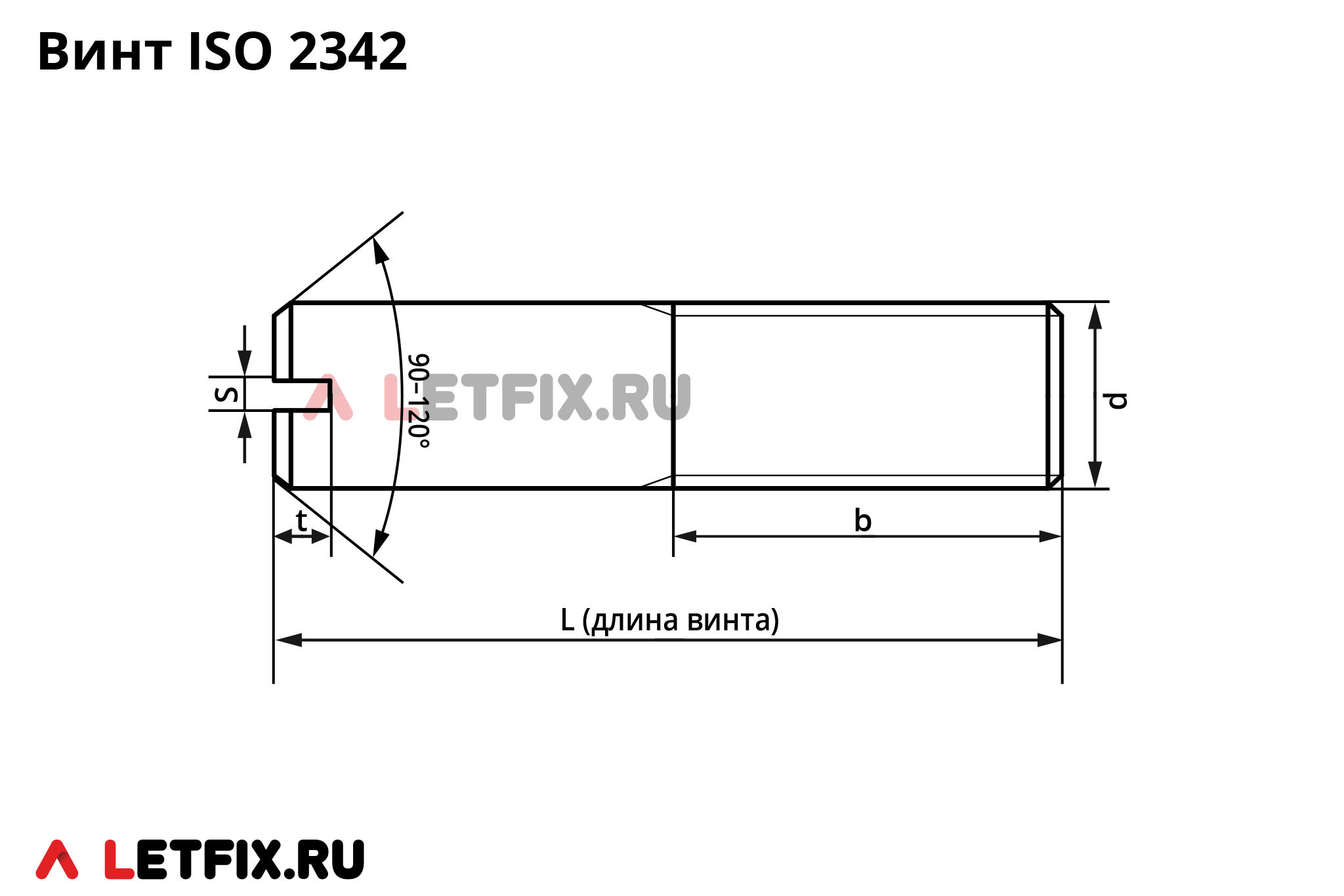

Стандарт ISO 2342 регламентирует размеры установочных винтов класса точности А с прямым шлицем с размерами резьбы от М1 до М10 включительно.
| Резьба | Шаг | b, длина резьбы, в мм | S, номин. размер ключа | t мин., в мм |
| М1 | 0,25 | 1,2 | 0,2 | 0,63 |
| М1,2 | 0,25 | 1,4 | 0,2 | 0,63 |
| М1,6 | 0,35 | 1,9 | 0,3 | 0,88 |
| М2 | 0,4 | 2,4 | 0,3 | 1 |
| М2,5 | 0,45 | 3 | 0,4 | 1,1 |
| М3 | 0,5 | 3,6 | 0,5 | 1,25 |
| М3,5* | 0,6 | 4,2 | 0,5 | 1,5 |
| М4 | 0,7 | 4,8 | 0,6 | 1,75 |
| М5 | 0,8 | 6 | 0,8 | 2 |
| М6 | 1 | 7,2 | 1 | 2,5 |
| М8 | 1,25 | 9,6 | 1,2 | 3,1 |
| М10 | 1,5 | 12 | 1,6 | 3,75 |
* — размер применять не рекомендуется
Материалы и покрытие винтов ИСО 2342
Материалы: углеродистая сталь, нержавеющая сталь А1, А2 и А4, латунь.
Резьбовые штифты ISO 2342 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги винтов ISO 2342 в стандартах ГОСТ и DIN
Аналоги установочного винта ИСО 2342 в стандартах ГОСТ:
— ГОСТ 18746-80. Отечественные винты ГОСТ 18746-80 исполнения 1 по форме соответствуют ISO 2342, но имеют другую длину резьбы и меньше размеров.
Аналоги упорных шпилек ISO 2342 в стандартах DIN:
— DIN 427. Стандарт соответствует ISO 2342, но в стандарте DIN 427 больше размеров: регламентированы винты с размерами резьбы от М1 до М20 включительно. Также есть небольшие отличия по размерам и глубине шлицов.
