ISO 8675 — гайки низкие с фаской с мелким шагом резьбы
ISO 8675 — гайка низкая шестигранная с фаской с мелким шагом резьбы.
Стандарт ISO 8675 регламентирует низкие гайки с фаской с мелкой резьбой размером от М8 до М64 включительно класса точности А и В (до М16 включительно — класс A, от М18 и больше — класс B).

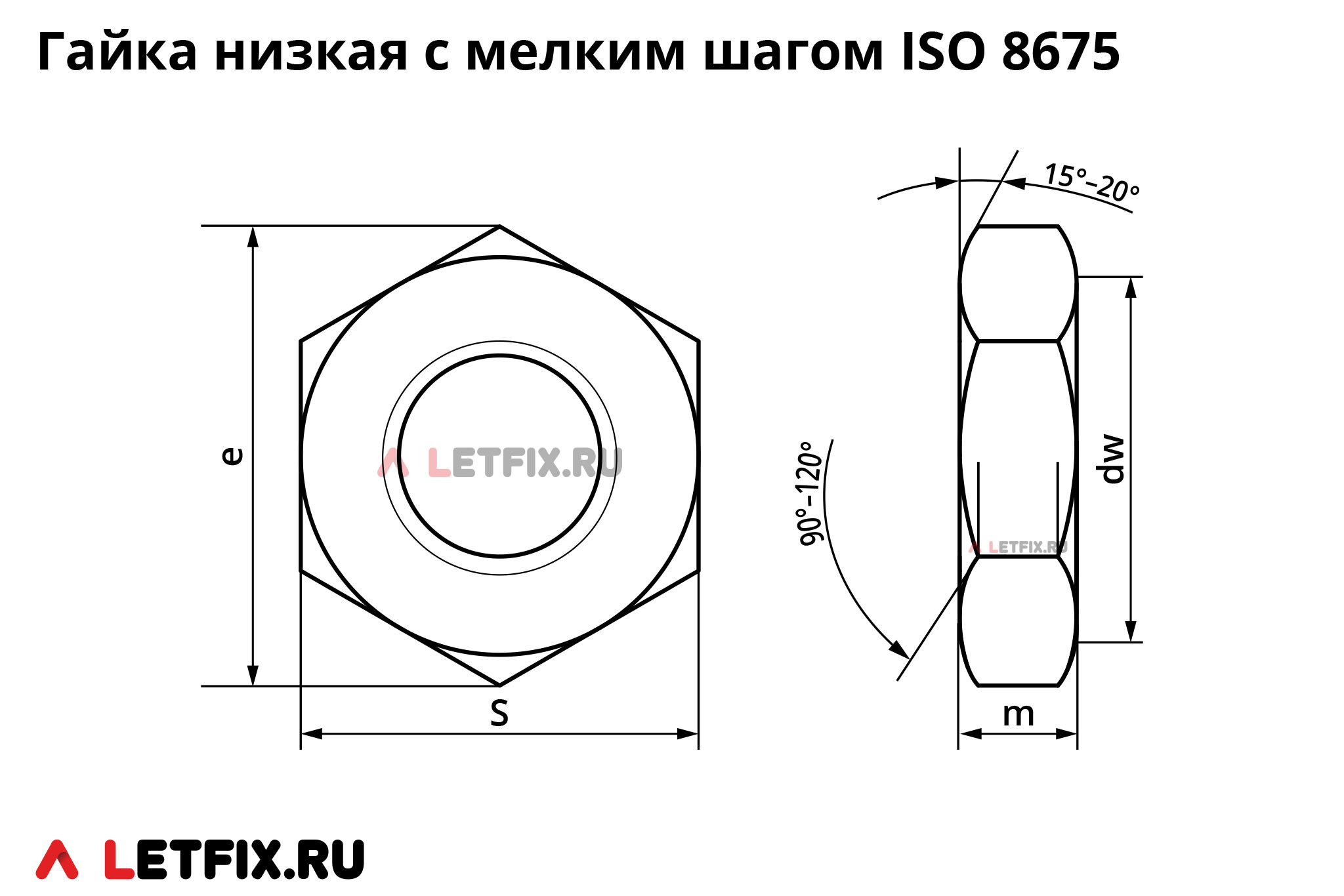

| Размер резьбы | Мелкий шаг резьбы | m, высота гайки, в мм | e, диаметр описанной окружности, в мм | S, размер ключа | dw, в мм | ||
| min | max* | min | min | max* | min | ||
| М8 | 1 | 3,7 | 4 | 14,38 | 12,73 | 13 | 11,6 |
| М10 | 1; 1,25 | 4,7 | 5 | 17,77 | 15,73 | 16 | 14,6 |
| М12 | 1,25; 1,5 | 5,7 | 6 | 20,03 | 17,73 | 18 | 16,6 |
| М14 | 1,5 | 6,42 | 7 | 23,36 | 20,67 | 21 | 19,6 |
| М16 | 1,5 | 7,42 | 8 | 26,75 | 23,67 | 24 | 22,5 |
| М18 | 1,5 | 8,42 | 9 | 29,56 | 26,16 | 27 | 24,9 |
| М20 | 1,5; 2 | 9,1 | 10 | 32,95 | 29,16 | 30 | 27,7 |
| М22 | 1,5 | 9,9 | 11 | 37,29 | 33 | 34 | 31,4 |
| М24 | 2 | 10,9 | 12 | 39,55 | 35 | 36 | 33,2 |
| М27 | 2 | 12,4 | 13,5 | 45,2 | 40 | 41 | 38 |
| М30 | 2 | 13,9 | 15 | 50,85 | 45 | 46 | 42,8 |
| М33 | 2 | 15,4 | 16,5 | 55,37 | 49 | 50 | 46,6 |
| М36 | 3 | 16,9 | 18 | 60,79 | 53,8 | 55 | 51,1 |
| М39 | 3 | 18,2 | 19,5 | 66,44 | 58,8 | 60 | 55,9 |
| М42 | 3 | 19,7 | 21 | 71,3 | 63,1 | 65 | 60 |
| М45 | 3 | 21,2 | 22,5 | 76,95 | 68,1 | 70 | 64,7 |
| М48 | 3 | 22,7 | 27 | 92,6 | 73,1 | 75 | 69,4 |
| М52 | 4 | 24,7 | 26 | 88,25 | 78,1 | 80 | 74,2 |
| М56 | 4 | 26,7 | 28 | 93,56 | 82,8 | 85 | 78,7 |
| М60 | 4 | 28,7 | 30 | 99,21 | 87,8 | 90 | 83,4 |
| М64 | 4 | 30,4 | 32 | 104,86 | 92,8 | 95 | 88,2 |
* — номинальный размер
Материалы и покрытие гаек ISO 8675
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Низкие шестигранные гайки с фаской с мелким шагом резьбы ISO 4035 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного и горячеоцинкованного покрытия.
Аналоги гаек ISO 8675 в стандартах DIN, ГОСТ и ISO
Аналоги низких гаек ISO 8675 в стандартах ГОСТ:
— ГОСТ ISO 4035-2014. По форме исполнения стандарт полностью соответствует ISO 8675, но он регламентирует гайки только с крупным (стандартным) шагом резьбы.
— ГОСТ 5916-70. Стандарт соответствует ISO 8675, но в стандарте ГОСТ 5916 регламентированы гайки класса точности В с размерами резьбы от М1 до М48 включительно, в том числе и с крупной резьбой.
— ГОСТ 5929-70. Стандарт соответствует ISO 8675, но стандарт ГОСТ 5929 регламентирует гайки с крупным (стандартным) шагом класса точности А с размерами резьбы от М1 до М48 включительно.
— ГОСТ ISO 8675-2014. Стандарт полностью соответствует ISO 8675.
— ГОСТ 10607-94. Стандарт ГОСТ 10607-94 регламентирует низкие гайки с фаской с размером резьбы от М48 до М150 включительно, как с крупным, так и с мелким шагом резьбы. По форме гаек ГОСТ 10607-94 — аналог ISO 8675.
Аналоги низких гаек ISO 8675 в стандартах DIN:
— DIN 439 Form B. Стандарт соответствует ISO 8675, но регламентирует гайки с фаской до размера резьбы М52 с крупной и мелкой резьбой. Также отличаются размеры гаек М10, М12, М14 и М22 для размеров ключей и диаметра описанной окружности (на схеме — S и e соответственно).
— DIN 936. Низкие гайки с фаской по стандарту DIN 936 по форме исполнения являются аналогом гаек ISO 8675, но различаются по высоте гаек (существенно от размера резьбы М30 и выше.
Аналоги гаек ISO 8675 в стандартах ISO:
— ISO 4035. Стандарт соответствует ISO 8675 по исполнению гаек (низкие с фаской), но регламентирует гайки для стандартного крупного шага резьбы.
