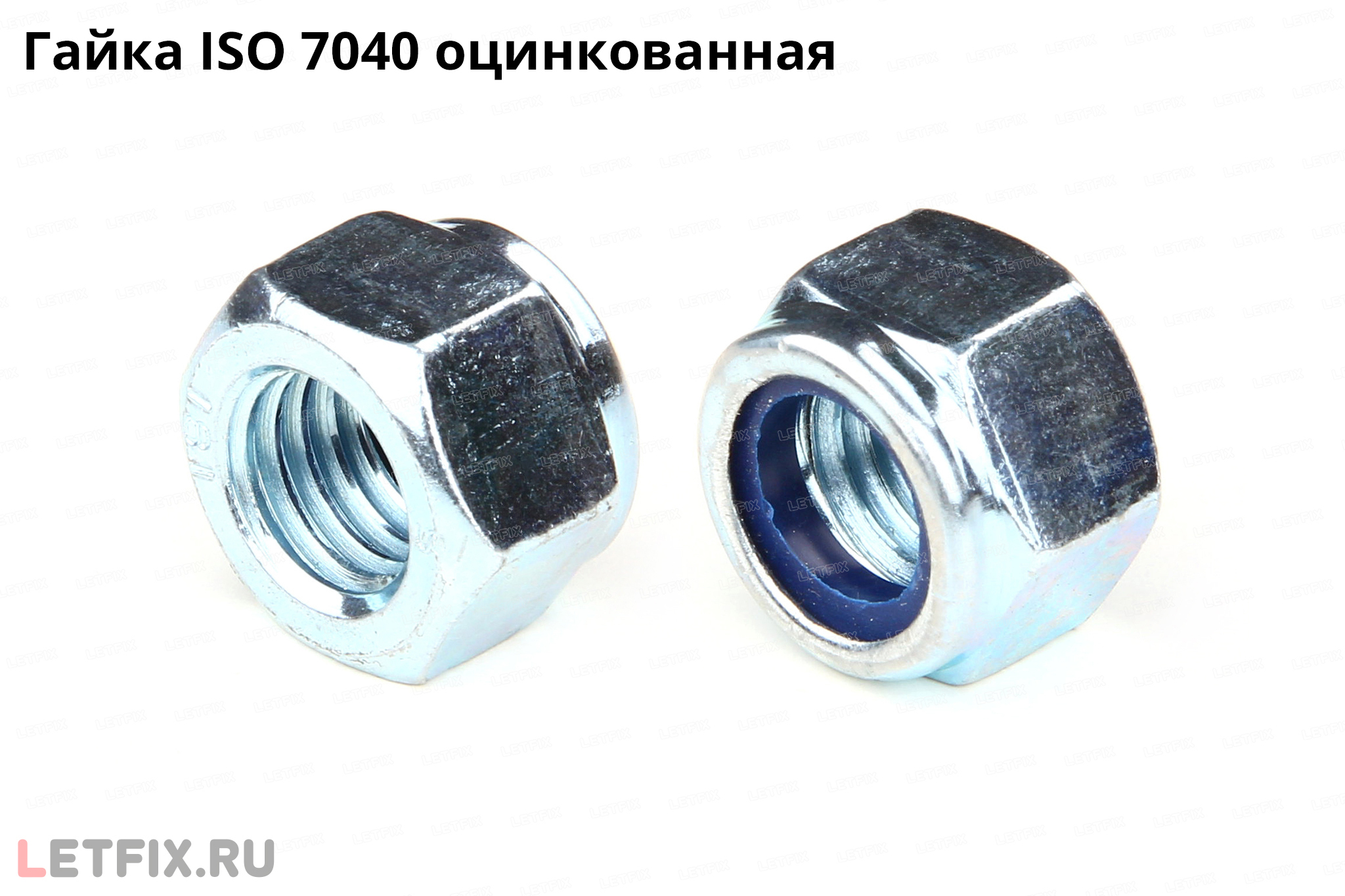

ISO 7040. Гайка шестигранная.

ISO 7040 — гайка шестигранная с нейлоновым или пропиленовым (пластмассовым) кольцом. Применяется для соединения, монтажа, крепления элементов конструкций и оборудования совместно с болтами, шпильками с соответствующим размером метрической резьбы.

Шестигранная гайка со стопорным кольцом ISO 7040 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Гайки ISO 7040 имеют класс прочности 8, 10. Зачастую, гайки ISO 7040 из углеродистой стали оцинкованы.

Соответствует DIN 985 и ГОСТ ISO 7040-2014.

Ниже приведены основные размеры и характеристики гаек ISO 7040.

Размер резьбы s h m e
М3 5,5 4,5 2,15 6,01
М4 7 6 2,9 7,66
М5 8 6,8 4,4 8,79
М6 10 6,8 4,9 11,05
М8 13 9,5 6,44 14,38
М10 16 11,9 8,04 17,77
М12 18 14,9 10,37 20,03
М14 21 17 12,1 23,35
М16 24 19,1 14,1 26,75
М18 27 20,6 15,1 29,56
М20 30 22,8 16,9 32,95
М22 34 24,5 18,1 37,29
М24 36 27,1 20,2 39,55
М27 41 31 22,5 45,2
М30 46 32,6 24,3 50,85
М33 50 35,5 27,4 55,37
М36 55 38,9 29,4 60,79
М39 60 42 31,8 66,44
М42 65 45 34 71,3
М45 70 48 36 76,95
М48 75 50 38 82,6
