ISO 7435. Установочный винт с цилиндрическим концом со шлицем.
![ISO 7435 — u0432u0438u043du0442 u0443u0441u0442u0430u043du043eu0432u043eu0447u043du044bu0439 u0441 u0446u0438u043bu0438u043du0434u0440u0438u0447u0435u0441u043au0438u043c u043au043eu043du0446u043eu043c.](https://letfix.ru/images/goods/shop_fasteners_iso_image_iso_7435_img.jpg)

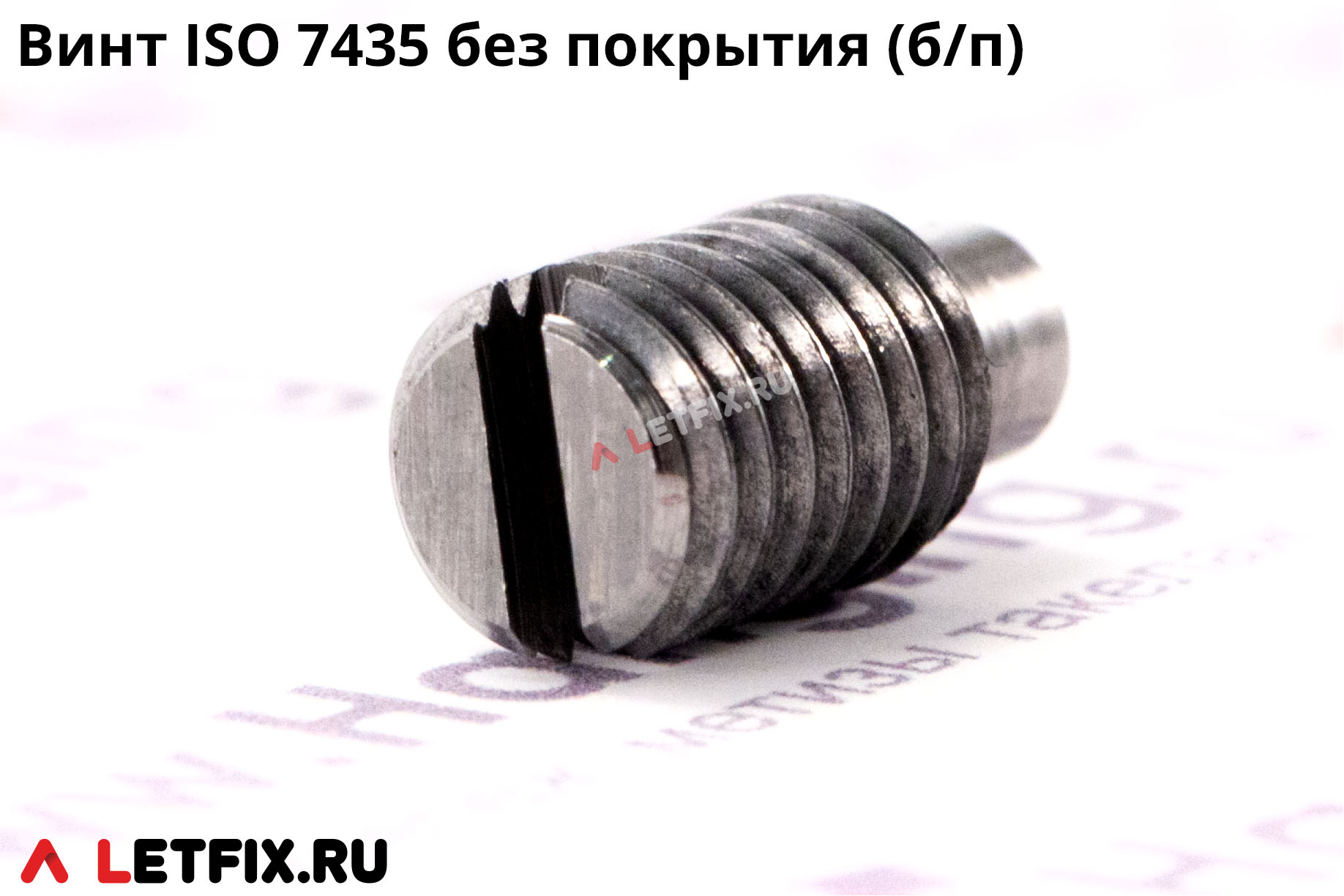

ISO 7435 — винт установочный с цилиндрическим концом со шлицем. Винт ISO 7435 используется в машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров.
Винт ISO 7435 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.
Соответствует ГОСТ 1478-93 и DIN 417.
Ниже приведены основные размеры и характеристики винтов ISO 7435.
Резьба | d1 | z | n | t min |
---|---|---|---|---|
M3 | 2 | 1,5 | 0,4 | 0,8 |
M4 | 2,5 | 2 | 0,6 | 1,12 |
M5 | 3,5 | 2,5 | 0,8 | 1,28 |
M6 | 4 | 3 | 1 | 1,6 |
M8 | 5,5 | 4 | 1,2 | 2 |
M10 | 7 | 5 | 1,6 | 2,4 |
M12 | 8,5 | 6 | 2 | 2,8 |
