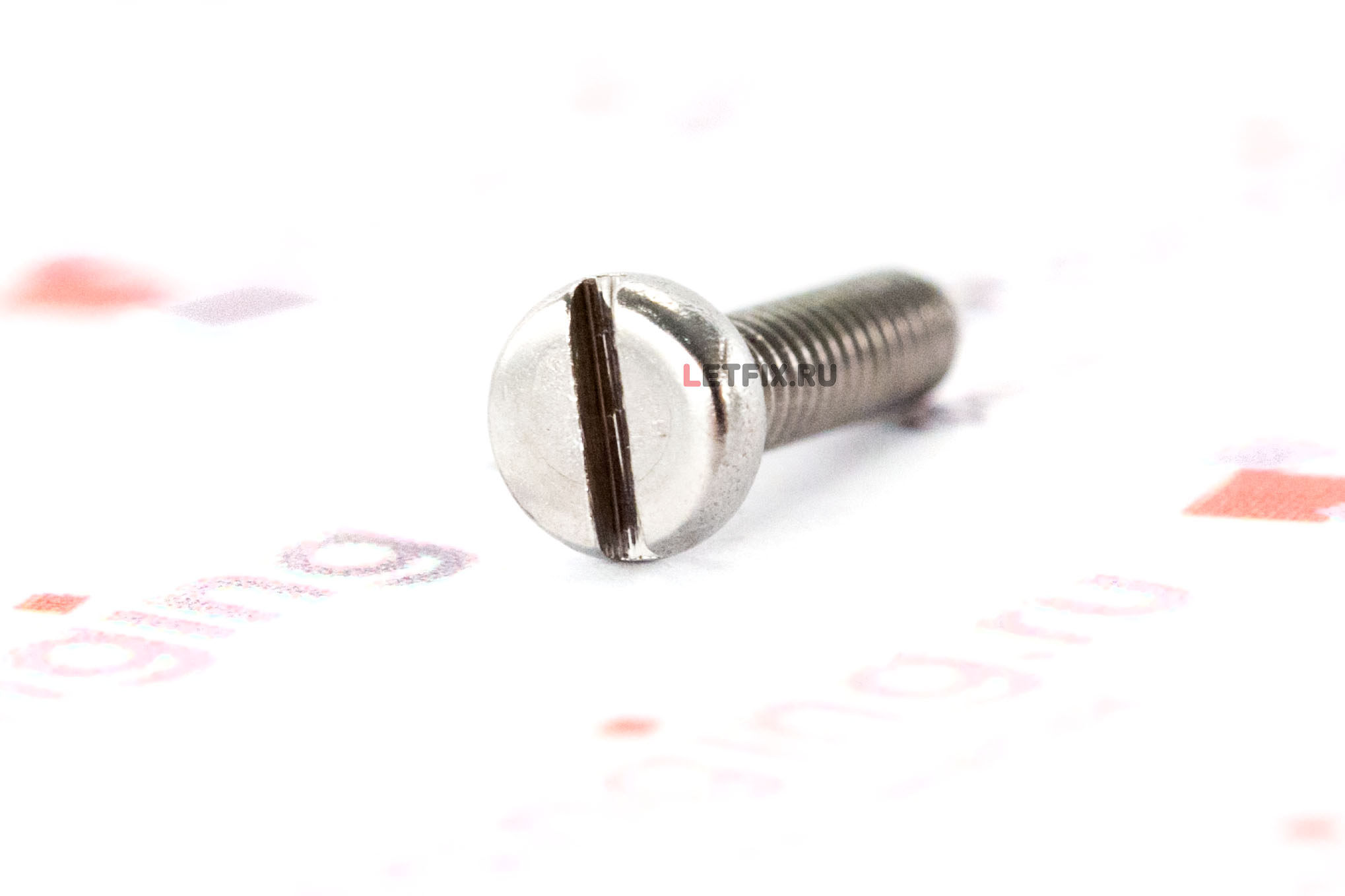

ISO 1580 — винт c плоской скругленной головкой с прямым шлицем
ISO 1580 — винт с низкой плоской скругленной головкой с прямым шлицем. Используется при сборочных работах в различных отраслях производств.
Стандарт ISO 1580 регламентирует размеры винтов с плоской головкой с прямым шлицем с размерами резьбы от М1,6 до М10 включительно.
| Резьба | Шаг | D, диаметр | k, высота | S, номин. размер ключа* | a макс., в мм | t мин., в мм | w мин., в мм | r мин., в мм | ||
| мин. | макс.* | мин. | макс.* | |||||||
| М1,6 | 0,35 | 2,9 | 3,2 | 0,86 | 1 | 0,4 | 0,7 | 0,35 | 0,3 | 0,1 |
| М2 | 0,4 | 3,7 | 4 | 1,16 | 1,3 | 0,5 | 0,8 | 0,5 | 0,4 | 0,1 |
| М2,5 | 0,45 | 4,7 | 5 | 1,36 | 1,5 | 0,6 | 0,9 | 0,6 | 0,5 | 0,1 |
| М3 | 0,5 | 5,3 | 5,6 | 1,66 | 1,8 | 0,8 | 1 | 0,7 | 0,7 | 0,1 |
| М3,5** | 0,6 | 6,64 | 7 | 1,96 | 2,1 | 1 | 1,2 | 0,8 | 0,8 | 0,1 |
| М4 | 0,7 | 7,64 | 8 | 2,26 | 2,4 | 1,2 | 1,4 | 1 | 1 | 0,2 |
| М5 | 0,8 | 9,14 | 9,5 | 2,86 | 3 | 1,2 | 1,6 | 1,2 | 1,2 | 0,2 |
| М6 | 1 | 11,57 | 12 | 3,3 | 3,6 | 1,6 | 2 | 1,4 | 1,4 | 0,25 |
| М8 | 1,25 | 15,57 | 16 | 4,5 | 4,8 | 2 | 2,5 | 1,9 | 1,9 | 0,4 |
| М10 | 1,5 | 19,48 | 20 | 5,7 | 6 | 2,5 | 3 | 2,4 | 2,4 | 0,4 |
* — номинальный размер
** — размер применять не рекомендуется
Материалы и покрытие винтов ISO 1580
Материалы: углеродистая сталь, нержавеющая сталь А2 и А4, латунь.

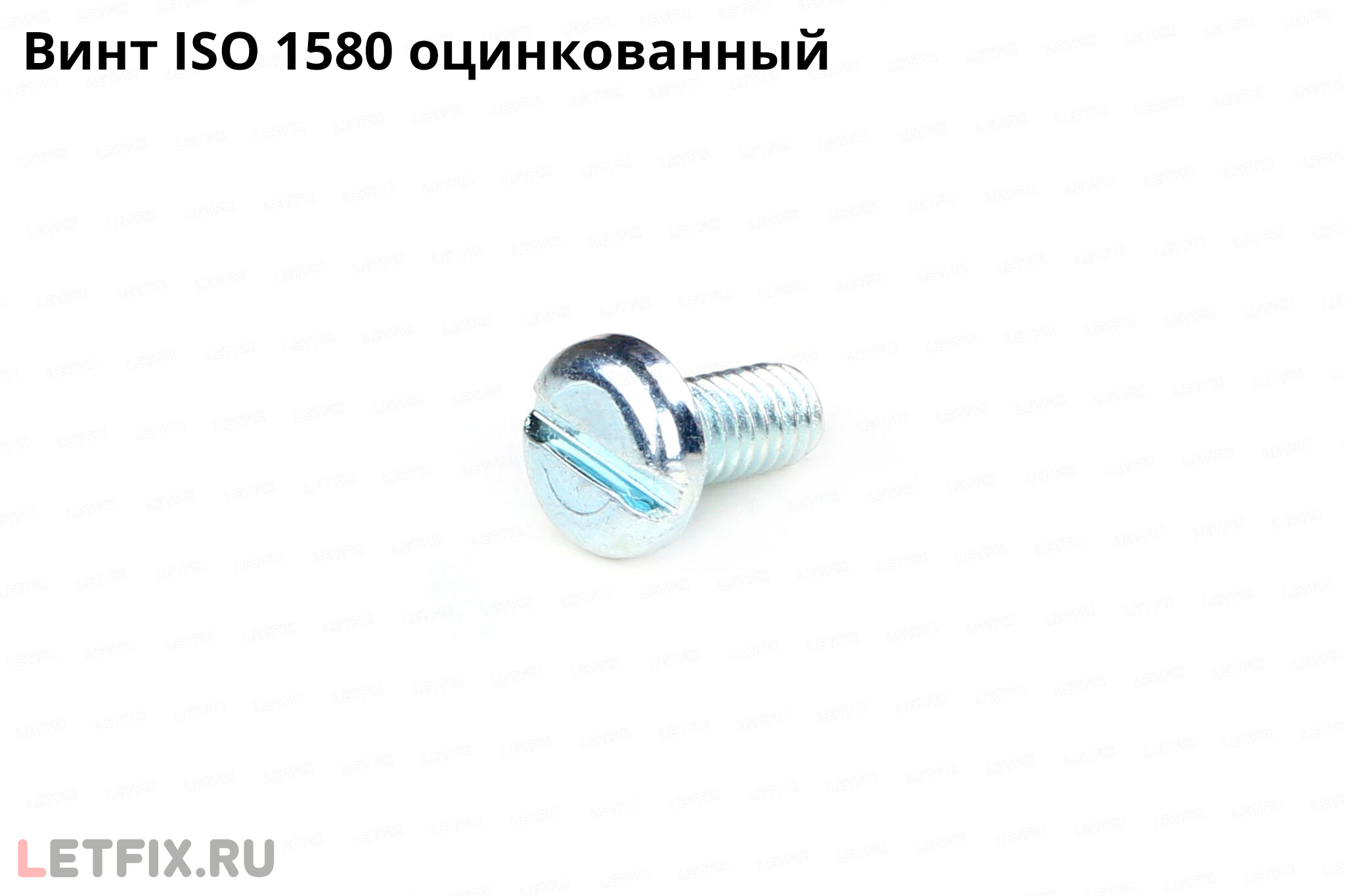

Винты ISO 1580 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги винтов ISO 1580 в стандартах DIN, ISO и ГОСТ
Аналоги винта ISO 1580 в стандартах DIN:
— DIN 85. Стандарт соответствует ISO 1580 с небольшими исключениями по диапазону минимальных и максимальных значений диаметра головки (на схеме — D) витов с размером резьбы М3 и М5. Также различаются по размерам расстояния до шлица в меньшую сторону (на схеме — w) у размеров резьбы М3,5, М5, М8 и М10. В стандарте DIN 85 отсутствуют винты с размерами резьбы М1,6, М2 и М2,5.
Аналоги винта ISO 1580 в стандартах ГОСТ:
— ГОСТ Р ИСО 1580-2013. Стандарт полностью соответствует ISO 1580.
— ГОСТ 11644-75. Стандарт соответствует ISO 1580 с небольшими исключениями (минимальным и максимальным значениям диаметра головки (на схеме — D) для размеров резьбы М3 и М5), а также стандарт ГОСТ 11644 допускает винты класса точности B. Также в стандарте ГОСТ 11644-75 отсутствует размер резьбы М1,6. Винты по ГОСТ 11644-75 могут иметь более скругленную головку.
— ГОСТ Р 50404-92. Стандарт соответствует, но у него завершён срок действия 1 июля 2014 года. Замещён на ГОСТ Р ИСО 1580-2013.
