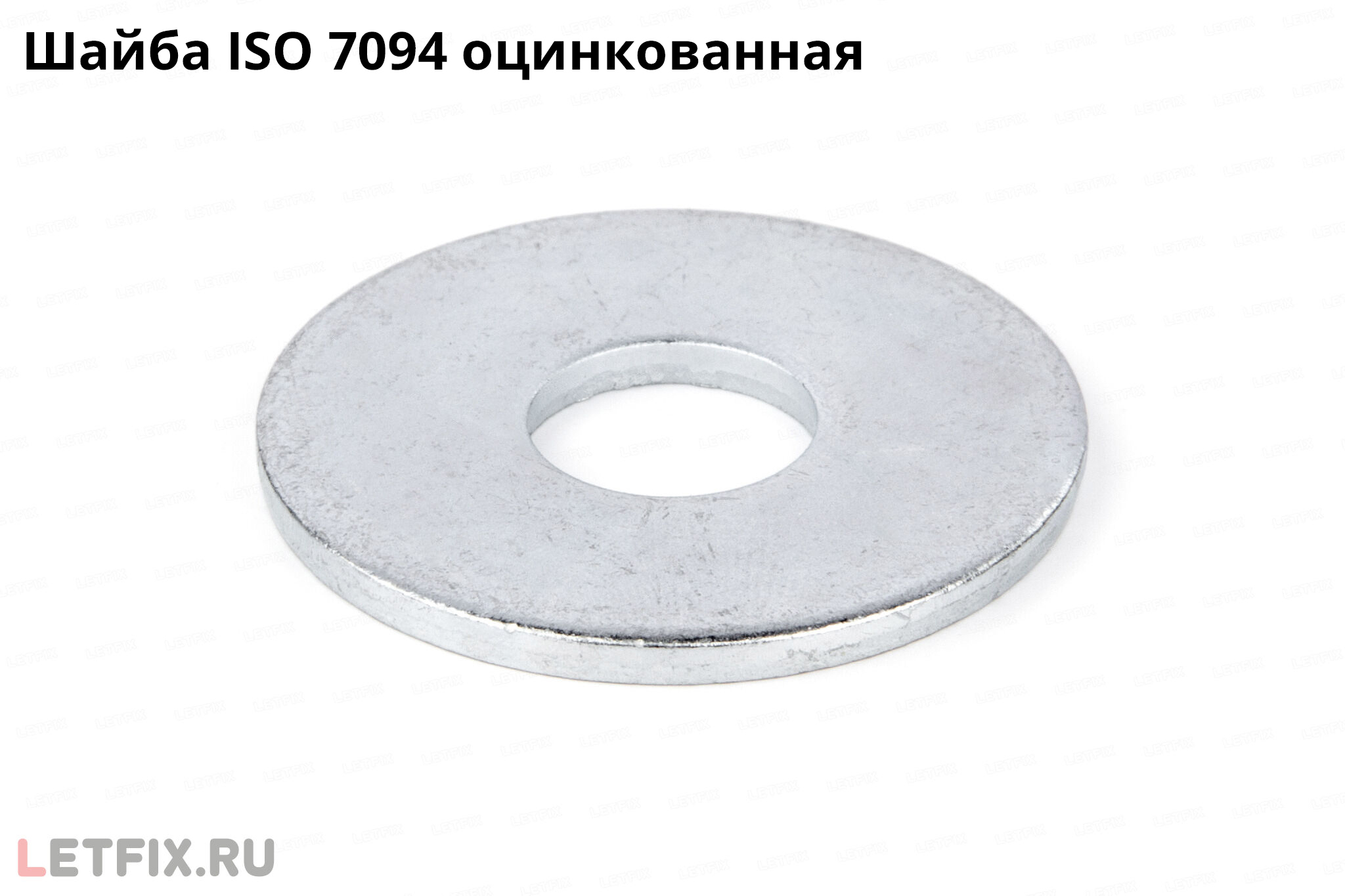

ISO 7094 — шайба плоская увеличенная (особо большой серии)

ISO 7094 — плоские увеличенные шайбы большого наружного диаметра и круглым отверстием (extra large series). Используются в деревянном домостроении, сборке деревянных коснтрукций, при проведении строительно-монтажных и производственных сборочных работ.

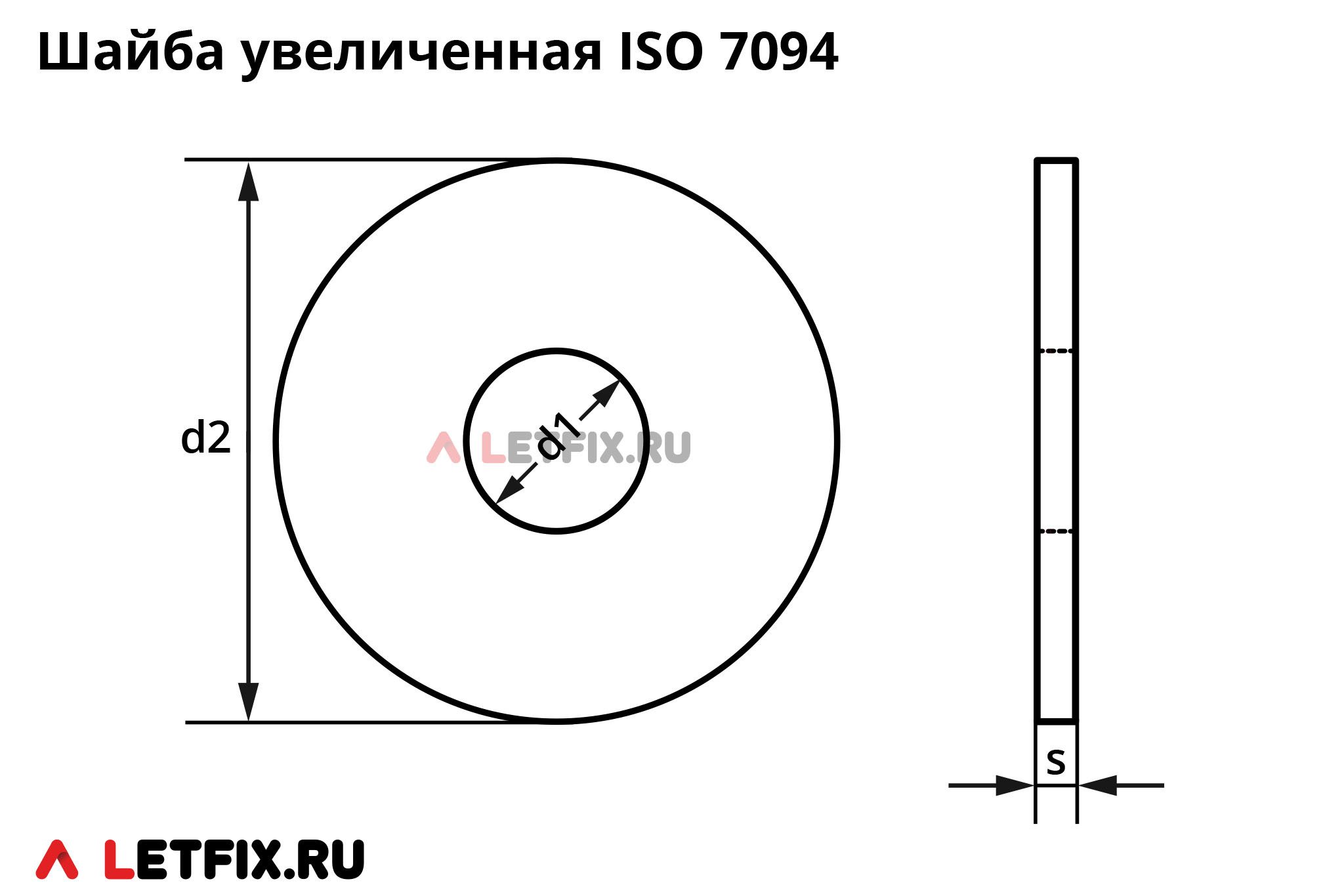

Стандарт ИСО 7094 регламентирует шайбы большого увеличенного внешнего диаметра и увеличенной толщины для резьбы размером от М5 до М36 (с диаметром отверстия от 5,5 до 39 миллиметров включительно и наружным диаметром от 18 до 125 миллиметров включительно).

Увеличенная крупная шайба ISO 7094 отличается от популярных увеличенных шайб по стандарту DIN 9021 (аналог ISO 7093-1 и ISO 7093-2) большей толщиной и большим наружным диаметром.

Для
резьбы
d1,
диаметр
отверстия, в мм
d2, наружный
диаметр,
в мм
s, толщина
шайбы,
в мм
мин.* макс. мин. макс.* номин. мин. макс.
М5 5,5 5,8 16,9 18 2 1,7 2,3
М6 6,6 6,96 20,7 22 2 1,7 2,3
М8 9 9,36 26,7 28 3 2,4 3,6
М10 11 11,43 32,4 34 3 2,4 3,6
М12 13,5 13,93 42,4 44 4 3,4 4,6
М16 17,5 18,2 54,1 56 5 4 6
М18 20 20,43 58,1 60 5 4 6
М20 22 22,84 70,1 72 6 5 7
М22 24 24,84 78,1 80 6 5 7
М24 26 26,84 82,8 85 6 5 7
М27 30 30,84 95,8 98 6 5 7
М30 33 34 102,8 105 6 5 7
М33 36 37 112,8 115 8 6,8 9,2
М36 39 40 122,5 125 8 6,8 9,2

* — номинальный размер

Материалы и покрытие шайб ISO 7094

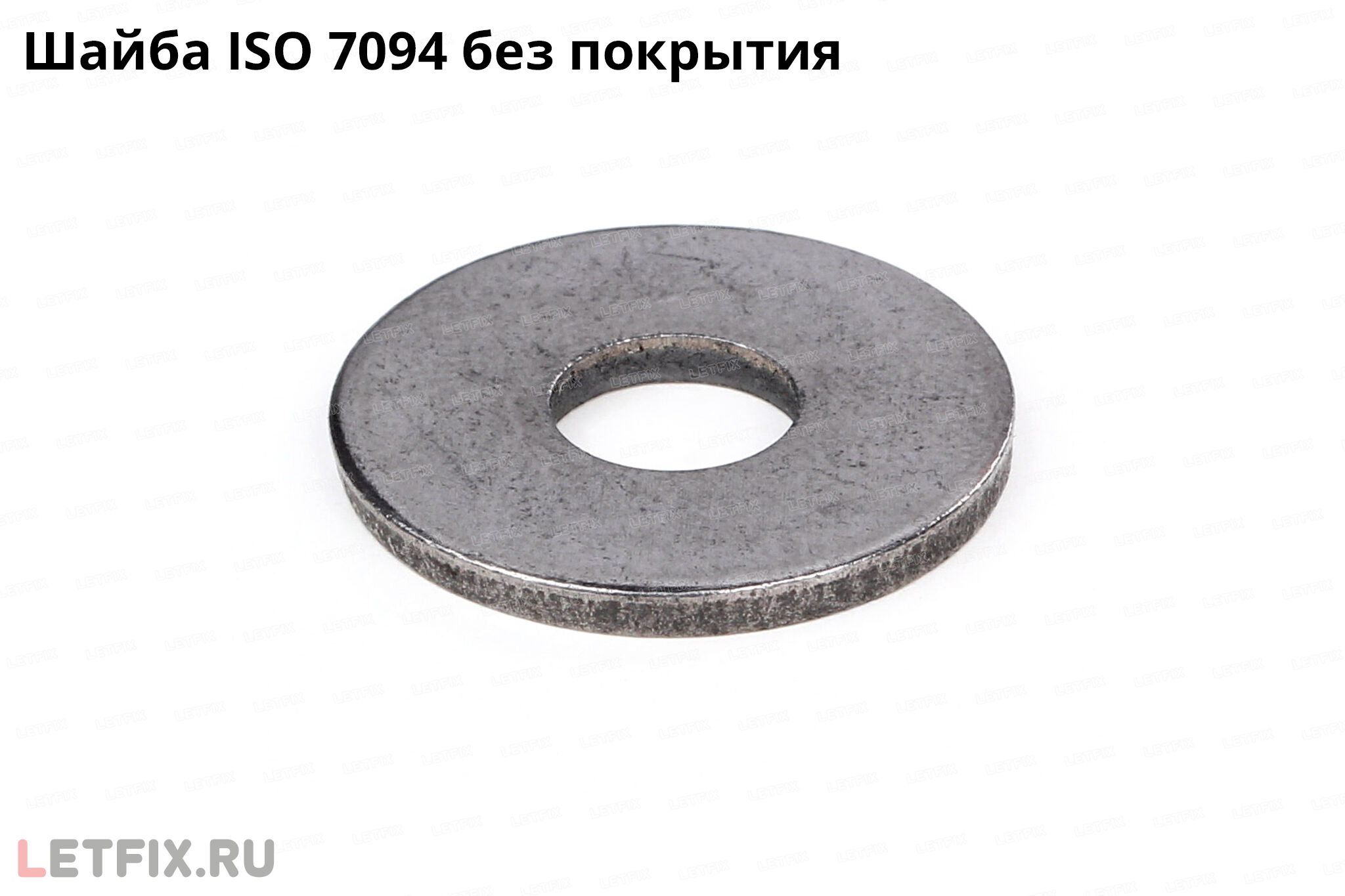

Материалы: углеродистая сталь, нержавеющая сталь А2 и А4.
Увеличенные плоские крупные шайбы ИСО 7094, произведенные из углеродистой стали, могут подвергаться процессу электролитического цинкования (в том числе с пассивацией), горячего цинкования, воронения, нанесения горячего цинкового и цинк-ламельного покрытий, фосфатирования, оксидирования.

Аналоги шайб ГОСТ ISO 7094 в стандартах ГОСТ и ISO

Аналоги шайбы ИСО 7094 в стандартах ГОСТ:
ГОСТ 28848-90. Стандарт ГОСТ 28848 не только является аналогом ISO 7094, но и был создан на основании международного стандарта. Но в стандарте ISO 7094 содержатся шайбы, которые отсутствуют в стандарте ГОСТ 28848-90, а именно: М18, М22, М27 и М33

Аналоги шайбы ISO 7094 в стандартах DIN:
DIN 440 Form R. Стандарт DIN 440 R является аналогом ISO 7094, но регламентирует шайбы для размеров резьбы до М52 включительно.
