ISO 7092. Шайба уменьшенная узкая.

ISO 7092 — шайба уменьшенная узкая. Применяется совместно с болтами, винтами, резьбовыми шпильками в машиностроении, приборостроении и в прочих промышленных, производственных и строительных областях.

Шайба ISO 7092 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.

Соответствует ГОСТ 10450-78 и DIN 433.

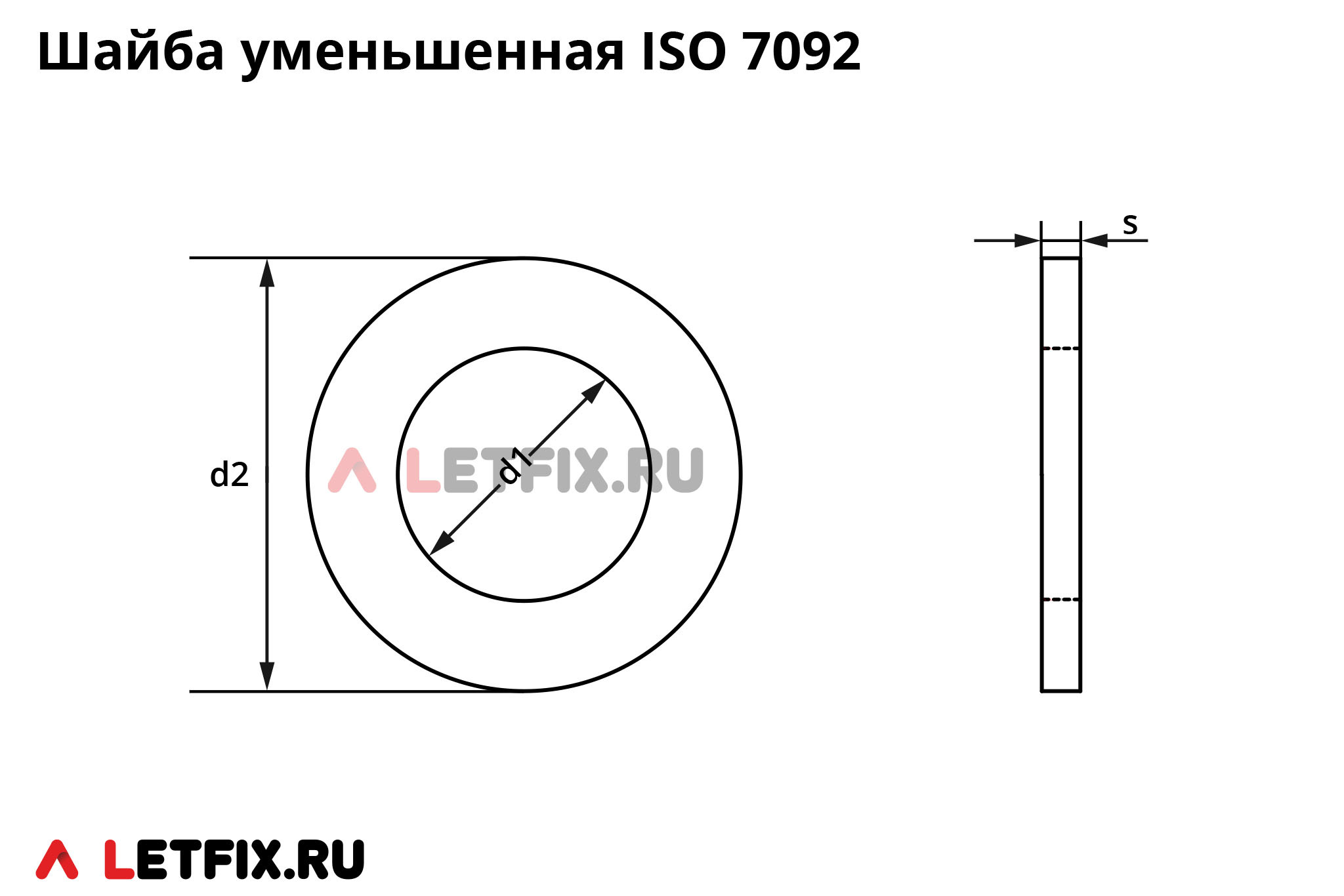

Ниже приведены основные размеры и характеристики шайб ISO 7092.

Под резьбу d1 s
M1,8 4 0,3
M2 4,5 0,3
M2,5 5 0,5
M3 6 0,5
M3,5 7 0,5
M4 8 0,5
M5 9 1
M6 11 1,6
M8 15 1,6
M10 18 1,6
M12 20 2
M14 24 2,5
M16 28 2,5
M18 30 2,5
M20 34 3
