ГОСТ 11644-75 — винт c цилиндрической скругленной головкой с прямым шлицем
ГОСТ 11644-75 — винт цилиндрической скругленной головкой с прямым шлицем. Используется для соединения элементов при проведении сборочных работ.
Стандарт ГОСТ 11644 регламентирует размеры винтов класса точности А и B со скругленной цилиндрической головкой с резьбой от М2 до М10 включительно.
| Размер резьбы | Шаг резьбы | D, диаметр головки, в мм | k, высота головки, в мм | S, номин. размер ключа | t мин., в мм | r макс., в мм | Длина резьбы, в мм |
|---|---|---|---|---|---|---|---|
| М2 | 0,4 | 4 | 1,2 | 0,5 | 0,48 | 0,8 | 10 |
| М2,5 | 0,45 | 5 | 1,5 | 0,6 | 0,6 | 1 | 11 |
| М3 | 0,5 | 6 | 1,8 | 0,8 | 0,72 | 1,2 | 12 |
| М3,5 | 0,6 | 7 | 2,1 | 0,8 | 0,84 | 1,4 | 13 |
| М4 | 0,7 | 8 | 2,4 | 1 | 0,96 | 1,6 | 14 |
| М5 | 0,8 | 10 | 3 | 1,2 | 1,2 | 2 | 16 |
| М6 | 1 | 12 | 3,6 | 1,6 | 1,44 | 2,5 | 18 |
| М8 | 1,25 | 16 | 4,8 | 2 | 1,92 | 3,2 | 22 |
| М10 | 1,5 | 20 | 6 | 2,5 | 2,4 | 4 | 26 |
Материалы и покрытие винтов ГОСТ 11644-75
Материалы: углеродистая сталь, нержавеющая сталь А2 и А4, латунь.

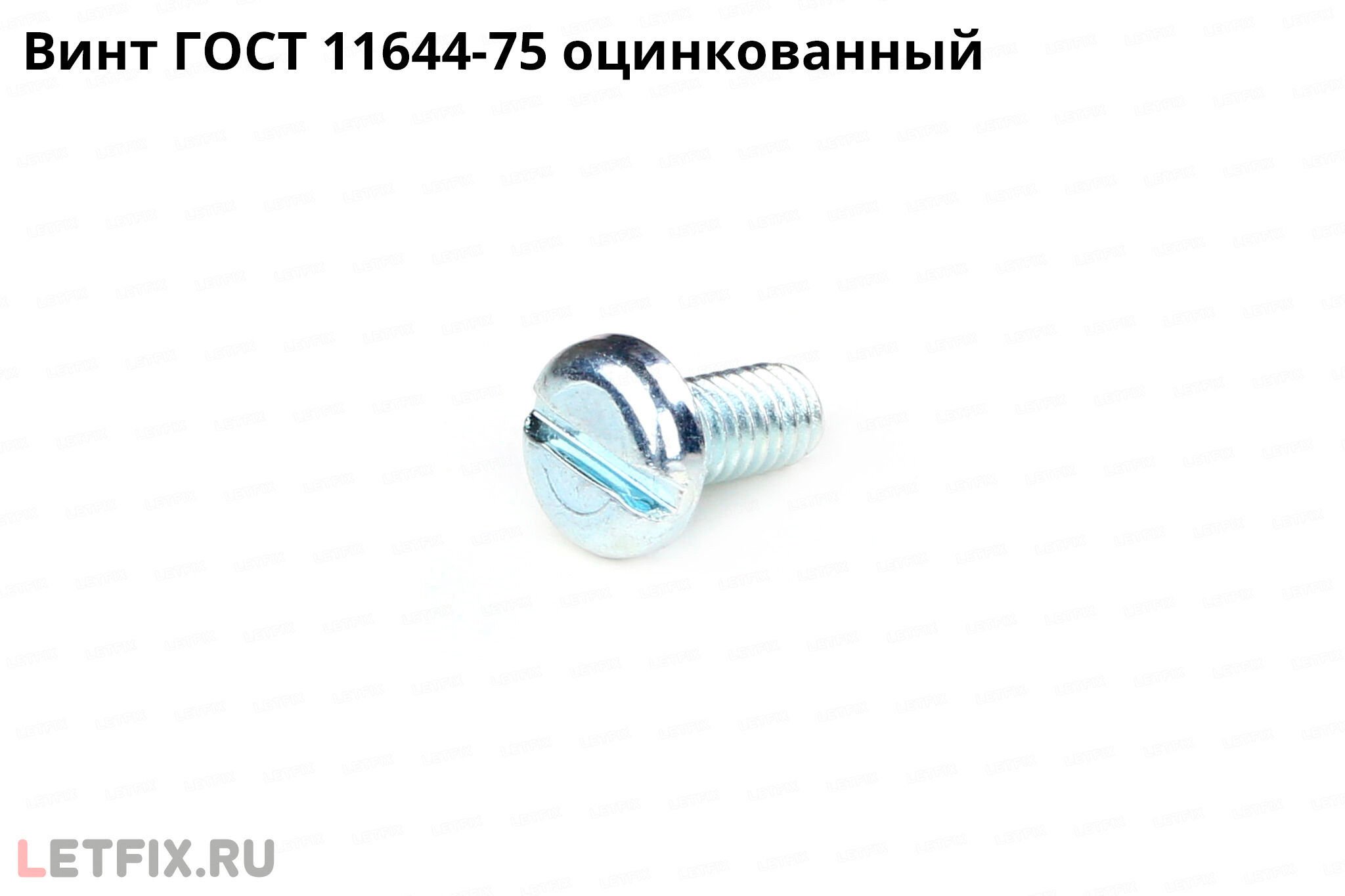

Винты ГОСТ 11644-75 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного покрытия.
Аналоги винтов ГОСТ 11644-75 в стандартах DIN, ГОСТ и ISO
Аналоги винта ГОСТ 11644-75 в стандартах DIN:
— DIN 85. По параметрам головки (диаметру и высоте) стандарт соответствует DIN 85, но у отечественного стандарта головка может быть более скругленной, а также стандарт ГОСТ 11644 допускает винты класса точности B. Также в стандарте ГОСТ присутствуют размеры резьбы М2 и М2,5.
Аналоги винта ГОСТ 11644-75 в стандартах ГОСТ:
— ГОСТ Р ИСО 1580-2013. Стандарт соответствует ГОСТ 11644-75 с небольшими исключениями по диапазону минимальных и максимальных значений диаметра головки (на схеме — D) для размеров резьбы М3 и М5, а также стандарт ГОСТ 11644 допускает винты класса точности B, и в стандарте ГОСТ 11644-75 отсутствует размер резьбы М1,6. Винты по стандарту ГОСТ 11644 могут иметь более скругленную головку.
— ГОСТ Р 50404-92. Стандарт соответствует ГОСТ 11644-75 с небольшими исключениями по диапазону минимальных и максимальных значений диаметра головки (на схеме — D) для размеров резьбы М3 и М5, но у стандарта ГОСТ 11644 головка может быть более скругленной. Стандарт ГОСТ Р 50404-92 завершил срок действия 1 июля 2014 года и был замещён на ГОСТ Р ИСО 1580-2013.
Аналоги винта ГОСТ 11644-75 в стандартах ISO:
— ISO 1580. Стандарт соответствует ГОСТ 11644-75 с исключениями минимальных и максимальных значений диаметра головки (на схеме — D) для размеров резьбы М3 и М5. Также стандарт ГОСТ 11644 допускает винты класса точности B. Также в стандарте ГОСТ 11644-75 отсутствует размер резьбы М1,6. Винты по ГОСТ 11644-75 могут иметь более скругленную головку.
