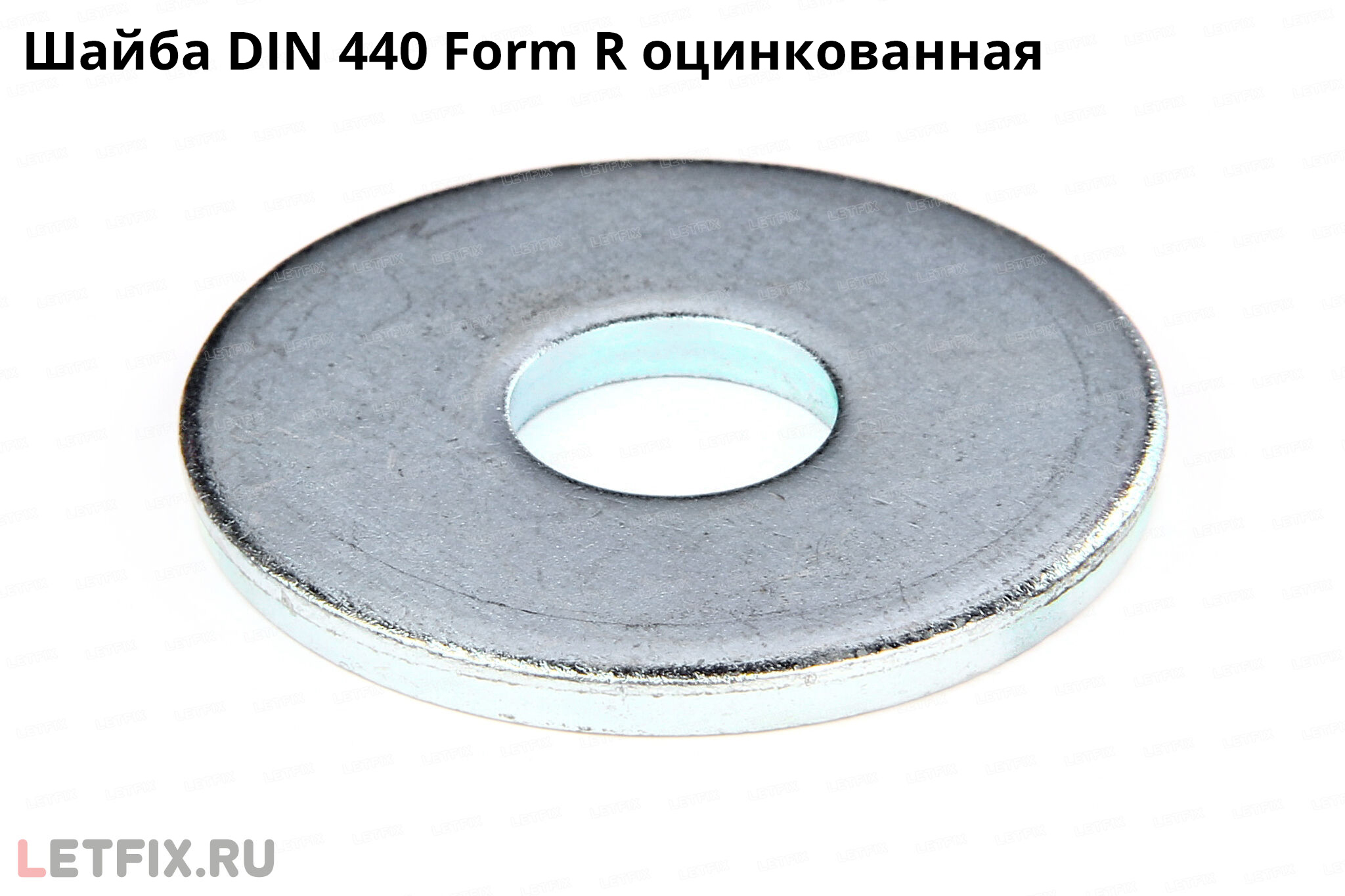

DIN 440 Form R — шайбы увеличенные с круглым отверстием
DIN 440 Form R — плоские увеличенные шайбы с круглым отверстием для деревянных конструкций и мебельных производств.
Форма R стандарта DIN 440 регламентирует шайбы большого диаметра и толщины с диаметром отверстия от 5,5 до 56 миллиметров включительно (для размера резьбы от М5 до М52) с наружным диаметром от 18 до 180 миллиметров включительно.
Отличается от популярных увеличенных шайб по стандарту DIN 9021 большей толщиной и увеличенным диаметром шайб.
| Для резьбы | d1, диаметр отверстия, в мм | d2, наружный диаметр, в мм | s, толщина шайбы, в мм | |
|---|---|---|---|---|
| мин.* | макс. | |||
| М5 | 5,5 | 5,8 | 18 | 2 |
| М6 | 6,6 | 6,96 | 22 | 2 |
| М8 | 9 | 9,36 | 28 | 3 |
| М10 | 11 | 11,43 | 34 | 3 |
| М12 | 13,5 | 13,93 | 44 | 4 |
| М14 | 15,5 | 15,93 | 50 | 5 |
| М16 | 17,5 | 18,2 | 56 | 5 |
| М18 | 20 | 20,84 | 60 | 5 |
| М20 | 22 | 22,84 | 72 | 6 |
| М22 | 24 | 24,84 | 80 | 6 |
| М24 | 26 | 26,84 | 85 | 6 |
| М27 | 30 | 30,84 | 98 | 6 |
| М30 | 33 | 34 | 105 | 6 |
| М33 | 36 | 37 | 115 | 6 |
| М36 | 39 | 40 | 125 | 6 |
| М39 | 42 | 43 | 140 | 8 |
| М42 | 45 | 46 | 150 | 8 |
| М45 | 48 | 49 | 160 | 8 |
| М48 | 52 | 53,2 | 170 | 10 |
| М52 | 56 | 57,2 | 180 | 10 |
* — номинальный размер
Материалы и покрытие шайб DIN 440 R
Материалы: углеродистая сталь, нержавеющая сталь А2 и А4.
Мебельные увеличенные шайбы DIN 440 Form R (шайбы ДИН 440 форма R) из углеродистой стали могут подвергаться процессу электролитического цинкования (в том числе с пассивацией), горячего цинкования, воронения, нанесения цинк-ламельного покрытия, фосфатирования, оксидирования.
Аналоги шайб DIN 440 R в стандартах ГОСТ и ISO
Аналоги шайбы DIN 440 Form R в стандартах ГОСТ:
— ГОСТ 28848-90. Стандарт ГОСТ 28848-90 является аналогом шайбы DIN 440 Form R с круглым отверстием. Отечественный стандарт регламентирует шайбы для размеров резьбы от М5 до М36 включительно.
Аналоги шайбы DIN 440 R в стандартах ISO:
— ISO 7094. Стандарт DIN 440 R не только полностью соответствует ИСО 7094, но и был им замещен (он же — DIN EN ISO 7094). В стандарте ISO 7094 присутствуют размеры шайб для резьбы М18, которая отсутствовала в последней редакции стандарта DIN 440, содержащую форму R. Стандарт ISO 7094 регламентирует шайбы для резьбы от М5 до М36 включительно.
Аналоги шайбы DIN 440 Form R в стандартах DIN:
— DIN 9021. Стандарт DIN 9021 является приблизительным аналогом увеличенной шайбы DIN 440 Form R. Есть расхождения по толщине шайб (шайбы DIN 440 R толще), по внешнему диаметру (шайбы ДИН 440 больше) и по диаметру внутреннего отверстия (DIN 440 R допускает большие отклонения, нежели ДИН 9021).
