ГОСТ Р ИСО 4762-2012 — винт с цилиндрической головкой с шестигранным углублением под ключ
ГОСТ Р ИСО 4762-2012 — винт с цилиндрической головкой с шестигранным углублением под ключ (с внутренним шестигранником). Используется в машиностроении, станкостроении, судостроении, на электротехнических производствах, а также в других промышленных производственных отраслях и в строительстве.

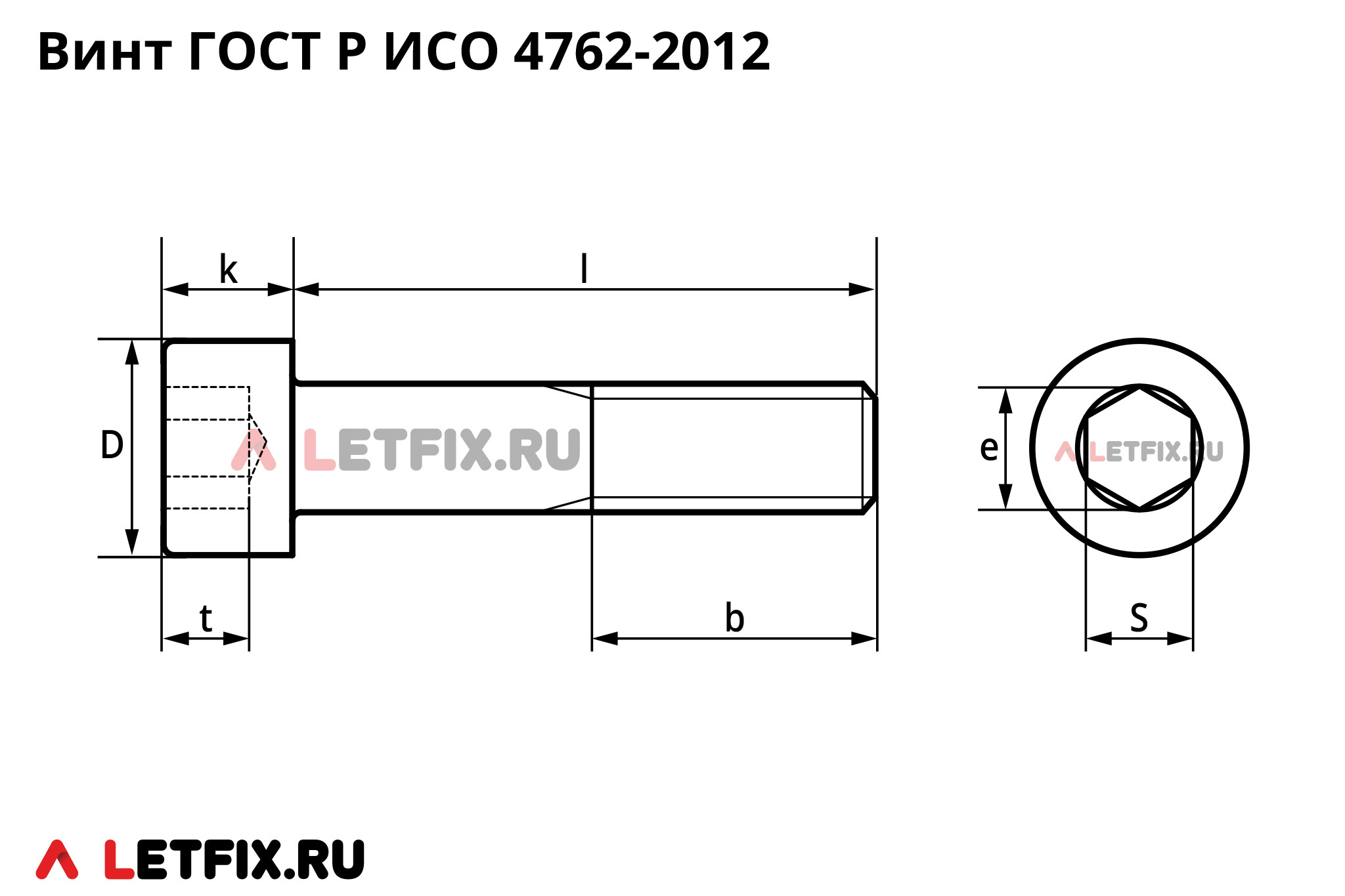

Стандарт ГОСТ Р ИСО 4762 регламентирует винты с цилиндрической головкой с внутренним шестигранником класса точности А для резьбы крупного (стандартного) шага от М1,6 до М64 включительно.
| Размер резьбы | Шаг резьбы, в мм | b, длина резьбы, в мм | D, диаметр головки, в мм | k, высота головки, в мм | S, размер ключа SW, в мм | e мин., в мм | t мин., в мм | ||
|---|---|---|---|---|---|---|---|---|---|
| мин. | макс.* | мин. | макс. | ||||||
| М1,6 | 0,35 | 15 | 2,86 | 3/3,14* | 1,46 | 1,6 | 1,5 | 1,733 | 0,7 |
| М2 | 0,4 | 16 | 3,62 | 3,8/3,98* | 1,86 | 1,6 | 1,5 | 1,733 | 1 |
| М2,5 | 0,45 | 17 | 4,32 | 4,5/4,68* | 2,36 | 2,5 | 2 | 2,3 | 1,1 |
| М3 | 0,5 | 18 | 5,32 | 5,5/5,68* | 2,86 | 3 | 2,5 | 2,87 | 1,3 |
| М4 | 0,7 | 20 | 6,78 | 7/7,22* | 3,82 | 4 | 3 | 3,44 | 2 |
| М5 | 0,8 | 22 | 8,28 | 8,5/8,72* | 4,82 | 5 | 4 | 4,58 | 2,5 |
| М6 | 1 | 24 | 9,78 | 10/10,22* | 5,7 | 6 | 5 | 5,72 | 3 |
| М8 | 1,25 | 28 | 12,73 | 13/13,27* | 7,64 | 8 | 6 | 6,86 | 4 |
| М10 | 1,5 | 32 | 15,73 | 16/16,27* | 9,64 | 10 | 8 | 9,15 | 5 |
| М12 | 1,75 | 36 | 17,73 | 18/18,27* | 11,57 | 12 | 10 | 11,43 | 6 |
| М14 | 2 | 40 | 20,67 | 21/21,33* | 13,57 | 14 | 12 | 13,72 | 7 |
| М16 | 2 | 44 | 23,67 | 24/24,33* | 15,57 | 16 | 14 | 16 | 8 |
| М20 | 2,5 | 52 | 29,67 | 30/30,33* | 19,48 | 20 | 17 | 19,44 | 10 |
| М24 | 3 | 60 | 35,61 | 36/36,39* | 23,48 | 24 | 19 | 21,73 | 12 |
| М30 | 3,5 | 72 | 44,61 | 45/45,39* | 29,48 | 30 | 22 | 25,154 | 15,5 |
| М36 | 4 | 84 | 53,54 | 54/54,46* | 35,38 | 36 | 27 | 30,854 | 19 |
| М42 | 4,5 | 96 | 62,54 | 63/63,46* | 41,38 | 42 | 32 | 36,571 | 24 |
| М48 | 5 | 108 | 71,54 | 72/72,46* | 47,38 | 48 | 36 | 41,131 | 28 |
| М56 | 5,5 | 124 | 83,46 | 84/84,54* | 55,26 | 56 | 41 | 46,831 | 34 |
| М64 | 6 | 140 | 95,46 | 96/96,54* | 63,26 | 64 | 46 | 52,531 | 38 |
* — максимальный диаметр головки со сноской указан для головки с насечкой. Для головок гладкого исполнения используется число перед "/".
Материалы и покрытие винтов ГОСТ Р ИСО 4762-2012

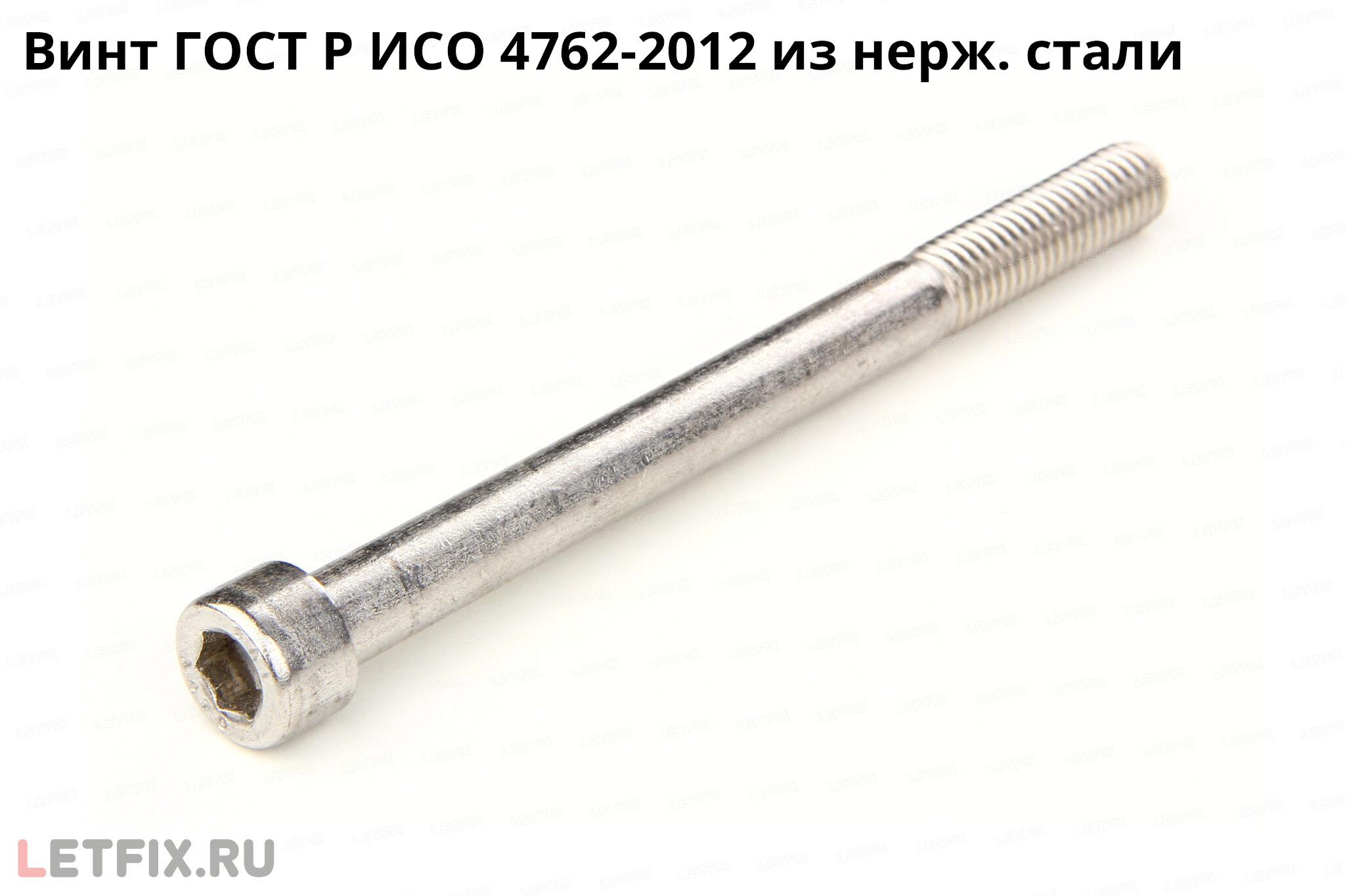

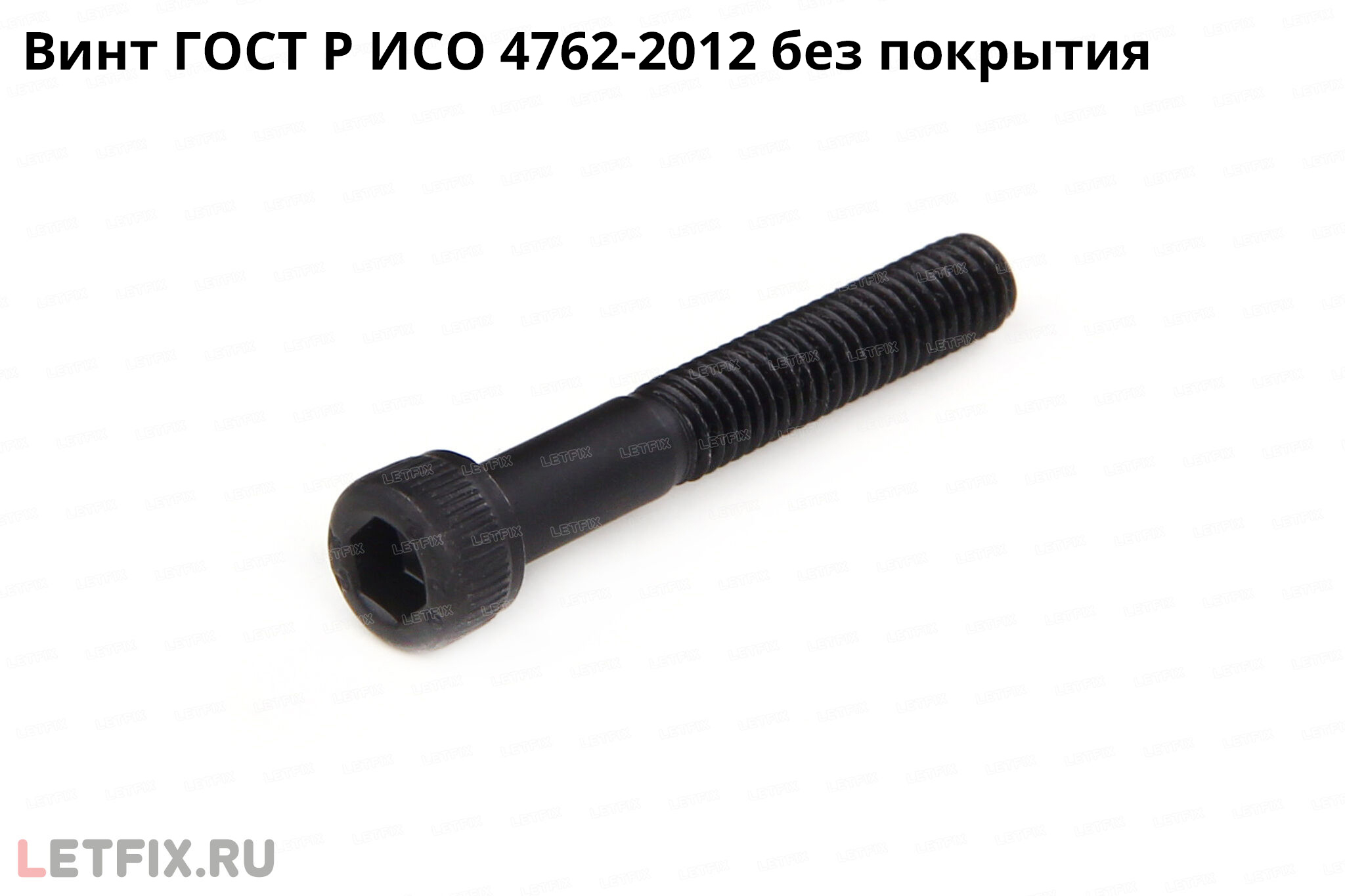

Материалы: углеродистая сталь, нержавеющая сталь, алюминий, медь и другие цветные металлы.

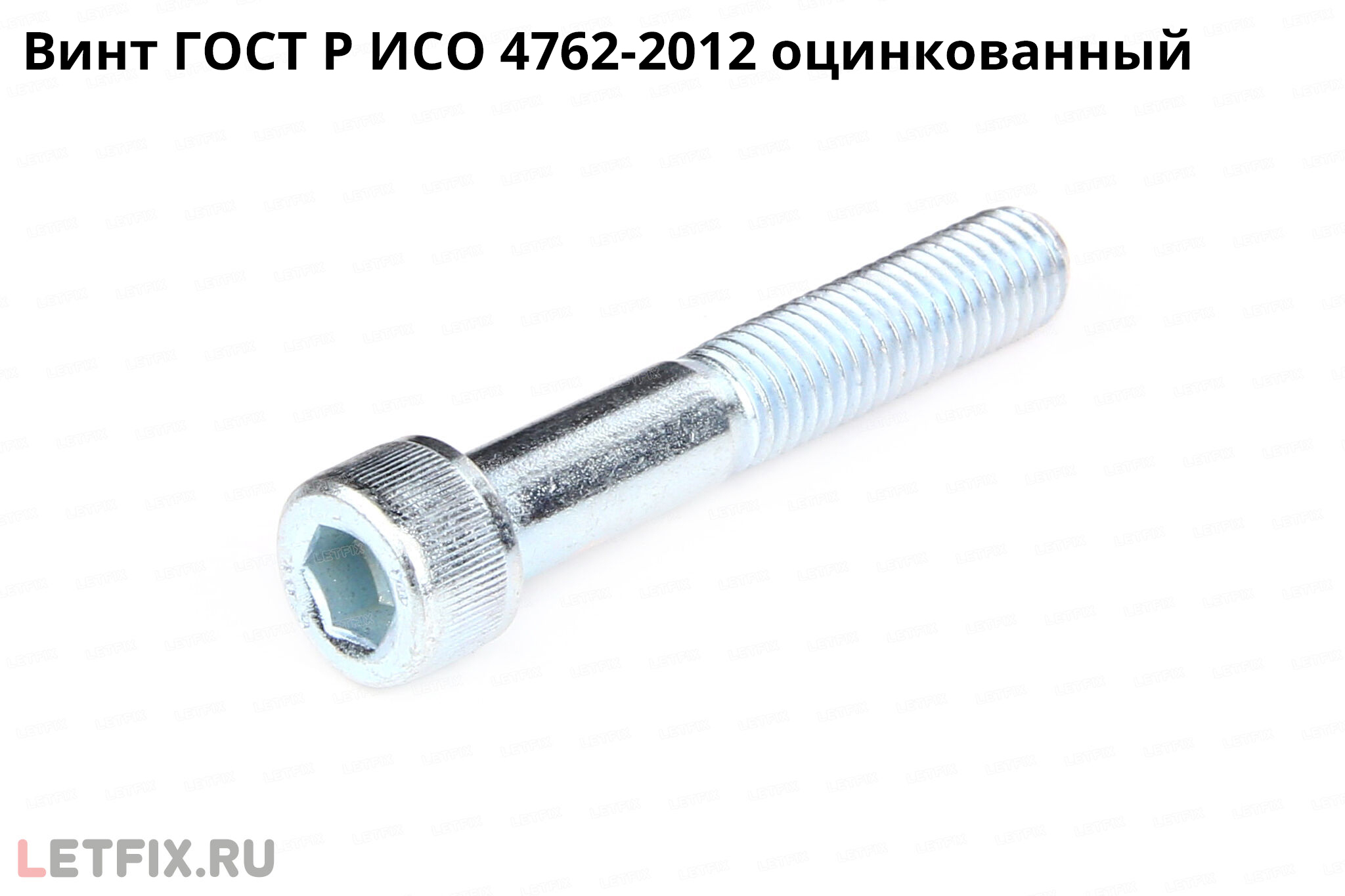

Винты ГОСТ ISO 4762, произведённые из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного или горячего цинкового покрытия.
Аналоги винтов ГОСТ Р ИСО 4762 в стандартах ГОСТ, DIN и ISO
Аналоги винта ГОСТ Р ИСО 4762 в стандартах ГОСТ:
— ГОСТ 11738-84. Отечественные винты ГОСТ 11738-84 аналогичны винтам ГОСТ Р ИСО 4762, но стандарт ГОСТ 11738-84 регламентирует винты только с размерами резьбы от М3 до М36 включительно.
— ГОСТ Р ИСО 4762-2012. Винты ГОСТ Р ИСО 4762-2012 являются точным аналогом винтов ISO 4762.
— ГОСТ Р ИСО 12474-2012. Винты ГОСТ Р ИСО 12474-2012 — стандарт для мелкого шага резьбы для винтов, аналогичных ГОСТ Р ИСО 4762. Стандарт ГОСТ Р ИСО 12474 регламентирует винты только с мелким шагом резьбы от М8 до М36 включительно.
— ГОСТ Р ИСО 14579-2015. Винты ГОСТ Р ИСО 14579-2015, по размерам головки и тела, полностью соответствует винтам ГОСТ Р ИСО 4762, но стандарт ГОСТ Р ИСО 14579 регламентирует винты для звездообразного шлица для размеров резьбы стандартного (крупного) шага от М2 до М20 включительно.
Аналоги винта ГОСТ Р ИСО 4762 в стандартах DIN:
— DIN 912. Винты DIN 912 по размерам полностью соответствуют винтам ISO 4762, но стандарт DIN 912 регламентирует винты с мелким и крупным шагом резьбы от М1,4 до М100 включительно.
— DIN EN ISO 4762. Винты DIN EN ISO 4762 являются точным аналогом винтов ГОСТ Р ИСО 4762.
Аналоги винта ГОСТ Р ИСО 4762 в стандартах ISO:
— ISO 4762. Винты ГОСТ Р ИСО 4762-2012 являются точным аналогом винтов ISO 4762.
— ISO 12474. Винты ISO 12474 по размерам соответствует винтам ГОСТ Р ИСО 4762, но стандарт ISO 12474 регламентирует винты только с мелким шагом резьбы от М8 до М36 включительно.
— ISO 14579. Винты ISO 14579 по размерам головки и тела винта полностью соответствует винтам ГОСТ Р ИСО 4762, но стандарт ISO 14579 регламентирует винты для звездообразного шлица для размеров резьбы стандартного (крупного) шага от М2 до М20 включительно.
— ISO 21269. Не действует. Винты ISO 21269 по размерам головки и тела винта полностью соответствует винтам ГОСТ Р ИСО 21269, но стандарт ISO 21269 для мелкого шага резьбы был полностью замещён стандартом ISO 12474.
Цены и наличие винтов ГОСТ 11738-84
Мы поставляем винты по DIN 912 (ГОСТ Р ИСО 4762-2012). Узнать стоимость, варианты упаковок, наличие или срок поставки можно в разделах, ссылки на которые расположены ниже.
