DIN 439. Гайка низкая с фаской.

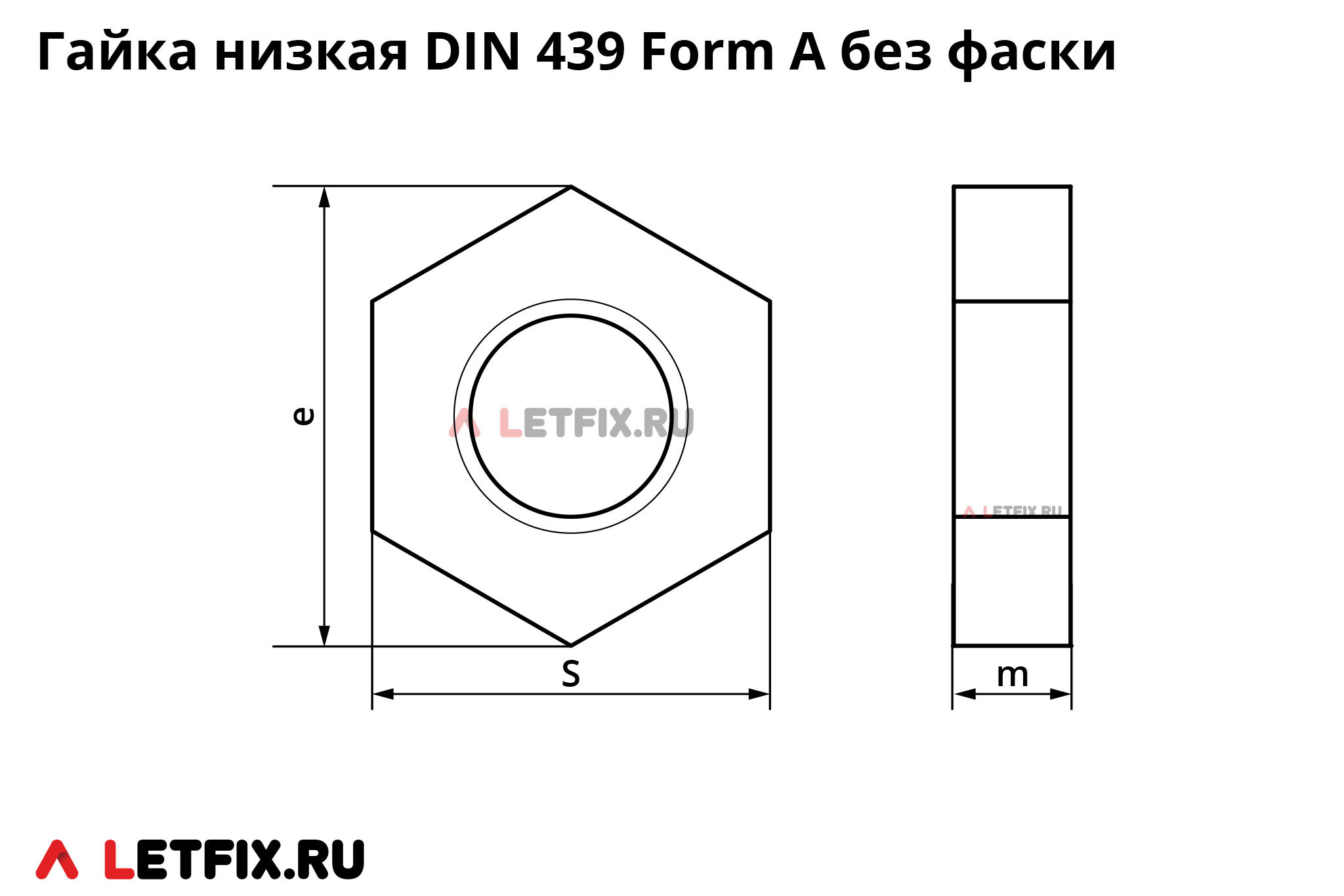

DIN 439 — гайка низкая шестигранная с углублением (фаской) (для Формы B (DIN 439 Form B). Форма А (Form A) выпускается без фаски.

Гайки низкие DIN 439 производятся с резьбой от М1 до М64.

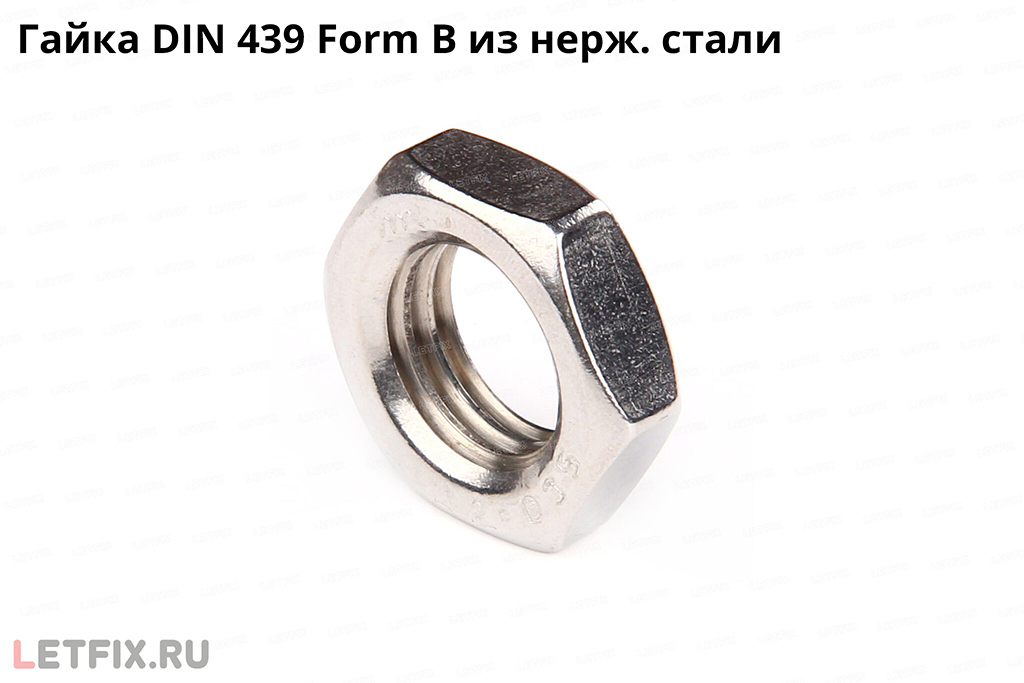

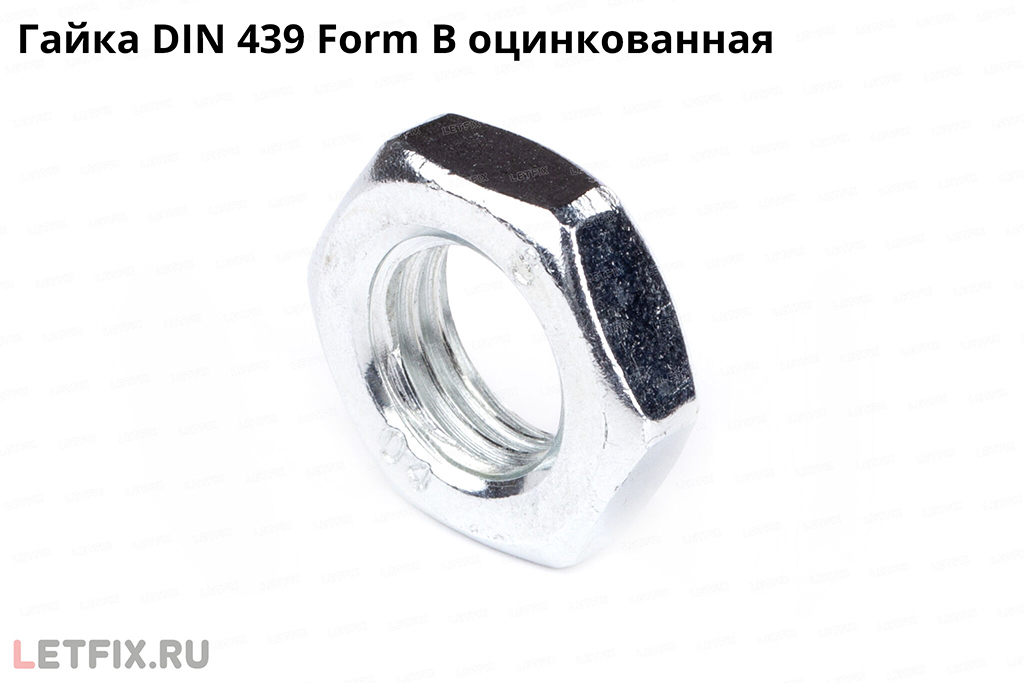

Гайка низкая DIN 439 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни. Также может быть произведена из других материалов.

Аналоги и соответствие другим стандартам

Аналоги низких гаек с фаской DIN 439: ГОСТ ISO 4035-2014 и ISO 4035. Стандарт ГОСТ 5916-70 также полностью соответствует DIN 439, но отечественный стандарт окончил действовать 1 января 2017 года, вместо него начал действовать стандарт ГОСТ ISO 4035-2014.

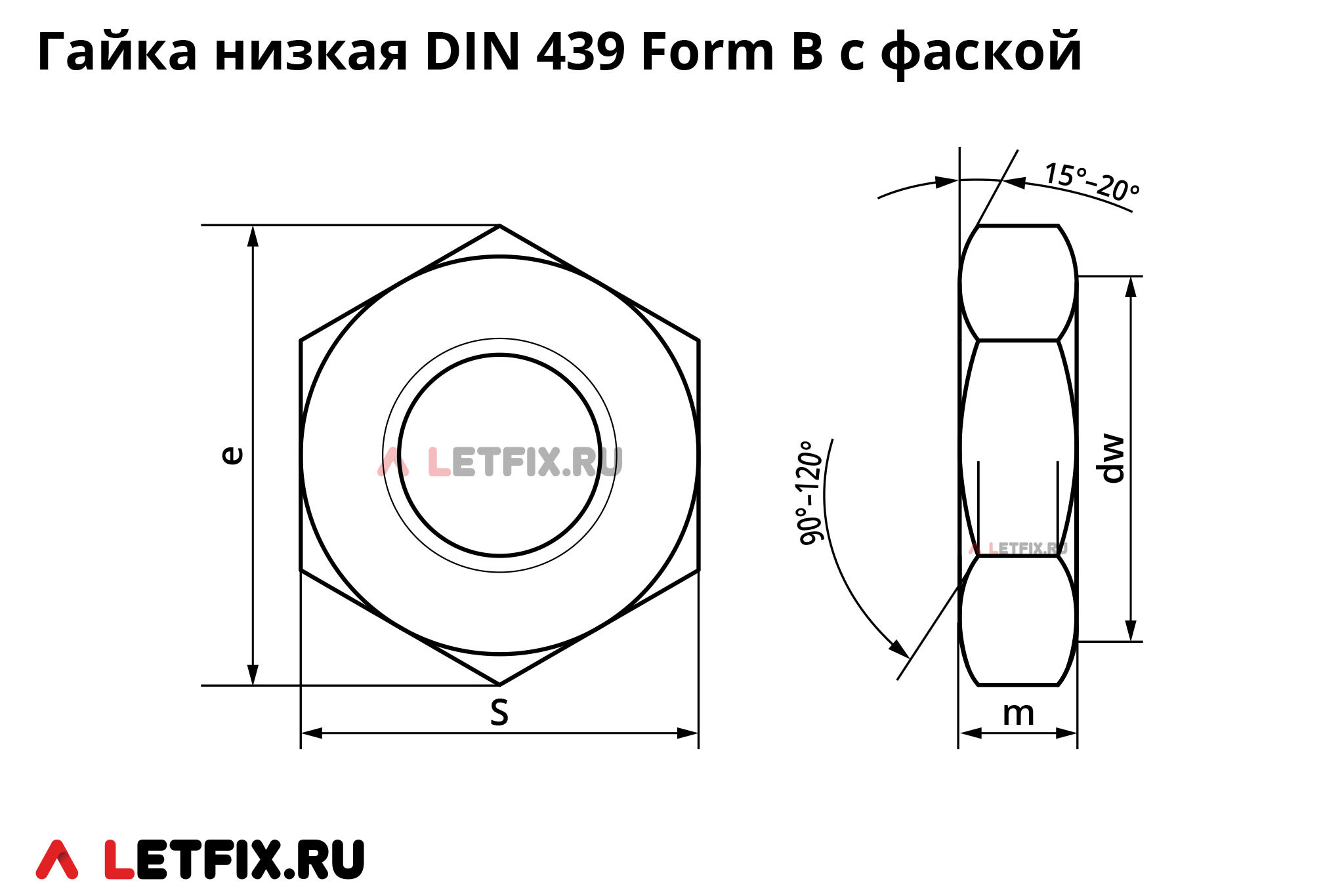

Ниже приведены основные размеры и характеристики низких гаек DIN 439.

Резьба s e m min.
M2 4 4,32 1,2
M3 5,5 6,01 1,8
M4 7 7,66 2,2
M5 8 8,79 2,7
M6 10 11,05 3,2
M8 13 14,38 4
M10 17 18,9 5
M12 19 21,1 6
M14 22 24,49 7
M16 24 26,75 8
M18 27 29,56 9
M20 30 32,95 10
M22 32 35,03 11
M24 36 39,55 12
M27 41 45,2 13,5
M30 46 50,85 15
M33 50 55,37 16,5
M36 55 60,79 18

Цены и наличие

О наличии, вариантах фасовки и ценах на гайки DIN 439 можно узнать в разделах ниже.

Из углеродистой стали
Низкие гайки DIN 439 в разделе метрического крепежа.
Из нержавеющей стали
Цены и наличие гаек DIN 439 из нержавеющей стали в разделе нержавеющего крепежа.
Артикул
Наиме­нование
Шаг резьбы, в мм
Материал
Покрытие
Класс прочности
Стандарт
Точный аналог
Неточный аналог
Штук в упаковке
Стоимость
штуки упаковки
Добавить в заказ упаковок
Рассчитать автома­тически
108021014
0.4
А2
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
3,273270,00
108070232
0.4
А4
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
5,562780,00
108013397
0.4
углерод. сталь
цинк
5
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
0,92918,00
108070235
0.45
А4
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
3,253250,00
108013399
0.45
углерод. сталь
цинк
5
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
0,92918,00
108021016
0.5
А2
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
1,661660,00
108021017
0.5
А4
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
2,752750,00
108013401
0.5
углерод. сталь
цинк
5
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
0,66663,00
108021018
0.7
А2
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
1,431430,00
108070238
0.7
А4
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
1,561560,00
108013403
0.7
углерод. сталь
цинк
5
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
1,101100,00
108021019
0.8
А2
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
2,722720,00
108032613
0.8
А4
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
3,823820,00
108013405
0.8
углерод. сталь
цинк
5
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
0,95950,00
108021020
1
А2
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
2,842840,00
108021021
1
А4
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
4,934930,00
108013407
1
углерод. сталь
цинк
5
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
0,51257,00
108021023
1.25
А2
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
5,901180,00
108070239
1.25
А4
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
8,924460,00
108013409
1.25
углерод. сталь
цинк
5
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
1,33133,00
108021024
1.5
А2
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
9,551910,00
108070240
1.5
А4
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
18,103620,00
108013411
1.5
углерод. сталь
цинк
5
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
2,46491,00
108021025
1.75
А2
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
15,653130,00
108070241
1.75
А4
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
29,205840,00
108013413
1.75
углерод. сталь
цинк
5
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
3,757490,00
108021027
2
А2
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
35,503550,00
108013415
2
углерод. сталь
цинк
5
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
5,97597,00
108021028
2
А2
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
36,003600,00
108070243
2
А4
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
59,405940,00
108013416
2
углерод. сталь
цинк
5
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
9,00450,00
108021029
2.5
А2
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
73,403670,00
108013419
2.5
углерод. сталь
цинк
5
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
8,74437,00
108021030
2.5
А2
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
70,003500,00
108013420
2.5
углерод. сталь
цинк
5
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
18,00900,00
108029104
2.5
углерод. сталь
цинк
5
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
36,52913,00
108021031
3
А2
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
144,003600,00
108013422
3
углерод. сталь
цинк
5
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
24,48612,00
108070249
3
А2
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
178,00890,00
108013423
3
углерод. сталь
цинк
5
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
103,001030,00
108070251
3.5
А2
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
273,002730,00
108070252
3.5
А4
без покрытия
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
366,009150,00
108013425
3.5
углерод. сталь
цинк
5
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
146,001460,00
108013427
4.5
углерод. сталь
цинк
5
DIN 439 Form B
ISO 4035, ГОСТ ISO 4035-2014
ГОСТ 5916-70 исп. 1
484,002420,00
