DIN 936 — гайка низкая шестигранная с фаской
DIN 936 — гайка низкая шестигранная с фаской для производственных сборочных и строительных работ.
Стандарт на гайки ДИН 936 регламентирует шестигранные низкие гайки с фаской с резьбой от М8 до М52 включительно как с крупным, так и с мелким шагом резьбы.

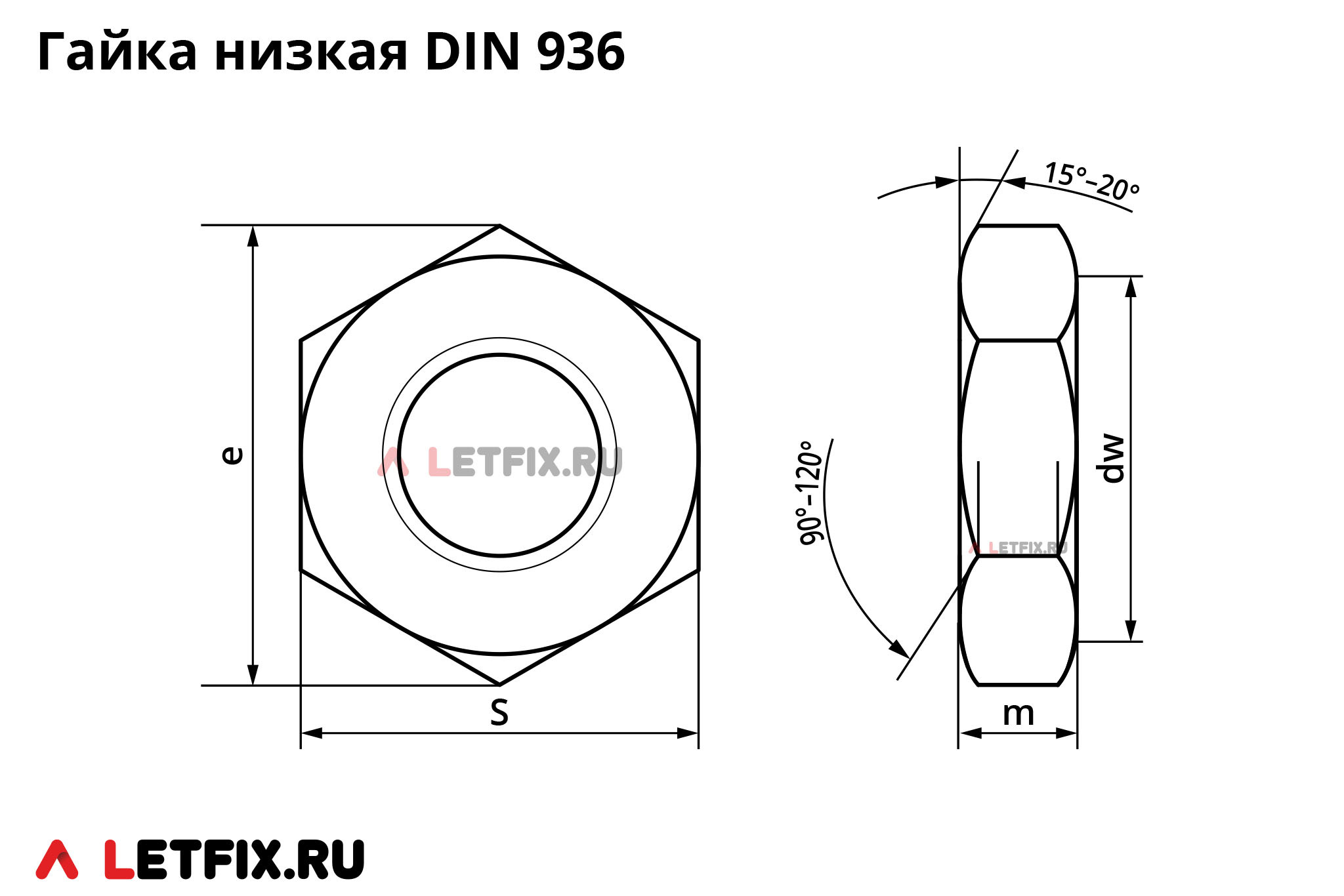

| Размер резьбы | m, высота гайки, в мм | dw, в мм | e, диаметр описанной окружности, в мм | S, размер ключа | ||
|---|---|---|---|---|---|---|
| мин. | макс.* | мин. | макс.* | |||
| М8 | 4,7 | 5 | 11,3 | 14,38 | 12,73 | 13 |
| М10 | 5,7 | 6 | 15,3 | 18,9 | 16,73 | 17 |
| М12 | 6,64 | 7 | 17,2 | 21,1 | 18,67 | 19 |
| М14 | 7,42 | 8 | 20,2 | 24,49 | 21,67 | 22 |
| М16 | 7,42 | 8 | 22,2 | 26,75 | 23,67 | 24 |
| М18 | 8,42 | 9 | 25,3 | 29,56 | 26,16 | 27 |
| М20 | 8,1 | 9 | 28,2 | 32,95 | 29,16 | 30 |
| М22 | 9,1 | 10 | 29,5 | 35,03 | 31 | 32 |
| М24 | 9,1 | 10 | 33,2 | 39,55 | 35 | 36 |
| М27 | 10,9 | 12 | 38 | 45,2 | 40 | 41 |
| М30 | 10,9 | 12 | 42,7 | 50,85 | 45 | 46 |
| М33 | 12,9 | 14 | 46,6 | 55,37 | 49 | 50 |
| М36 | 12,9 | 14 | 51,1 | 60,79 | 53,8 | 55 |
| М39 | 14,9 | 16 | 55,9 | 66,44 | 58,8 | 60 |
| М42 | 14,9 | 16 | 60,6 | 71,3 | 63,1 | 65 |
| М45 | 16,9 | 18 | 64,7 | 76,95 | 68,1 | 70 |
| М48 | 16,9 | 18 | 69,4 | 82,6 | 73,1 | 75 |
| М52 | 18,7 | 20 | 74,2 | 88,25 | 78,1 | 80 |
* — номинальный размер
Материалы и покрытие гаек DIN 936
Материалы: углеродистая сталь, нержавеющая сталь, латунь.
Шестигранные низкие гайки DIN 936 из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения горячего цинкового и цинк-ламельного покрытия.
Аналоги гаек DIN 936 в стандартах ГОСТ, ISO и DIN
Аналоги низких гаек DIN 936 в стандартах ГОСТ:
— ГОСТ ISO 4035-2014. Стандарт по форме исполнения соответствует DIN 936, но размерный диапазон гаек шире: от М1,6 до М64. Также стандартах отличаются размеры гаек М10, М12, М14 и М22 для размеров ключей и диаметра описанной окружности (на схеме — S и e соответственно). Есть отличия по высоте гаек.
— ГОСТ 5916-70. Стандарт соответствует DIN 936, но отечественный стандарт ГОСТ 5916 регламентирует гайки только класса точности В с размерами резьбы от М1 до М48 включительно. Есть отличия по высоте гаек.
— ГОСТ 5929-70. Стандарт соответствует DIN 936, но отечественный стандарт ГОСТ 5916 регламентирует гайки только класса точности В с размерами резьбы от М1 до М48 включительно. Есть отличия по высоте гаек.
— ГОСТ ISO 8675-2014. Стандарт по форме исполнения соответствует DIN 936, но ГОСТ ISO 8765-2014 регламентирует только гайки с мелкой резьбой. Также стандартах отличаются размеры гаек М10, М12, М14 и М22 для размеров ключей и диаметра описанной окружности (на схеме — S и e соответственно). Есть отличия по высоте гаек.
— ГОСТ 10607-94. Стандарт ГОСТ 10607 регламентирует низкие гайки с фаской с размером резьбы от М48 до М150 включительно (по форме гаек ГОСТ 10607-94 — аналог гаек М48 и М52 DIN 439 Form B). Есть отличия по высоте гаек.
Аналоги гаек DIN 936 в стандартах ISO:
— ISO 4035. Стандарт по форме исполнения соответствует DIN 936, но размерный диапазон гаек шире: от М1,6 до М64. Также стандартах отличаются размеры гаек М10, М12, М14 и М22 для размеров ключей и диаметра описанной окружности (на схеме — S и e соответственно). Есть отличия по высоте гаек.
— ISO 8675. Стандарт по форме исполнения гаек соответствует DIN 936, но ISO 8765 регламентирует только гайки с мелкой резьбой. Также стандартах отличаются размеры гаек М10, М12, М14 и М22 для размеров ключей и диаметра описанной окружности (на схеме — S и e соответственно). Есть отличия по высоте гаек.
Аналоги низких гаек DIN 936 в стандартах DIN:
— DIN 439 Form B. Низкие гайки с фаской по стандарту DIN 936 по форме исполнения являются аналогом гаек DIN 439 B (DIN 439-2), но различаются по высоте гаек (значительные отличия от размера резьбы М30 и выше). Также стандарт DIN 439 регламентирует гайки с размером резьбы от М1,6 включительно.
