DIN 433. Шайба уменьшенная узкая.
DIN 433 — шайба уменьшенная узкая. Используется совместно с болтами, винтами, резьбовыми шпильками в машиностроении, приборостроении и в прочих промышленных, производственных и строительных областях.
Шайба DIN 433 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.
Соответствует ГОСТ 10450-78 и ISO 7092.

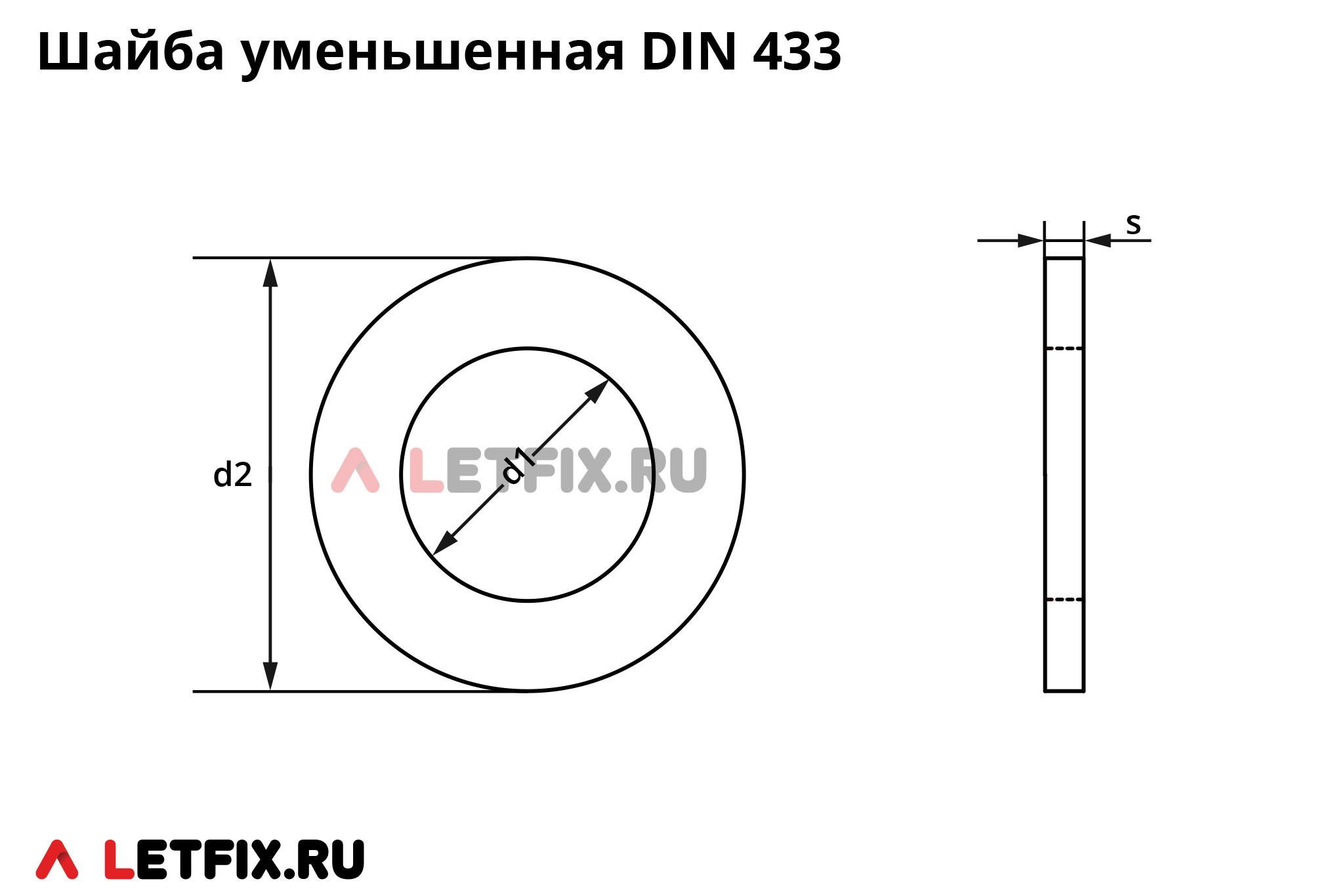

Ниже приведены основные размеры и характеристики шайб DIN 433.
| Под резьбу | d1 | s |
|---|---|---|
| M1,8 | 4 | 0,3 |
| M2 | 4,5 | 0,3 |
| M2,5 | 5 | 0,5 |
| M3 | 6 | 0,5 |
| M3,5 | 7 | 0,5 |
| M4 | 8 | 0,5 |
| M5 | 9 | 1 |
| M6 | 11 | 1,6 |
| M8 | 15 | 1,6 |
| M10 | 18 | 1,6 |
| M12 | 20 | 2 |
| M14 | 24 | 2,5 |
| M16 | 28 | 2,5 |
| M18 | 30 | 2,5 |
| M20 | 34 | 3 |
