ГОСТ 10450-78— шайба уменьшенная узкая
ГОСТ 10450-78 — плоская уменьшенная шайба. Используется совместно с винтами, болтами, резьбовыми шпильками в различных производственных и строительных областях.
Стандарт ГОСТ 10450 регламентирует уменьшенные шайбы классов точности А и С для размеров резьбы от М1 до М48 включительно (диаметром отверстия от 1,1 до 52 мм включительно).

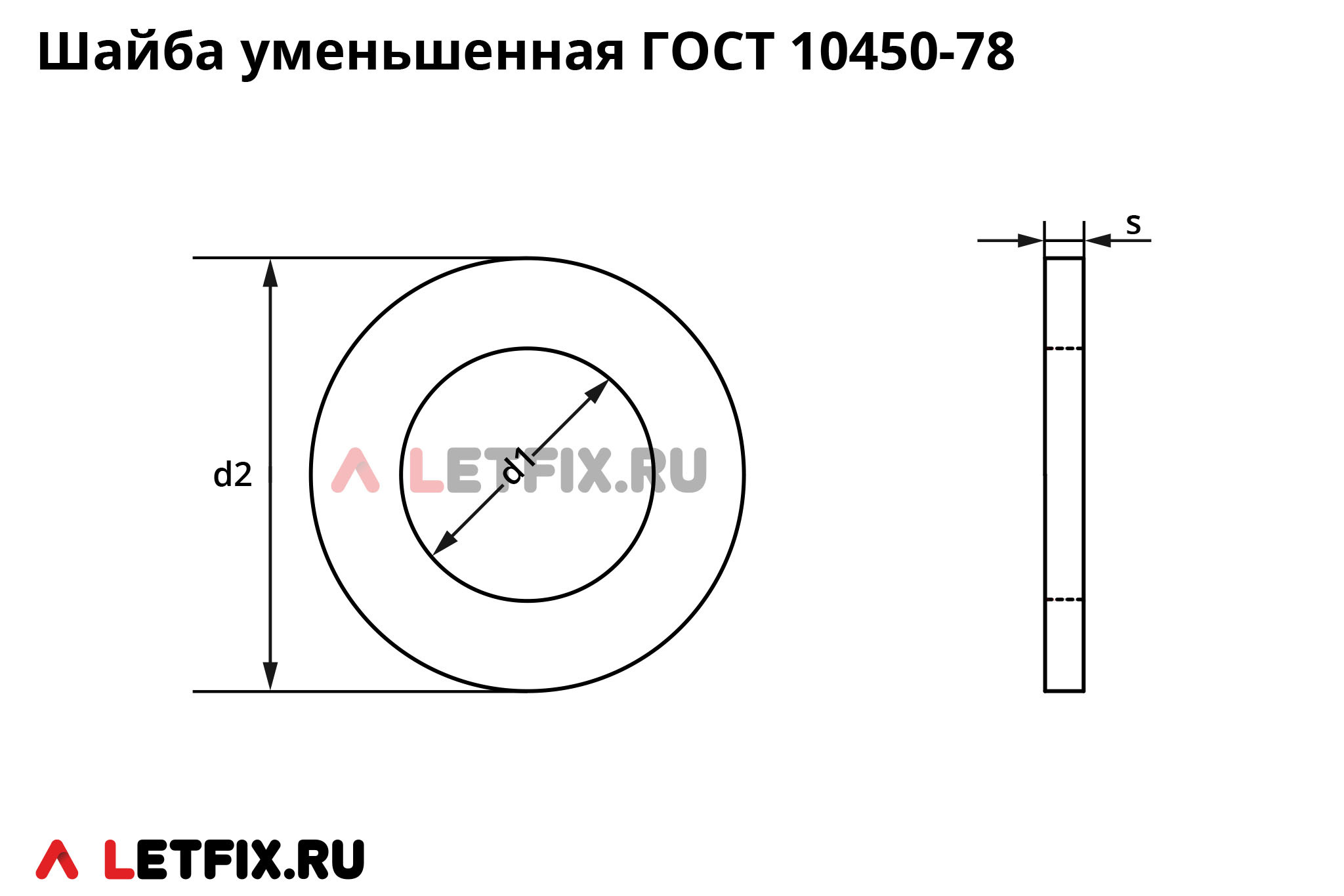

| Для резьбы | d1, внутренний диаметр, в мм | d2, наружный диаметр, в мм | s, толщина шайбы, в мм | |
|---|---|---|---|---|
| А | С | |||
| М1 | 1,1 | 1,2 | 2,5 | 0,3 |
| М1,2 | 1,3 | 1,4 | 3 | 0,3 |
| М1,4 | 1,5 | 1,6 | 3 | 0,3 |
| М1,6 | 1,7 | 1,8 | 3,5 | 0,3 |
| М1,8* | 2 | - | 4 | 0,3 |
| М2 | 2,2 | 2,4 | 4,5 | 0,3 |
| М2,5 | 2,7 | 2,9 | 5 | 0.5 |
| М3 | 3,2 | 3,4 | 6 | 0.5 |
| М3,5 | 3,7 | 3,9 | 7 | 0.5 |
| М4 | 4,3 | 4,5 | 8 | 0.5 |
| М5 | 5,3 | 5,5 | 9 | 1 |
| М6 | 6,4 | 6,6 | 11 | 1,6 |
| М8 | 8,4 | 9 | 15 | 1,6 |
| М10 | 10,5 | 11 | 17,57 | 1,6 |
| М12 | 13 | 13,5 | 20 | 2 |
| М14 | 15 | 15,5 | 24 | 2,5 |
| М16 | 17 | 17,5 | 28 | 2,5 |
| М18 | 19 | 20 | 30 | 2,5 |
| М20 | 21 | 22 | 34 | 3 |
| М22 | 23 | 24 | 37 | 3 |
| М24 | 25 | 26 | 39 | 4 |
| М27 | 28 | 30 | 44 | 4 |
| М30 | 31 | 33 | 50 | 4 |
| М33** | 34 | - | 56 | 5 |
| М36 | 37 | 39 | 60 | 5 |
| М42 | - | 45 | 72 | 4 |
| М48 | - | 52 | 84 | 6 |
* — данные из стандарта DIN 433.
** — данные из стандарта ISO 7092.
Материалы и покрытие уменьшенных шайб ГОСТ 10450-78
Материалы: углеродистая сталь, нержавеющая сталь А2 и А4, латунь, полиамид.
Плоские уменьшенные шайбы ГОСТ 10450 78 из углеродистой стали могут подвергаться процессу электролитического цинкования (в том числе с пассивацией), горячего цинкования, воронения, нанесения цинк-ламельного покрытия, фосфатирования, оксидирования.
Аналоги шайб ГОСТ 10450-78 в стандартах DIN, ГОСТ и ISO
Аналоги шайбы ГОСТ 10450-78 в стандартах DIN:
— DIN 433. Стандарт DIN 433 соответствует ГОСТ 10450-78 класса точности А. Отечественный стандарт регламентирует шайбы для размера резьбы от М1 до М48 включительно, а ДИН 433 только до размера резьбы М36. Также в стандарте DIN 433 регламентированы только уменьшенные шайбы класса точности А.
Аналоги шайбы ГОСТ 10450 в стандартах ГОСТ:
— ГОСТ ISO 7092. Стандарт ГОСТ 10450-78 соответствует ГОСТ ISO 7092-2016. В стандарте ГОСТ ISO 7092 регламентированы только уменьшенные шайбы класса точности А. В стандарте ГОСТ ИСО 7092 регламентируются шайбы только до размера резьбы М36 включительно.
Аналоги шайбы ГОСТ 10450-78 в стандартах ISO:
— ISO 7092. Стандарт ГОСТ 10450-78 соответствует ISO 7092 для шайб класса точности А. В стандарте ISO 7092 регламентированы только плоские уменьшенные шайбы класса точности А. В стандарте ISO 7092 регламентировано исполнение шайб только до размера резьбы М36 включительно.
