ГОСТ 7802-81 — болт с полукруглой головкой и квадратным подголовником
ГОСТ 7802-81 — болт с увеличенной полукруглой головкой и квадратным подголовником. Популярное название болта ГОСТ 7802-81 — болт мебельный (винт мебельный) или дорожный болт. Используется для соединения элементов конструкций в мебельных производствах, машиностроении, приборостроении, строительстве и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров.
Стандарт ГОСТ 7802 81 для болтов с полукруглой головкой с квадратным подголовником регламентирует болты класса точности C для размеров резьбы от М5 до М24 включительно.
В нашем каталоге болты ГОСТ 7802 с неполной резьбой обозначены «н/р», а с полной — «п/р».

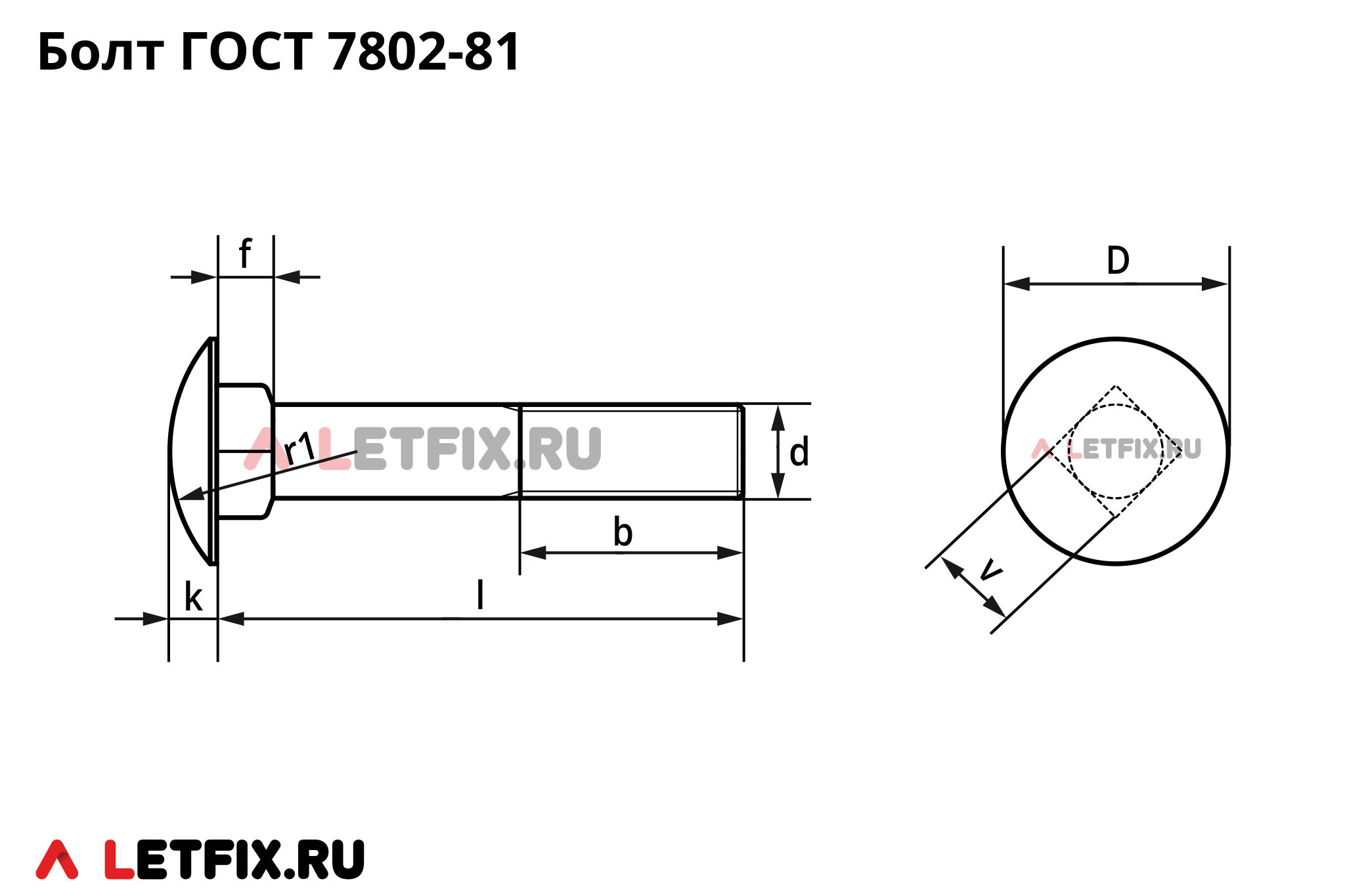

| Размер резьбы | Шаг резьбы | b, длина резьбы, в мм | D, диаметр головки, в мм | k, высота головки, в мм | f, мин. высота подголовника, в мм | v, сторона подголовника, в мм | r1, в мм | |
|---|---|---|---|---|---|---|---|---|
| при L≤120 | при L>120 | |||||||
| М5 | 0,8 | 16 | - | 11 | 2,5 | 3 | 5 | 8 |
| М6 | 1 | 18 | - | 14 | 3 | 4 | 6 | 11 |
| М8 | 1,25 | 22 | - | 18 | 4 | 5 | 8 | 14 |
| М10 | 1,5 | 26 | 32 | 23 | 5 | 6 | 10 | 18 |
| М12 | 1,75 | 30 | 36 | 28 | 6 | 8 | 12 | 22 |
| М16 | 2 | 38 | 44 | 35 | 8 | 10 | 16 | 26 |
| М20 | 2,5 | 46 | 52 | 44 | 10 | 12 | 20 | 32 |
| М24 | 3 | 54 | 60 | 52 | 12 | 15 | 24 | 39 |
Материалы и покрытие болтов ГОСТ 7802-81

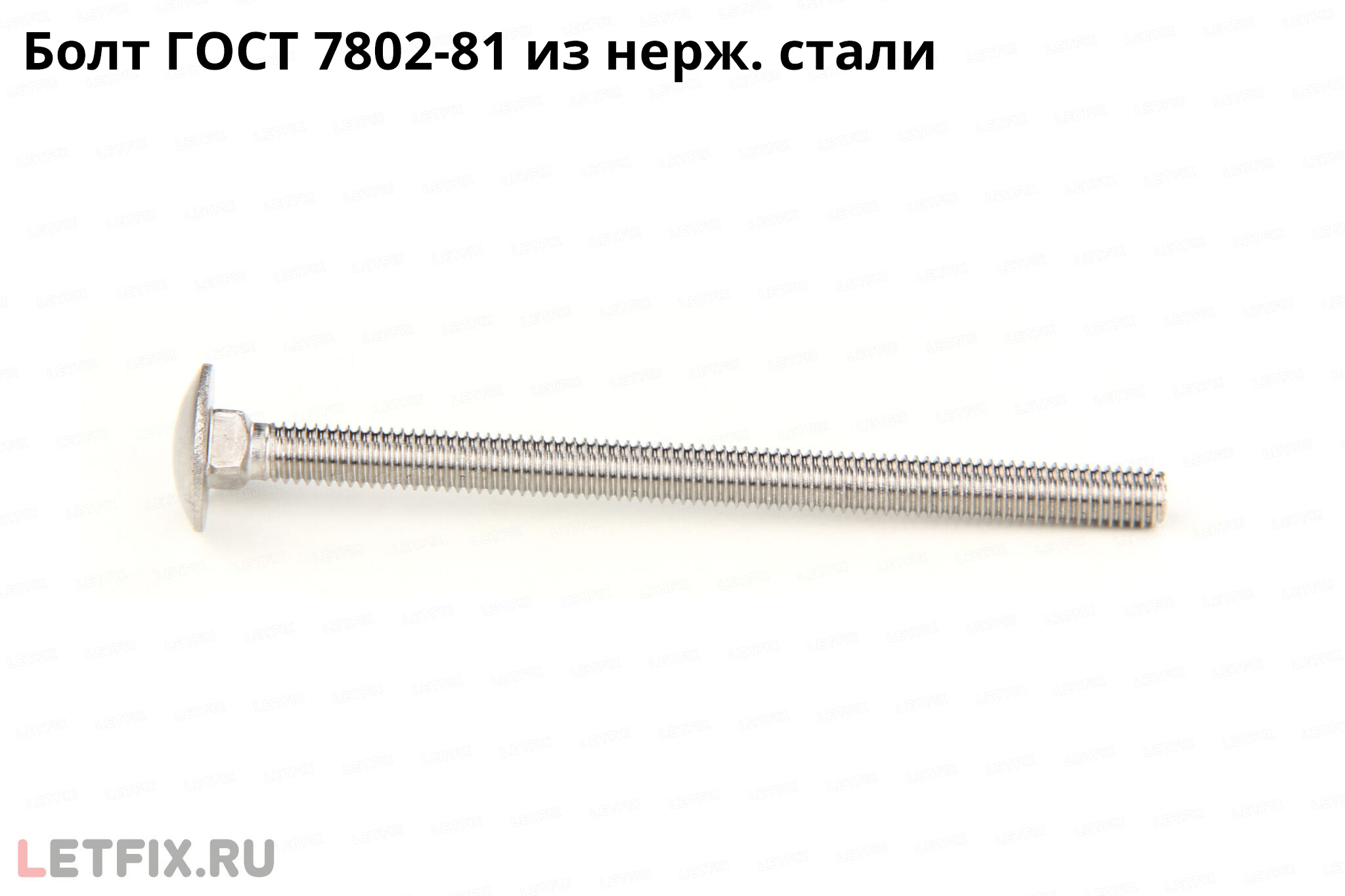

Материалы: углеродистая и нержавеющая сталь.

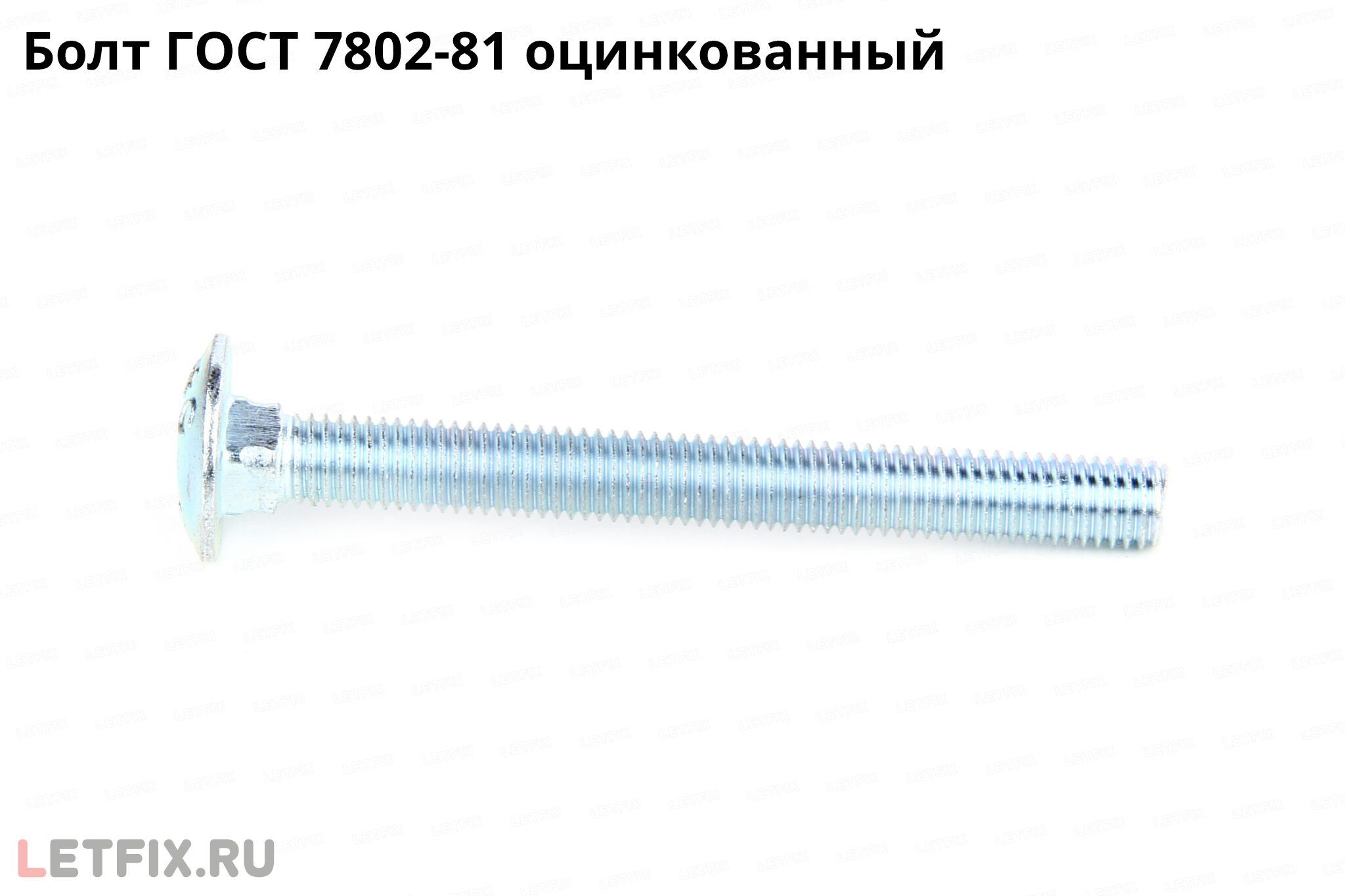

Дорожные болты ГОСТ 7802 81 с полукруглой головкой с квадратным подголовником, выполненные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного или горячего цинкового покрытия.
Аналоги болтов ГОСТ 7802-81 в стандартах DIN и ISO
Аналоги болта ГОСТ 7802 в стандартах DIN:
— DIN 603. Аналог DIN болтов ГОСТ 7802-81 — DIN 603. Но есть отличия по размерам головок и подголовников, а также по длинам резьбы. В стандарте DIN отсутствует размер резьбы М24.
Аналоги болта ГОСТ 7802-81 в стандартах ISO:
— ISO 8677. Болты ИСО 8677 — аналог болтов ГОСТ 7802-81. Есть отличия по размерам головок и подголовников, а также по длинам резьбы. В стандарте ISO 8677 отсутствует размер резьбы М24.
