DIN 603 — болт с круглой головкой и квадратным подголовником

DIN 603 — болт с полукруглой тонкой головкой и квадратным подголовником. Популярное название болта DIN 603 — винт мебельный или болт мебельный. Применяется для соединения элементов конструкций в мебельном производстве, машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров.

Стандарт DIN 603 для болтов с круглой головкой с квадратным подголовником регламентирует болты класса точности C для размеров резьбы от М5 до М20 включительно.

В нашем каталоге болты DIN 603 с неполной резьбой обозначены «н/р», а с полной — «п/р».

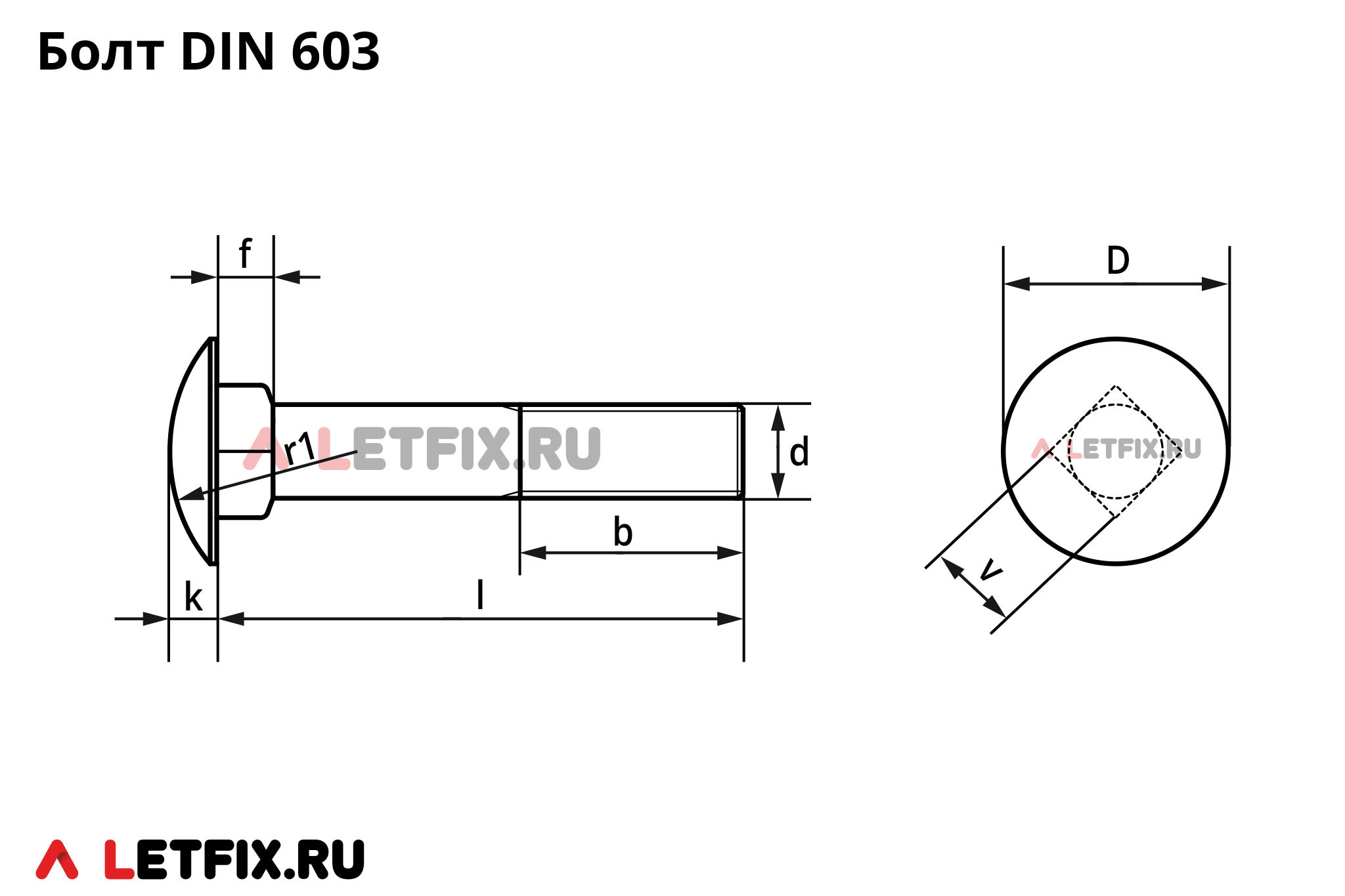

Размер
резьбы
Шаг
резьбы
b,
длина резьбы, в мм
D, диаметр
головки,
в мм
k, высота
головки,
в мм
f, высота
подголовника,
в мм
v, сторона
подголовника,
в мм
r1 ≈,
в мм
при
L≤125
при
L>125 и
≤200
при
L>200
мин. макс. мин. макс. мин. макс. мин. макс.
М5 0,8 16 22 - 12,45 13,55 2,7 3,3 2,9 4,1 4,52 5,48 10,7
М6 1 18 24 - 15,45 16,55 3,12 3,88 3,4 4,6 5,52 6,48 12,6
М8 1,25 22 28 41 19,35 20,65 4,12 4,88 4,4 5,6 7,42 8,58 16
М10 1,5 26 32 45 23,35 24,65 4,62 5,38 5,4 6,6 9,42 10,58 19,2
М12 1,75 30 36 49 29,35 30,65 6,05 6,95 7,25 8,75 11,3 12,7 24,1
М16 2 38 44 57 37,2 38,8 8,05 8,95 11,1 12,9 15,3 16,7 29,3
М20 2,5 46 52 65 45,2 46,8 9,95 11,05 14,1 15,9 19,16 20,84 33,9

Материалы и покрытие болтов DIN 603

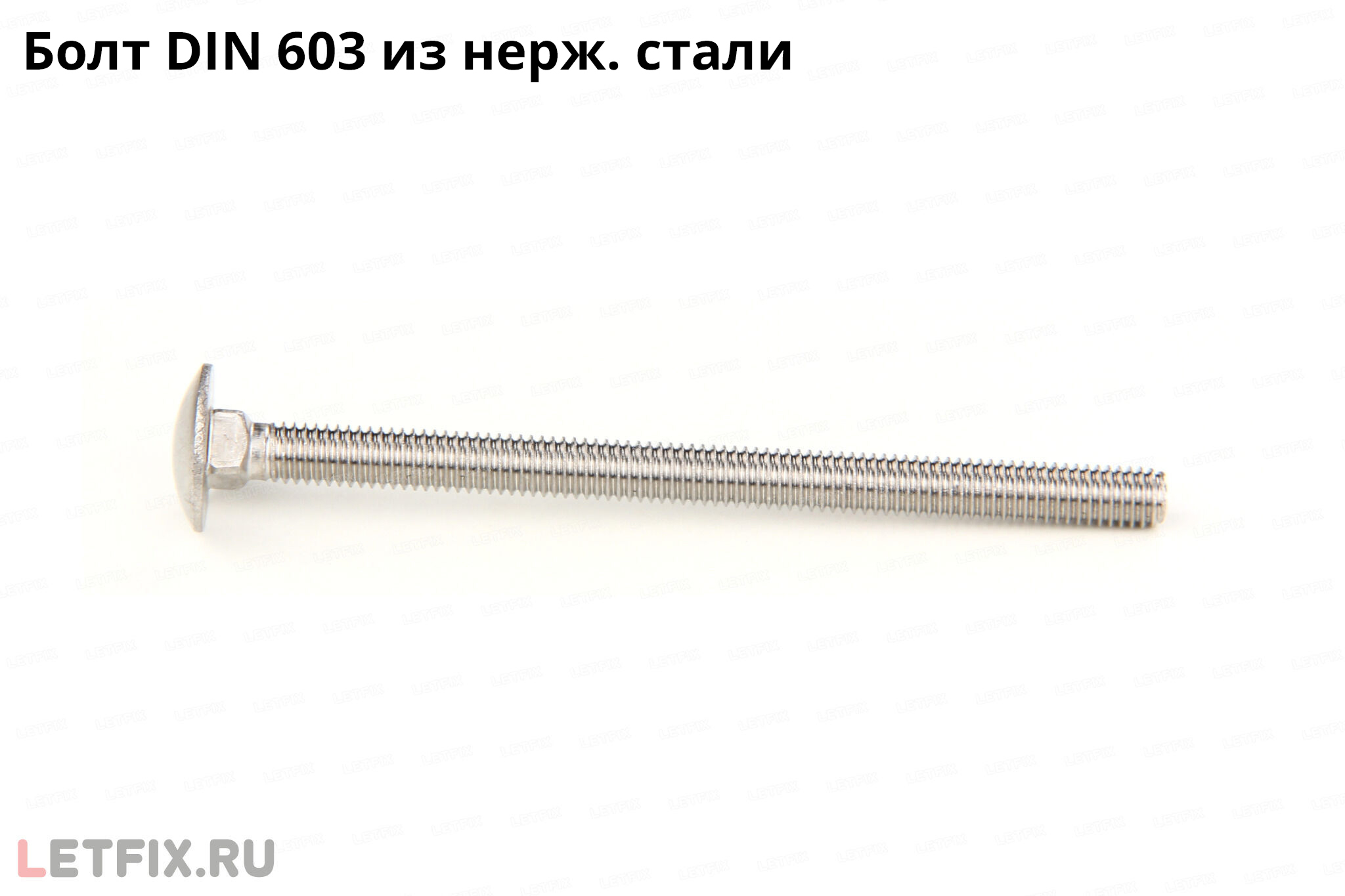

Материалы: углеродистая сталь, нержавеющая сталь, латунь.

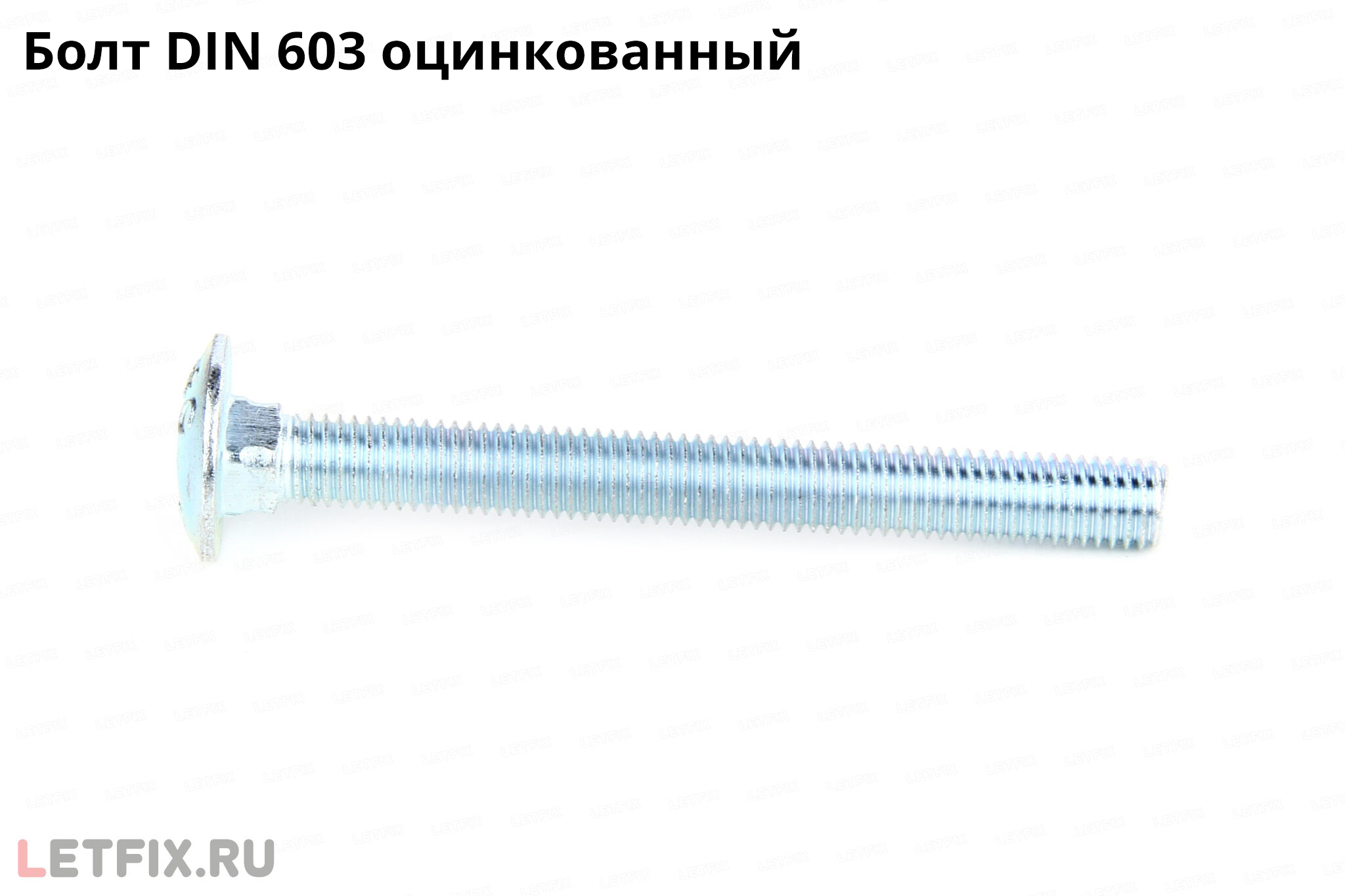

Болты DIN 603 с полукруглой головкой с квадратным подголовником, произведенные из углеродистой стали, могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), нанесения цинк-ламельного или горячего цинкового покрытия.

Аналоги болтов DIN 603 в стандартах ГОСТ и ISO

Аналоги болта DIN 603 в стандартах ГОСТ:
ГОСТ 7802-81. Отечественные болты ГОСТ 7802 81 являются аналогом DIN 603, но имеются отличия по размерам головок и подголовников, а также по длинам резьбы.

Аналоги болта DIN 603 в стандартах ISO:
ISO 8677. Стандарт DIN 603 соответствует стандарту ISO 8677, но есть различия по допустимым размерам головок.

Артикул
Наиме­нование
Размер резьбы
Длина, в мм
Материал
Класс прочности
Покрытие
Стандарт
Точный аналог
Неточный аналог
Штук в упаковке
Стоимость
штуки упаковки
Добавить в заказ упаковок
Рассчитать автома­тически
108062901
М5
16
А2
без покрытия
DIN 603
ISO 8677, ГОСТ 7802-81
9,00900,00
108008625
М5
16
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
14,801480,00
108062903
М5
20
А2
без покрытия
DIN 603
ISO 8677, ГОСТ 7802-81
7,997990,00
108075035
М5
20
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
11,801180,00
108062905
М5
25
А2
без покрытия
DIN 603
ISO 8677, ГОСТ 7802-81
9,60960,00
108008626
М5
25
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
6,84684,00
108008627
М5
30
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
5,65565,00
108008628
М5
35
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
6,16616,00
108008629
М5
40
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
6,93693,00
108075044
М5
50
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
6,39639,00
108075049
М5
60
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
20,602060,00
108032237
М6
12
А2
без покрытия
DIN 603
ISO 8677, ГОСТ 7802-81
9,42942,00
108062933
М6
12
А4
без покрытия
DIN 603
ISO 8677, ГОСТ 7802-81
12,901290,00
108075034
М6
12
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
5,17517,00
108075087
М6
12
углерод. сталь
8.8
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
5,12512,00
108329080
М6
14
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
4,50450,00
108062934
М6
16
А2
без покрытия
DIN 603
ISO 8677, ГОСТ 7802-81
8,81881,00
108062935
М6
16
А4
без покрытия
DIN 603
ISO 8677, ГОСТ 7802-81
13,501350,00
108008630
М6
16
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
1,42142,00
108075089
М6
16
углерод. сталь
8.8
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
3,396780,00
108248857
М6
16
углерод. сталь
8.8
цинк-ламельное
DIN 603
ISO 8677, ГОСТ 7802-81
4,72236,00
108062936
М6
20
А2
без покрытия
DIN 603
ISO 8677, ГОСТ 7802-81
10,002000,00
108062937
М6
20
А4
без покрытия
DIN 603
ISO 8677, ГОСТ 7802-81
14,76738,00
108008631
М6
20
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
1,65165,00
108008707
М6
20
углерод. сталь
8.8
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
5,1010200,00
108457033
М6
20
углерод. сталь
8.8
цинк-ламельное
DIN 603
ISO 8677, ГОСТ 7802-81
5,17517,00
108062938
М6
25
А2
без покрытия
DIN 603
ISO 8677, ГОСТ 7802-81
12,352470,00
108008632
М6
25
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
2,102100,00
108075095
М6
25
углерод. сталь
8.8
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
6,543270,00
108248859
М6
25
углерод. сталь
8.8
цинк-ламельное
DIN 603
ISO 8677, ГОСТ 7802-81
6,41641,00
108460660
М6
30
А2
без покрытия
DIN 603
ISO 8677, ГОСТ 7802-81
по запросу
108008633
М6
30
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
2,921460,00
108460151
М6
30
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
4,74474,00
108456832
М6
30
углерод. сталь
8.8
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
3,18159,00
108008634
М6
35
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
2,59259,00
108075103
М6
35
углерод. сталь
8.8
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
4,874870,00
108456833
М6
35
углерод. сталь
8.8
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
3,54177,00
108062944
М6
40
А2
без покрытия
DIN 603
ISO 8677, ГОСТ 7802-81
20,504100,00
108008635
М6
40
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
2,84284,00
108008708
М6
40
углерод. сталь
8.8
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
220,0011000,00
108456834
М6
40
углерод. сталь
8.8
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
6,12306,00
108457352
М6
40
углерод. сталь
8.8
желтый цинк
DIN 603
ISO 8677, ГОСТ 7802-81
12,88644,00
108008636
М6
45
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
3,24324,00
108075113
М6
45
углерод. сталь
8.8
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
73,203660,00
108062948
М6
50
А2
без покрытия
DIN 603
ISO 8677, ГОСТ 7802-81
24,401220,00
108008637
М6
50
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
3,773770,00
108075117
М6
50
углерод. сталь
8.8
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
19,28964,00
108456836
М6
50
углерод. сталь
8.8
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
6,04302,00
108008638
М6
55
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
5,31531,00
108075122
М6
55
углерод. сталь
8.8
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
8,498490,00
108062952
М6
60
А2
без покрытия
DIN 603
ISO 8677, ГОСТ 7802-81
27,801390,00
108008639
М6
60
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
4,31431,00
108456838
М6
60
углерод. сталь
8.8
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
5,16258,00
108008640
М6
65
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
10,001000,00
108008641
М6
70
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
3,46346,00
108075141
М6
70
углерод. сталь
8.8
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
6,456450,00
108248863
М6
70
углерод. сталь
8.8
цинк-ламельное
DIN 603
ISO 8677, ГОСТ 7802-81
10,92546,00
108456840
М6
70
углерод. сталь
8.8
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
5,86293,00
108062960
М6
80
А2
без покрытия
DIN 603
ISO 8677, ГОСТ 7802-81
27,001350,00
108008643
М6
80
углерод. сталь
4.6
цинк
DIN 603
ISO 8677, ГОСТ 7802-81
6,28628,00
