ГОСТ Р ИСО 4016-2013 – болт с шестигранной головкой и неполной резьбой
ГОСТ Р ИСО 4016-2013 – болт с шестигранной головкой и неполной резьбой. Под головкой остаётся гладкий участок, резьба нарезана ближе к концу стержня. Класс точности C: болт грубее обычного DIN 931. Используется при проведении сборочных работ в машиностроении, строительстве и металлоконструкциях, а также в других промышленных производственных отраслях.
Класс точности C на рынке слабо представлен. Для обычной сборки лучше брать DIN 931: та же шестигранная головка и гладкий участок под головкой, но класс точности A или B, и такой болт проще купить.
Стандарт повторяет ISO 4016:2011 и регламентирует болты с размерами резьбы от М5 до М64 включительно. Класс точности – C. До М39 классы прочности стали – 4.6 и 4.8, свыше М39 – по согласованию.
Рядом по головке стоит полная резьба класса точности C: ISO 4018 и DIN 558. Болт классов точности A и B с неполной резьбой – ГОСТ Р ИСО 4014-2013.

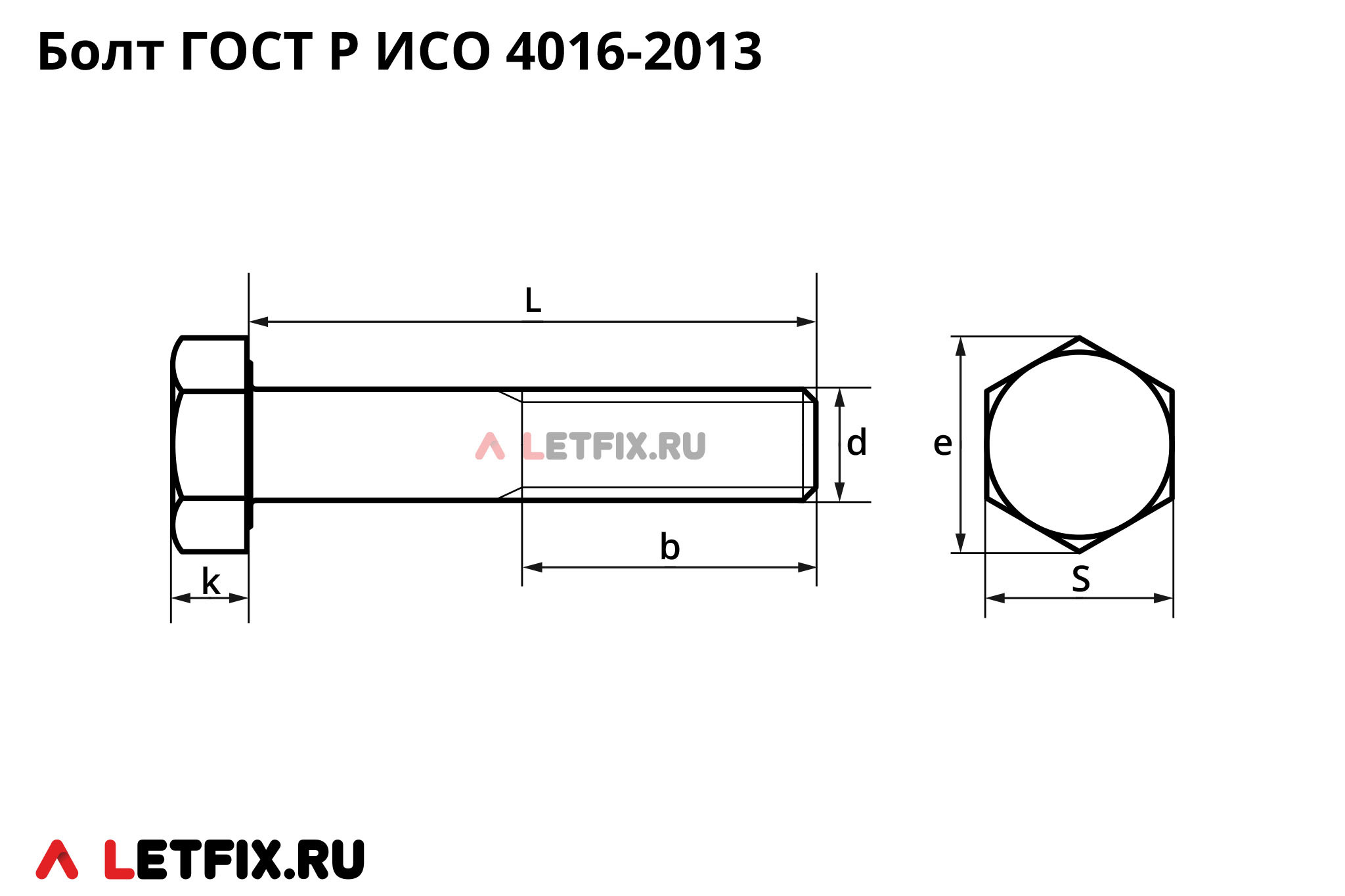

| Размер резьбы | Шаг резьбы | b, длина резьбы, в мм | k, высота головки, в мм | S, размер под ключ, в мм | e мин., диаметр описанной окружности, в мм | k1 мин., высота захвата ключом, в мм | c, в мм | r мин., в мм | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| при l≤125 | при l>125 и ≤200 | при l>200 | мин. | макс. | |||||||
| М5 | 0,8 | 16 | 22 | 35 | 3,5 | 8 | 8,63 | 2,19 | – | 0,5 | 0,2 |
| М6 | 1 | 18 | 24 | 37 | 4 | 10 | 10,89 | 2,54 | – | 0,5 | 0,25 |
| М8 | 1,25 | 22 | 28 | 41 | 5,3 | 13 | 14,2 | 3,45 | – | 0,6 | 0,4 |
| М10 | 1,5 | 26 | 32 | 45 | 6,4 | 16 | 17,59 | 4,17 | – | 0,6 | 0,4 |
| М12 | 1,75 | 30 | 36 | 49 | 7,5 | 18 | 19,85 | 4,94 | – | 0,6 | 0,6 |
| М14* | 2 | 34 | 40 | 53 | 8,8 | 21 | 22,78 | 5,85 | – | 0,6 | 0,6 |
| М16 | 2 | 38 | 44 | 57 | 10 | 24 | 26,17 | 6,48 | – | 0,8 | 0,6 |
| М18* | 2,5 | 42 | 48 | 61 | 11,5 | 27 | 29,56 | 7,42 | – | 0,8 | 0,6 |
| М20 | 2,5 | 46 | 52 | 65 | 12,5 | 30 | 32,95 | 8,12 | – | 0,8 | 0,8 |
| М22* | 2,5 | 50 | 56 | 69 | 14 | 34 | 37,29 | 9,17 | – | 0,8 | 0,8 |
| М24 | 3 | 54 | 60 | 73 | 15 | 36 | 39,55 | 9,87 | – | 0,8 | 0,8 |
| М27* | 3 | 60 | 66 | 79 | 17 | 41 | 45,2 | 11,27 | – | 0,8 | 1 |
| М30 | 3,5 | 66 | 72 | 85 | 18,7 | 46 | 50,85 | 12,36 | – | 0,8 | 1 |
| М33* | 3,5 | – | 78 | 91 | 21 | 50 | 55,37 | 13,97 | – | 0,8 | 1 |
| М36 | 4 | – | 84 | 97 | 22,5 | 55 | 60,79 | 15,02 | – | 0,8 | 1 |
| М39* | 4 | – | 90 | 103 | 25 | 60 | 66,44 | 16,77 | – | 1 | 1 |
| М42 | 4,5 | – | 96 | 109 | 26 | 65 | 71,3 | 17,47 | – | 1 | 1,2 |
| М45* | 4,5 | – | 102 | 115 | 28 | 70 | 76,95 | 18,87 | – | 1 | 1,2 |
| М48 | 5 | – | 108 | 121 | 30 | 75 | 82,6 | 20,27 | – | 1 | 1,6 |
| М52* | 5 | – | 116 | 129 | 33 | 80 | 88,25 | 22,23 | – | 1 | 1,6 |
| М56 | 5,5 | – | – | 137 | 35 | 85 | 93,56 | 23,63 | – | 1 | 2 |
| М60* | 5,5 | – | – | 145 | 38 | 90 | 99,21 | 25,73 | – | 1 | 2 |
| М64 | 6 | – | – | 153 | 40 | 95 | 104,86 | 27,13 | – | 1 | 2 |
* – размер применять не рекомендуется.
Материалы и покрытие болтов ГОСТ Р ИСО 4016-2013

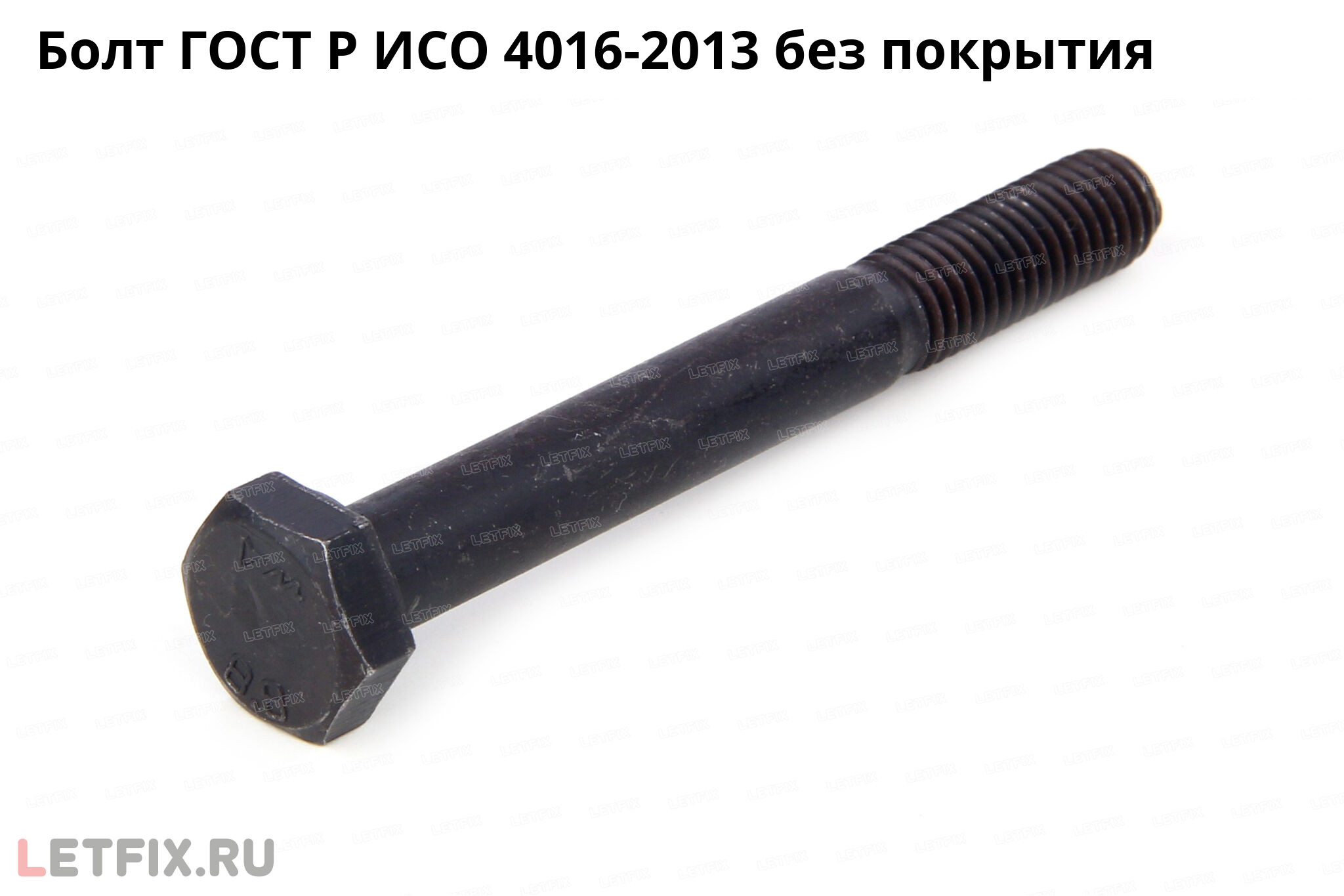

Материалы: углеродистая сталь, нержавеющая сталь.
Классы прочности: до М39 – 4.6 и 4.8, свыше М39 – по согласованию.

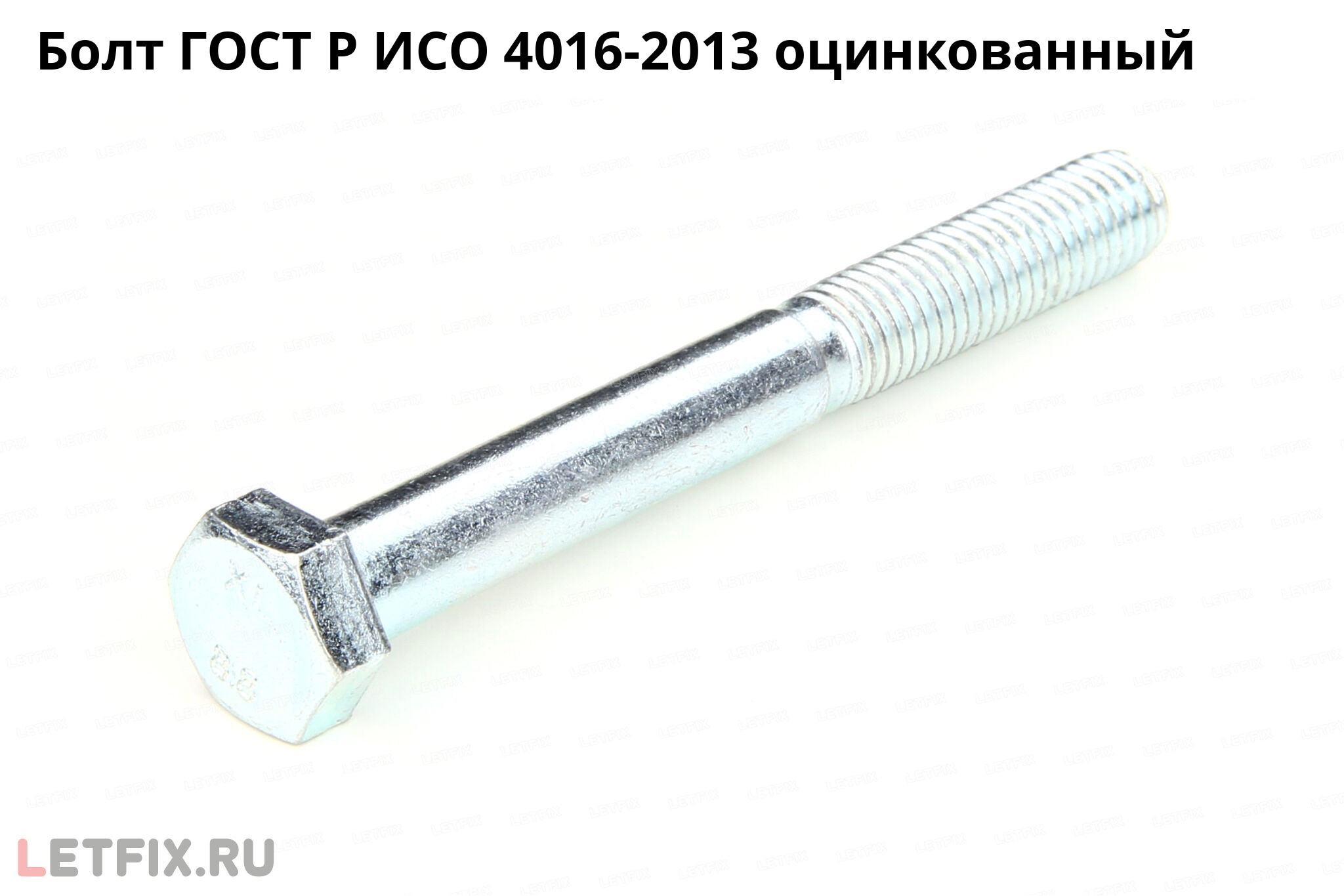

Болты из углеродистой стали могут подвергаться процессу оксидирования, фосфатирования, электролитического цинкования (в том числе с пассивацией), горячего цинкования и цинк-ламельного покрытия.
Аналоги болтов ГОСТ Р ИСО 4016-2013 в стандартах DIN, ISO и ГОСТ
Аналоги болта ГОСТ Р ИСО 4016-2013 в стандартах ISO:
– ISO 4016. Тот же текст: ГОСТ Р ИСО 4016-2013 идентичен ISO 4016:2011.
Аналоги болта ГОСТ Р ИСО 4016-2013 в стандартах DIN:
– DIN 601. Тот же тип болта класса точности C. Номинальная высота головки на совпадающих резьбах та же. Ключ другой на М10 и М12: 16 и 18 мм вместо 17 и 19 мм у DIN 601:1987. Диаметр описанной окружности из-за этого тоже другой. У М20 длина резьбы при длине болта от 125 до 200 мм равна 52 мм, у DIN 601:1987 – 54 мм. Но стандарт DIN 601 регламентирует резьбу от М5 до М52.
Аналоги болта ГОСТ Р ИСО 4016-2013 в стандартах ГОСТ:
– ГОСТ 15589-70. Болт класса точности C с резьбой от М6 до М48. В основной таблице ключ как у ISO 4016. На М18 высота головки 12 мм, у ГОСТ Р ИСО 4016-2013 – 11,5 мм.
